【精品】第5章工作区子系统

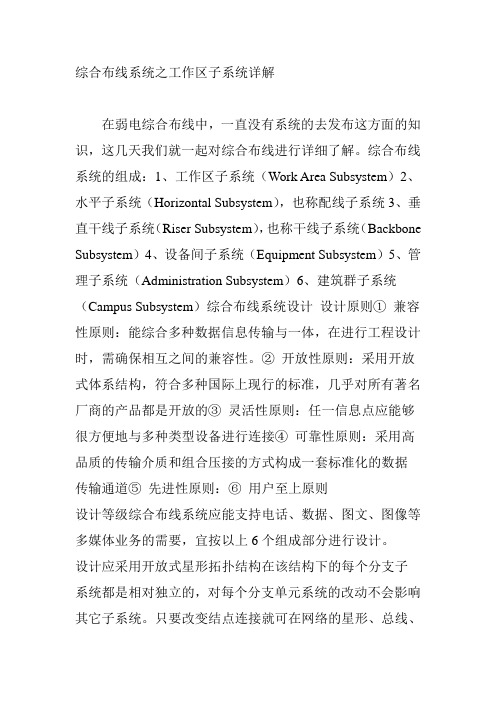

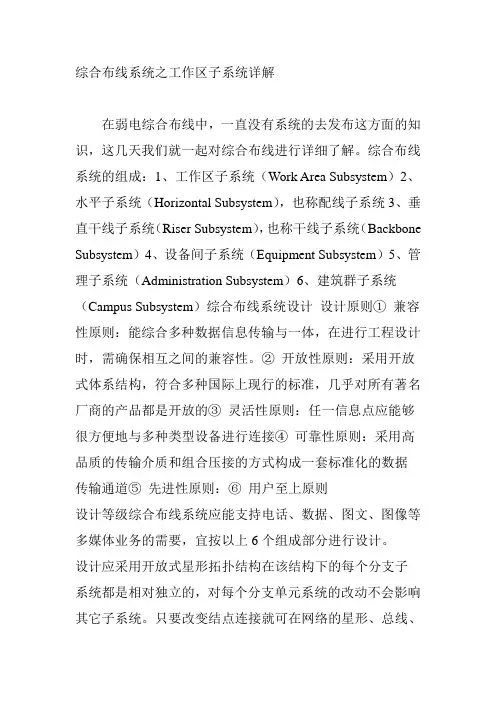

综合布线系统之工作区子系统详解在弱电综合布线中，一直没有系统的去发布这方面的知识，这几天我们就一起对综合布线进行详细了解。

综合布线系统的组成：1、工作区子系统（Work Area Subsystem）2、水平子系统（Horizontal Subsystem），也称配线子系统3、垂直干线子系统（Riser Subsystem），也称干线子系统（Backbone Subsystem）4、设备间子系统（Equipment Subsystem）5、管理子系统（Administration Subsystem）6、建筑群子系统（Campus Subsystem）综合布线系统设计设计原则①兼容性原则：能综合多种数据信息传输与一体，在进行工程设计时，需确保相互之间的兼容性。

②开放性原则：采用开放式体系结构，符合多种国际上现行的标准，几乎对所有著名厂商的产品都是开放的③灵活性原则：任一信息点应能够很方便地与多种类型设备进行连接④可靠性原则：采用高品质的传输介质和组合压接的方式构成一套标准化的数据传输通道⑤先进性原则：⑥用户至上原则设计等级综合布线系统应能支持电话、数据、图文、图像等多媒体业务的需要，宜按以上6个组成部分进行设计。

设计应采用开放式星形拓扑结构在该结构下的每个分支子系统都是相对独立的，对每个分支单元系统的改动不会影响其它子系统。

只要改变结点连接就可在网络的星形、总线、环形等各种类型网络之间进行转换。

支持当前普遍采用的各种局域网络：星形网、局域/广域网、令牌网、以太网、FDDI 等。

1、工作区子系统又称服务区子系统，是一个需要设立终端设备的独立区域。

由水平布线系统的信息插座延伸到工作站设备处的连接电缆及适配器组成。

连接电缆：将水平电缆和工作区内的计算机与通信设备连接在一起，是终端设备至信息插座的传输媒体。

可能还会包括一些专门的硬件，从而可以通过在工作区所安排的电缆进行信号的接受和发送。

一般情况下，每个工作区设置一个电话或计算机终端设备，或按用户要求设置。

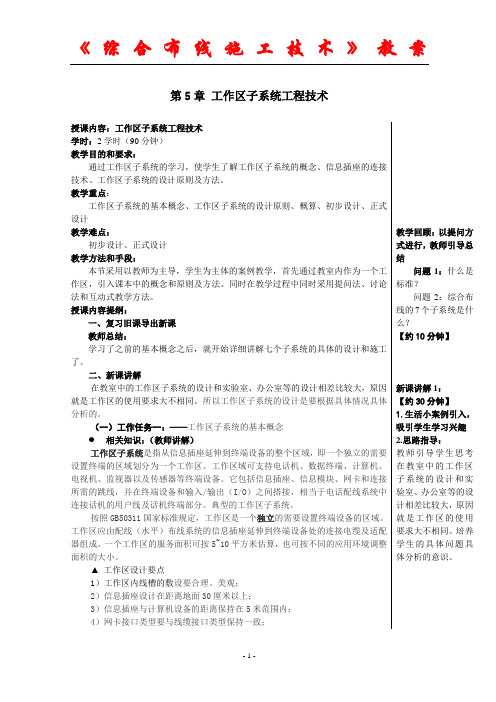

《综合布线施工技术》教案- 1 -第5章 工作区子系统工程技术授课内容：工作区子系统工程技术 学时：2学时（90分钟） 教学目的和要求：通过工作区子系统的学习，使学生了解工作区子系统的概念、信息插座的连接技术、工作区子系统的设计原则及方法。

教学重点：工作区子系统的基本概念、工作区子系统的设计原则、概算、初步设计、正式设计教学难点：初步设计、正式设计 教学方法和手段：本节采用以教师为主导，学生为主体的案例教学，首先通过教室内作为一个工作区，引入课本中的概念和原则及方法。

同时在教学过程中同时采用提问法、讨论法和互动式教学方法。

授课内容提纲：一、复习旧课导出新课 教师总结：学习了之前的基本概念之后，就开始详细讲解七个子系统的具体的设计和施工了。

二、新课讲解在教室中的工作区子系统的设计和实验室、办公室等的设计相差比较大，原因就是工作区的使用要求大不相同。

所以工作区子系统的设计是要根据具体情况具体分析的。

（一）工作任务一：——工作区子系统的基本概念 相关知识：（教师讲解）工作区子系统是指从信息插座延伸到终端设备的整个区域，即一个独立的需要设置终端的区域划分为一个工作区。

工作区域可支持电话机、数据终端、计算机、电视机、监视器以及传感器等终端设备。

它包括信息插座、信息模块、网卡和连接所需的跳线，并在终端设备和输入/输出（I/O ）之间搭接，相当于电话配线系统中连接话机的用户线及话机终端部分。

典型的工作区子系统。

按照GB50311国家标准规定，工作区是一个独立的需要设置终端设备的区域。

工作区应由配线（水平）布线系统的信息插座延伸到终端设备处的连接电缆及适配器组成。

一个工作区的服务面积可按5~10平方米估算，也可按不同的应用环境调整面积的大小。

▲ 工作区设计要点1）工作区内线槽的敷设要合理、美观； 2）信息插座设计在距离地面30厘米以上；3）信息插座与计算机设备的距离保持在5米范围内； 4）网卡接口类型要与线缆接口类型保持一致；教学回顾：以提问方式进行，教师引导总结问题1：什么是标准？问题2：综合布线的7个子系统是什么？【约10分钟】新课讲解1： 【约30分钟】1.生活小案例引入，吸引学生学习兴趣2.思路指导：教师引导学生思考在教室中的工作区子系统的设计和实验室、办公室等的设计相差比较大，原因就是工作区的使用要求大不相同。

简述工作区子系统的一般工作流程工作区子系统是指在软件开发过程中，用于管理和跟踪项目工作的一个重要组件。

它通常由版本控制系统、任务管理系统、文档管理系统等多个子系统组成，用于协调团队成员的工作、追踪和管理项目进度。

工作区子系统的一般工作流程可以分为以下几个步骤：1.需求收集和任务分配：在项目启动阶段，团队成员和项目经理会收集用户需求，并将需求转化为具体的任务。

任务分配可以通过任务管理系统进行，项目经理会根据成员的技能和工作负荷来合理分配任务，确保团队成员的工作负担均衡。

2.代码编写和版本控制：在任务分配完成后，开发人员开始进行代码编写。

他们可以使用版本控制系统来管理代码的版本和变更。

版本控制系统可以让开发人员轻松地追踪代码的变更历史、协作开发和解决代码冲突。

3.代码审查和测试：开发人员完成代码编写后，需要进行代码审查和测试。

代码审查可以通过版本控制系统的代码比较功能来进行，团队成员可以在系统中对代码进行评审和提出修改建议。

测试可以通过自动化测试工具或手动测试来进行，确保代码的质量和功能的正确性。

4.问题追踪和解决：在代码审查和测试过程中，可能会出现一些问题或bug。

这些问题可以通过任务管理系统进行追踪和管理。

团队成员可以在系统中创建问题报告，并分配给相应的开发人员进行解决。

问题解决后，可以在系统中进行验证和关闭。

5.文档管理和协作：在开发过程中，团队成员需要共享和管理各种文档和资料。

文档管理系统可以提供文档的版本控制和共享功能，团队成员可以在系统中上传、下载和编辑文档，确保团队成员之间的协作和信息同步。

6.发布和部署：当开发工作完成后，项目经理可以根据版本控制系统中的标签或分支来进行发布和部署。

发布可以通过自动化部署工具来进行，确保代码的正确部署和系统的稳定运行。

7.数据分析和回顾：在项目完成后，团队可以通过数据分析工具来对项目的工作流程和效率进行分析。

通过分析团队的工作数据，可以发现问题和改进的空间，并在下一个项目中进行优化和调整。

第五题练习题一.掌握工作区子系统的设计原则。

1.优先选用双口插座原则一般情况下，信息插座宜选用双口插座。

不建议使用三口或者四口插座，因为一般墙面安。

装的网络插座底盒和面板的尺寸为长86毫米，宽86毫米，底盒内部空间很小，无法保证和容纳更多网络双绞线的曲率半径。

2.插座高度300毫米原则在墙面安装的信息插座距离地面高度为300毫米，在地面设置的信息插座必须选用金属面板，并且具有抗压防水功能。

在学生宿舍家居遮挡等特殊应用情况下信息插座的高度也可以设置在写字台以上位置。

3.信息插座与终端设备5米以内原则为了保证传输速率和使用方便及美观，GB50311规定，信息插座与计算机等终端设备的距离宜保持在5米范围内。

4.信息插座模块与终端设备网卡接口类型一致原则GB50311规定，插座内安装的信息模块必须与计算机、打印机、电话机等终端设备内安装的网卡类型一致。

例如：终端计算机为光模块网卡时，信息插座内必须安装对应的光模块。

计算机为六类网卡时，信息插座内必须安装对应的六类模块。

5.数量配套原则一般工程中大多数使用双口面板，也有少量的单口面板。

因此在设计时必须准确计算工程使用的信息模块数量、信息插座数量、面板数量等。

6.配置电源插座原则在信息插座附近必须设置电源插座，减少设备跳线的长度。

为了减少电磁干扰，电源插座与信息插座的距离应大于200毫米。

7.配置软跳线原则从信息插座到计算机等终端设备之间的跳线一般使用软跳线，软跳线的线芯应为多股铜线组成，不宜使用线芯直径0.5以上的单芯跳线，长度一般小于5米。

六类电缆综合布线系统必须使用六类跳线，七类电缆综合布线系统必须使用七类跳线，光纤布线系统必须使用对应的光纤跳线。

特别注意：在屏蔽布线系统中，禁止使用非屏蔽跳线。

8.配置专用跳线原则工作区子系统的跳线宜使用工厂专业化生产的跳线，不允许现场制作跳线，这是因为现场制作跳线时，往往会使用工程剩余的短线，而这些短线已经在施工过程中承受了较大拉力和多次拐弯，缆线结构已经发生了很大的改变。
