浅谈电缆护套破损修补方法

电缆外护套破损修复方法电缆外护套是电缆的一层保护层，用于保护电缆内部的导线和绝缘层。

然而，在使用过程中，由于各种原因，电缆外护套可能会出现破损，这不仅影响了电缆的使用寿命和安全性，还会导致电缆内部的导线受到损坏。

为了修复电缆外护套的破损，我们可以采取以下几种方法。

1. 使用绝缘胶带修复绝缘胶带是一种具有良好绝缘性能的胶带，可以用于修复电缆外护套的破损部分。

修复时，首先需要将破损部分清洁干净，然后将绝缘胶带缠绕在破损部分上，使其完全覆盖。

绝缘胶带具有良好的粘附性，可以有效地防止水分和其他有害物质进入电缆内部，起到保护作用。

2. 使用热缩套管修复热缩套管是一种具有收缩性能的管状材料，可以用于修复电缆外护套的破损部分。

修复时，首先需要将破损部分清洁干净，然后将热缩套管套在破损部分上，使用热风枪加热，使其收缩并与电缆外护套紧密结合。

热缩套管具有耐高温、耐腐蚀等特性，可以有效地修复电缆外护套的破损部分。

3. 使用冷缩套修复冷缩套是一种具有收缩性能的管状材料，可以用于修复电缆外护套的破损部分。

修复时，首先需要将破损部分清洁干净，然后将冷缩套套在破损部分上，使用特殊工具或者手动压缩，使其收缩并与电缆外护套紧密结合。

冷缩套具有耐高温、耐腐蚀等特性，可以有效地修复电缆外护套的破损部分。

4. 使用环氧树脂修复环氧树脂是一种具有很强粘附性和耐腐蚀性的材料，可以用于修复电缆外护套的破损部分。

修复时，首先需要将破损部分清洁干净，然后将环氧树脂涂抹在破损部分上，使其充分浸润和粘附。

环氧树脂具有很好的密封性和耐用性，可以有效地修复电缆外护套的破损部分。

5. 更换电缆外护套如果电缆外护套的破损程度较为严重或者修复效果不理想，我们还可以考虑更换电缆外护套。

更换时，首先需要将破损部分剪除，然后使用相同规格的电缆外护套进行更换。

更换电缆外护套时，需要注意选择合适的材质和规格，以确保修复后的电缆能够正常使用。

需要注意的是，在进行电缆外护套破损修复时，我们应该根据具体情况选择合适的修复方法。

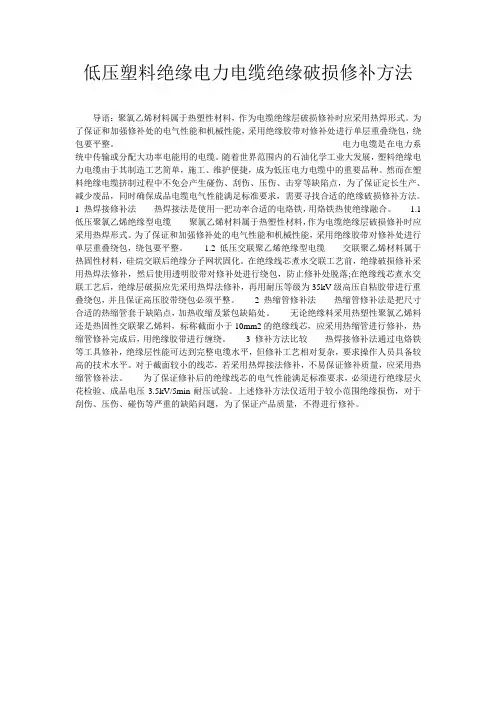

低压塑料绝缘电力电缆绝缘破损修补方法导语：聚氯乙烯材料属于热塑性材料，作为电缆绝缘层破损修补时应采用热焊形式。

为了保证和加强修补处的电气性能和机械性能，采用绝缘胶带对修补处进行单层重叠绕包，绕包要平整。

电力电缆是在电力系统中传输或分配大功率电能用的电缆。

随着世界范围内的石油化学工业大发展，塑料绝缘电力电缆由于其制造工艺简单，施工、维护便捷，成为低压电力电缆中的重要品种。

然而在塑料绝缘电缆挤制过程中不免会产生碰伤、刮伤、压伤、击穿等缺陷点，为了保证定长生产、减少废品，同时确保成品电缆电气性能满足标准要求，需要寻找合适的绝缘破损修补方法。

1 热焊接修补法热焊接法是使用一把功率合适的电烙铁，用烙铁热使绝缘融合。

1.1 低压聚氯乙烯绝缘型电缆聚氯乙烯材料属于热塑性材料，作为电缆绝缘层破损修补时应采用热焊形式。

为了保证和加强修补处的电气性能和机械性能，采用绝缘胶带对修补处进行单层重叠绕包，绕包要平整。

1.2 低压交联聚乙烯绝缘型电缆交联聚乙烯材料属于热固性材料，硅烷交联后绝缘分子网状固化。

在绝缘线芯煮水交联工艺前，绝缘破损修补采用热焊法修补，然后使用透明胶带对修补处进行绕包，防止修补处脱落;在绝缘线芯煮水交联工艺后，绝缘层破损应先采用热焊法修补，再用耐压等级为35kV级高压自粘胶带进行重叠绕包，并且保证高压胶带绕包必须平整。

2 热缩管修补法热缩管修补法是把尺寸合适的热缩管套于缺陷点，加热收缩及紧包缺陷处。

无论绝缘料采用热塑性聚氯乙烯料还是热固性交联聚乙烯料，标称截面小于10mm2的绝缘线芯，应采用热缩管进行修补，热缩管修补完成后，用绝缘胶带进行缠绕。

3 修补方法比较热焊接修补法通过电烙铁等工具修补，绝缘层性能可达到完整电缆水平，但修补工艺相对复杂，要求操作人员具备较高的技术水平。

对于截面较小的线芯，若采用热焊接法修补，不易保证修补质量，应采用热缩管修补法。

为了保证修补后的绝缘线芯的电气性能满足标准要求，必须进行绝缘层火花检验、成品电压3.5kV/5min耐压试验。

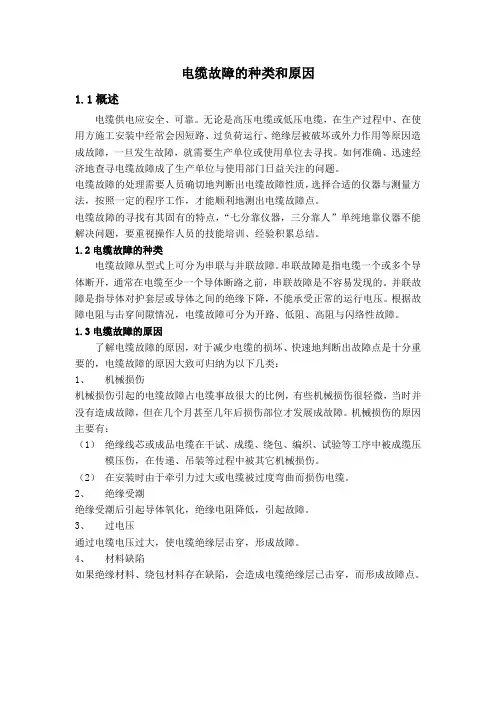

电缆故障的种类和原因1.1概述电缆供电应安全、可靠。

无论是高压电缆或低压电缆，在生产过程中、在使用方施工安装中经常会因短路、过负荷运行、绝缘层被破坏或外力作用等原因造成故障，一旦发生故障，就需要生产单位或使用单位去寻找。

如何准确、迅速经济地查寻电缆故障成了生产单位与使用部门日益关注的问题。

电缆故障的处理需要人员确切地判断出电缆故障性质，选择合适的仪器与测量方法，按照一定的程序工作，才能顺利地测出电缆故障点。

电缆故障的寻找有其固有的特点，“七分靠仪器，三分靠人”单纯地靠仪器不能解决问题，要重视操作人员的技能培训、经验积累总结。

1.2电缆故障的种类电缆故障从型式上可分为串联与并联故障。

串联故障是指电缆一个或多个导体断开，通常在电缆至少一个导体断路之前，串联故障是不容易发现的。

并联故障是指导体对护套层或导体之间的绝缘下降，不能承受正常的运行电压。

根据故障电阻与击穿间隙情况，电缆故障可分为开路、低阻、高阻与闪络性故障。

1.3电缆故障的原因了解电缆故障的原因，对于减少电缆的损坏、快速地判断出故障点是十分重要的，电缆故障的原因大致可归纳为以下几类：1、机械损伤机械损伤引起的电缆故障占电缆事故很大的比例，有些机械损伤很轻微，当时并没有造成故障，但在几个月甚至几年后损伤部位才发展成故障。

机械损伤的原因主要有：（1）绝缘线芯或成品电缆在干试、成缆、绕包、编织、试验等工序中被成缆压模压伤，在传递、吊装等过程中被其它机械损伤。

（2）在安装时由于牵引力过大或电缆被过度弯曲而损伤电缆。

2、绝缘受潮绝缘受潮后引起导体氧化，绝缘电阻降低，引起故障。

3、过电压通过电缆电压过大，使电缆绝缘层击穿，形成故障。

4、材料缺陷如果绝缘材料、绕包材料存在缺陷，会造成电缆绝缘层已击穿，而形成故障点。

寻找电缆故障方法简介长期以来，涌现出了许多测量方法与仪器，这些仪器使用于不同故障情况，各有优缺点，这里就利用故障测距仪和高压发生器寻找故障点简单的介绍如下：1.故障测距仪定点。

10kv电缆外皮破损处理方法10kV电缆外皮破损处理方法随着电力设备的不断发展，10kV电缆在电力输送中起到了至关重要的作用。

然而，由于各种原因，10kV电缆的外皮可能会出现破损，这不仅会影响电力传输的质量，还可能对设备和人身安全带来潜在的威胁。

因此，及时有效地处理10kV电缆外皮破损问题显得尤为重要。

一、检测和诊断破损情况当发现10kV电缆外皮破损时，需要进行仔细的检测和诊断。

可以使用目视检查、手感检测和专业仪器检测相结合的方法，全面了解破损的程度、位置和原因。

通过这些检测手段，可以更准确地判断破损的严重程度，为后续的处理提供依据。

二、确定修复方案根据破损情况的诊断结果，制定合理的修复方案。

对于10kV电缆外皮部分破损的情况，可以采取局部修复的方法。

而对于破损较为严重的情况，可能需要更换整段电缆。

修复方案的确定需要综合考虑破损程度、修复成本、修复后的电缆性能等因素。

三、局部修复方法对于外皮部分破损的10kV电缆，可以采取以下局部修复方法：1. 清洁：首先需要将破损部分周围的污物清除干净，保持修复区域的干燥和清洁。

2. 打磨：使用砂纸或砂轮对破损部分进行打磨，去除附着在电缆表面的杂质和损坏的外皮。

3. 绝缘处理：在破损部分外皮上涂抹绝缘胶或绝缘漆，以提供良好的绝缘保护。

确保绝缘层的厚度均匀且完整。

4. 绑扎：使用绝缘胶带或绝缘管将修复部分绑扎紧密，以确保修复区域的稳固和绝缘效果。

四、整段更换方法当10kV电缆外皮破损较为严重或无法进行有效的局部修复时，需要考虑整段更换的方法。

整段更换需要注意以下几点：1. 安全措施：在更换过程中，需要断开电缆的电源并采取必要的安全措施，以防止电击事故的发生。

2. 拆除老电缆：将破损的10kV电缆进行拆除，并注意保存好接头等配件。

3. 安装新电缆：根据实际需要，选用合适的新电缆进行安装。

在安装过程中，需要注意电缆的敷设方式、固定方式和连接方式等。

4. 接头处理：在更换电缆后，需要进行接头的处理。

电缆修复方法和材料
电缆修复是指使用各种材料和技术来修复损坏的电缆,以延长其使用寿命或满足特定的需求。

以下是电缆修复的一些方法和材料:
1. 电缆接头修复:电缆接头是电缆连接的两个部分,如果它们损坏或断裂,可以使用电缆接头焊接机或热缩套管来修复。

这些材料可以将其连接起来,并确保电缆连接紧密。

2. 电缆绝缘层修复:如果电缆绝缘层受损或破裂,可以使用绝缘油或绝缘套管来修复。

这些材料可以恢复电缆的绝缘性能,并确保其安全性。

3. 电缆导体修复:如果电缆导体损坏或断裂,可以使用导体再生材料或导体替换材料来修复。

这些材料可以重新制造电缆导体,确保其性能和安全性。

4. 电缆屏蔽层修复:如果电缆屏蔽层受损或破裂,可以使用屏蔽修复材料来修复。

这些材料可以恢复电缆屏蔽层的性能,并确保其安全性。

5. 电缆更换:如果电缆无法修复或无法满足需求,可以考虑更换电缆。

更换电缆可以确保更好的性能和安全性,特别是在一些重要的应用中。

在电缆修复过程中,选择合适的方法和材料非常重要。

需要根据电缆损坏的具体情况来选择最适合的方法和材料。

此外,还需要确保修复后的电缆符合相关的标准和要求,以确保其安全性和性能。

干货｜电缆护套破口的修复方法本方法适用于电线电缆的 PVC 绝缘层和护套层出线局部缺陷时，允许进行进行修补，如断胶、塌坑、脱节、皱褶、凹凸、耳朵、包棱、击穿、接头等现象。

所使用的材料和器械主要有：原材料相同塑料的塑料条、皮、块、管，原材料应平整光滑、干净，无其他缺陷。

使用的器械是细木锉、刀、剪、钳子、螺丝刀、铜片或平整光滑的电缆纸。

塑料焊接用热风塑焊枪、电烙铁、焊枪功率在 300W 以上。

具体局部缺陷的修补方法如下：1、击穿点、孔眼、塌坑等修补方法。

用刀修整缺陷，并剖割成 45°角的坡形状大小一致的塑料块，放在修补区上，用钳子或螺丝刀固定好，然后用热风速焊枪连续焊好，用铜片压实、压紧、压平。

焊接塑料时，注意焊枪热风温度不要太高，以免修补处塑料焦烧。

修好后的缺陷处经火花机试验，不击穿为合格用刀在塑料层缺陷部位割成 45°角的坡形，去形状、颜色、厚度一致的塑料块或条，用钳子或螺丝刀固定好后，用热风速焊枪接好，然后用铜片压实、压紧、压平，最后经火花机试验，不击穿为合格。

把塑料缺陷用刀刮平，凹陷部分用相同的塑料条在热风塑焊枪的作用下填平，然后用铜片在缺陷修复处压平、压紧、压实，经火花机试验，不击穿为合格。

2、大接头的修补方法1）一般大接头的修补：把断胶的两边用刀在塑料层上沿圆周割削成 45°角的坡形，取清洁干净、颜色和厚度一致，长度和外径与断胶处一致的塑料管，在管一侧沿轴线上割削成相互为45°角的开口套在断胶处，用细铜丝等距离扎紧，然后用相同的塑料条在热风塑焊枪的焊接下，粘接焊好，再用铜片压实、压紧、压平。

经火花机试验不击穿为合格。

2）生产过程中大接头的修补：在生产过程中，由于其他原因在成暂时停车，护套断开，可以连续接头。

其方法是，把塑料护套割削成 45°角的圆周坡形，退到机头，伸入模芯嘴内 30mm 长，然后跑胶，把胶跑好后，机组人员相互配合好，开车时用手把塑料层连接好，然后再整形修补。

低压电缆破损修补方案(图示)
电缆修补过程，方案一：
电缆伤口不大的情况下只需对伤口进行热补
先对电缆伤口进行预热
再用一块电缆护套皮粘在伤口处
对电缆护套皮加热使之与电缆护套能够融合在一起
最后冷却之后对电缆护套表明进行打磨抛光处理
电缆修补过程，方案二：
电缆伤口很大的情况下进行附件修补，先在伤口处包扎一层防水自粘胶带
再在防水自粘胶带外面包扎一层绝缘胶带
如果伤口离端头较近，可以穿一根护套管
对护套管进行加热使之收缩，以达到修补目的
如果伤口离端头较远可用修补片进行修补
把修补片包在电缆伤口处，拉上拉链
对修补片进行加热使之收缩。

如想了解详细资料，可电话与我联系。

欢迎关注微信号：ssdljt，不断追求卓越、永不满足的进取精神及最大化地满足客户需求。

盛杰(销售工程师销售经理)。

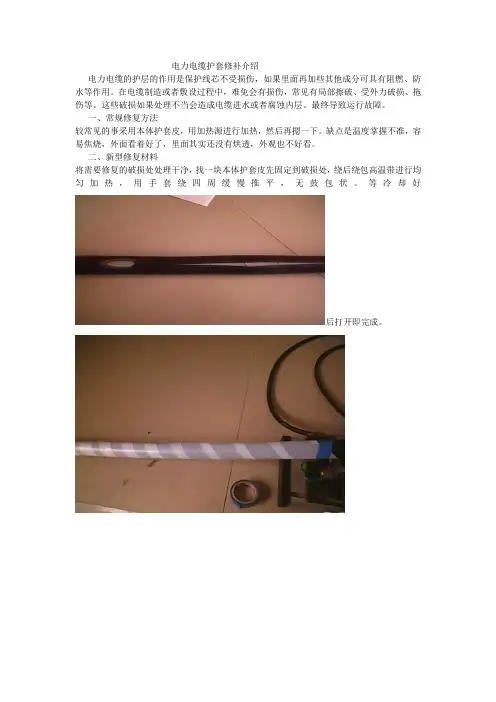

电力电缆护套修补介绍
电力电缆的护层的作用是保护线芯不受损伤，如果里面再加些其他成分可具有阻燃、防水等作用。

在电缆制造或者敷设过程中，难免会有损伤，常见有局部擦破、受外力破损、拖伤等。

这些破损如果处理不当会造成电缆进水或者腐蚀内层。

最终导致运行故障。

一、常规修复方法
较常见的事采用本体护套皮，用加热源进行加热，然后再摁一下。

缺点是温度掌握不准，容易焦烧，外面看着好了，里面其实还没有烘透，外观也不好看。

二、新型修复材料
将需要修复的破损处处理干净，找一块本体护套皮先固定到破损处，绕后绕包高温带进行均匀加热，用手套绕四周缓慢推平，无鼓包状。

等冷却好
后打开即完成。

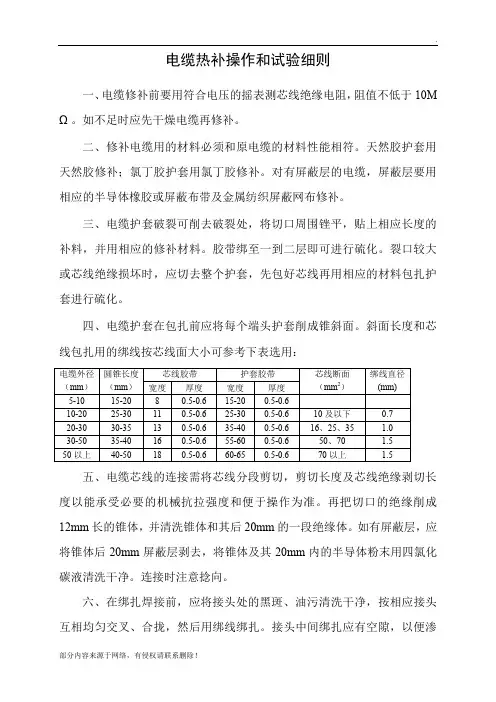

电缆热补操作和试验细则一、电缆修补前要用符合电压的摇表测芯线绝缘电阻，阻值不低于10M Ω。

如不足时应先干燥电缆再修补。

二、修补电缆用的材料必须和原电缆的材料性能相符。

天然胶护套用天然胶修补；氯丁胶护套用氯丁胶修补。

对有屏蔽层的电缆，屏蔽层要用相应的半导体橡胶或屏蔽布带及金属纺织屏蔽网布修补。

三、电缆护套破裂可削去破裂处，将切口周围锉平，贴上相应长度的补料，并用相应的修补材料。

胶带绑至一到二层即可进行硫化。

裂口较大或芯线绝缘损坏时，应切去整个护套，先包好芯线再用相应的材料包扎护套进行硫化。

四、电缆护套在包扎前应将每个端头护套削成锥斜面。

斜面长度和芯线包扎用的绑线按芯线面大小可参考下表选用：五、电缆芯线的连接需将芯线分段剪切，剪切长度及芯线绝缘剥切长度以能承受必要的机械抗拉强度和便于操作为准。

再把切口的绝缘削成12mm长的锥体，并清洗锥体和其后20mm的一段绝缘体。

如有屏蔽层，应将锥体后20mm屏蔽层剥去，将锥体及其20mm内的半导体粉末用四氯化碳液清洗干净。

连接时注意捻向。

六、在绑扎焊接前，应将接头处的黑斑、油污清洗干净，按相应接头互相均匀交叉、合拢，然后用绑线绑扎。

接头中间绑扎应有空隙，以便渗锡，两头要扎紧。

焊接时，绝缘层不要过热，焊接完成后要锉去棱角，剥去老化绝缘，焊接时要带防护眼镜和手套。

七、包芯线要用合格宽度、厚度的相应胶带以半幅重迭连续缠绕，所包厚度不小于1.5—2.0mm，每端应比接头长出10mm，芯线包好后把原橡胶垫芯放在中间,依电缆绞合角转个角度，然后用合格宽度、厚度的护套胶带从接头一端以半幅重迭缠绕至另一端，直径应比原电缆大2—3mm，缠绕时用力要均匀，保证电缆圆形且绝缘薄厚均匀。

八、屏蔽层的修理：1、如果是橡胶屏蔽层则和修补芯线绝缘层一样应用半导体橡胶修补。

工艺过程和修补芯线一样。

2、如果是屏蔽胶带则用屏蔽胶带以半幅重迭缠绕，两端长出10mm，连接起来。

3、对金属纺织屏蔽层，先将屏蔽层损伤处两端用铜线绑住，再切去损坏部分，用屏蔽纺织网布压半幅缠绕，每端压原屏蔽层约40mm，两端用直径0.3mm细铜线密扎5mm后方可。

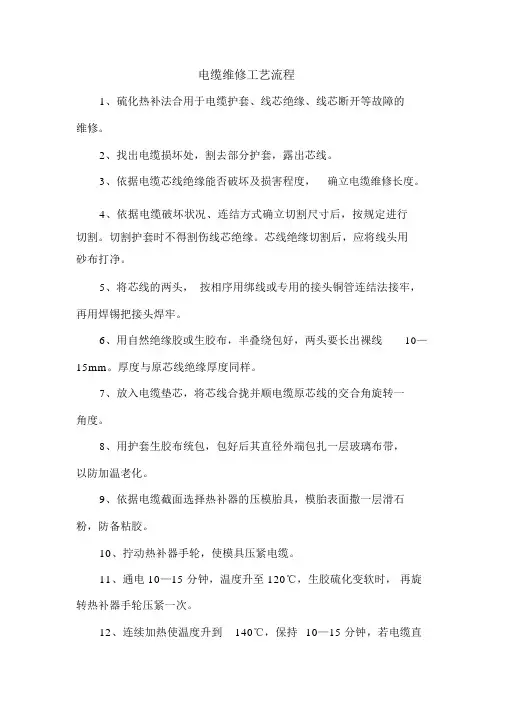

电缆维修工艺流程1、硫化热补法合用于电缆护套、线芯绝缘、线芯断开等故障的维修。

2、找出电缆损坏处，割去部分护套，露出芯线。

3、依据电缆芯线绝缘能否破坏及损害程度，确立电缆维修长度。

4、依据电缆破坏状况、连结方式确立切割尺寸后，按规定进行切割。

切割护套时不得割伤线芯绝缘。

芯线绝缘切割后，应将线头用砂布打净。

5、将芯线的两头，按相序用绑线或专用的接头铜管连结法接牢，再用焊锡把接头焊牢。

6、用自然绝缘胶或生胶布，半叠绕包好，两头要长出裸线10—15mm。

厚度与原芯线绝缘厚度同样。

7、放入电缆垫芯，将芯线合拢并顺电缆原芯线的交合角旋转一角度。

8、用护套生胶布统包，包好后其直径外端包扎一层玻璃布带，以防加温老化。

9、依据电缆截面选择热补器的压模胎具，模胎表面撒一层滑石粉，防备粘胶。

10、拧动热补器手轮，使模具压紧电缆。

11、通电 10—15 分钟，温度升至 120℃，生胶硫化变软时，再旋转热补器手轮压紧一次。

12、连续加热使温度升到140℃，保持10—15 分钟，若电缆直径较大时，可适合延伸一些时间，但一般不可以超出30 分钟，即可断电。

13、断电后，电缆仍放在模具中，待逐渐冷却到 80—100℃时，将电缆拿出，整修外形使其光滑。

14、关于橡套电缆护套局部破坏，使护套部分剥落。

产生透空等，可将伤部赃物挖出，用刀子和木锤将伤部休整好，填充绝缘生胶，其加热方法同上。

15、橡套障蔽电缆的热补，应按橡套电缆的热补工艺进行。

但应在芯线绝缘的外层统包一层导电胶布带，恢复其原障蔽性能。

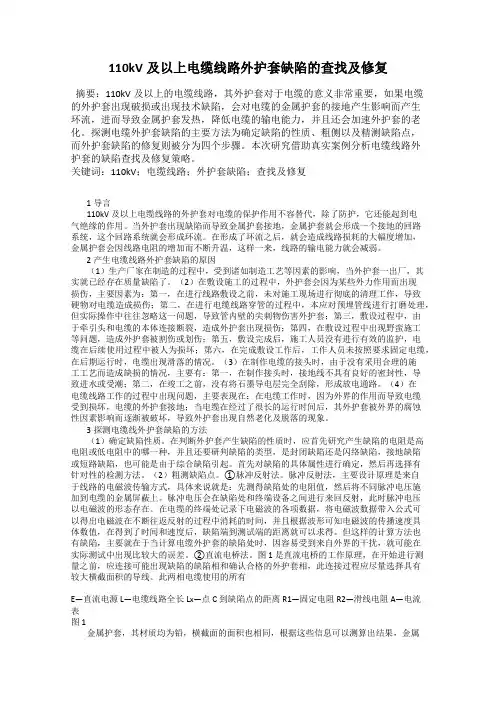

110kV及以上电缆线路外护套缺陷的查找及修复摘要：110kV及以上的电缆线路，其外护套对于电缆的意义非常重要，如果电缆的外护套出现破损或出现技术缺陷，会对电缆的金属护套的接地产生影响而产生环流，进而导致金属护套发热，降低电缆的输电能力，并且还会加速外护套的老化。

探测电缆外护套缺陷的主要方法为确定缺陷的性质、粗侧以及精测缺陷点，而外护套缺陷的修复则被分为四个步骤。

本次研究借助真实案例分析电缆线路外护套的缺陷查找及修复策略。

关键词：110kV；电缆线路；外护套缺陷；查找及修复1导言110kV 及以上电缆线路的外护套对电缆的保护作用不容替代，除了防护，它还能起到电气绝缘的作用。

当外护套出现缺陷而导致金属护套接地，金属护套就会形成一个接地的回路系统，这个回路系统就会形成环流。

在形成了环流之后，就会造成线路损耗的大幅度增加，金属护套会因线路电阻的增加而不断升温，这样一来，线路的输电能力就会减弱。

2产生电缆线路外护套缺陷的原因（1）生产厂家在制造的过程中，受到诸如制造工艺等因素的影响，当外护套一出厂，其实就已经存在质量缺陷了。

（2）在敷设施工的过程中，外护套会因为某些外力作用而出现损伤，主要因素为：第一，在进行线路敷设之前，未对施工现场进行彻底的清理工作，导致硬物对电缆造成损伤；第二，在进行电缆线路穿管的过程中，本应对预埋管线进行打磨处理，但实际操作中往往忽略这一问题，导致管内壁的尖刺物伤害外护套；第三，敷设过程中，由于牵引头和电缆的本体连接断裂，造成外护套出现损伤；第四，在敷设过程中出现野蛮施工等问题，造成外护套被割伤或划伤；第五，敷设完成后，施工人员没有进行有效的监护，电缆在后续使用过程中被人为损坏；第六，在完成敷设工作后，工作人员未按照要求固定电缆，在后期运行时，电缆出现滑落的情况。

（3）在制作电缆的接头时，由于没有采用合理的施工工艺而造成缺损的情况，主要有：第一，在制作接头时，接地线不具有良好的密封性，导致进水或受潮；第二，在竣工之前，没有将石墨导电层完全刮除，形成放电通路。

电缆破损修复方法电缆是现代社会中不可或缺的重要设备，它用于传输电力和信号。

然而，由于各种原因，电缆可能会遭受破损，导致电力传输中断或信号传输出现故障。

本文将介绍一些常见的电缆破损修复方法。

一、电缆破损的常见原因电缆破损可能由多种原因引起，包括外力冲击、老化、电缆接头故障等。

外力冲击是指电缆在安装或使用过程中受到的物理冲击，如挖掘机擦伤、车辆碾压等。

老化是指电缆长时间使用后，绝缘材料老化、金属导体氧化等引起电缆破损。

电缆接头故障是指电缆连接处出现故障，导致电缆破损。

二、电缆破损的检测方法在修复电缆破损之前，首先需要检测电缆的破损位置和程度。

常用的电缆破损检测方法有以下几种：1. 目测检查：通过肉眼观察电缆外表，检查有无明显的破损部位，如划痕、裂纹等。

2. 探测仪器：使用电缆测量仪、红外热像仪等仪器，对电缆进行非接触式检测，检测电缆的温度、电流等参数，以确定破损位置。

3. 电子测试仪器：使用万用表、电阻计等仪器，对电缆进行电阻、电容、绝缘电阻等参数的测量，以判断破损位置和程度。

三、电缆破损的修复方法根据电缆破损的不同情况，修复方法也各不相同。

下面列举几种常见的电缆破损修复方法：1. 绝缘层修复：当电缆绝缘层出现划痕或裂纹时，可以使用绝缘胶带进行修复。

首先将破损部位清洁干净，然后将绝缘胶带缠绕在破损处，确保绝缘胶带覆盖破损部位，并与周围绝缘层紧密贴合。

2. 导体修复：当电缆导体断裂或氧化时，可以使用导体焊接方法进行修复。

首先将破损的导体两端剥离一段绝缘层，然后将两端的导体通过焊接方法连接起来，确保焊接处电流传输畅通。

3. 接头修复：当电缆接头出现故障导致破损时，可以使用接头修复方法进行修复。

首先将破损的接头部分剥离，然后用专用的接头连接器将电缆重新连接起来，确保接头的电流和信号传输正常。

4. 更换电缆：在某些情况下，电缆破损较为严重或修复效果不佳时，需要考虑更换电缆。

更换电缆时，需要注意选择合适的规格和型号，确保新电缆的性能和使用要求与原电缆相匹配。

在电缆的现场敷设过程中电缆护套表面刮伤破损的现象是普遍存在的，损伤轻微的只伤及了护套，如何修补能保证质量，而且修补时间短，又能保证质量日益成为电缆消费者普遍关心的问题。

而且投入小，在现场的恶劣条件下又容易实现，因此现场护套的修补技术及质量日益成为用户关心的问题。

电缆的现场施工条件一般比较恶劣，可能位于初步建设的发电厂，也可能位于初步正在建设的野外新建铁路，可能在桥架上，还可能在电缆隧道内，由于野外电缆护套的修补都采用塑焊枪进行，而且塑焊枪的加热需要220V的交流电，而处于新兴建设的野外工程，现场一般都缺乏电源，或者有电源可能由于现场电缆的敷设位置的随即性，给电源的提供带来了一定的困难，因此要实现电缆的护套的修补，一方面是人员的到位，另一方面主要是电源的提供，只有作好上述两件基础准备工作，才能实现电缆护套修补工作的正常开展和进行。

为便于电缆修补工作的顺利进行，施工单位要配备有野外小型发电机。

同时处于现场修补的方便现在提供的塑料焊枪的质量要过硬。

喷头加热面积要大，而且加热速度要快。

而且电缆放线过程破损部位具有随机性，在一般的城市和平原地区，此项工作比较好开展，但是在一些山区地带，由于收到复杂地形的影响，电缆的修补工作其实是很艰难的。

因此要减少相应方面的投入和快速解决问题，一个很关键的问题是电缆敷设过程人员的配备数量必须足够，而且采用正规的电缆专业敷设设备进行正规放线，避免和减少电缆放线过程中出现护套破损的现象。

电缆的现场修补方面需要的技术不是很高，电缆敷设施工单位，在电缆发生破损后，一定要在确认电缆内部没有受到损伤的前提下，然后在对电缆进行修补，否则电缆护套修补的实际意义不大。

电缆的修补一定要及时，否则时间一长外部的水分和潮气进入，将会影响电缆的正产使用寿命。

在南方梅雨天气电缆端部在敷设完毕后，对电缆的端头因没有及时进行密封处理，造成流入电缆沟内的水分进入电缆断头10-20米不等，剥开端头的绝缘发现导体都已全部发黑，从而造成敷设后电缆的浪费，因此对于敷设完毕的电缆还是要加强相应方面的检查，维护和保管，防止电缆在通电使用前应现场各种外部因素造成电缆寿命的缩短和终结。

浅谈高压电缆外护套故障测寻方法及防止对策摘要:本文从外护套的功能,外护套故障测寻方法及防止故障的对策进行了探讨。

提出了一些自己的观点。

关键词:高压电缆外护套对策电缆以其优越的电气性能、良好的热性能和机械性能及便于敷设等优点得到了广泛的应用。

目前,我国电缆的用量及电压等级正在逐年上升,但因有的电缆敷设现场环境极其恶劣,加上大规模基建开挖地面,因而容易造成电缆绝缘护套破损现象。

而电缆护套一旦破损,一方面会使电缆金属套(或金属屏蔽层)形成接地回路,产生环流,从而使电缆金属套发热,降低电缆输送容量;另一方面由于破损处空气及水分的侵入,会加速电缆金属套腐蚀,而腐蚀处产生的电场集中,易于产生局部放电和引发电树枝,对电缆的短期运行安全造成威胁;此外破损处水分的侵入还会使主绝缘产生水树老化的几率增加,严重影响电缆寿命。

1 外护套的功能高压电缆的典型结构如图1所示。

外护套位于电缆最外层,其材料有聚氯乙烯(PVC)和聚乙烯(PE)两种。

外护套在高压电缆结构中的主要功能有:(1)机械防护功能。

电缆的敷设环境,经常伴有水分、腐蚀性物质以及白蚁的侵蚀。

对于有金属护套(如波纹铝护套)的电缆,位于电缆最外层的外护套是为保护金属护套免受周围物质的腐蚀而设计的。

而对于没有金属护套的电缆,外护套就直接起到对主绝缘的保护和密封作用。

(2)绝缘功能。

110kV以上电压等级的高压电缆,绝大部分采用单芯结构。

由于电缆运行时导体电流的电磁感应,在金属护层(护套和屏蔽层,下同)上产生感应电压。

为避免感应电压在金属护层上形成环流,降低电缆的载流量,除在金属护层的连接上采取措施外,电缆的外护套必须具有良好的绝缘性能使金属护层对地绝缘。

电缆的外护套受损,轻则引起电缆金属护层环流增大,降低电缆线路的输送容量;重则使金属护套受到腐蚀,进而危及电缆的主绝缘,直至绝缘击穿发生事故。

由于目前尚无对高压电缆运行状况有效的监测手段,对电缆外护套状态的评价,实际上已成为对电缆运行状况评价的重要指标。

电缆皮破损修补方案背景介绍在电缆使用过程中，由于外部环境、物理因素等原因，电缆的外皮可能会出现破损现象。

若不及时修补，会对电缆的使用效果造成一定的影响甚至损坏电缆，从而影响设备的正常使用。

因此，对于电缆皮破损情况，需要及时采取合理的措施进行修补，以确保电缆正常使用。

修补方案材料准备•电缆修补剂：适用于电缆修补的粘合剂，一般有特殊防水和耐高温等性能。

•电绝缘胶带：适用于绝缘、维护、修补等操作，具有高温、阻燃、耐腐蚀、防水防潮等性能。

•电缆裹带：适用于电缆、电气、机械设备、钢结构等的修补、维护等操作。

•划刀/剪刀：用于切割电绝缘胶带、电缆裹带等材料。

•镊子/钳子：用于夹持、捏紧电缆及维护材料。

•压接钳：用于操作终端接头、电缆塞头等维护操作。

修补步骤步骤一：清除电缆皮破损处首先需要使用镊子或钳子等工具将电缆皮破损处的杂物、尘土等清除干净，以便后续的修补操作。

步骤二：修补用材料剪裁根据真实情况和要求，对所需维护材料进行剪裁，切割并加工出与电缆直径、长度相适应的电绝缘胶带和电缆裹带。

步骤三：使用电绝缘胶带缠绕用割刀或剪刀在电绝缘胶带上开一个口，将电绝缘胶带套入电缆裂痕处，并在电缆皮上紧贴缠绕一圈，对电缆皮进行绝缘修补。

绝缘带紧密、平整地缠绕在电缆外皮上，缠绕长度应当超过电缆原本裂痕长约50 mm，以确保修补后电缆皮牢固不掉落。

步骤四：使用电缆裹带加固在内绕绝缘胶带外，外再缠绕一层电缆裹带，并呈螺旋状将其缠绕到电缆上。

缠绕时保证电缆裹带缠绕平整，应力均匀，缠绕宽度上可略宽于电缆裂痕处。

经过加固缠绕后，电缆能够承受电压、伸缩等因素的影响和冲击。

步骤五：进行终端接头剥线这一步骤可根据情况选择性地进行。

若电缆破损与终端接头相连，需要剥除终端接头的绝缘材料，使之裸露出部分铜线芯，以方便后续操作。

步骤六：进行终端接头加装将电缆终端接头插入到电缆一端内，用压接钳将终端接头定位到所需的位置上并压紧。

压紧后，插头与芯线之间应该能够紧贴地连接在一起。

管道内电缆外护套故障精确定位及修复技术王长胜【摘要】It is unable to rapidly and effectively realize precise positioning and repair for fault of outer sheath of electric cable for reason of distribution of cable lines in cities in pipelines under roads. In order to improve power supply reliability and re-duce excavation of important municipal roads,it is an urgent problem for department of cable maintenance to study and solve technology of precise positioning and repair for fault of outer sheath of electric cable in pipeline. This paper studies precise positioning method for outer sheath fault of high voltage cable in the pipeline in practical cases of city roads and in-troduces a kind of new fault repair technology for outer sheath of the cable by combining actual cases. Facts indicate that this technology is provided with better application effect which is useful to help electric staff to rapidly and correctly find and repair outer sheath fault of high voltage cable in the pipeline.%城市内电缆线路多分布于道路下的管道中，无法快速有效实现电力电缆外护套故障精确定位和修复。

电力电缆防护套管维修引言本文档旨在提供有关电力电缆防护套管维修的基本知识和操作指南。

电力电缆防护套管是保护电力电缆免受外界环境影响和物理损坏的重要组件。

定期维修和保养电力电缆防护套管可以延长其使用寿命并提高安全性能。

维修步骤1. 检查损坏情况：首先，仔细检查电力电缆防护套管是否出现任何损坏或破裂。

查看是否有裂纹、断裂或变形等情况。

2. 清洁表面：使用清洁剂和软布清洁电力电缆防护套管的表面。

确保清除任何尘土、污渍或化学物质。

3. 修复损坏部分：对于小型裂纹或损坏，可以使用专用的防水胶修复。

将防水胶均匀地涂抹在裂纹或损坏部位，并确保胶水完全干燥。

4. 更换严重损坏部分：如果电力电缆防护套管的损坏过于严重无法修复，应替换整个套管。

在更换之前，确保断开电力供应并遵循相关的安全操作规程。

5. 检查维修效果：完成维修后，再次检查电力电缆防护套管的状态。

确保修复部分已经恢复到预期的安全和功能性能。

预防措施为了保持电力电缆防护套管的良好状态，我们建议您采取以下预防措施：1. 定期检查：定期检查电力电缆防护套管，发现任何潜在的损坏或异常情况，并及时进行维修。

2. 避免物理损坏：避免重物碰撞、挤压或其他物理损坏，特别是在施工或维护期间。

3. 防护措施：根据具体环境选择适当的防护措施，如添加外部保护层或采用耐磨、耐腐蚀的材料。

4. 温度管理：避免过高或过低的温度对电力电缆防护套管造成损害，合理控制周围环境温度。

5. 定期维护：定期进行维护和保养工作，包括清洁表面、检查接头、固定支架等。

结论通过定期维修和保养电力电缆防护套管，我们可以延长其使用寿命，提高其安全性能和可靠性。

请按照本文档提供的维修步骤和预防措施进行操作，确保电力电缆防护套管的正常运行和可靠性。

如有任何疑问或需要进一步的帮助，请随时与我们联系。

注意：本文档仅提供基本维修指南，具体情况和要求可能因实际情况不同而有所变化。

在进行维修工作时，请严格遵守相关法律法规和安全操作规程。

橡套电缆绝缘和护套修复工艺探讨摘要：橡套电缆在生产、检验、施工以及使用过程中，绝缘层和护套层受损情况时有发生，为了降低生产厂家以及用户的经济损失，确保修复后的橡套电缆电性能以及机械性能满足相关产品标准的要求，绝缘和护套修复工艺就显得尤为重要。

在本文章中，利用高温压模硫化工艺技术对橡套电缆绝缘和护套修复进行了探讨，希望对电线电缆行业的橡套电缆绝缘和护套修复有一定的参考和借鉴价值。

关键词：橡套电缆；修复；压模硫化1引言橡套电缆一般用于室内或室外的日用电器、工业机械、农业机械以及移动类电器设备等民用、工业或农业设备场合。

由于使用环境相对其他电缆而言较为恶劣，在使用过程中由于受到安装敷设、使用时机械外力作用以及设备老化等因素的影响，经常出现电缆绝缘和护套层受损等现象，其次，由于橡套电缆与塑料电缆的材料以及加工工艺存在着较大差异，在生产、检验过程中存在开天窗检验以及击穿、鼓包、拖管、擦伤、放泡等问题。

相关问题产生后换整根电缆，将会带来生产周期长，制造成本和更换施工成本高的问题，给用户和生产厂家带来了较大的经济和时间损失。

这就需要及时采取快速、可靠、稳定的修复措施，保障电缆电性能和机械性能合格的前提下，缩短修复周期，降低经济损失。

2橡套电缆常见问题由于材料、生产、检验、施工以及使用等因素的影响下，橡套电缆经常出现以下情况的损伤：⑴ 橡套电缆绝缘和护套材料是由几十种块状、粉状或颗粒状的原胶和配合剂组成，绝缘易出现击穿，护套易出现僵料、杂质、焦烧等问题。

⑵ 橡套电缆采用蒸汽管道高温高压硫化，管道长度一般在70m～150m左右，线芯或电缆在挤出和硫化过程中无法检测结构尺寸和硫化程度，一般会采取在绝缘和护套层剥离5cm～20cm左右的中心度（天窗）检测绝缘或护套层的结构尺寸和硫化程度。

⑶ 橡套电缆生产过程中由于受管道长度、管道角度以及蒸汽压力的影响，易出现绝缘和护套鼓包、放泡、擦管、堵塞密封圈等因素引起绝缘和护套破损。
