电线电缆绝缘护套不良的修复方法

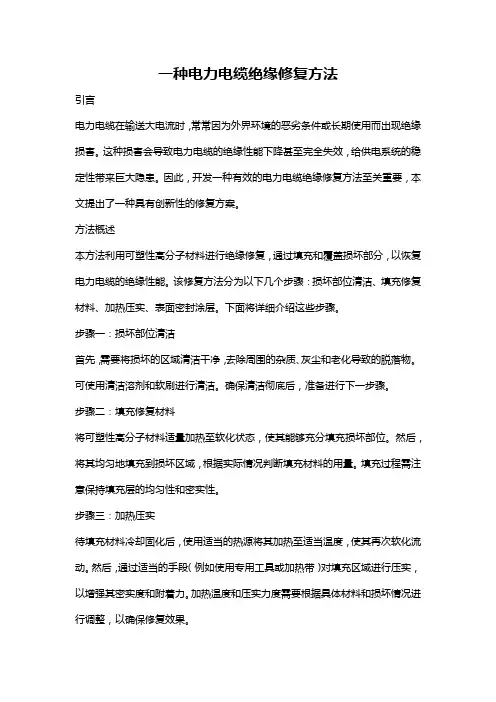

一种电力电缆绝缘修复方法引言电力电缆在输送大电流时，常常因为外界环境的恶劣条件或长期使用而出现绝缘损害。

这种损害会导致电力电缆的绝缘性能下降甚至完全失效，给供电系统的稳定性带来巨大隐患。

因此，开发一种有效的电力电缆绝缘修复方法至关重要，本文提出了一种具有创新性的修复方案。

方法概述本方法利用可塑性高分子材料进行绝缘修复，通过填充和覆盖损坏部分，以恢复电力电缆的绝缘性能。

该修复方法分为以下几个步骤：损坏部位清洁、填充修复材料、加热压实、表面密封涂层。

下面将详细介绍这些步骤。

步骤一：损坏部位清洁首先，需要将损坏的区域清洁干净，去除周围的杂质、灰尘和老化导致的脱落物。

可使用清洁溶剂和软刷进行清洁。

确保清洁彻底后，准备进行下一步骤。

步骤二：填充修复材料将可塑性高分子材料适量加热至软化状态，使其能够充分填充损坏部位。

然后，将其均匀地填充到损坏区域，根据实际情况判断填充材料的用量。

填充过程需注意保持填充层的均匀性和密实性。

步骤三：加热压实待填充材料冷却固化后，使用适当的热源将其加热至适当温度，使其再次软化流动。

然后，通过适当的手段（例如使用专用工具或加热带）对填充区域进行压实，以增强其密实度和附着力。

加热温度和压实力度需要根据具体材料和损坏情况进行调整，以确保修复效果。

步骤四：表面密封涂层为了进一步提升绝缘性能和修复效果，可在修复区域表面涂层一层密封材料。

该涂层旨在防止水分、灰尘和其他污染物的进入，保证修复区域的长期稳定性。

涂层的选择要考虑到其附着力和耐热性等性能。

优势和应用相比传统的电力电缆绝缘修复方法，本方法具有以下优势：1. 经济实惠：使用可塑性高分子材料作为修复材料，成本相对较低，适用于多种规格和材质的电力电缆。

2. 修复效果好：可塑性高分子材料在填充和压实后，能够紧密结合，形成坚固的修复层，有效恢复电力电缆的绝缘性能。

3. 操作简便：本方法的步骤简单明了，操作过程易于掌握。

本方法适用于各种类型的电力电缆（如橡胶电缆、塑料电缆等）的绝缘修复。

电缆聚乙烯绝缘或护套表面缺陷的成因及解决聚乙烯是性能优异的电缆绝缘和护套材料，具有优良的电气性能、低温性能、良好的化学稳定性和较小的密度等诸多优点，但同时也存在一些不足。

如：多数聚乙烯品种塑化温度高，如果加工工艺条件不当，就会产生表面缺陷，还易造成电缆在储存和使用中出现绝缘或护套开裂等。

就通常情况而言，当聚乙烯厚度较薄或加工温度较低时，因为冷却迅速、充分和均匀，一般出现问题少。

但在挤出厚度较大(如：电力电缆的护套厚度大多在2．0 mm以上，JKLY．1 0型电缆的绝缘厚度为3．4 mm)、挤出温度较高(如：线性低密度聚乙烯为l80—220℃，高密度聚乙烯为190～260℃)，若冷却工艺处理不当就容易出现问题。

聚乙烯加工工艺控制主要从塑化挤出和冷却两方面来控制。

聚乙烯成型加工温度宽，但在低温挤出时易形成熔体破裂，造成表面粗糙，光亮度差，还会产生残留的内应力，导致绝缘或护套后期的开裂。

因此聚乙烯挤出温度要适当高些，以保证充分塑化，塑化越好，其耐环境应力开裂性能就越优良。

但挤出温度的提高会对电缆表面质量带来了一些负面影响，易形成表面缺陷，影响电缆表面质量，严重时造成废品。

2 常见的表面质量问题线性低密度聚乙烯和高密度聚乙烯绝缘、护套生产中常见的表面缺陷主要有以下几种：(1)电缆表面出现凹坑(见图1)，有时连成一片形成凹凸不平的“核桃皮”状。

(2)电缆两侧对称位置沿轴向各形成一道类似刀刻的直线痕迹(见图2)。

(3)电缆表面出现散布的小坑，这些小坑形状有别于图l所示的凹坑，图l所示的凹坑是中部凹下去的，而这种坑是周边低于挤出层表面，中间却微微凸起，就像火山口中放了一个大馒头的形状(见图3)。

(4)电缆表面呈“鼓包”，严重时有一连几个，就象冰糖葫芦(见图4)，这种情况在l0 kV架空绝缘电缆上较多见。

--------------3 产生原因分析对上述几种表面质量问题产生的原因分析：(1)在实践中发现，上述第2节1的情况是聚乙烯从机头挤出后，在进入冷却水前有水滴溅落在线的表面。

电缆外护套破损修复方法电缆外护套是电缆的一层保护层，用于保护电缆内部的导线和绝缘层。

然而，在使用过程中，由于各种原因，电缆外护套可能会出现破损，这不仅影响了电缆的使用寿命和安全性，还会导致电缆内部的导线受到损坏。

为了修复电缆外护套的破损，我们可以采取以下几种方法。

1. 使用绝缘胶带修复绝缘胶带是一种具有良好绝缘性能的胶带，可以用于修复电缆外护套的破损部分。

修复时，首先需要将破损部分清洁干净，然后将绝缘胶带缠绕在破损部分上，使其完全覆盖。

绝缘胶带具有良好的粘附性，可以有效地防止水分和其他有害物质进入电缆内部，起到保护作用。

2. 使用热缩套管修复热缩套管是一种具有收缩性能的管状材料，可以用于修复电缆外护套的破损部分。

修复时，首先需要将破损部分清洁干净，然后将热缩套管套在破损部分上，使用热风枪加热，使其收缩并与电缆外护套紧密结合。

热缩套管具有耐高温、耐腐蚀等特性，可以有效地修复电缆外护套的破损部分。

3. 使用冷缩套修复冷缩套是一种具有收缩性能的管状材料，可以用于修复电缆外护套的破损部分。

修复时，首先需要将破损部分清洁干净，然后将冷缩套套在破损部分上，使用特殊工具或者手动压缩，使其收缩并与电缆外护套紧密结合。

冷缩套具有耐高温、耐腐蚀等特性，可以有效地修复电缆外护套的破损部分。

4. 使用环氧树脂修复环氧树脂是一种具有很强粘附性和耐腐蚀性的材料，可以用于修复电缆外护套的破损部分。

修复时，首先需要将破损部分清洁干净，然后将环氧树脂涂抹在破损部分上，使其充分浸润和粘附。

环氧树脂具有很好的密封性和耐用性，可以有效地修复电缆外护套的破损部分。

5. 更换电缆外护套如果电缆外护套的破损程度较为严重或者修复效果不理想，我们还可以考虑更换电缆外护套。

更换时，首先需要将破损部分剪除，然后使用相同规格的电缆外护套进行更换。

更换电缆外护套时，需要注意选择合适的材质和规格，以确保修复后的电缆能够正常使用。

需要注意的是，在进行电缆外护套破损修复时，我们应该根据具体情况选择合适的修复方法。

浅谈电缆护套破损修补方法电缆在现场敷设过程中，普遍存在着电缆护套表面刮伤、破损现象。

在破损不太严重的情况下，如何在最短的时间内进行修补，同时又保证电缆质量不受影响，日益成为电缆用户普遍关心的问题。

尤其是在投入资金少，现场作业环境恶劣的条件下，电缆护套修补技术及质量更为关键。

一般而言，电缆的现场施工条件比较恶劣，可能位于初步建设的发电厂，正在初步建设的野外新建铁路或者桥架上，也可能在电缆隧道内。

由于野外电缆护套的修补需要采用塑焊枪进行，并且塑焊枪的加热需要220V的交流电，但处于新兴建设的野外工程的现场一般都缺乏电源，或者有电源可能由于现场电缆敷设位置的随即性，给电源的提供带来了一定的困难，因此实现电缆护套的修补，一方面人员要到位，另一方面要满足电源供应。

只有做好上述两项基础准备工作，才能确保电缆护套修补工作的正常开展。

为了便于电缆修补工作的顺利进行，施工单位要配备野外小型发电机，同时处于现场修补提供的塑料焊枪质量要过硬。

此外，喷头加热面积要大，加热速度要快。

电缆在敷设过程中的破损部位具有随机性，在一般的城市和平原地区，此项工作比较容易开展，但是在一些山区地带，由于受到复杂地形的影响，电缆的修补工作非常艰难。

因此要减少相应方面的投入，快速解决问题，关键是要保证电缆敷设过程人员的配备数量必须足够，并且采用正规的电缆专业敷设设备进行正规放线，避免和减少电缆放线过程中出现护套破损的现象。

虽然所需的电缆修补技术不是很高，但电缆敷设施工单位也应在电缆发生破损后，在确定电缆内部没有受到损伤的前提下，再对电缆进行修补，否则电缆护套修补的实际意义不大。

需要注意的是，电缆的修补一定要及时，因为长时间过后，外部的水分和潮气进入电缆将会影响到电缆的正常使用寿命。

在南方梅雨天气下，电缆端部敷设完毕后，如果对电缆端头没有及时进行密封处理，会导致流入电缆沟内的水分进入电缆端头10-20米，端头内部导体发黑，从而造成敷设后电缆的浪费。

电线修补方案介绍本文档提供了一种电线修补方案，旨在解决电线损坏或断裂的问题。

根据具体情况选择最合适的修补方法，能够确保电线的正常使用，并确保安全性。

修补方法以下是几种常见的电线修补方法：1. 绝缘胶带修补绝缘胶带是一种常见且简单易用的修补材料，能够提供良好的绝缘性能。

当电线出现绝缘层破裂或裸露导线时，可使用绝缘胶带进行修补。

具体步骤如下：- 将绝缘胶带围绕断裂部位缠绕，确保覆盖全部暴露的导线；- 确保胶带紧密贴合并形成良好的绝缘层；- 使用手指或者工具将胶带捏紧，确保修复效果与原来的绝缘层相当。

2. 导线焊接修补当电线导线断裂或者接头损坏时，可以考虑使用导线焊接修补方法。

导线焊接可以确保连接牢固，电流流动顺畅。

具体步骤如下：- 使用焊锡和焊台，将焊锡融化在接头或断裂导线上；- 将焊锡融化时，确保焊锡完全覆盖接头或断裂导线，并与其它导线接触良好；- 等待焊锡冷却后，使用绝缘胶带将焊接部位覆盖，以确保绝缘性能。

3. 电线接头更换若电线接头损坏严重或不可逆修复，建议更换电线接头。

在更换电线接头时，请按照以下步骤进行：- 切断损坏的接头，确保切断部分平整；- 根据需要，选择相应的电线接头规格；- 使用绝缘胶管将电线暴露部分裹紧，并进行绝缘处理；- 将新的接头插入电线，确保插紧；- 使用绝缘胶水进行绝缘处理。

安全注意事项在进行电线修补时，请务必注意以下安全事项：- 请确保电源已断开，以免触电；- 在使用焊锡时，请戴好防护眼镜，以防烟雾或溅落物伤害眼睛；- 在进行电线修补时，请确保操作环境干燥，以防止短路或电线损坏。

以上是电线修补方案的介绍和几种常见的修补方法。

根据具体情况选择合适的修补方法，并确保遵守相应的安全操作规范。

任何涉及电气设备的修复工作都应该由专业人员进行。

低压塑料绝缘电力电缆绝缘破损修补方法导语：聚氯乙烯材料属于热塑性材料，作为电缆绝缘层破损修补时应采用热焊形式。

为了保证和加强修补处的电气性能和机械性能，采用绝缘胶带对修补处进行单层重叠绕包，绕包要平整。

电力电缆是在电力系统中传输或分配大功率电能用的电缆。

随着世界范围内的石油化学工业大发展，塑料绝缘电力电缆由于其制造工艺简单，施工、维护便捷，成为低压电力电缆中的重要品种。

然而在塑料绝缘电缆挤制过程中不免会产生碰伤、刮伤、压伤、击穿等缺陷点，为了保证定长生产、减少废品，同时确保成品电缆电气性能满足标准要求，需要寻找合适的绝缘破损修补方法。

1 热焊接修补法热焊接法是使用一把功率合适的电烙铁，用烙铁热使绝缘融合。

1.1 低压聚氯乙烯绝缘型电缆聚氯乙烯材料属于热塑性材料，作为电缆绝缘层破损修补时应采用热焊形式。

为了保证和加强修补处的电气性能和机械性能，采用绝缘胶带对修补处进行单层重叠绕包，绕包要平整。

1.2 低压交联聚乙烯绝缘型电缆交联聚乙烯材料属于热固性材料，硅烷交联后绝缘分子网状固化。

在绝缘线芯煮水交联工艺前，绝缘破损修补采用热焊法修补，然后使用透明胶带对修补处进行绕包，防止修补处脱落;在绝缘线芯煮水交联工艺后，绝缘层破损应先采用热焊法修补，再用耐压等级为35kV级高压自粘胶带进行重叠绕包，并且保证高压胶带绕包必须平整。

2 热缩管修补法热缩管修补法是把尺寸合适的热缩管套于缺陷点，加热收缩及紧包缺陷处。

无论绝缘料采用热塑性聚氯乙烯料还是热固性交联聚乙烯料，标称截面小于10mm2的绝缘线芯，应采用热缩管进行修补，热缩管修补完成后，用绝缘胶带进行缠绕。

3 修补方法比较热焊接修补法通过电烙铁等工具修补，绝缘层性能可达到完整电缆水平，但修补工艺相对复杂，要求操作人员具备较高的技术水平。

对于截面较小的线芯，若采用热焊接法修补，不易保证修补质量，应采用热缩管修补法。

为了保证修补后的绝缘线芯的电气性能满足标准要求，必须进行绝缘层火花检验、成品电压3.5kV/5min耐压试验。

电缆修复方法和材料
电缆修复是指使用各种材料和技术来修复损坏的电缆,以延长其使用寿命或满足特定的需求。

以下是电缆修复的一些方法和材料:
1. 电缆接头修复:电缆接头是电缆连接的两个部分,如果它们损坏或断裂,可以使用电缆接头焊接机或热缩套管来修复。

这些材料可以将其连接起来,并确保电缆连接紧密。

2. 电缆绝缘层修复:如果电缆绝缘层受损或破裂,可以使用绝缘油或绝缘套管来修复。

这些材料可以恢复电缆的绝缘性能,并确保其安全性。

3. 电缆导体修复:如果电缆导体损坏或断裂,可以使用导体再生材料或导体替换材料来修复。

这些材料可以重新制造电缆导体,确保其性能和安全性。

4. 电缆屏蔽层修复:如果电缆屏蔽层受损或破裂,可以使用屏蔽修复材料来修复。

这些材料可以恢复电缆屏蔽层的性能,并确保其安全性。

5. 电缆更换:如果电缆无法修复或无法满足需求,可以考虑更换电缆。

更换电缆可以确保更好的性能和安全性,特别是在一些重要的应用中。

在电缆修复过程中,选择合适的方法和材料非常重要。

需要根据电缆损坏的具体情况来选择最适合的方法和材料。

此外,还需要确保修复后的电缆符合相关的标准和要求,以确保其安全性和性能。

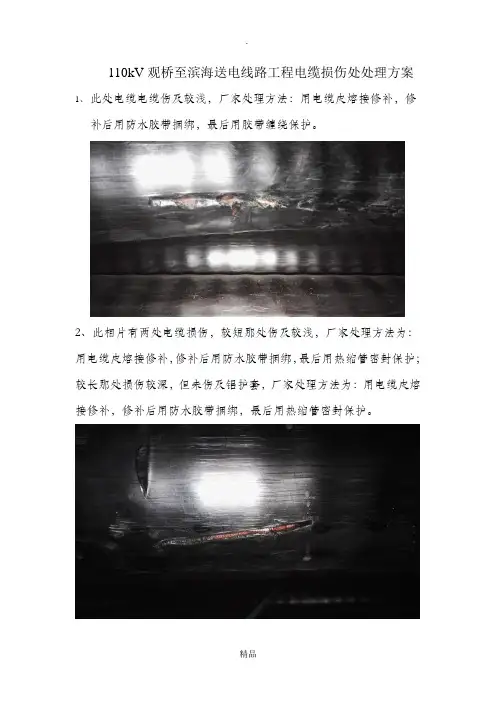

110kV观桥至滨海送电线路工程电缆损伤处处理方案1、此处电缆电缆伤及较浅，厂家处理方法：用电缆皮熔接修补，修
补后用防水胶带捆绑，最后用胶带缠绕保护。

2、此相片有两处电缆损伤，较短那处伤及较浅，厂家处理方法为：用电缆皮熔接修补，修补后用防水胶带捆绑，最后用热缩管密封保护；较长那处损伤较深，但未伤及铝护套，厂家处理方法为：用电缆皮熔接修补，修补后用防水胶带捆绑，最后用热缩管密封保护。

3、电缆修补前，先摇绝缘测试：测试合格，外护套绝缘为1000MΩ.如有侵权请联系告知删除，感谢你们的配合！。

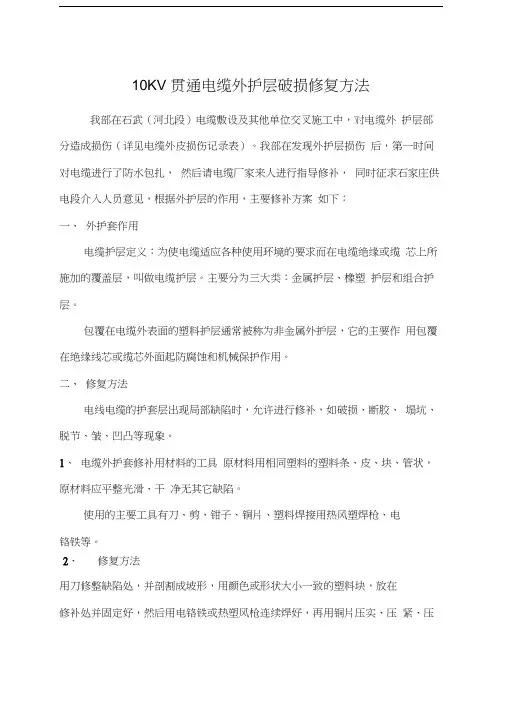

10KV 贯通电缆外护层破损修复方法我部在石武（河北段）电缆敷设及其他单位交叉施工中，对电缆外护层部分造成损伤（详见电缆外皮损伤记录表）。

我部在发现外护层损伤后，第一时间对电缆进行了防水包扎，然后请电缆厂家来人进行指导修补，同时征求石家庄供电段介入人员意见，根据外护层的作用，主要修补方案如下：一、外护套作用电缆护层定义：为使电缆适应各种使用环境的要求而在电缆绝缘或缆芯上所施加的覆盖层，叫做电缆护层。

主要分为三大类：金属护层、橡塑护层和组合护层。

包覆在电缆外表面的塑料护层通常被称为非金属外护层，它的主要作用包覆在绝缘线芯或缆芯外面起防腐蚀和机械保护作用。

二、修复方法电线电缆的护套层出现局部缺陷时，允许进行修补，如破损、断胶、塌坑、脱节、皱、凹凸等现象。

1、电缆外护套修补用材料的工具原材料用相同塑料的塑料条、皮、块、管状，原材料应平整光滑、干净无其它缺陷。

使用的主要工具有刀、剪、钳子、铜片、塑料焊接用热风塑焊枪、电铬铁等。

2、修复方法用刀修整缺陷处，并剖割成坡形，用颜色或形状大小一致的塑料块，放在修补处并固定好，然后用电铬铁或热塑风枪连续焊好，再用铜片压实、压紧、压平。

焊接塑料时，注意温度不要太高，以免修补处塑料焦烧。

缺陷处采用10KV 电力电缆专用热缩带搭盖绕包，并进行热缩处理，注意绕包时二端长出缺陷处50~100mm,且包覆应平整光滑。

3、修复方法比较：第一种修复方法通过铬铁等工具修补后的电缆外护层性能可达到完整电缆的水平。

能将受损之电缆外护套密封并绝缘。

修复工艺相对复杂,要求修复人具备较高的技术水平。

第二种修复方法用10KV 电力电缆专用热缩带缠绕在电缆损坏处, 并进行热缩处理, 起到防水密封和绝缘保护。

修复工艺相对简单, 修复人简单培训后可操作完成。

通过我部咨询电缆厂家技术人员,如果出厂前出现电缆外护层缺陷和损坏,厂家一般采用第一种方法进行维修,并经试验验证,完全满足电缆各种电气性能。

第二种方法一般用在现场电缆外护层损坏处理,石家庄供电段根据运行经验进行推荐和认可,并现场监督我部完成修复。

电力电缆护套修补介绍
电力电缆的护层的作用是保护线芯不受损伤，如果里面再加些其他成分可具有阻燃、防水等作用。

在电缆制造或者敷设过程中，难免会有损伤，常见有局部擦破、受外力破损、拖伤等。

这些破损如果处理不当会造成电缆进水或者腐蚀内层。

最终导致运行故障。

一、常规修复方法
较常见的事采用本体护套皮，用加热源进行加热，然后再摁一下。

缺点是温度掌握不准，容易焦烧，外面看着好了，里面其实还没有烘透，外观也不好看。

二、新型修复材料
将需要修复的破损处处理干净，找一块本体护套皮先固定到破损处，绕后绕包高温带进行均匀加热，用手套绕四周缓慢推平，无鼓包状。

等冷却好
后打开即完成。

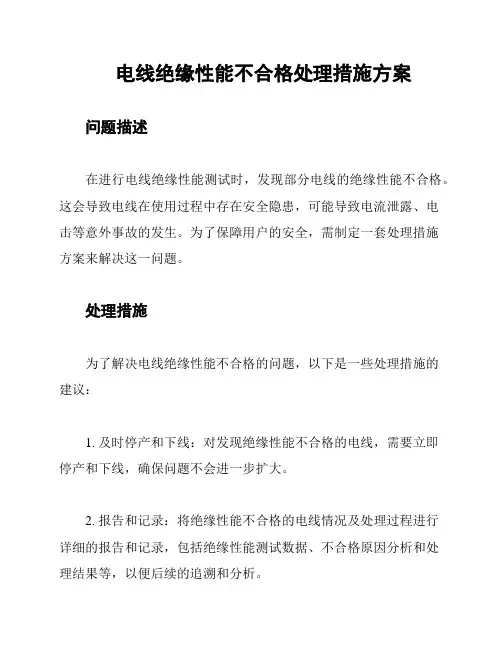

电线绝缘性能不合格处理措施方案问题描述在进行电线绝缘性能测试时，发现部分电线的绝缘性能不合格。

这会导致电线在使用过程中存在安全隐患，可能导致电流泄露、电击等意外事故的发生。

为了保障用户的安全，需制定一套处理措施方案来解决这一问题。

处理措施为了解决电线绝缘性能不合格的问题，以下是一些处理措施的建议：1. 及时停产和下线：对发现绝缘性能不合格的电线，需要立即停产和下线，确保问题不会进一步扩大。

2. 报告和记录：将绝缘性能不合格的电线情况及处理过程进行详细的报告和记录，包括绝缘性能测试数据、不合格原因分析和处理结果等，以便后续的追溯和分析。

3. 设备维护和更换：对发现绝缘性能问题的电线，必须对相关设备进行维护和更换，确保电线的绝缘性能达到标准要求。

维护包括清洁和修复绝缘层等工作，更换需要更换的电线。

4. 质量把关和监控：建立严格的质量把关和监控机制，确保生产过程中电线绝缘性能的合格率。

此外，还需要加强对供应商的质量管理，确保提供的电线符合标准要求。

5. 培训和教育：加强员工的培训和教育，提高他们对电线绝缘性能的认识和重视程度，确保他们在生产过程中能够正确处理绝缘性能不合格问题。

6. 安全意识提升：加强员工的安全意识，做好使用电线的安全操作指导，提醒员工注意绝缘性能不合格可能带来的安全风险，避免不必要的事故发生。

实施计划为了有效执行上述处理措施，制定以下实施计划：1. 时间安排：根据处理措施的紧急程度，制定明确的时间安排，确保处理措施能够及时有效地实施。

2. 资源分配：为处理措施提供足够的人力、财力和物力资源，确保处理措施的顺利实施。

3. 跟踪和评估：定期跟踪和评估绝缘性能不合格问题的处理情况，及时调整处理措施和实施计划，确保问题得到根本解决。

4. 管理层支持：争取管理层的支持和配合，采取必要的措施确保处理措施能够得到有效的执行和落实。

结论通过对电线绝缘性能不合格问题的处理措施方案的制定和实施计划的安排，可以解决电线绝缘性能不合格问题，并从根本上提升电线的绝缘性能，确保用户的安全。

110kV及以上电缆线路外护套缺陷的查找及修复摘要：110kV及以上的电缆线路，其外护套对于电缆的意义非常重要，如果电缆的外护套出现破损或出现技术缺陷，会对电缆的金属护套的接地产生影响而产生环流，进而导致金属护套发热，降低电缆的输电能力，并且还会加速外护套的老化。

探测电缆外护套缺陷的主要方法为确定缺陷的性质、粗侧以及精测缺陷点，而外护套缺陷的修复则被分为四个步骤。

本次研究借助真实案例分析电缆线路外护套的缺陷查找及修复策略。

关键词：110kV；电缆线路；外护套缺陷；查找及修复1导言110kV 及以上电缆线路的外护套对电缆的保护作用不容替代，除了防护，它还能起到电气绝缘的作用。

当外护套出现缺陷而导致金属护套接地，金属护套就会形成一个接地的回路系统，这个回路系统就会形成环流。

在形成了环流之后，就会造成线路损耗的大幅度增加，金属护套会因线路电阻的增加而不断升温，这样一来，线路的输电能力就会减弱。

2产生电缆线路外护套缺陷的原因（1）生产厂家在制造的过程中，受到诸如制造工艺等因素的影响，当外护套一出厂，其实就已经存在质量缺陷了。

（2）在敷设施工的过程中，外护套会因为某些外力作用而出现损伤，主要因素为：第一，在进行线路敷设之前，未对施工现场进行彻底的清理工作，导致硬物对电缆造成损伤；第二，在进行电缆线路穿管的过程中，本应对预埋管线进行打磨处理，但实际操作中往往忽略这一问题，导致管内壁的尖刺物伤害外护套；第三，敷设过程中，由于牵引头和电缆的本体连接断裂，造成外护套出现损伤；第四，在敷设过程中出现野蛮施工等问题，造成外护套被割伤或划伤；第五，敷设完成后，施工人员没有进行有效的监护，电缆在后续使用过程中被人为损坏；第六，在完成敷设工作后，工作人员未按照要求固定电缆，在后期运行时，电缆出现滑落的情况。

（3）在制作电缆的接头时，由于没有采用合理的施工工艺而造成缺损的情况，主要有：第一，在制作接头时，接地线不具有良好的密封性，导致进水或受潮；第二，在竣工之前，没有将石墨导电层完全刮除，形成放电通路。

绝缘护套不良的修复方法一、适用范围电线电缆的PVC绝缘层和护套层出线局部缺陷时，允许进行进行修补，如断胶、塌坑、脱节、皱褶、凹凸、耳朵、包棱、击穿、接头等现象。

二、使用的材料和器械原材料用相同塑料的塑料条、皮、块、管，原材料应平整光滑、干净，无其他缺陷。

使用的器械是细木锉、刀、剪、钳子、螺丝刀、铜片或平整光滑的电缆纸。

塑料焊接用热风塑焊枪、电烙铁、焊枪功率在300W以上。

三、局部缺陷的修补方法击穿点、孔眼、塌坑等修补方法用刀修整缺陷，并剖割成45°角的坡形状大小一致的塑料块，放在修补区上，用钳子或螺丝刀固定好，然后用热风速焊枪连续焊好，用铜片压实、压紧、压平。

焊接塑料时，注意焊枪热风温度不要太高，以免修补处塑料焦烧。

修好后的缺陷处经火花机试验，不击穿为合格用刀在塑料层缺陷部位割成45°角的坡形，去形状、颜色、厚度一致的塑料块或条，用钳子或螺丝刀固定好后，用热风速焊枪接好，然后用铜片压实、压紧、压平，最后经火花机试验，不击穿为合格。

把塑料缺陷用刀刮平，凹陷部分用相同的塑料条在热风塑焊枪的作用下填平，然后用铜片在缺陷修复处压平、压紧、压实，经火花机试验，不击穿为合格。

四、大接头的修补方法1）一般大接头的修补：把断胶的两边用刀在塑料层上沿圆周割削成45°角的坡形，取清洁干净、颜色和厚度一致，长度和外径与断胶处一致的塑料管，在管一侧沿轴线上割削成相互为45°角的开口套在断胶处，用细铜丝等距离扎紧，然后用相同的塑料条在热风塑焊枪的焊接下，粘接焊好，再用铜片压实、压紧、压平。

经火花机试验不击穿为合格。

2）生产过程中大接头的修补：在生产过程中，由于其他原因在成暂时停车，护套断开，可以连续接头。

其方法是，把塑料护套割削成45°角的圆周坡形，退到机头，伸入模芯嘴内 30mm长，然后跑胶，把胶跑好后，机组人员相互配合好，开车时用手把塑料层连接好，然后再整形修补。

3）对电缆护套离一端头较长的长度上出现质量缺陷，而另一断头大部分护套良好，电缆长度定尺，也可采用生产过程中大接头的修补方法。

110kV观桥至滨海送电线路工程电缆损伤处处理方案1、此处电缆电缆伤及较浅，厂家处理方法：用电缆皮熔接修补，修
补后用防水胶带捆绑，最后用胶带缠绕保护。

2、此相片有两处电缆损伤，较短那处伤及较浅，厂家处理方法为：用电缆皮熔接修补，修补后用防水胶带捆绑，最后用热缩管密封保护；较长那处损伤较深，但未伤及铝护套，厂家处理方法为：用电缆皮熔接修补，修补后用防水胶带捆绑，最后用热缩管密封保护。

3、电缆修补前，先摇绝缘测试：测试合格，外护套绝缘为1000MΩ.
Welcome To Download !!!
欢迎您的下载，资料仅供参考！。

在电缆的现场敷设过程中电缆护套表面刮伤破损的现象是普遍存在的，损伤轻微的只伤及了护套，如何修补能保证质量，而且修补时间短，又能保证质量日益成为电缆消费者普遍关心的问题。

而且投入小，在现场的恶劣条件下又容易实现，因此现场护套的修补技术及质量日益成为用户关心的问题。

电缆的现场施工条件一般比较恶劣，可能位于初步建设的发电厂，也可能位于初步正在建设的野外新建铁路，可能在桥架上，还可能在电缆隧道内，由于野外电缆护套的修补都采用塑焊枪进行，而且塑焊枪的加热需要220V的交流电，而处于新兴建设的野外工程，现场一般都缺乏电源，或者有电源可能由于现场电缆的敷设位置的随即性，给电源的提供带来了一定的困难，因此要实现电缆的护套的修补，一方面是人员的到位，另一方面主要是电源的提供，只有作好上述两件基础准备工作，才能实现电缆护套修补工作的正常开展和进行。

为便于电缆修补工作的顺利进行，施工单位要配备有野外小型发电机。

同时处于现场修补的方便现在提供的塑料焊枪的质量要过硬。

喷头加热面积要大，而且加热速度要快。

而且电缆放线过程破损部位具有随机性，在一般的城市和平原地区，此项工作比较好开展，但是在一些山区地带，由于收到复杂地形的影响，电缆的修补工作其实是很艰难的。

因此要减少相应方面的投入和快速解决问题，一个很关键的问题是电缆敷设过程人员的配备数量必须足够，而且采用正规的电缆专业敷设设备进行正规放线，避免和减少电缆放线过程中出现护套破损的现象。

电缆的现场修补方面需要的技术不是很高，电缆敷设施工单位，在电缆发生破损后，一定要在确认电缆内部没有受到损伤的前提下，然后在对电缆进行修补，否则电缆护套修补的实际意义不大。

电缆的修补一定要及时，否则时间一长外部的水分和潮气进入，将会影响电缆的正产使用寿命。

在南方梅雨天气电缆端部在敷设完毕后，对电缆的端头因没有及时进行密封处理，造成流入电缆沟内的水分进入电缆断头10-20米不等，剥开端头的绝缘发现导体都已全部发黑，从而造成敷设后电缆的浪费，因此对于敷设完毕的电缆还是要加强相应方面的检查，维护和保管，防止电缆在通电使用前应现场各种外部因素造成电缆寿命的缩短和终结。

10KV电力电缆单相绝缘故障快速修复施工工法10KV电力电缆单相绝缘故障快速修复施工工法一、前言电力电缆是重要的能源传输装置，在使用过程中可能会出现单相绝缘故障。

针对10KV电力电缆单相绝缘故障，本文将介绍一种快速修复施工工法，以解决绝缘故障的问题。

二、工法特点该工法具有以下特点：1. 快速修复：采用该工法可大大缩短修复时间，减少停电时间，降低对用电的影响。

2. 施工简便：施工过程简单，不需要破坏电缆绝缘皮，降低维护成本。

3. 修复效果可靠：修复后的电缆绝缘性能良好，能够保证电力传输的稳定性。

4. 灵活应用：适用于各种环境条件的快速修复工作。

三、适应范围该工法适用于10KV电力电缆单相绝缘故障的修复，无论是在城市还是农村、地下还是架空，都能够灵活应用。

四、工艺原理该工法基于以下理论和实际应用：1. 引导线原理：通过在绝缘故障段两头引入引导线，使电流形成环路，实现修复。

2. 节能原理：由于不需要破坏绝缘皮进行修复，节约维护成本。

3. 线路保护原理：通过在引导线两端设置跳闸开关，实现对故障线路的保护。

五、施工工艺施工过程包括以下阶段：1. 断电和安全措施：确保施工过程安全可靠。

2. 切割绝缘故障段：根据实际情况切割绝缘故障段。

3. 引导线连接：将引导线连接至故障段两侧。

4. 引导线接地：将引导线接地，确保电流环路形成。

5. 安装跳闸开关：在引导线两端安装跳闸开关，实现对故障线路的保护。

6. 检测和试验：对修复后的线路进行检测和试验，确保修复效果可靠。

六、劳动组织根据实际情况，合理组织施工人员，确保施工进度和质量。

七、机具设备施工过程中需要的机具设备包括切割工具、连接工具、接地工具、测量仪器等。

八、质量控制通过严格质量控制，确保施工过程中的各项工作符合设计要求，包括引导线连接牢固可靠、跳闸开关安装正确等。

九、安全措施施工过程中需注意遵守安全操作规程，使用安全防护设备，如绝缘手套、安全帽等，并进行安全培训。

电缆外护套绝缘不良的原因及解决措施文章从施工的110kv、220kv电缆工程入手，对工程中常遇到的一些XLPE 单芯电缆外护套绝缘不良的原因及一些应注意的问题进行了分析，并提出一些解决措施，为施工中确保电缆外护套绝缘合格、完好提供了经验。

标签：XLPE单芯电缆；外护套绝缘；因素；措施引言目前我国城市电网中110kv及以上XLPE电缆均为单芯电缆，单芯电缆的外护套绝缘不良，极为可能被冲击过电压击穿，使单芯电缆金属护套两点或多点接地，金属护套形成环流而影响电缆的输送容量和使用寿命。

由此可见加强施工中电缆外护套绝缘质量监控，防止电缆外护套绝缘损伤，是保证电网安全运行的重要措施之一。

下面结合110kv、220kv电缆工程，来浅谈施工中110kv及以上XLPE 单芯电缆外护套绝缘不良的原因及解决措施。

1 施工中110kv及以上XLPE单芯电缆外护套绝缘不良的原因1.1 电缆生产时外护套本身质量因素110kv及以上XLPE单芯电缆外护套在生产时由于胶料问题（如有杂质、受潮、没有塑化完全等）、押出机螺杆损坏后，留有胶化不良残留物、押出时温度过高及绕盘等诸多因素影响，致使外护套表面有像小疙瘩的小点点附着在表面，严重的出现外护套气泡，甚至龟裂和划痕现象。

一旦浸泡在水中，极易造成外护套绝缘阻值下降，甚至为零。

如在温州某110kv电缆进线工程中，就出现电缆外护套有气泡、龟裂现象。

电缆敷设好填上砂后，电缆外护套绝缘阻值测试为零。

由于及时发现并采取了修补措施，才保证了外护套绝缘合格。

1.2 施工时破坏因素110kv及以上XLPE电缆目前外护套较多选用PE（聚乙烯）护套来增强防水性。

但PE护套耐磨性较差，极易产生划痕，从而造成外护套绝缘不良现象。

1.2.1 电缆排管施工质量不好因素电缆排管在施工时如有混凝土砂浆留在管口内、电缆排管接头处俩管口高低错落，那极易造成电缆敷设时外护套有划痕，从而有可能使电缆外护套刮伤而使绝缘不良。
