《材料科学基础》名词解释第一章材料结构的基本知识1、晶体材料的组织：指材料由几个相(或组织单元)组成，各个相的相对量、尺寸、形状及分布。
第二章材料的晶体结构1、空间点阵：将理想模型中每个原子或原子团抽象为纯几何点，无数几何点在三维空间规律排列的阵列2、同素异构：是指有些元素在温度和压力变化时，晶体结构发生变化的特性3、离子半径：从原子核中心到其最外层电子的平衡距离。
4、离子晶体配位数：在离子晶体中，与某一考察离子邻接的异号离子的数目称为该考察离子的配位数。
5、配位数：晶体结构中任一原子周围最近邻且等距离的原子数6、致密度：晶体结构中原子体积占总体积的百分数；第三章高分子材料的结构1、聚合度：高分子化合物的大分子链是出大量锥告连成的。
大分子链中链节的重复次数叫聚合度2、官能度：指在一个单体上能和别的单体发生键合的位置数目3、加聚反应：由一种或多种单体相互加成而连接成聚合物的反应；4、缩聚反应：由一种或多种单体相互混合而连接成聚合物，同时析出(缩去)某种低分子物质(如水、氨、醉、卤化氢等)的反应；5、共聚：由两种或两种以上的单休参加聚合而形成聚合物的反应。
第四章晶体缺陷1、晶体缺陷：实际晶体中与理想的点阵结构发生偏差的区域；2、位错密度：晶体中位错的数量，是单位体积晶体中所包含的位错线总长度；3、晶界：同一种相的晶粒与晶粒的边界；4、晶界内吸附：少量杂质或合金元素在晶体内部的分布是不均匀的，它们常偏聚于晶界，称这种现象为晶界内吸附；第五章材料的相结构及相图1、固溶体：当合金相的晶体结构保持溶剂组元的晶体结构时，这种相就称为一次固溶体或端际固溶体，简称固溶体。
2、拓扑密堆积：如两种不同大小的原子堆积，利用拓扑学的配合规律，可得到全部或主要由四面体堆垛的复合相结构，形成空间利用率很高、配位数较大(12、14、15、16等)一类的中间相，称为拓扑密堆积。
3、电子浓度：固溶体中价电子数目e与原子数目之比。
4、间隙相：两组元间电负性相差大，且/1≤0.59具有简单的晶体结构的中间相5、间隙化合物：两组元间电负性相差大，且/≥0.59所形成化合物具有复杂的晶体结构。

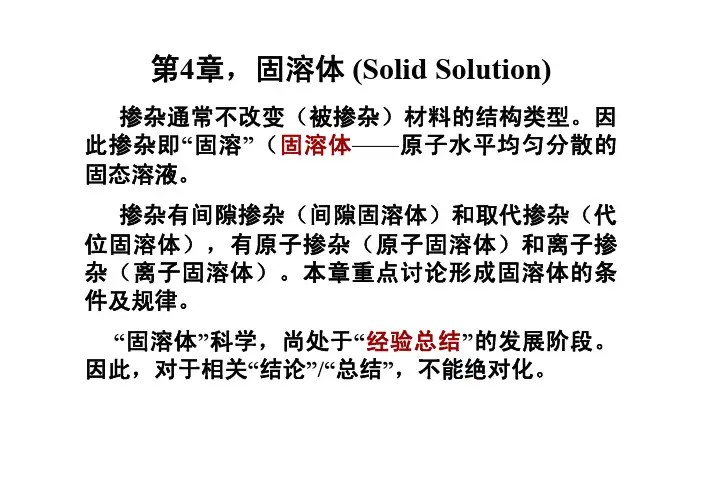

第4章，固溶体(Solid Solution)掺杂通常不改变（被掺杂）材料的结构类型。
因此掺杂即“固溶”（固溶体——原子水平均匀分散的固态溶液。
掺杂有间隙掺杂（间隙固溶体）和取代掺杂（代位固溶体），有原子掺杂（原子固溶体）和离子掺杂（离子固溶体）。
本章重点讨论形成固溶体的条件及规律。
“固溶体”科学，尚处于“经验总结”的发展阶段。
因此，对于相关“结论”/“总结”，不能绝对化。
杂质原子导入引起晶格畸变，一定区域内的原子拉或压应力，系统能量增加。
当能量增加到一定程度，主体结构不再稳定，这就是固溶极限。
“15％规律”的不严格性：掺杂导致晶格畸变和能量升高，从而限制了极限掺杂量。
晶格畸变和能量升高，不但与尺寸差（ΔR）有关，同时与掺杂原子或离子的性质有关（例如可变形性），以及主结构的键合力（材料的理论弹性模量E）有关。
材料的E 越大，掺杂原子的尺寸限制就越严格，这时ΔR可能降低到8～10％。
相反，若主体结构较为开放，E较小，ΔR可能增大到21％。
一般而言：ΔR<15%：形成连续固溶体（必要条件，而非充要条件）；15%～30%：形成有限固溶体；ΔR>30%，固溶度很低或不能形成固溶体。
b) 电负性因素：掺杂原子和主结构原子的Pauling 电负性差别越大，元素周期表中距离越远，元素间易形成化合物（ΔE > 0.4)，而不易形成固溶体。
另一较普遍的规律：当掺杂原子在体系中可以多种状态存在是，它的固溶度将发生改变。
物种越稳定，固溶度越小。
例如，Fe-C固溶体中，碳可有两种形态——FeC3或石墨，石墨远比FeC3稳定，因此，FeC3在Fe中的固溶度远大于C。
二元合金体系：掺杂金属原子的价电子数与主体金属 原子的价电子数差别越大，固溶度越低。
例如：Zn （二价）、Ga（三价）、Ge（四价）、As（五价）在 一价金属（Cu、Ag、Au）中的固溶度分别为38.5 at％、 19.5 at%、11.8 at％、7 at％。
