P D M S基本操作PDMS培训教程第一部分基本操作首先登陆进入PDMS，登陆界面如下：图1 PDMS12.0登陆界面此次练习我们选择PDMS自带的示范项目Sample，用户名为SAMPLE，密码SAMPLE（注意是大写），MDB选择SAMPLE，Module选择Design模块，即三维设计模块。
进入系统后，首先看到的是Design模块的主界面：图2 Design模块主界面现在我们先对经常使用的菜单和工具栏，按钮认识一下：1.设计导航器图3 设计导航器设计导航器是设计过程中频繁使用的工具。
ZON EI/100-B -2D ISHN O ZZN /C 1101-N 1SU B E/STRUCTURE图4 一个工厂（单元）的数据库层次结构WORLD —建立数据库时，自动生成一个WORLD 。
在导航器中只能看到一个WORLD 。
SITE —可以是整个工厂，也可以是一个单元，一个项目。
在一个PDMS 项目中可以有多个SITE 。
ZONE —它不是一个物理分区，而是同类元件的集合，可以当作一个逻辑组。
例如PIPE ZONE ，EQUIPMENT ZONE ，STRUCTURES ZONE 。
EQUIPMENT ，STRUCTURES ，PIPES —指定了类型和名字，这一级下面才是你在图形屏幕中能实际看到的实体。
PRIMITIVE —组成模型的基本体，包括box ，cylinder ，dish 等。
2. 视图控制工具栏图5 视图控制工具栏3. History工具栏图6 History工具栏History工具栏主要用来显示当前元素(CE)，CE是PDMS里一个非常重要的概念，很多操作都是针对当前元素（CE）的，请大家要牢记！所谓的CE=current element表示当前元素，当前元素可以是一个元素（如一个弯头或一个法兰），也可以是元素的集合（如一根管线，一个设备）。
当前元素的更改可以通过设计导航器或Members窗口实现，Members窗口下面将讲到。

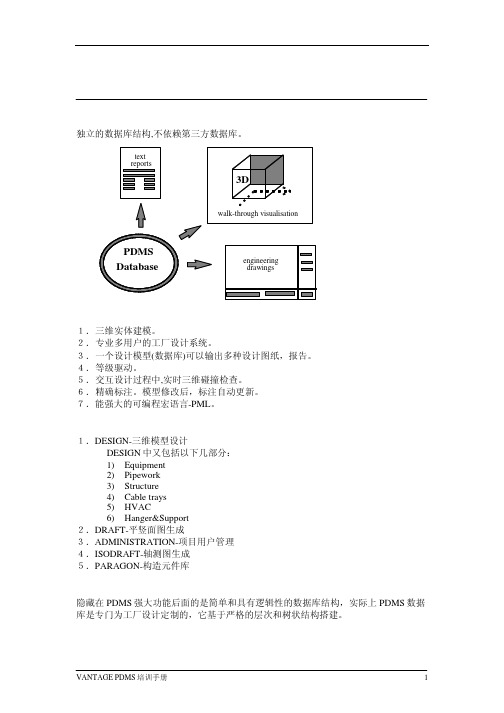

ＰＤＭＳ基础数据中心 独立的数据库结构,不依赖第三方数据库。
主要优点１． 三维实体建模。
２． 专业多用户的工厂设计系统。
３． 一个设计模型(数据库)可以输出多种设计图纸，报告。
４． 等级驱动。
５． 交互设计过程中,实时三维碰撞检查。
６． 精确标注。
模型修改后，标注自动更新。
７．能强大的可编程宏语言-PML。
主要模块（Ｍｏｄｕｌｅ）１．DESIGN-三维模型设计DESIGN中又包括以下几部分：1) Equipment2) Pipework3) Structure4) Cable trays5) HVAC6) Hanger&Support２．DRAFT-平竖面图生成３．ADMINISTRATION-项目用户管理４．ISODRAFT-轴测图生成５．PARAGON-构造元件库ＰＤＭＳ数据库层次（Ｄａｔａｂａｓｅ ｈｉｅｒａｒｃｈｙ）隐藏在PDMS强大功能后面的是简单和具有逻辑性的数据库结构，实际上PDMS数据库是专门为工厂设计定制的，它基于严格的层次和树状结构搭建。
SITEZO N EE Q U I IPIPE PIPE/100-B-2D ISH N O Z ZN Y LB R A NB R A N/100-B-2-B1/C1101-N1S U B E/STRUCTUREWORLD —建立数据库时，自动生成一个WORLD 。
在导航器中只能看到一个WORLD 。
SITE —可以是整个工厂，也可以是一个单元，一个项目。
在一个PDMS 项目中可以有多个SITE 。
ZONE —它不是一个物理分区，而是同类元件的集合，可以当作一个逻辑组。
例如PIPE ZONE ，EQUIPMENT ZONE ，STRUCTURES ZONE 。
EQUIPMENT ，STRUCTURES ，PIPES —指定了类型和名字，这一级下面才是你在图形屏幕中能实际看到的实体。
PRIMITIVE —组成模型的基本体，包括box ，cylinder ，dish 等。
PDMS基础操作
PDMS（Plant Design Management System）是一种广泛应用于工程设
计和建设行业的三维建模软件。
它可以帮助工程师进行管道设计、设备设计、结构设计等多个方面的工程操作，提高设计效率和精确度。
首先是创建模型。
打开PDMS软件后，选择“Create a new model”
来创建一个新的模型。
然后选择合适的模型存储位置和名称，并设置坐标
系统。
接着选择模型类型和尺寸，可以选择2D或3D模型，以及自定义尺寸。
第二步是导入设备和管道。
选择“Equipment”菜单，然后选择“Create simple equipment”来创建设备，例如容器、泵或压力容器等。
选择设备类型后，填写相关参数，例如设备名称、尺寸、位置等。
导入管
道的方法类似，选择菜单中的“Piping”选项，然后选择“Create pipeline”进行管道的创建。
第四步是布局设备和管道。
在PDMS中，可以通过选择设备和管道的
布局方式进行更好的可视化和空间利用。
可以使用菜单中的“Layout”选
项来选择设备和管道的布局方式，例如水平布局或垂直布局。
还可以使用“Auto connect”选项来自动连接管道和设备，以提高布局的效率。
最后是输出模型。
在完成设备和管道的布局后，可以选择菜单中的“Output”选项来输出模型。
可以选择输出的文件格式，例如DWG、DGN
或STEP等。
还可以选择输出图纸的比例和样式，以及选择相应的图层和
视图。
VPDVANTAGE Plant Design System工厂三维布置设计管理系统PDMS土建设计培训手册土建设计这里土建设计主要指墙、地板和刮板等模型。
数据库层次结构土建设计数据库层次结构如下图所示：储存区域练习一：创建土设计型前的准备１． 进入土建设计模块。
启动PDMS，以MDB/STRUC，用户STRUC（密码STRUC）登陆SAM项目。
进入 DESIGN 模块，选择Design> Design>Structures>Walls & Floors 菜单。
２． 创建各管理层次。
如下图所示：1) 创建SITE。
Create>Site，命名为/BUILDING.SITE ；Purpose中选择CIVIndustrial Buildings。
2) 创建ZONE。
Create>Zone，选择自动命名；Purpose中选择CIV Building。
3) Create>Structure，选择自动命名；Purpose中选择LEVL Building Level。
4) Create>Framework，选择自动命名；Purpose中选择FLOO Floors。
自动生成的名称为Building_01_LEVEL_01_FLOORS_01。
5) Create>Framework，选择自动命名；Purpose中选择WALL Walls。
自动生成的名称为Building_01_LEVEL_01_WALLS_01。
３． 在FRMW /Building_01_LEVEL_01_FLOORS_01下，选择Create>Compound>Floor。
４． 在FRMW /Building_01_LEVEL_01_WALLS_01下，选择Create>Compound>wall。
５． 在ZONE /Building_01下，创建另一STRU /Building_01_LEVEL_02。
VPDVANTAGE Plant Design System工厂三维布置设计管理系统PDMS基础培训手册PDMS基础数据中心独立的数据库结构,不依赖第三方数据库。
主要优点１．三维实体建模。
２．专业多用户的工厂设计系统。
３．一个设计模型(数据库)可以输出多种设计图纸，报告。
４．等级驱动。
５．交互设计过程中,实时三维碰撞检查。
６．精确标注。
模型修改后，标注自动更新。
７．能强大的可编程宏语言-PML。
主要模块(Module)１．DESIGN-三维模型设计DESIGN中又包括以下几部分：1) Equipment2) Pipework3) Structure4) Cable trays5) HVAC6) Hanger&Support２．DRAFT-平竖面图生成３．ADMINISTRATION-项目用户管理４．ISODRAFT-轴测图生成５．PARAGON-构造元件库PDMS数据库层次(Database hierarchy)隐藏在PDMS强大功能后面的是简单和具有逻辑性的数据库结构，实际上PDMS数据库是专门为工厂设计定制的，它基于严格的层次和树状结构搭建。
WORLDSITE/STABILIZERZONEEQUI EQUIPIPE PIPE/C1101/100-B-2CYLIDISH NOZZNBOX NCYLELBO FLAN VALVBRANBRAN/100-B-2-B1/C1101-N1SUBE/S TR U C TU R EWORLD —建立数据库时，自动生成一个WORLD 。
在导航器中只能看到一个WORLD 。
SITE —可以是整个工厂，也可以是一个单元，一个项目。
在一个PDMS 项目中可以有多个SITE 。
ZONE —它不是一个物理分区，而是同类元件的集合，可以当作一个逻辑组。
例如PIPE ZONE ，EQUIPMENT ZONE ，STRUCTURES ZONE 。
EQUIPMENT ，STRUCTURES ，PIPES —指定了类型和名字，这一级下面才是你在图形屏幕中能实际看到的实体。
FEDI三维设计集成系统培训手册第一部分：PDMS基础三维工作组二OO八年九月学习目标 z了解主要模块功能z了解数据库层次z了解权限设置z掌握视图基本操作z掌握本专业常用工具栏操作z掌握命令栏及常用命令1.1.PDMS概念P lant D esign M anagement S ystem ＝ PDMS 1.2.PDMS基础1.2.1. 主要特点z以数据库为中心z三维实体建模z多专业协同设计z实时三维碰撞检查z生成设计图纸和报告1.2.2. 主要模块（MODULES）z设计模块（DESIGN）－Equipment 设备－Pipework 管道－Structure 建筑、结构－Cable trays 电缆桥架－HVAC 暖通和六道－Hanger&Support 支吊架－Design Templates 设计模版 z平立面图模块（DRAFT）z轴测图模块（ISODRAFT）z管理模块（MONITOR） 各个模块切换:a)登录前选择b) 设计中切换1.3.数据库层次（Hierarch）PDMS数据库是专门为工厂设计系统定制的，它基于树状结构搭建，易于理解和使用。
设计模块的数据库层次如下：WORLD → SITE → ZONE → ……管道：SITE→ZONE→PIPE→BRAN→BRAN members设备：SITE→ZONE→EQUI→SUBE→PRIM桥架：SITE→ZONE→PIPE→BRAN→BRAN members建筑结构：SITE→ZONE→STRU→FRMW→SBFR →SCTN→FITT→FLOOR→STWALL→FITT1.4.PDMS视图操作1.4.1.三键鼠标– 左键-点取CE (current element表示当前元件，当前元件可以是一个WORLD、SITE、ZONE、EQUIPMENT、NOZZLE、PIPE、BRANCH等)– 中键-视图控制(平移、旋转、缩放等)– 右键-快捷菜单1.4.2.显示局部内容有两种方法a)在模型窗口中点右键快捷菜单b)快捷按钮Limits CE OptionsZoom to SelectionWalk to Draw ListCentre on Selection1.4.3.视图控制ZOOM RECTANGLEF2=Zoom In/OutF3=PanF5=RotateF8=Shaded 实体/线框切换F9=Border 视图控制显示/隐藏切换1.4.4.存取视图在三维视图中用鼠标右键点取图标，在出现的弹出式菜单中点击Save view>view1/2/3/4，将当前显示保存到视图1/2/3/4，总共能保存四个视图。
