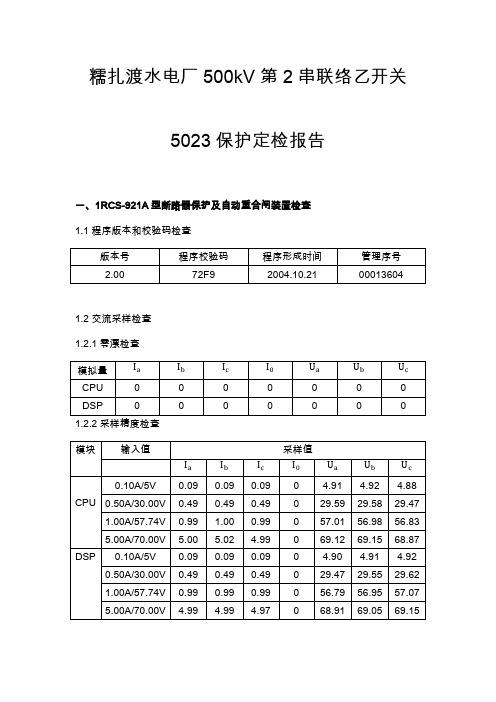

RCS-921A型微机断路器保护装置检修工艺规程1 适合范围本规程适用于在我厂投运的500kV线路的微机型断路器保护装置RCS-921A型的检验内容、检验要求和试验接线。
本规程规定的检验范围包括断路器失灵保护、三相不一致保护、死区保护、充电保护和自动重合闸。
本规程不包括综合自动化变电站与上位机通讯设备的检验。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件,仅所注日期的版本适用于本文件。
凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
DLT624-2010 继电保护微机型试验装置技术条件DLT995-2006 继电保护及电网安全自动装置检验规程DL/T 527-2002 静态继电保护装置逆变电源技术条件-2002国能安全[2014]161号防止电力生产事故的二十五项重点要求3 RCS-921A型微机断路器保护装置保护规范3.1 RCS-921A型微机断路器保护装置保护规范型号:RCS-921A型微机断路器保护装置制造厂:南京南瑞继保电气有限公司3.2 主要参数3.2.1 机械及环境参数机箱结构尺寸:482mm×177mm×291mm;嵌入式安装正常工作温度:0~40℃极限工作温度:-10~50℃贮存及运输:-25~70℃3.2.2额定电气参数直流电源:220V,110V 允许偏差:+15%,-20%交流电压:100 3V(额定电压Un)交流电流:5A,1A (额定电流In)频率:50Hz/60Hz过载能力:电流回路:2倍额定电流,连续工作10倍额定电流,允许10S40倍额定电流,允许1S电压回路:1.5倍额定电压,连续工作功耗:交流电流:<1V A/相(In=5A)<0.5VA/相(In=1A)交流电压:<0.5V A/相直流:正常时<35W 跳闸时<50W3.3 主要技术指标起动元件电流变化量起动元件,整定范围0.1In~0.5In零序过流起动元件,整定范围0.1In~0.5In过流元件整定范围: 0.1In ~20In定值误差: < 5%低功率因素辅助判据定值范围: 45º~90º定值误差: < ±3º失灵、死区、不一致保护动作时间: 0.01 ~10S检同期角度定值范围: 0º~90º定值误差: < ±3º电磁兼容幅射电磁场干扰试验符合国标:GB/T 14598.9的规定;快速瞬变干扰试验符合国标:GB/T 14598.10的规定;静电放电试验符合国标:GB/T 14598.14的规定;脉冲群干扰试验符合国标:GB/T 14598.13的规定;射频场感应的传导骚扰抗扰度试验符合国标:GB/T 17626.6的规定;工频磁场抗扰度试验符合国标:GB/T 17626.8的规定;脉冲磁场抗扰度试验符合国标:GB/T 17626.9的规定;浪涌(冲击)抗扰度试验符合国标:GB/T 17626.5的规定。
云南电网公司普洱供电局作业指导书RCS-923断路器保护装置校验作业指导书作业地点作业指导书编号作业任务计划工期(天)1 作业开始时间年月日时分作业结束时间年月日时分设备型号RCS-923 生产厂家南京南瑞集团公司设备投运日期2003-3-28 编写人审核人作业前准备工作负责人工作班成员图纸、资料RCS-941A 微机线路保护装置使用说明书、厂家配屏图、竣工图纸试验设备、材料试验设备继电保护测试仪模拟断路器万用表绝缘摇表设备型号及编号数量1台1台1块1块工器具名称线包工具箱工器具型号保护校验配套线包电流、电压端子螺丝刀尖嘴钳4寸斜口钳剥线钳毛刷绝缘胶布数量1套各1把1把1把1把1把2卷现场缺陷情况(定检前查询)准备工作检查对所带仪器上电进行检查完好性,再次核实图纸资料及设备是否齐全。
工作负责人签名:到达现场后对测试装置检查工作负责人签名:序号检修项目可能存在的风险或危害(人员/设备/电网/环境)采取的控制措施1 现场办理许可手续未严格履行许可手续1.工作票签发人和值班负责人认真审查工作票所列安全措施是否完备,并监督工作许可手续的有效实施,工作负责人和工作许可人共同到现场核对所做安全措施是否与现场实际相符;2.工作负责人严格履行班前班后会制度。
2 执行二次回路安全措施填写错误的二次措施单工作人员认真核实图纸和现场实际情况填写二次措施单,两人交替检查无误后执行。
不完善的回路安全措施工作人员核实图纸,根据现场实际情况将运行中的母线电压端子封闭。
工作人员核实图纸,根据云南电网公司普洱供电局作业指导书现场实际情况将端子箱内母线保护用电流回路、故障录波用电流回路端子用绝缘胶布封闭。
3 试验接线未采取绝缘措施的二次接线对已拆除的二次接线用绝缘胶布依次包扎牢固,对使用的工器具采取绝缘措施。
4 保护功能的动作逻辑及定值校验错误的试验接线接线完毕工作人员交叉检查。
不正确的校验作业试验人员应严格按照作业指导书和装置技术说明书作业,并安排经验丰富的人员监护。
Q/CDT-IHHPC 106 082002 2013QB 云南大唐国际红河发电有限责任公司企业Q/CDT-IHHPC 106 082002 2013 2号机组A级检修作业指导书作业项目:RCS-921线路保护装置检修作业指导书作业日期:编制:苗春华审核:批准:2013-04-15发布2013-05-23实施云南大唐国际红河发电有限责任公司发布目录一、范围 (2)二、本指导书涉及的文件、技术资料和图纸 (2)三、修前准备 (2)1、准备工作安排 (2)2、工器具 (2)3、危险点分析及控制措施 (3)四、作业程序及作业标准 (3)1、保护屏后接线、插件外观检查及压板线检查 (3)2、绝缘测试 (3)3、定值整定、修改、核对 (3)4、软件版本及面板检查 (4)5、交流电流、电压零漂及精度校验 (4)6、开关输入量检查 (5)7、整组试验 (5)8、信号回路试验 (7)9、整组传动试验 (7)附件一线路保护装置校验安全技术措施 (8)附件二不符合项通知单 (11)附件三完工报告单 (12)附件四质量签证单 (14)1RCS-921线路保护装置定检作业指导书一、范围本作业指导书适用于大唐红河发电有限公司RCS-931发电机变压器组成套保护装置定检作业程序。
二、本指导书涉及的文件、技术资料和图纸1、DL-408-1991《电业安全工作规程》2、GB 14285—1993 《继电保护和安全自动装置技术规程》3、DL/T 587—1996《微机继电保护装置运行管理规程》4、线路保护技术标准(Q/CDT-IHHPC 2006-2007)5、RCS-921系列超高压线路成套保护装置技术说明书南京南瑞继保电气有限公司6、RCS-900系列线路及辅助保护装置使用和调试说明书南京南瑞继保电气有限公司7、220kV线路及母线保护设备二次线云南省电力设计院8、RCS-921A定值通知单三、修前准备1、准备工作安排√序号内容标准责任人备注1 检修前,由相关部门向中调上报检修申请,检修前得到中调的检修批复意见2 检修前,工作负责人根据作业任务,分析设备现状、上次定检报告,明确检修项目,组织学习图纸等资料。
