角钢塔技术规范通用部分

角钢塔技术规范通用部分1河南省电力公司集中规模招标采购设备材料招标文件范本35(110)kV输电线路角钢铁塔招标文件(技术规范通用部分)河南省电力公司年月通用部分目录1 2020年5月29日1 总则......................................................................... 错误!未定义书签。

1.1 一般规定 ........................................................ 错误!未定义书签。

1.2 投标人应提供的资格文件............................ 错误!未定义书签。

1.3 工作范围 ........................................................ 错误!未定义书签。

1.4 标准和规范 .................................................... 错误!未定义书签。

1.5 必须提交的技术数据和信息........................ 错误!未定义书签。

1.6 交货 ................................................................ 错误!未定义书签。

2 铁塔加工技术要求和性能参数............................. 错误!未定义书签。

2.1 概述 ................................................................ 错误!未定义书签。

2.2 技术要求和性能参数.................................... 错误!未定义书签。

2.3 螺栓与防卸螺栓............................................ 错误!未定义书签。

角钢电力塔技术要求一：原材料要求2．钢板厚度允许偏差满足表2要求，且每种规格每一批次中存在材料尺寸负偏差的比例不高于50%。

二．下料1.下料长度、宽度允许偏差±2mm。

2.端头毛刺打磨干净。

2.角钢端部垂直度≤3b/100(b为肢宽)，且≤3.0mm。

3.钢印号严格按工艺卡要求打。

材料厚度≤8.0mm，钢印深度为0.3---0.6mm，材料厚度＞8.0mm，钢印深度为0.5---1.0mm。

钢印不应打在孔位或火曲部位。

钢印处钢材无凹凸面缺陷，边缘无裂纹或缺口。

三．制孔1.孔径允许偏差0----+0.8mm,圆度允许偏差≤1.2mm。

2.冲孔上下孔径允许偏差d1-d2≤0.12t。

3.角钢准距：±1mm。

4.角钢孔距：±0.5mm，连板孔距：±1mm。

5.端距，边距±1.5mm。

6.孔表面无明显凹面缺陷，大于0.3mm的毛刺应清除。

7.Q235材质厚度＞16mm，Q345材质厚度＞14mm，Q420材质厚度＞12mm必须钻孔。

8.挂线孔必须钻孔。

四．制弯、切角1.曲点位移允许偏差2.0mm。

2.制弯边缘应圆滑，无裂纹、折皱、凹面和损伤。

3.制弯后的最小厚度不应小于原厚度的70%。

4.豁口制弯时，切割处采用相同材质和厚度的材料补焊，焊缝质量等级不低于二级。

5.切角边距允许偏差±1.5mm。

6.气割切角需打磨光滑，无气割痕迹。

五.组装、焊接1.组装公差要求±2.0mm。

2.焊缝外观要求：外形均匀，成型较好，焊道与焊道、焊缝与机体金属间圆滑过渡。

外观要求达到二级焊缝要求。

3.焊脚及焊缝余高要求0-1.5 mm.六．镀锌、1.镀锌外观：镀锌层表面应连续完整，并具有实用性光滑，不应有过酸洗、起皮、漏镀、结瘤、积锌和锐点等使用上有害的缺陷。

2.镀锌期间加工部件不能变形。

3.不准随意开流锌孔。

4.镀锌池中的锌纯度不能低于98％5. 非离心部件锌层厚度（务必保证镀锌层厚度）6.镀锌完工的较大构架应用聚丙烯等耐磨包装材料进行外包装，包装应牢固，保证在运输过程中包捆不松动，避免构件之间、构件与包装之间互相磨擦，损坏构件与镀锌层。

上海电信四⾓钢塔技术规范书上海电信3G四⾓形⾓钢塔技术规范书⼀、总则1、⼯程概述本⽂件为上海市电信有限公司（以下简称甲⽅）建设3G移动通信⽹⼯程的基站⾓钢塔⼯程⽽编制的技术规范书。

它与下列规范⼀起作为⾓钢塔设计、制作和安装的技术⽂件。

根据此⽂件，铁塔⼚家（以下简称⼄⽅）应在其报价书中提出具体的技术建议和详细的报价。

1.1 本期⼯程⾓钢塔设计应采⽤的设计依据：（1）中华⼈民共和国《⼯程建设标准强制性条⽂》（房屋建筑部分）（2）《建筑结构荷载规范》（GB50009-2001）（3）《建筑抗震设计规范》（GB50011-2001）（4）《钢结构设计规范》（GB50017-2003）（5）《⾼耸结构设计规范》（GBJ135-90）（6）《微波铁塔技术条件》（YD/T757-95）（7）《钢结构⾼强度螺栓连接的设计、施⼯及验收规程》（JGJ82-91）（8）《建筑钢结构焊接规程》（JGJ81-2002）（9）其它相关现⾏设计规范和地⽅建设标准。

本⽂件提出的具体技术要求如与上述规范或⽂件不⼀致的地⽅，以本⽂件为准。

1.2 ⼄⽅在制作加⼯、安装过程中，在有⾏业标准和企业标准的情况下，应优先采⽤，但不得低于本⽂件及现⾏国家规范、建设部强制性条⽂、地⽅性强制性条⽂。

这些⾏业标准及企业标准应在建议书中具体说明。

1.3 ⼄⽅应按照本⽂件的要求提供报价⽬录和详细的技术建议。

⼄⽅提供的⾓钢塔应满⾜或⾼于甲⽅的技术规范书的要求。

对于本⽂件未规定的有关技术要求，⼄⽅应提出建议，并陈述其理由。

1.4 ⼄⽅应在甲⽅规定的期限之前提供套建议书和报价书全套⽂件及套电⼦⽂档。

1.5 规范书有关内容的澄清本规范书的最终解释权属于甲⽅，甲⽅有权在签订合同之前根据具体需要修改和补充本规范书，修改补充后的最终技术规范书将作为合同的附件。

2、对技术建议书的要求⼄⽅所提供的建议书应包括以下主要内容：（1）对应于⼯程技术规范书的要求，⼄⽅对应的质量保证措施和解决⽅案。

ICS备案号：Q/CSG 中国南方电网有限责任公司企业标准Q/CSG1101005-2013架空线路钢管塔、角钢塔技术规范2013-5-15发布2013-5-15实施中国南方电网有限责任公司发布Q/CSG1101005-2013目次前言 (I)1 范围 (1)2 规范性引用文件 (1)3 使用条件 (2)4 技术要求 (2)5 试验和验收 (13)6 产品监造 (14)7 标识、包装、运输 (14)IQ/CSG1101005-2013前言为规范架空线路选用的钢管塔、角钢塔的要求，指导南方电网公司所属架空线路钢管塔、角钢塔的使用条件、技术要求、试验验收、产品监造、标识、包装、运输等方面的工作，依据国家和行业有关标准、规程和规范，特制定本规范。

本规范由中国南方电网有限责任公司生产设备管理部提出、归口管理并负责解释。

本规范主编单位：中国南方电网有限责任公司生产设备管理部。

本规范参编单位：广东电网公司电力科学研究院。

本规范主要起草人：毛先胤，陈鹏，徐晓刚，彭向阳，张峰，许志海，王锐。

本规范主要审查人：佀蜀明，薛武，何朝阳，马辉，黄志伟。

本规范由中国南方电网有限责任公司标准化委员会批准。

本规范自发布之日起实施。

执行中的问题和意见，请及时反馈至中国南方电网有限责任公司生产设备管理部。

IQ/CSG1101005-2013 架空线路钢管塔、角钢塔技术规范1 范围本技术规范（以下简称规范）适用于南方电网公司10kV及以上架空线路选用的钢管塔、角钢塔。

本规范规定了架空线路钢管塔、角钢塔的使用条件、技术要求、试验验收、产品监造、标识、包装、运输等方面的技术要求。

凡本规范未规定，但在相关设备的国家标准、行业标准中有规定的规范条文，应按上述标准条文中的最高技术要求执行。

接入南方电网的用户设备其配置、选型可参照本规范要求执行。

2 规范性引用文件本规范是依据国家和行业有关标准、规程和规范并结合近年来南方电网公司输变电设备评估报告、生产运行情况分析以及设备现场运行经验制定。

国家电网公司集中规模招标采购山东电力集团公司淄博古城220千伏输变电工程角钢塔招标文件（技术规范专用部分）设计单位：淄博齐林电力设计院有限公司2011年01月目次货物需求一览表 (3)供货范围一览表 (3)1工程概况 (4)2铁塔结构特征 (4)3损耗、备件与合同结算重量 (4)4原材料要求 (4)5技术差异表 (5)附录A货物需求明细表 (5)附录B技术规范通用部分条款变更表 (5)货物需求一览表包号序号项目名称电压等级货物名称物资名称计量单位总数量Q420所占比例Q460所占比例11淄博古城220千伏输变电工程220kV 角钢塔铁塔,AC220kV,双回路,角钢,Q420,耐张塔吨63.79230%2 铁塔,AC220kV,单回路,角钢,Q345,转角塔吨25.693 铁塔,AC220kV,双回路,角钢,Q345,直线塔吨49.33交货地点：淄博施工现场地面交货(卖方负责卸货)；包1 合计吨138.81213.8%供货范围一览表（投标人填写）包号序号项目名称电压等级塔材类型物资名称计量单位总数量Q420所占比例Q460所占比例1工程概况本招标文件适用于淄博古城220千伏输变电工程所需输电铁塔的制造、试验和检验、包装、运输等。

工程概况表工程项目名称淄博古城220千伏输变电工程工程规模线路全长 2.6 km塔材类型及基数角钢塔10 基。

备注2铁塔结构特征本工程采用角钢塔。

3损耗、备件与合同结算重量螺栓供货需按图纸中螺栓总数增加3％作为安装损耗。

考虑螺栓无扣长的加工误差影响，除图中统计的垫圈数量外，需另按施工图中螺栓总数的5％增加备用垫圈，以供安装铁塔紧固螺栓（垫在螺帽一侧）之用。

铁塔招标重量为初步设计估算重量（或施工图重量），该重量中未考虑螺栓安装损耗、备用垫圈和采用防卸螺栓引起的铁塔采购重量增加。

合同签订采购重量以设计图纸重量为准，合同结算重量以竣工图中重量为准。

4原材料要求4.1输电线路铁塔用角钢、钢板等主要原材料应满足相应标准、规范的要求，并有质量证明书。

附件一角钢塔技术要求一、铁塔生产技术要求1.1.本次铁塔委托设计院组织设计，铁塔加工、镀锌和安装应按设计要求执行。

非设计允许不得自行进行钢材的拼接和焊接。

1.2.铁塔制造技术要求：生产前应以设计图纸确定的基准为依据进行放样。

所有构件加工精度，除设计图纸中特殊注明外，均应符合国家相关规范，具体标准如下：1)中华人民共和国《工程建设标准强制性条文》（房屋建筑部分）2)《建筑结构荷载规范》GB50009-20123)《建筑抗震设计规范》GB50011-2010（2016年版）4)《高耸结构设计规范》GB50135-20065)《钢结构设计规范》GB50017-20036)《移动通信工程钢塔桅结构设计规范》YD-T 5131-20057)《钢结构单管塔通信技术规程》CECS 236:20088)《通信局（站）防雷与接地工程设计规范》GB50689-20119)《移动通信工程钢塔桅结构验收规范》YD-T 5132-200510)《塔桅钢结构施工及验收规程》CECS 80:200611)《钢结构工程施工质量验收规范》GB 50205-200112)《金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法》GB/T13912-200213)《建筑地基基础设计规范》GB50007-201114)《混凝土结构设计规范》GB50010-201015)《钢筋焊接及验收规程》GJ18-200316)《钢结构高强度螺栓连接技术规程》JGJ82-201117)《钢结构焊接规范》GB50661-201118)《非合金钢及细晶粒钢焊条》GB/T5117-201219)《热强钢焊条》GB/T5118-201220)《建筑外表面用热反射隔热涂料》JC／T 1040-200721)《建筑结构可靠度设计统一标准》GB50068-200122)《建筑桩基技术规范》JGJ94-200823)《建筑基桩检测技术规范》JGJ106-200324)《建筑地基基础工程施工质量验收规范》GB50202-2002除上述标准外，投标人提供的产品还应遵守其它相关的国家标准和规范。

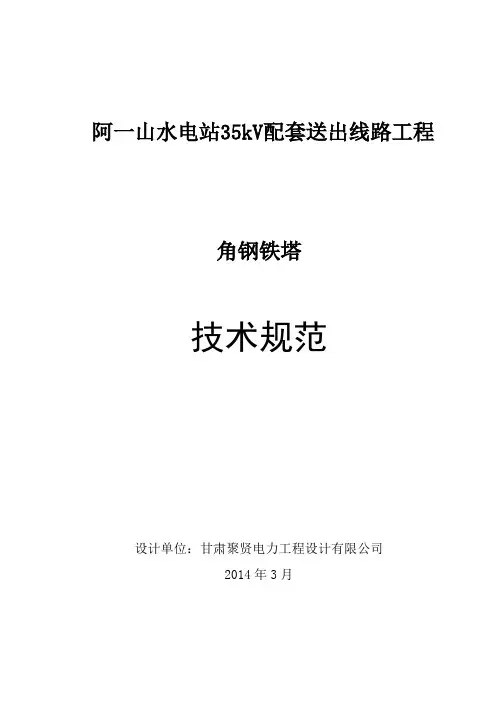

阿一山水电站35kV配套送出线路工程角钢铁塔技术规范设计单位：甘肃聚贤电力工程设计有限公司2014年3月目录1总的部分 (1)1.1概述 (1)1.2供货范围 (1)2 铁塔结构特征 (1)3 损耗、备件与合同结算重量 (1)4 原材料要求 (2)5 技术差异表 (2)附录A 货物需求明细表 (3)附录B 技术规范通用部分条款变更表 (4)1总的部分1.1 概述本工程自阿一山水电站35kV变起至甫黄35kV变止的架空线路工程。

具体方案如下：新建一回阿一山水电站35kV变电站至甫黄35kV变电站的送电线路，线路全线采用单回路架设，线路长度3.2km，额定电压35kV，导线采用JL/GIA-95/20（LGJ-95/20）型钢芯铝绞线。

全线架设单地线，地线型号为GJ-35型镀锌钢绞线，光缆采用ADSS（12芯）通讯光缆，长度3.95km。

工程性质属新建。

1.2 供货范围货物需求一览表供货范围一览表（投标人填写）2 铁塔结构特征本工程采用热轧等边角钢格构式自立塔/钢管塔/钢管杆。

3 损耗、备件与合同结算重量螺栓供货需按图纸中螺栓总数增加3%作为安装损耗。

考虑螺栓无扣长的加工误差影响，除图中统计的垫圈数量外，需另按施工图中螺栓总数的5%增加备用垫圈，以供安装铁塔紧固螺栓（垫在螺帽一侧）之用。

铁塔招标重量为初步设计估算重量（或施工图重量），该重量中未考虑螺栓安装损耗、备用垫圈和采用防卸螺栓引起的铁塔采购重量增加。

合同签订采购重量以设计图纸重量为准，合同结算重量以竣工图中重量为准。

4 原材料要求4.1 角钢铁塔主要零、部件为热轧等边角钢、热轧钢板。

4.2 钢管塔/钢管杆件管材采用焊接管、无缝钢管。

4.3 对于建设在严寒地区输电线路工程，投标人应根据本工程技术文件或施工图的要求，在材料采购、选择和制造中使用防低温脆断钢种和焊接材料，不得使用沸腾钢。

投标人有义务要求设计单位和项目单位澄清本工程所采用钢材的具体要求，并可在技术偏差表如实反映。

河南省电力公司集中规模招标采购设备材料招标文件范本35（110）kV输电线路角钢铁塔招标文件（技术规范通用部分）河南省电力公司年月通用部分目录1 总则 (22)1.1 一般规定 (22)1.2 投标人应提供的资格文件 (33)1.3 工作范围 (44)1.4 标准和规范 (44)1.5 必须提交的技术数据和信息 (55)1.6 交货 (66)2 铁塔加工技术要求和性能参数 (66)2.1 概述 (66)2.2 技术要求和性能参数 (66)2.3 螺栓与防卸螺栓 (1212)2.4 其它技术说明 (1313)2.5 产品质量合格证 (1313)2.6 标志、包装、运输 (1313)2.7 工厂检验和监造 (1414)2.8 目的站检验 (1414)2.9 现场检验 (1414)2.10 技术服务 (1414)附录A 供货业绩 (11)附录B 主要生产设备清单 (11)附录C 主要试验设备清单 (11)附录D 零部件、焊接件检测抽样方案 (11)1、总则1．1一般规定1.1.1投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。

1.1.2投标人应仔细阅读本技术规范（技术规范通用和专用部分）在内的招标文件阐述的全部条款。

投标人提供的铁塔制造技术规范应符合本技术规范所规定的要求。

1.1.3本规范书提出了有关本工程使用铁塔的图纸放样、原材料采购、铁塔构件加工、铁塔试组装、质量检验、包装及运输、售后服务等方面应执行的技术标准及要求。

1.1.4本招标文件提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标人应提供符合本技术规范引用标准的最新版本标准和本招标文件技术要求的全新产品，如果所引用的标准之间不一致或本招标文件所使用的标准如与投标人所执行的标准不一致时，按要求较高的标准执行。

1.1.5投标人提供的产品质量应达到《输电线路铁塔质量分等标准》（SDZ025－87）中一等品要求，同时满足《110kV~500kV架空电力线路工程施工质量及评定规程》（DL/T5168-2002）的要求。

角钢电力塔技术要求一：原材料要求2．钢板厚度允许偏差满足表2要求，且每种规格每一批次中存在材料尺寸负偏差的比例不高于50%。

二．下料1.下料长度、宽度允许偏差±2mm。

2.端头毛刺打磨干净。

2.角钢端部垂直度≤3b/100(b为肢宽)，且≤3.0mm。

3.钢印号严格按工艺卡要求打。

材料厚度≤8.0mm，钢印深度为0.3---0.6mm，材料厚度＞8.0mm，钢印深度为0.5---1.0mm。

钢印不应打在孔位或火曲部位。

钢印处钢材无凹凸面缺陷，边缘无裂纹或缺口。

三．制孔1.孔径允许偏差0----+0.8mm,圆度允许偏差≤1.2mm。

2.冲孔上下孔径允许偏差d1-d2≤0.12t。

3.角钢准距：±1mm。

4.角钢孔距：±0.5mm，连板孔距：±1mm。

5.端距，边距±1.5mm。

6.孔表面无明显凹面缺陷，大于0.3mm的毛刺应清除。

7.Q235材质厚度＞16mm，Q345材质厚度＞14mm，Q420材质厚度＞12mm必须钻孔。

8.挂线孔必须钻孔。

四．制弯、切角1.曲点位移允许偏差2.0mm。

2.制弯边缘应圆滑，无裂纹、折皱、凹面和损伤。

3.制弯后的最小厚度不应小于原厚度的70%。

4.豁口制弯时，切割处采用相同材质和厚度的材料补焊，焊缝质量等级不低于二级。

5.切角边距允许偏差±1.5mm。

6.气割切角需打磨光滑，无气割痕迹。

五.组装、焊接1.组装公差要求±2.0mm。

2.焊缝外观要求：外形均匀，成型较好，焊道与焊道、焊缝与机体金属间圆滑过渡。

外观要求达到二级焊缝要求。

3.焊脚及焊缝余高要求0-1.5 mm.六．镀锌、1.镀锌外观：镀锌层表面应连续完整，并具有实用性光滑，不应有过酸洗、起皮、漏镀、结瘤、积锌和锐点等使用上有害的缺陷。

2.镀锌期间加工部件不能变形。

3.不准随意开流锌孔。

4.镀锌池中的锌纯度不能低于98％5. 非离心部件锌层厚度（务必保证镀锌层厚度）6.镀锌完工的较大构架应用聚丙烯等耐磨包装材料进行外包装，包装应牢固，保证在运输过程中包捆不松动，避免构件之间、构件与包装之间互相磨擦，损坏构件与镀锌层。
