中国铁塔股份有限公司广西壮族自治区分公司馈线窗、走线架、接地铜排技术规范书中国铁塔股份有限公司广西壮族自治区分公司2014 年 12 月目录一、馈线窗技术要求 (2)1 环境条件 (2)2 馈线窗用材、规格、安装要求 (2)3 馈线窗性能要求 (3)4 馈线窗的质量保证期 (3)二、走线架技术要求 (3)1 环境要求 (3)2 走线架的结构要求 (4)3 走线架的技术要求 (6)4 走线架的用材要求 (7)5 走线架的特性要求 (7)6 走线架的质量保证期 (8)三、接地排 (8)1、总则 (8)2、引用标准 (8)3、产品设计方案 (8)4、技术要求 (9)5、检验 (11)6、注意事项 (11)一、馈线窗技术要求1环境条件在下列条件下，设备应能连续正常工作，并满足性能规范要求：(1)海拔高度： 0~4000 米；(2)地震烈度： 8 度；(3)环境温度：工作温度：-10℃～＋50℃；储存运输温度：-30℃～+65℃；(4)相对湿度： 90％（ 20℃）无凝结；(5)无爆炸性气体，无导电尘埃。
2馈线窗用材、规格、安装要求2.1 材质和工艺说明：馈线窗要求选用铝镁合金板或不锈钢为基材，经落料、冲压、拉伸、精整、铆接成型。
具有结构合理、耐酸、抗氧化、不生锈的特性。
表面采用化学抛光涂层。
馈线窗密封模块采用以三元乙丙橡胶为基础材质的橡胶模块，添加玻璃纤维、生物材料、化学元素等经特殊工艺制成，防啮齿类动物撕咬、防火、防腐、防水、防尘、防紫外线等，能实现完全密封。
另配不锈钢喉箍（在调节紧松时须配合灵活）。
每孔的密封件含 3 个 7/8 馈线孔，每孔的密封件馈线孔配置密封塞。
密封件需便于以后的扩容、更换。
每套馈线窗主要有一个框架， 18 或 27 个多径模块、附件（隔层板、密封条、安装凝胶、压紧块）组成。
馈线窗密封件每件内孔Φ103mm。
紧固喉箍Φ90-110mm 和Φ110-130mm。
2.2 馈线窗规格尺寸要求：基站装修时先预留一个合适的孔洞，具体尺寸如下：序号密封板规格外形尺寸（ mm ）建议预留孔洞尺寸（mm）1 6 孔500 ×350410 ×27029 孔500 ×500420 ×420能按照客户要求提供特殊规格、孔洞的馈线窗。

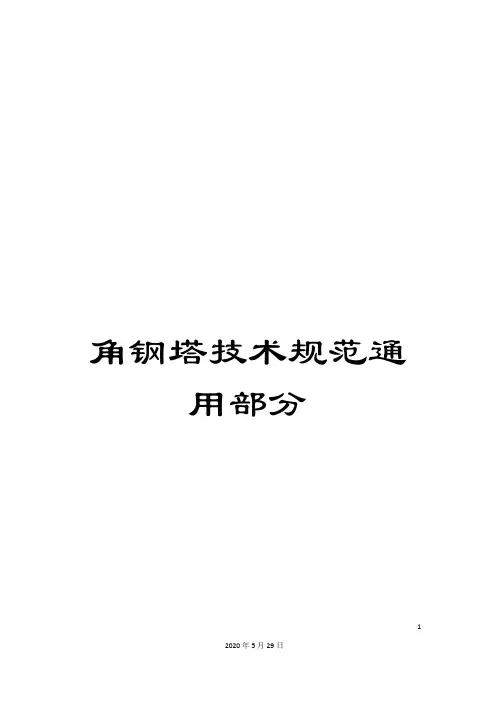

角钢塔技术规范通用部分1河南省电力公司集中规模招标采购设备材料招标文件范本35(110)kV输电线路角钢铁塔招标文件(技术规范通用部分)河南省电力公司年月通用部分目录1 2020年5月29日1 总则......................................................................... 错误!未定义书签。
1.1 一般规定 ........................................................ 错误!未定义书签。
1.2 投标人应提供的资格文件............................ 错误!未定义书签。
1.3 工作范围 ........................................................ 错误!未定义书签。
1.4 标准和规范 .................................................... 错误!未定义书签。
1.5 必须提交的技术数据和信息........................ 错误!未定义书签。
1.6 交货 ................................................................ 错误!未定义书签。
2 铁塔加工技术要求和性能参数............................. 错误!未定义书签。
2.1 概述 ................................................................ 错误!未定义书签。
2.2 技术要求和性能参数.................................... 错误!未定义书签。
2.3 螺栓与防卸螺栓............................................ 错误!未定义书签。

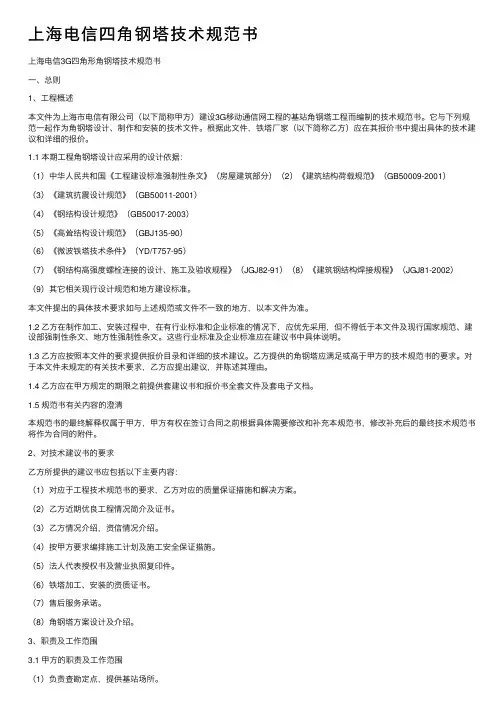

上海电信四⾓钢塔技术规范书上海电信3G四⾓形⾓钢塔技术规范书⼀、总则1、⼯程概述本⽂件为上海市电信有限公司（以下简称甲⽅）建设3G移动通信⽹⼯程的基站⾓钢塔⼯程⽽编制的技术规范书。
它与下列规范⼀起作为⾓钢塔设计、制作和安装的技术⽂件。
根据此⽂件，铁塔⼚家（以下简称⼄⽅）应在其报价书中提出具体的技术建议和详细的报价。
1.1 本期⼯程⾓钢塔设计应采⽤的设计依据：（1）中华⼈民共和国《⼯程建设标准强制性条⽂》（房屋建筑部分）（2）《建筑结构荷载规范》（GB50009-2001）（3）《建筑抗震设计规范》（GB50011-2001）（4）《钢结构设计规范》（GB50017-2003）（5）《⾼耸结构设计规范》（GBJ135-90）（6）《微波铁塔技术条件》（YD/T757-95）（7）《钢结构⾼强度螺栓连接的设计、施⼯及验收规程》（JGJ82-91）（8）《建筑钢结构焊接规程》（JGJ81-2002）（9）其它相关现⾏设计规范和地⽅建设标准。
本⽂件提出的具体技术要求如与上述规范或⽂件不⼀致的地⽅，以本⽂件为准。
1.2 ⼄⽅在制作加⼯、安装过程中，在有⾏业标准和企业标准的情况下，应优先采⽤，但不得低于本⽂件及现⾏国家规范、建设部强制性条⽂、地⽅性强制性条⽂。
这些⾏业标准及企业标准应在建议书中具体说明。
1.3 ⼄⽅应按照本⽂件的要求提供报价⽬录和详细的技术建议。
⼄⽅提供的⾓钢塔应满⾜或⾼于甲⽅的技术规范书的要求。
对于本⽂件未规定的有关技术要求，⼄⽅应提出建议，并陈述其理由。
1.4 ⼄⽅应在甲⽅规定的期限之前提供套建议书和报价书全套⽂件及套电⼦⽂档。
1.5 规范书有关内容的澄清本规范书的最终解释权属于甲⽅，甲⽅有权在签订合同之前根据具体需要修改和补充本规范书，修改补充后的最终技术规范书将作为合同的附件。
2、对技术建议书的要求⼄⽅所提供的建议书应包括以下主要内容：（1）对应于⼯程技术规范书的要求，⼄⽅对应的质量保证措施和解决⽅案。

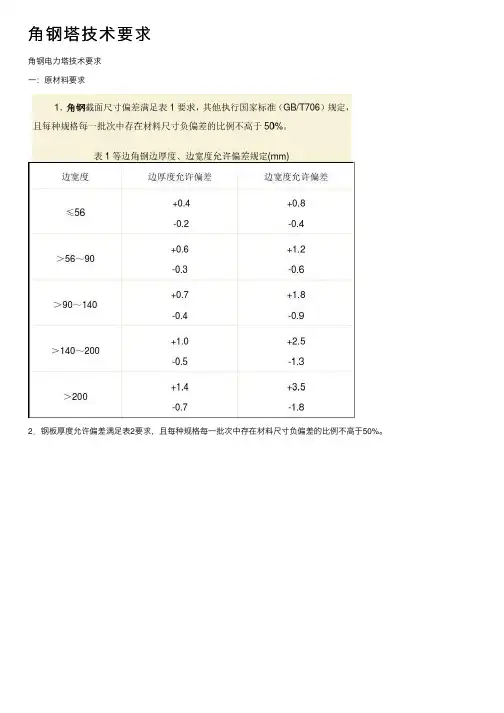

⾓钢塔技术要求⾓钢电⼒塔技术要求⼀：原材料要求2．钢板厚度允许偏差满⾜表2要求，且每种规格每⼀批次中存在材料尺⼨负偏差的⽐例不⾼于50%。
⼆．下料1.下料长度、宽度允许偏差±2mm。
2.端头⽑刺打磨⼲净。
2.⾓钢端部垂直度≤3b/100(b为肢宽)，且≤3.0mm。
3.钢印号严格按⼯艺卡要求打。
材料厚度≤8.0mm，钢印深度为0.3---0.6mm，材料厚度＞8.0mm，钢印深度为0.5---1.0mm。
钢印不应打在孔位或⽕曲部位。
钢印处钢材⽆凹凸⾯缺陷，边缘⽆裂纹或缺⼝。
三．制孔1.孔径允许偏差0----+0.8mm,圆度允许偏差≤1.2mm。
2.冲孔上下孔径允许偏差d1-d2≤0.12t。
3.⾓钢准距：±1mm。
4.⾓钢孔距：±0.5mm，连板孔距：±1mm。
5.端距，边距±1.5mm。
6.孔表⾯⽆明显凹⾯缺陷，⼤于0.3mm的⽑刺应清除。
7.Q235材质厚度＞16mm，Q345材质厚度＞14mm，Q420材质厚度＞12mm必须钻孔。
8.挂线孔必须钻孔。
四．制弯、切⾓1.曲点位移允许偏差2.0mm。
2.制弯边缘应圆滑，⽆裂纹、折皱、凹⾯和损伤。
3.制弯后的最⼩厚度不应⼩于原厚度的70%。
4.豁⼝制弯时，切割处采⽤相同材质和厚度的材料补焊，焊缝质量等级不低于⼆级。
5.切⾓边距允许偏差±1.5mm。
6.⽓割切⾓需打磨光滑，⽆⽓割痕迹。
五.组装、焊接1.组装公差要求±2.0mm。
2.焊缝外观要求：外形均匀，成型较好，焊道与焊道、焊缝与机体⾦属间圆滑过渡。
外观要求达到⼆级焊缝要求。
3.焊脚及焊缝余⾼要求0-1.5 mm.六．镀锌、1.镀锌外观：镀锌层表⾯应连续完整，并具有实⽤性光滑，不应有过酸洗、起⽪、漏镀、结瘤、积锌和锐点等使⽤上有害的缺陷。
2.镀锌期间加⼯部件不能变形。
3.不准随意开流锌孔。
4.镀锌池中的锌纯度不能低于98％5. ⾮离⼼部件锌层厚度（务必保证镀锌层厚度）6.镀锌完⼯的较⼤构架应⽤聚丙烯等耐磨包装材料进⾏外包装，包装应牢固，保证在运输过程中包捆不松动，避免构件之间、构件与包装之间互相磨擦，损坏构件与镀锌层。
国家电网公司集中规模招标采购山东电力集团公司淄博古城220千伏输变电工程角钢塔招标文件（技术规范专用部分）设计单位：淄博齐林电力设计院有限公司2011年01月目次货物需求一览表 (3)供货范围一览表 (3)1工程概况 (4)2铁塔结构特征 (4)3损耗、备件与合同结算重量 (4)4原材料要求 (4)5技术差异表 (5)附录A货物需求明细表 (5)附录B技术规范通用部分条款变更表 (5)货物需求一览表包号序号项目名称电压等级货物名称物资名称计量单位总数量Q420所占比例Q460所占比例11淄博古城220千伏输变电工程220kV 角钢塔铁塔,AC220kV,双回路,角钢,Q420,耐张塔吨63.79230%2 铁塔,AC220kV,单回路,角钢,Q345,转角塔吨25.693 铁塔,AC220kV,双回路,角钢,Q345,直线塔吨49.33交货地点：淄博施工现场地面交货(卖方负责卸货)；包1 合计吨138.81213.8%供货范围一览表（投标人填写）包号序号项目名称电压等级塔材类型物资名称计量单位总数量Q420所占比例Q460所占比例1工程概况本招标文件适用于淄博古城220千伏输变电工程所需输电铁塔的制造、试验和检验、包装、运输等。
工程概况表工程项目名称淄博古城220千伏输变电工程工程规模线路全长 2.6 km塔材类型及基数角钢塔10 基。
备注2铁塔结构特征本工程采用角钢塔。
3损耗、备件与合同结算重量螺栓供货需按图纸中螺栓总数增加3％作为安装损耗。
考虑螺栓无扣长的加工误差影响，除图中统计的垫圈数量外，需另按施工图中螺栓总数的5％增加备用垫圈，以供安装铁塔紧固螺栓（垫在螺帽一侧）之用。
铁塔招标重量为初步设计估算重量（或施工图重量），该重量中未考虑螺栓安装损耗、备用垫圈和采用防卸螺栓引起的铁塔采购重量增加。
合同签订采购重量以设计图纸重量为准，合同结算重量以竣工图中重量为准。
4原材料要求4.1输电线路铁塔用角钢、钢板等主要原材料应满足相应标准、规范的要求，并有质量证明书。

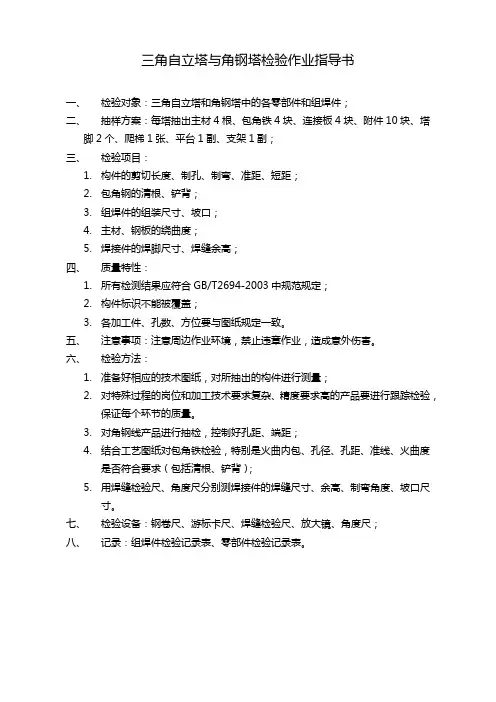

三角自立塔与角钢塔检验作业指导书
一、检验对象：三角自立塔和角钢塔中的各零部件和组焊件；
二、抽样方案：每塔抽出主材4根、包角铁4块、连接板4块、附件10块、塔
脚2个、爬梯1张、平台1副、支架1副；
三、检验项目：
1.构件的剪切长度、制孔、制弯、准距、短距；
2.包角钢的清根、铲背；
3.组焊件的组装尺寸、坡口；
4.主材、钢板的绕曲度；
5.焊接件的焊脚尺寸、焊缝余高；
四、质量特性：
1.所有检测结果应符合GB/T2694-2003中规范规定；
2.构件标识不能被覆盖；
3.各加工件、孔数、方位要与图纸规定一致。
五、注意事项：注意周边作业环境，禁止违章作业，造成意外伤害。
六、检验方法：
1.准备好相应的技术图纸，对所抽出的构件进行测量；
2.对特殊过程的岗位和加工技术要求复杂、精度要求高的产品要进行跟踪检验，
保证每个环节的质量。
3.对角钢线产品进行抽检，控制好孔距、端距；
4.结合工艺图纸对包角铁检验，特别是火曲内包、孔径、孔距、准线、火曲度
是否符合要求（包括清根、铲背）；
5.用焊缝检验尺、角度尺分别测焊接件的焊缝尺寸、余高、制弯角度、坡口尺
寸。
七、检验设备：钢卷尺、游标卡尺、焊缝检验尺、放大镜、角度尺；
八、记录：组焊件检验记录表、零部件检验记录表。
第2章技术规范书本技术规范书是中国联通有限公司广东分公司就向其提供铁塔（增高架、高桅杆）的投标人提出的技术要求，作为投标人制定技术应答书的依据。
2.1总则2.1.1对于本规范书提出的有关要求，投标人应在技术应答书中逐项答复，说明能否满足。
如有不符，须提出充分理由并加以详尽说明。
对于相关技术参数指标、组织架构、组织运作等内容的应答，投标人应在投标文件中提供相应的测试报告或其他证明文件资料。
2.1.2本技术规范书根据投标人的应答书完善后，将作为商务合同的附件之一。
2.2质量管理与保障体系2.2.1投标人应提供有效期内的ISO9000、ISO14000、UL、CE或其他质量保证体系认证文件。
2.2.2投标人应提供其投标设备获得的由中华人民共和国国家质量监督检验检疫总局颁发的在有效期限内的《全国工业产品生产许可证》。
2.2.3投标人应提供其安装施工队伍获得的在有效期限内的《建筑安装企业安全资格证》。
2.2.4投标人应编制并提供本次投标设备在生产、服务等方面的质量保证计划和实施方案。
2.2.5投标人应提供其投标设备的主要元器件采购来源和材质证明等资料，招标人有权随时对此进行验证。
2.2.6招标人必要时可对投标人的生产现场进行检查，内容包括设计、生产、装配、测试记录和质量保证体系文件等。
2.3工程建设规模本项目所需的设备为铁塔（增高架、高桅杆）（包括增高架），2007年GSM移动通信网络二期工程建设规模根据总部设计批复确定。
2.4技术要求2.4.1投标方的生产施工必须满足以下相关规范及文件●铁塔（增高架、高桅杆）设计单位的设计文件●《塔桅钢结构施工及验收规程》CECS80：96●《钢结构工程施工质量验收规范》GB50205-2001●《低合金高强度结构钢》GB/T 1591-1994、《碳素结构钢》 GB/T 700-1998●《碳素结构钢》 GB/T 700-1998●中国联通有限公司广东分公司1999年编制的《中国联通广东移动通信工程管理规范》（第一辑）（上下册）。

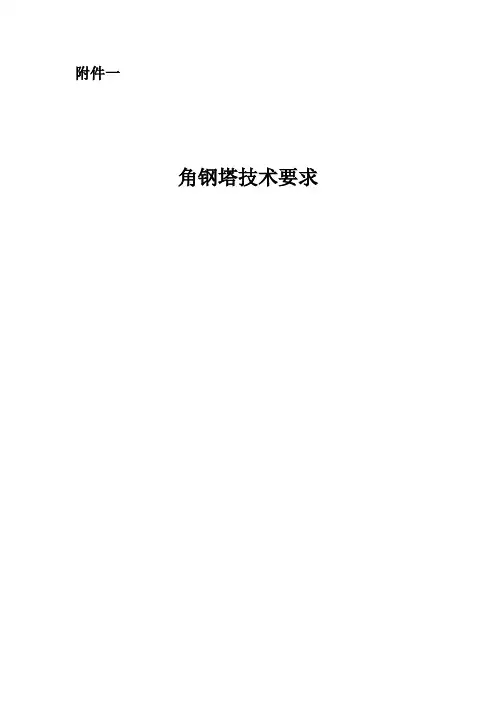

附件一角钢塔技术要求一、铁塔生产技术要求1.1.本次铁塔委托设计院组织设计，铁塔加工、镀锌和安装应按设计要求执行。
非设计允许不得自行进行钢材的拼接和焊接。
1.2.铁塔制造技术要求：生产前应以设计图纸确定的基准为依据进行放样。
所有构件加工精度，除设计图纸中特殊注明外，均应符合国家相关规范，具体标准如下：1)中华人民共和国《工程建设标准强制性条文》（房屋建筑部分）2)《建筑结构荷载规范》GB50009-20123)《建筑抗震设计规范》GB50011-2010（2016年版）4)《高耸结构设计规范》GB50135-20065)《钢结构设计规范》GB50017-20036)《移动通信工程钢塔桅结构设计规范》YD-T 5131-20057)《钢结构单管塔通信技术规程》CECS 236:20088)《通信局（站）防雷与接地工程设计规范》GB50689-20119)《移动通信工程钢塔桅结构验收规范》YD-T 5132-200510)《塔桅钢结构施工及验收规程》CECS 80:200611)《钢结构工程施工质量验收规范》GB 50205-200112)《金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法》GB/T13912-200213)《建筑地基基础设计规范》GB50007-201114)《混凝土结构设计规范》GB50010-201015)《钢筋焊接及验收规程》GJ18-200316)《钢结构高强度螺栓连接技术规程》JGJ82-201117)《钢结构焊接规范》GB50661-201118)《非合金钢及细晶粒钢焊条》GB/T5117-201219)《热强钢焊条》GB/T5118-201220)《建筑外表面用热反射隔热涂料》JC／T 1040-200721)《建筑结构可靠度设计统一标准》GB50068-200122)《建筑桩基技术规范》JGJ94-200823)《建筑基桩检测技术规范》JGJ106-200324)《建筑地基基础工程施工质量验收规范》GB50202-2002除上述标准外，投标人提供的产品还应遵守其它相关的国家标准和规范。
河南省电力公司集中规模招标采购设备材料招标文件范本35（110）kV输电线路角钢铁塔招标文件（技术规范通用部分）河南省电力公司年月通用部分目录1 总则 (22)1.1 一般规定 (22)1.2 投标人应提供的资格文件 (33)1.3 工作范围 (44)1.4 标准和规范 (44)1.5 必须提交的技术数据和信息 (55)1.6 交货 (66)2 铁塔加工技术要求和性能参数 (66)2.1 概述 (66)2.2 技术要求和性能参数 (66)2.3 螺栓与防卸螺栓 (1212)2.4 其它技术说明 (1313)2.5 产品质量合格证 (1313)2.6 标志、包装、运输 (1313)2.7 工厂检验和监造 (1414)2.8 目的站检验 (1414)2.9 现场检验 (1414)2.10 技术服务 (1414)附录A 供货业绩 (11)附录B 主要生产设备清单 (11)附录C 主要试验设备清单 (11)附录D 零部件、焊接件检测抽样方案 (11)1、总则1．1一般规定1.1.1投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。
1.1.2投标人应仔细阅读本技术规范（技术规范通用和专用部分）在内的招标文件阐述的全部条款。
投标人提供的铁塔制造技术规范应符合本技术规范所规定的要求。
1.1.3本规范书提出了有关本工程使用铁塔的图纸放样、原材料采购、铁塔构件加工、铁塔试组装、质量检验、包装及运输、售后服务等方面应执行的技术标准及要求。
1.1.4本招标文件提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标人应提供符合本技术规范引用标准的最新版本标准和本招标文件技术要求的全新产品，如果所引用的标准之间不一致或本招标文件所使用的标准如与投标人所执行的标准不一致时，按要求较高的标准执行。
1.1.5投标人提供的产品质量应达到《输电线路铁塔质量分等标准》（SDZ025－87）中一等品要求，同时满足《110kV~500kV架空电力线路工程施工质量及评定规程》（DL/T5168-2002）的要求。
ICS备案号：Q/CSG中国南方电网有限责任公司企业标准架空线路钢管塔、角钢塔技术规范中国南方电网有限责任公司 发 布目次前言 (I)1 范围 (1)2 规范性引用文件 (1)3 使用条件 (2)4 技术要求 (3)5 试验和验收 (13)6 产品监造 (14)7 标识、包装、运输 (14)前言为规范架空线路选用的钢管塔、角钢塔的要求，指导南方电网公司所属架空线路钢管塔、角钢塔的使用条件、技术要求、试验验收、产品监造、标识、包装、运输等方面的工作，依据国家和行业有关标准、规程和规范，特制定本规范。
本规范由中国南方电网有限责任公司生产设备管理部提出、归口管理并负责解释。
本规范主编单位：中国南方电网有限责任公司生产设备管理部。
本规范参编单位：广东电网公司电力科学研究院。
本规范主要起草人：毛先胤，陈鹏，徐晓刚，彭向阳，张峰，许志海，王锐。
本规范主要审查人：佀蜀明，薛武，何朝阳，马辉，黄志伟。
本规范由中国南方电网有限责任公司标准化委员会批准。
本规范自发布之日起实施。
执行中的问题和意见，请及时反馈至中国南方电网有限责任公司生产设备管理部。
架空线路钢管塔、角钢塔技术规范1 范围本技术规范（以下简称规范）适用于南方电网公司10kV及以上架空线路选用的钢管塔、角钢塔。
本规范规定了架空线路钢管塔、角钢塔的使用条件、技术要求、试验验收、产品监造、标识、包装、运输等方面的技术要求。
凡本规范未规定，但在相关设备的国家标准、行业标准中有规定的规范条文，应按上述标准条文中的最高技术要求执行。
接入南方电网的用户设备其配置、选型可参照本规范要求执行。
2 规范性引用文件本规范是依据国家和行业有关标准、规程和规范并结合近年来南方电网公司输变电设备评估报告、生产运行情况分析以及设备现场运行经验制定。
下列文件以及其他相关标准中的条款通过本标准的引用而成为本标准的条款。
以下标准最新版本适用于本规范，使用本规范的各方应探讨使用下列标准最新版本的可能性。
配电网10kV铁塔技术规范前言按照南方电网有限责任公司管理思想现代化、管理制度规范化、管理手段信息化、管理机制科学化的要求，科学地建立健全中山供电局的标准体系，指导和规范本企业配电运行管理的工作，实现配电运行管理标准化、科学化、现代化，加速技术进步和提高企业经济效益，特制定本规范。
本规范执行国家和行业有关法律、法规、规程和规范，执行南方电网公司、广东电网公司的有关文件精神，并结合中山供电局的实际而制定。
本规范由中山供电局生技部负责解释。
1.应遵循标准规范中所有设备及其备品备件，除本规范中规定的技术参数和要求外，均应遵循最新版本的国家标准（GB）、电力行业标准（DL）和国际单位制（SI）。
现行标准如下：GBJ17-88 《钢结构设计规范》；GB2694-81 《输电线路铁塔制造技术条件》。
2.环境及技术条件2.1 环境条件2.1.1 周围空气温度最高温度: 45℃(24小时内平均值≤35℃)最热月平均温度： 35℃最低温度: -10℃最大日温差: 25K2.1.2 海拔高度: ≤1000m2.1.3 最大风速: 35m/s2.1.4 环境湿度: 日平均相对湿度不大于95%日平均水蒸汽压力值不超过2.2kPa月平均相对湿度不大于90%月平均水蒸汽压力值不超过1.8kPa2.1.5 地震烈度：7度2.1.6污秽等级：Ⅲ级2.1.7安装场所：户外2.2工程条件2.2.1 系统概况a. 系统电压：10kVb. 系统额定频率：50Hz2.3主要技术参数及技术条件2.3.1所有零件的切割、制弯、制孔和清根、铲背、坡口加工的允许偏差应符合有关规定。
2.3.2所有焊接件，在装配过程中应保证制成构件的实际尺寸对设计尺寸的偏差不得超过规定值。
2.3.3焊缝在实际尺寸上、外观上应符合有关规定。
2.3.4所有制成品经过矫正后，其允许偏差不得超过规定值。
2.3.5热浸镀锌件的锌层在外观、镀锌附着重和锌层厚度、均匀性、附着性上应符合有关要求。
国家电网公司输变电项目1000千伏特高压交流输变电工程输电线路角钢塔招标文件（技术规范通用部分）2015年6月目录1 总则 01.1 一般规定 01.2 投标人应提供的资格文件 (1)1.3 工作范围 (1)1.4 标准和规范 (1)1.5 必须提交的技术数据和信息 (3)1.6 交货 (4)2 铁塔加工技术要求和性能参数 (5)2.1概述 (5)2.2技术要求和性能参数 (5)2.3紧固件 (14)2.4其他技术说明 (15)2.5产品质量合格证 (15)2.6标志、包装、运输 (16)2.7工厂检验和监造 (16)2.8目的站检验 (18)2.9现场检验 (18)2.10 技术服务 (18)2.11质量保证 (18)附件A 大规格角钢供应商技术资格条件 (19)附件B 特高压输电线路工程钢管塔关键原材料供应商技术资格条件(另附) (20)附件C 特高压输电线路钢管塔用8.8级螺栓及配套螺母采购技术条件(另附) (20)附件D 角钢塔零部件、焊接件检测抽样方案 (20)1总则1.1一般规定1.1.1投标人应仔细阅读本技术规范（技术规范通用和专用部分）在内的招标文件阐述的全部条款。
投标人提供的铁塔制造技术规范应符合本技术规范所规定的要求。
1.1.2投标人应具有ISO-9000管理体系认证书。
1.1.3对投标人的资质要求见招标文件商务部分。
1.1.4本规范书提出了有关本工程使用铁塔的图纸放样、原材料采购、铁塔构件加工、铁塔试组装、热浸镀锌、质量检验、包装及运输、售后服务等方面应执行的技术标准及要求。
1.1.5投标人提供的产品质量应满足《输电线路铁塔制造技术条件》（GB/T 2694－2010）及本技术规范的要求。
1.1.6铁塔的制造应根据现行国家及行业标准、业主批准的施工图及有关技术文件，按计划工期要求进行。
投标人提供的铁塔应是全新的。
不能因施工图和技术文件的遗漏、疏忽和不明确而解脱成交供应商提供符合有关标准要求的铁塔和工作质量的责任。
铁塔技术规范书本文是关于铁塔技术规范书的详细介绍和解读。
铁塔作为通信设备的重要组成部分，其安装和维护必须严格按照规范进行。
本文将从铁塔的基本定义、技术规范的重要性以及规范书的内容等方面进行阐述。
一、铁塔的定义与分类铁塔是通信行业中用于支撑与保护信号传输设备而建造的特殊结构。
根据使用的材料、塔身结构等不同特点，铁塔可以分为角钢塔、四脚塔、单管塔、自承力塔等多种类型。
不同类型的铁塔在安装和维护时，都需要按照相应的技术规范进行操作，以确保通信设备的正常运行。
二、铁塔技术规范的重要性铁塔技术规范是通信行业保证通信设备正常运行的重要保障。
通过制定明确的规范，可以确保铁塔的设计、施工和维护过程中遵循一定的标准，减少设备故障的风险，提高通信设备的可靠性和稳定性。
同时，合理的规范还可以统一行业标准，促进铁塔行业的健康发展。
三、铁塔技术规范书的内容铁塔技术规范书是针对铁塔安装和维护过程中的各项操作进行全面规定的文件。
其内容主要包括以下几个方面：1. 基本要求：规定了铁塔相关操作的基本要求，如安全性、稳定性、可靠性等要求。
同时，还包括了对相关材料、设备的要求，以确保操作过程中的质量和安全。
2. 设计与施工：对铁塔的设计和施工进行了详细说明。
包括设计的相关参数、施工的工艺和步骤等。
设计和施工的规范化是确保铁塔质量的重要保证，同时也有助于提高施工效率。
3. 安全防护：铁塔操作过程中的安全问题是需要特别关注的。
规范书中对操作人员的安全防护要求进行了明确规定，如必须佩戴安全帽、安全带等个人防护用具，同时还包括了施工现场的安全措施等。
4. 维护与管理：铁塔在使用过程中需要进行定期的维护和管理，以保证其正常运行。
规范书中对维护和管理的操作进行了详细的规定，包括定期巡检、设备维护、消防安全等内容。
四、铁塔技术规范的执行与监督为了确保铁塔技术规范能够有效执行，相关部门需要加强对铁塔安装和维护人员的培训和监督。
操作人员应该具备相应的技术能力和安全意识，同时了解并遵守相关规范。
国家电网公司集中规模招标采购
山东电力集团公司
淄博古城220千伏输变电工程
角钢塔
招标文件
（技术规范专用部分）
设计单位：淄博齐林电力设计院有限公司
2011年01月
目次
货物需求一览表 (3)
供货范围一览表 (3)
1工程概况 (4)
2铁塔结构特征 (4)
3损耗、备件与合同结算重量 (4)
4原材料要求 (4)
5技术差异表 (5)
附录A货物需求明细表 (5)
附录B技术规范通用部分条款变更表 (5)
货物需求一览表
包号序
号
项目名称
电压
等级
货物名称物资名称计量单位总数量
Q420所
占比例
Q460所
占比例
1
1
淄博古城220
千伏输变电
工程
220kV 角钢塔
铁塔,AC220kV,双回路,角
钢,Q420,耐张塔
吨63.79230%
2 铁塔,AC220kV,单回路,角
钢,Q345,转角塔
吨25.69
3 铁塔,AC220kV,双回路,角
钢,Q345,直线塔
吨49.33
交货地点：淄博施工现场地面交货(卖方负责卸货)；包1 合计吨138.81213.8%
供货范围一览表（投标人填写）
包号序
号
项目名称电压等级塔材类型物资名称计量单位总数量
Q420所
占比例
Q460所
占比例
1工程概况
本招标文件适用于淄博古城220千伏输变电工程所需输电铁塔的制造、试验和检验、包装、运输等。
工程概况表
工程项目名称淄博古城220千伏输变电工程
工程规模线路全长 2.6 km
塔材类型及基数角钢塔10 基。
备注
2铁塔结构特征
本工程采用角钢塔。
3损耗、备件与合同结算重量
螺栓供货需按图纸中螺栓总数增加3％作为安装损耗。
考虑螺栓无扣长的加工误差影响，除图中统
计的垫圈数量外，需另按施工图中螺栓总数的5％增加备用垫圈，以供安装铁塔紧固螺栓（垫在螺帽一侧）之用。
铁塔招标重量为初步设计估算重量（或施工图重量），该重量中未考虑螺栓安装损耗、备用垫圈和采用防卸螺栓引起的铁塔采购重量增加。
合同签订采购重量以设计图纸重量为准，合同结算重量以竣工图中重量为准。
4原材料要求
4.1输电线路铁塔用角钢、钢板等主要原材料应满足相应标准、规范的要求，并有质量证明书。
4.2对输电线路铁塔用直缝焊管、带颈法兰等关键原材料实施延伸监造，必要时配合对高强角钢、∠20以上大规格角钢实施延伸监造。
同时中标方在随后的加工中应按规定对原材料进行入厂复验。
4.3铁塔材质：除注明为Q420、Q460钢材外，其余未注明者均为Q235B、Q345B钢材（铁塔材质以设计文件或施工图为准），中标方应依据铁塔材质选择相应的焊接材料，并进行相应的焊接工艺评定。
角钢、钢板尺寸的负偏差不大于国家标准规定的50%，每一包中存在材料尺寸负偏差的比例不得高于国家标准规定的50%，并有指定的质量监控机构出具的证明文件。
1）角钢截面尺寸偏差应满足表1要求，其他执行国家标准（GB/T706）规定，且每种规格每一批次中材料尺寸负偏差的比例不得高于50%。
表1 等边角钢边厚度、边宽度允许偏差规定(单位：mm)
边宽度边厚度允许偏差边宽度允许偏差
≤56 -0.2，+0.4 -0.4，+0.8
＞56～90 -0.3，+0.6 -0.6，+1.2
＞90～140 -0.4，+0.7 -0.9，+1.8
＞140～200 -0.5，+1.0 -1.3，+2.5 ＞200 -0.7，+1.4 -1.8，+3.5
2）钢板厚度允许偏差满足表2要求，其他执行国家标准（GB/T709）规定，且每种规格每一批次中材料尺寸负偏差的比例不得高于50%。
表2 单轧钢板厚度允许偏差
下列公称宽度的厚度允许偏差
公称厚度
≤1500 ＞1500～2500 ＞2500～4000 ＞4000 3～5.0 -0.23～+0.45 -0.28，+0.55 -0.33～+0.65 -
＞5.0～8.0 -0.25～+0.50 -0.30～+0.60 -0.38～+0.75 -
＞8.0～15 -0.28～+0.55 -0.33～+0.65 -0.40～+0.80 -0.45～+0.90 ＞15～25 -0.33～+0.65 -0.375～+0.75 -0.45～+0.90 -0.55～+1.10 ＞25～40 -0.35～+0.70 -0.40～+0.80 -0.50～+1.00 -0.60～+1.20 ＞40～60 -0.40～+0.80 -0.45～+0.90 -0.55～+1.10 -0.65～+1.30
4.4对于建设在严寒地区输电线路工程，投标人应根据本工程技术文件或施工图的要求，在材料采购、选择和制造中使用防低温脆断钢种和焊接材料，并进行相应的焊接工艺评定。
4.5防卸螺栓高度：从塔脚基础顶面以上30m 高度水平范围内（长短腿铁塔以最短腿的塔脚计算）的所有连接螺栓（包括横隔面），均使用防卸螺栓，若在30m 处遇有节点板或接头时，其上所有螺栓均使用防卸螺栓。
5技术差异表
投标人提供的产品技术规范应与本招标文件（含技术规范通用部分）中规定的要求一致。
若有差异投标人应如实、认真地填写差异值；若无技术差异则视为完全满足本技术规范的要求，且在技术差异表中填写“无差异”。
技术差异表
序号项目对应条款编号技术招标文件要求差异备注1
2
3
4
附录A
货物需求明细表
包号项目名称塔型呼高（m）基数总重量（t）板材及角钢所占
比例（%）
螺栓所占比
例（%）
1 淄博古城220
千伏输变电工
程
2G-SJ4 18 3 63.792
95% 5% 2G-SZ1 21 3 28.107
2G-SZ1 24 1 10.265
2G-SZ1 27 1 10.958
2D-J4 18 2 25.69
采购塔型总基数和总重量10 138.812
附录B
技术规范通用部分条款变更表
变更条款页码、款号
变更内容
原表述变更后表述注本表是对技术规范通用部分的补充和修改，如有冲突，应以本表为准。
