锅炉水位计

水位计介绍
1. 打开排水阀，使汽水侧连通管及玻璃水位计得到清洗，时间约10S
2. 关闭水侧连通阀，冲洗汽侧连通管及水位计，时间约10S
3.关闭气侧连通阀，再打开汽侧连通阀，再冲洗一次汽侧连通管，时间约10S
4. 开水侧连通阀，关汽侧连通阀，冲洗水侧连通阀，时间约10S
5.关闭水侧连通阀，再打开水
侧连通阀，再冲洗一次水侧连通管，时间约10S
6. 打开汽侧、水侧连通阀，关闭排水阀，观察水位计液位状况
7. 水位计液位正常，则投入使用，不正常，则需排除故障再投入使用
8. 水位计每日冲洗不低于2次

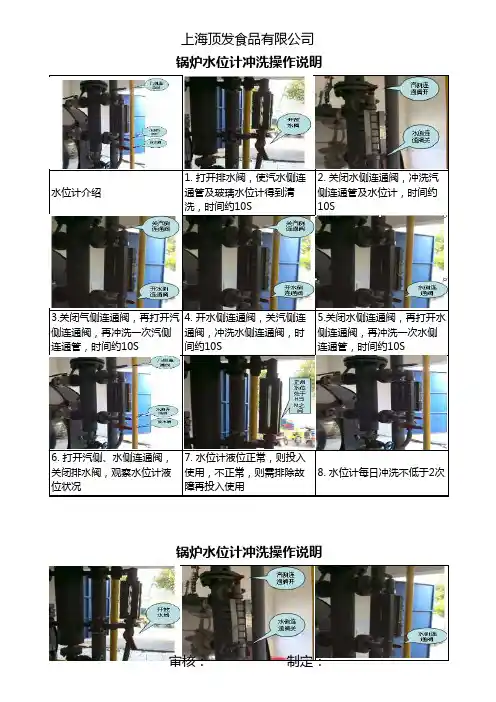

锅炉水位计冲洗操作说明
锅炉水位计冲洗操作说明
1.排水阀，旋转45°排水，约10秒。

2.关闭排水阀1.关闭水侧连通阀，冲洗汽侧
连通管及水位计，时间约10S
2.打开水侧连通阀
1.关闭汽侧连通阀，冲洗水侧
连通阀管，时间约10S
2.打开汽侧连通阀
1. 打开汽侧、水侧连通阀
2.关闭排水阀 如：上图1.水位计液位正常，则投入使
用，不正常，则需排除故障
再投入使用
1.水位计每日冲洗不低于2次
1 2
1
2
1
2
1 21
2
1
2。

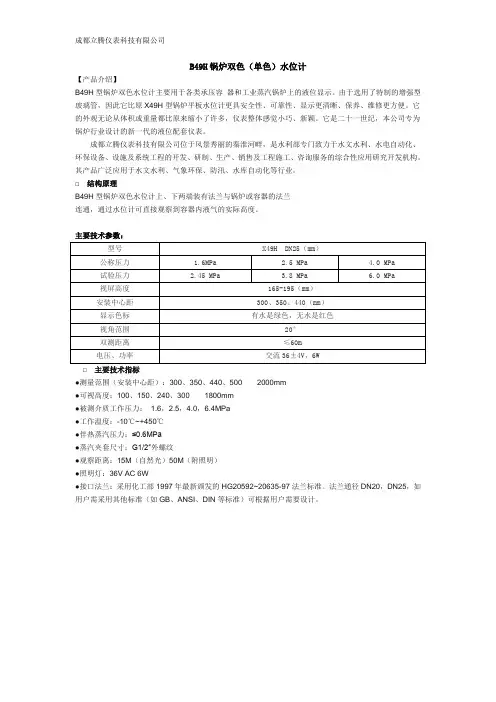

B49H锅炉双色（单色）水位计【产品介绍】B49H型锅炉双色水位计主要用于各类承压容器和工业蒸汽锅炉上的液位显示。

由于选用了特制的增强型玻璃管，因此它比原X49H型锅炉平板水位计更具安全性、可靠性、显示更清晰、保养、维修更方便。

它的外观无论从体积或重量都比原来缩小了许多，仪表整体感觉小巧、新颖。

它是二十一世纪，本公司专为锅炉行业设计的新一代的液位配套仪表。

成都立腾仪表科技有限公司位于风景秀丽的秦淮河畔，是水利部专门致力于水文水利、水电自动化、环保设备、设施及系统工程的开发、研制、生产、销售及工程施工、咨询服务的综合性应用研究开发机构。

其产品广泛应用于水文水利、气象环保、防汛、水库自动化等行业。

□结构原理B49H型锅炉双色水位计上、下两端装有法兰与锅炉或容器的法兰连通，通过水位计可直接观察到容器内液气的实际高度。

主要技术参数：□主要技术指标●测量范围（安装中心距）：300、350、440、500······2000mm●可视高度：100、150、240、300······1800mm●被测介质工作压力：1.6，2.5，4.0，6.4MPa●工作温度：-10℃~+450℃●伴热蒸汽压力：≤0.6MPa●蒸汽夹套尺寸：G1/2″外螺纹●观察距离：15M（自然光）50M（附照明）●照明灯：36V AC 6W●接口法兰：采用化工部1997年最新颁发的HG20592~20635-97法兰标准。

法兰通径DN20，DN25，如用户需采用其他标准（如GB、ANSI、DIN等标准）可根据用户需要设计。

□使用说明●水位计使用时，应先缓慢打开阀门进液，然后特玻璃管预热20~30分钟，有一定温度后，方能全部打开两端阀门进水或其它介质。

●在使用过程中要求经常排污，避免污蚀阻塞通道，出现假水位现象。

●当石英管因意外损坏时，借助于仪表上下手柄将上下旋塞的塞子转90°，可阻止容器内的介质继续外流，此时，可更换损坏件。

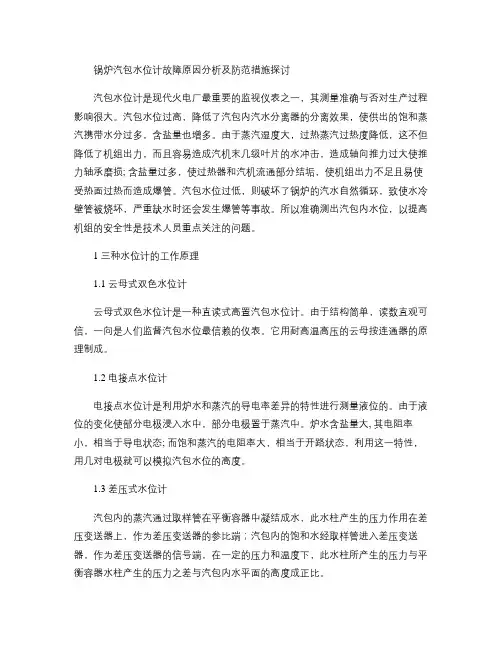

锅炉汽包水位计故障原因分析及防范措施探讨汽包水位计是现代火电厂最重要的监视仪表之一，其测量准确与否对生产过程影响很大。

汽包水位过高，降低了汽包内汽水分离器的分离效果，使供出的饱和蒸汽携带水分过多，含盐量也增多。

由于蒸汽湿度大，过热蒸汽过热度降低，这不但降低了机组出力，而且容易造成汽机末几级叶片的水冲击，造成轴向推力过大使推力轴承磨损; 含盐量过多，使过热器和汽机流通部分结垢，使机组出力不足且易使受热面过热而造成爆管。

汽包水位过低，则破坏了锅炉的汽水自然循环，致使水冷壁管被烧坏，严重缺水时还会发生爆管等事故。

所以准确测出汽包内水位，以提高机组的安全性是技术人员重点关注的问题。

1 三种水位计的工作原理1.1 云母式双色水位计云母式双色水位计是一种直读式高置汽包水位计。

由于结构简单，读数直观可信，一向是人们监督汽包水位最信赖的仪表。

它用耐高温高压的云母按连通器的原理制成。

1.2 电接点水位计电接点水位计是利用炉水和蒸汽的导电率差异的特性进行测量液位的。

由于液位的变化使部分电极浸入水中，部分电极置于蒸汽中。

炉水含盐量大, 其电阻率小，相当于导电状态; 而饱和蒸汽的电阻率大，相当于开路状态，利用这一特性，用几对电极就可以模拟汽包水位的高度。

1.3 差压式水位计汽包内的蒸汽通过取样管在平衡容器中凝结成水，此水柱产生的压力作用在差压变送器上，作为差压变送器的参比端；汽包内的饱和水经取样管进入差压变送器，作为差压变送器的信号端，在一定的压力和温度下，此水柱所产生的压力与平衡容器水柱产生的压力之差与汽包内水平面的高度成正比。

2 影响三种汽包水位计的因素及防范措施2.1 云母双色水位计L图 12.1.1 环境温度对云母水位计的影响712由于云母双色水位计处于环境温度下，温度较低。

其冷凝水密度高于汽包内饱和水密度，因此指示水位必低于汽包内重力水位(见图 1 。

环境温度越低，冷却水平均密度越大，故误差越大。

防范措施是加强对云母水位计汽水连通管路和水位计本体的保温。

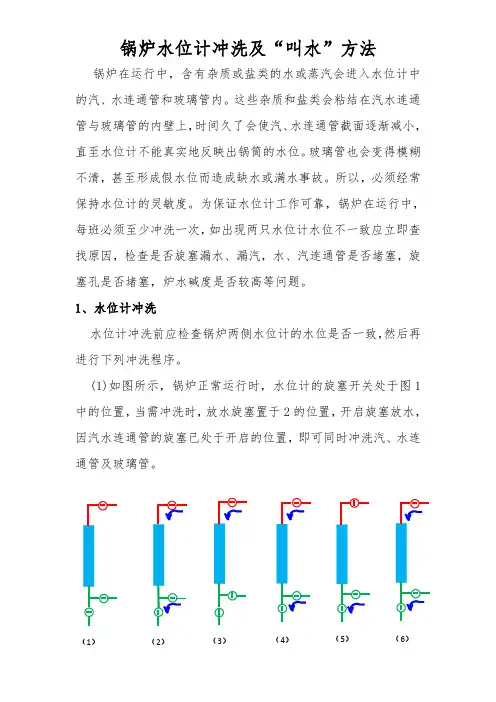

锅炉在运行中，含有杂质或盐类的水或蒸汽会进入水位计中的汽、水连通管和玻璃管内。

这些杂质和盐类会粘结在汽水连通管与玻璃管的内壁上，时间久了会使汽、水连通管截面逐渐减小，直至水位计不能真实地反映出锅筒的水位。

玻璃管也会变得模糊不清，甚至形成假水位而造成缺水或满水事故。

所以，必须经常保持水位计的灵敏度。

为保证水位计工作可靠，锅炉在运行中，每班必须至少冲洗一次，如出现两只水位计水位不一致应立即查找原因，检查是否旋塞漏水、漏汽，水、汽连通管是否堵塞，旋塞孔是否堵塞，炉水碱度是否较高等问题。

1、水位计冲洗水位计冲洗前应检查锅炉两侧水位计的水位是否一致，然后再进行下列冲洗程序。

(1)如图所示，锅炉正常运行时，水位计的旋塞开关处于图1中的位置，当需冲洗时，放水旋塞置于2的位置，开启旋塞放水，因汽水连通管的旋塞已处于开启的位置，即可同时冲洗汽、水连通管及玻璃管。

（1）（6）（5）（4）（3）（2）(2)冲洗完毕，先关闭水旋塞。

单独冲洗汽连通管与玻璃管(图中3的位置)。

(3)打开水旋塞，再次同时冲洗汽、水连通管和玻璃管(如图中4的位置)。

(4)关闭汽旋塞，再单独冲洗水旋塞、连管和玻璃管(如图中5的位置)。

(5)打开汽旋塞，在图中6的位置，关闭放水旋塞，水位计冲洗完毕恢复图中1的位置。

2、“叫水”操作2.1“叫水”操作的原理当开启放水旋塞后,再关闭汽、水连管与水位表之间的旋塞时,使水位表与大汽相通,水位表中的压力为零。

这时再关闭放水旋塞,开启水连管与水位表之间的水旋塞,因锅筒内压力高于水位表内压力,如果锅筒水位正处于水连管附近时水将被汽流带入水位表中,这说明缺水程度还不严重。

如果“叫水”后水位表中始终不见水位,则认为缺水较严重。

2.2“叫水“的操作步骤：(1)开启水位计的放水旋塞；(2)关闭汽旋塞；(3)关闭水旋塞；(4)再关闭放水旋塞；（5）然后开启水旋塞，看是否有水从水连管冲出，如有水冲出，则是轻微缺水；如无水位出现，证明是严重缺水。

锅炉双色水位计技术要求1、我公司锅炉为高温高压循环流化床锅炉，制造厂家为无锡华光锅炉股份有限公司锅炉，每台锅炉锅筒配套双色水位计为两台，锅炉主要工作参数为：额定蒸发量 150 t/h额定蒸汽温度 540 ℃额定蒸汽压力（表压） 9.8 MPa汽包工作压力 10.8 MPa汽包工作温度 317 ℃2、双色水位计技术要求：2.1双色水位计要求为无盲区自冲洗双色水位计，水位计本体主要有表体、阀门、冲洗器、光源总成（光源罩、观察罩）及电源。

2.2水位计显示效果为：汽红，水绿，汽满全红，水满全绿。

要求显示效果明显，通过摄像头能够清晰看到实际水位显示。

2.3该水位计通过汽、水阀门与锅炉汽包汽侧、水侧相联接，形成连通体，利用连通器的原理使水位计水位与汽包水位保持一致，在可视范围内的通过云母片和密封保护垫片的方法实现视窗化设计，使锅炉汽包内的液位显示方便观测，并且能够准确掌握准确水位位置。

2.4水位计所附带的冲洗器所产生的饱和泠凝水可以实时更新汽包水位计表体里面的水质，且在流通云母片表面时还能起到冲洗云母片的作用，在云母片表面还能形成一层薄薄的水膜，阻止云母片表面结垢，使水位计始终保持清晰的观测效果。

2.5水位计光源选择LED红绿发光管，输入为220V/50HZ，输出为5V具有连续调压功能的电源器，光源整体使用寿命不少于3年。

2.6水位计密封组件3水位计选型要求：3.1水位计接管尺寸为Φ28*4 ，材质为20，水位计中心距根据买受人提供的图纸UG5036-01和52J81-31-0自行计算，连接形式为焊接，显示形式为双色云母片式，阀座密封形式为合金钢，显示要求无盲区。

3.2水位计设计压力要求不小于16MPa,买受人现场实际使用压力为10.88MPa3.3要求水位计配套汽阀和水阀3.4出卖人提供安装使用说明书2份，并负责免费到现场指导安装使用。

锅炉汽包水位计选型参考一、智能型锅炉汽包专用液位计参数：1.工作电压：DC24V2.输出：4-20mA二线制3.防爆标志：ExiaIICT6 Ga4.工作压力：22MPamax5.测量范围：1500mm6.环境温度：-40℃～80℃7.介质温度：500℃max.二、智能型锅炉汽包专用液位计特点：1、采用独特专用的封装技术，设备内部压力越高密封越紧，设备效果越好，不渗漏。

2、根据锅炉及其介质特性，采用军事航空上的特殊材料，制成专用极杆。

3、根据锅炉及其介质特性，采用适合其工况条件的专用智能型信号放大器使其性能更加稳定，精准度更高，无假液位现象，并具故障自检功能，效果优于其他同类产品。

三、智能型锅炉汽包专用液位计优点：1.耐高温、高压、高稳定性、寿命长。

2.对测量过程中压力、温度的影响具有自动补偿功能。

3.电极选用耐高温高压非金属材料，采用独特结构，实现机电一体化。

4.适用于各种规格的工业锅炉、电站锅炉汽包液位在全工况条件下的连续准确性测量、控制。

四、智能型锅炉汽包专用液位计介绍：锅炉汽包水位测量的重要性是人所共知的，然而长期以来锅炉汽包水位连续测量技术方面采用的平衡容器式（差压式）测量方法存在许多无法改进的缺陷，主要体现在以下几个方面：1、不能实施全工况测量，存在“假水位”测量、在锅炉启、停、排空、连排、事故等不稳定运行工况下建立稳定差压条件时间较长、恢复时间较长或干脆不能建立正常差压，需要人工干预等问题。

2 、在稳定工况条件下，由于受结构限制，不能彻底解决因水侧绝温造成的系统测量误差的补偿问题。

在锅炉缺、满水等事故工况条件下，系统测量误差过大可能带来严重后果。

3、结构复杂，静密封点多，施工规模大并存在冬季保温问题。

4、测量时滞较长，不能即时反应锅炉水位变化，测量信号调节质量差。

5、由于存在冷凝筒放热，使用成本极高。

这些缺陷都是由于差压式测量原理及其对系统取样结构的不合理造成的，无法改进。

在非正常工况下给锅炉安全运行造成了极大隐患。

锅炉汽包差压水位计有误差原因和处理方法
锅炉汽包差压水位计的误差原因主要有以下几点：
1. 仪表本身的精度问题：差压水位计的精度取决于仪表的制造工艺和材料质量。

如果仪表制造不合格或使用时间较长导致磨损等问题，都可能会产生误差。

2. 管道和连接部分的漏气：由于差压水位计是通过测量两侧管道的压力差来确定水位高度的，如果存在管道和连接部分的漏气现象，会导致压力差的变化，从而影响水位计的测量准确性。

3. 水位计管道中气体和杂质的存在：水位计管道中存在空气、气泡、杂质等会干扰压力差的测量，从而造成误差。

处理方法如下：
1. 定期校准：定期进行差压水位计的校准，以确保仪表的准确性。

校准时可使用标准仪器进行比对，并根据校准结果调整差压水位计的读数。

2. 检查管道和连接部分：定期检查差压水位计的管道和连接部分，确保没有漏气现象。

如发现漏气问题，及时修复或更换漏气组件。

3. 清洗水位计管道：定期清洗差压水位计的管道，移除其中的气体和杂质，以减少干扰。

4. 选择合适的水位计：根据实际需要选择合适的水位计，考虑其精度、稳定性、适用环境等因素，以确保测量的准确性。

总之，要保证锅炉汽包差压水位计的准确性，需要定期校准、检查管道和连接部分、清洗管道，并选择合适的水位计。

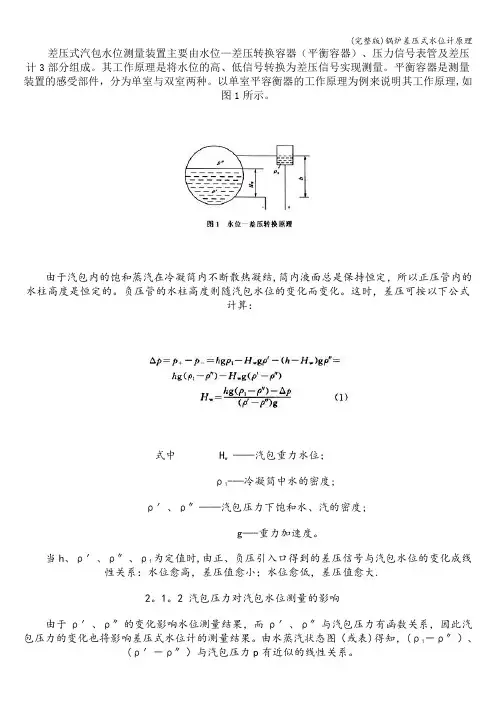

差压式汽包水位测量装置主要由水位—差压转换容器（平衡容器）、压力信号表管及差压计3部分组成。

其工作原理是将水位的高、低信号转换为差压信号实现测量。

平衡容器是测量装置的感受部件，分为单室与双室两种。

以单室平容衡器的工作原理为例来说明其工作原理,如图1所示。

由于汽包内的饱和蒸汽在冷凝筒内不断散热凝结,筒内液面总是保持恒定，所以正压管内的水柱高度是恒定的。

负压管的水柱高度则随汽包水位的变化而变化。

这时，差压可按以下公式计算：——汽包重力水位；式中 Hw-—冷凝筒中水的密度;ρ1ρ′、ρ″——汽包压力下饱和水、汽的密度;g—-重力加速度。

为定值时,由正、负压引入口得到的差压信号与汽包水位的变化成线当h、ρ′、ρ″、ρ1性关系：水位愈高，差压值愈小；水位愈低，差压值愈大.2。

1。

2 汽包压力对汽包水位测量的影响由于ρ′、ρ″的变化影响水位测量结果，而ρ′、ρ″与汽包压力有函数关系，因此汽包压力的变化也将影响差压式水位计的测量结果。

由水蒸汽状态图（或表)得知，(ρ－ρ″）、1(ρ′－ρ″）与汽包压力p有近似的线性关系。

以单室平衡容器为代表公式：ΔP=P+-P-=ρ凝＊g＊L-ρs *g*（L-(h0+h））-ρw＊g*(h0+h)即：h=(（ρ凝-ρS）*g＊L-ΔP）/(ρW—ρS)＊g式中：h-—水位（单位：m）ΔP—-差压（单位：Pa）ρw-—饱和水密度(单位：kg/m3）ρS-—饱和蒸汽密度(单位：kg/m3）ρ凝——汽包外水柱密度（单位:kg/m3）g——重力加速度汽包压力按表压计算；汽包水位按差压(Pa）值计算，若原为mmH2O，则换算关系为:1mmH2O=9。

8Pa≈10Pa。

锅炉水位计的检修1 概述水位计是自然循环汽包锅炉的安全装置之一，水位计与汽包直接用连通管相连，所以水位计中的水位能够较真实地反映汽包水位，自然循环锅炉汽包水位的高低直接影响着锅炉的安全运行。

水位过高会使蒸汽带水，恶化蒸汽品质，汽温大幅度降低，严重时会造成汽机进水，产生水冲击，打掉叶片，损坏设备；水位过低会造成水循环破坏，甚至烧坏锅炉水冷壁造成爆管。

因此水位计是锅炉的主要附件。

就地水位计有玻璃板式、石英玻璃管式、牛眼水位计、云母双色水位计等。

板和管式多用在中低压炉上；高压和超高压炉多用双色云母水位和双色牛眼水位计，目前我厂两台炉均采用了云母双色水位计。

双色云母方位表结构见图1-12-1。

图1-12-1 双色云母水位结构图1、水位计本体2、放水阀3、水侧阀4、汽侧阀2 设备规范目前#1、2炉云母水位计已经高造成双色翻板式水位计，除了更换磁板以及浮球清理等，基本属于免维护。

3 水位计的检修工艺及质量标准3.1 云母水位计的解体：1) 拆卸水位计外壳，取下放至合适位置。

2) 旋下云母水位计外压板之压紧螺母，将外压板取下。

3) 取下内衬板及云母片。

4) 清理凹面内衬垫和接合面。

5) 将连接的螺栓取下，与螺母配对放好。

6) 拆卸汽水阀门及放水门，进行修理。

3.2 云母水位计检修：1) 检查和疏通汽水连接管，必要时用压缩空气进行吹扫。

2) 检查水位计密封面有无麻点、沟槽、腐蚀及冲刷等缺陷，确定检修方法。

a) 轻微缺陷：可用刮研方法处理，油研磨；平板涂以红丹粉油检查。

b) 严重缺陷：刮下本体部分送铣床加工进行处理，密封面也可进行堆焊，然后进行加工。

c) 对修理较困难的表柜也可更换新水位计。

3) 内压板应清理干净，检查有无扭曲、变形，进行修理找平。

4) 检查压板有无变形，压板螺栓孔应无变形及凸边，否则进行修理。

5) 检查螺丝扣是否完好，如有弯曲、断扣、咬扣等缺陷应进行更换，螺栓及螺母进行配合检查，组合时丝扣部分应涂以铅粉油。

锅炉双色水位计操作规定为加强双色水位计运行维护，保证机组安全稳定运行，对锅炉双色水位计运行做如下规定。

一、就地双色水位计的投运：1、双色水位计解列后重新投运时，需要充分预热。

方法为：首先开启水位计排污阀，然后开启汽侧一次阀，再将水位计的汽阀缓慢开启1/5圈，让微弱汽流通过大约20～30分钟左右，使水位计本体温度相对稳定。

然后顺序关闭一次阀，二次阀，排污阀。

2、双色水位计投运时先开启汽、水侧一次阀，然后将水位计的汽阀缓慢开启1/5圈再将水阀开启1/5圈，即将关闭状态阀门的手轮逆时针旋转1/5圈，待水位正常后，汽阀、水阀交替开启，直至全开。

否则如水位计阀门一次全开，保险子会将通道堵死，出现假水位而造成严重事故。

3、双色水位计阀门内设有保险子，即钢球保护装置，投运前此阀门处于关闭状态。

如果因错误操作引起保险子堵死通道时，应立即处理，处理方法是；立即关闭阀门，然后按上述开启阀门方法重新操作一次。

锅炉正常运行时要全开水位计的汽，水阀门，否则保险子起不到保护作用。

二、就地双色水位计的冲洗：1、双色水位计长期运行会结垢，导致红，绿色显示不清，运行中需冲洗。

冲洗方法为：汽冲洗、水冲洗。

2、汽冲洗：先将水位计的一、二次阀完全关闭，再开排污阀，之后微开汽侧一次阀，再将汽侧二次阀缓慢开启1/5圈，再利用高压蒸汽冲洗结垢的云母片，通过控制汽侧二次阀的开度来调节高压蒸汽的流量，冲洗时间1～2分钟（时间不宜过长），若水位计已清晰，可停止冲洗工作。

冲洗完毕。

顺序关闭一次阀，二次阀排污阀。

3、水冲洗：首先关闭水位计汽侧一、二次阀，水侧二次阀，隔离汽包水位计。

然后打开汽包水位计排污阀，待水放净后关闭排污阀，此时便开始水位计的冲洗工作。

冲洗水位计时由开、关水侧二次阀来控制冲洗压力，缓慢并微开汽包水位计水侧二次阀，使水依次流过水侧二次阀，水侧阀之间的连通管，汽侧二次阀，水位计，使水位计充满水，然后关闭水侧二次阀，开启排污阀，依靠水位计内的压力与水的自重带走污垢。

汽包双色水位计优点：1、水位显示清晰、色泽鲜艳、观察角度大、可视距离远。

2、适用范围厂：广泛适用于炼油厂、炼钢厂、焦化厂、发电厂、油田联合站、化工厂等用户的大型液体容器上的液位显示。

3、适用介质广：水、稀油、碱液、液氨、盐酸、硫酸等腐蚀性溶液（定货时注明介质）。

4、可现场显示和远传显示液位。

技术参数：安装方式：垂直安装电源电压：5VDC厂家配有电源盒，远传24VDC测量范围：0～150～6000mm（大于6000mm可协商订货）精确度：±10mm介质密度：0.4～2.0g/cm3工作压力：-0.1～22MPa工作温度：-160～530℃环境振动：频率≤25Hz振幅≤0.5mm跟随速度：≤0.08m/s介质粘度：≤0.4Pa·SLED显示器：低亮型，高亮型，雾状散光型三种可选排污阀：不锈钢球阀、针型阀连接法兰：DN15～DN50防爆标志：ExiaIICT6Ga产品介绍：汽包双色水位计是磁翻板双色液位计的换代产品,它以红绿光柱清晰显示液位,白天观察距离60m、夜间可达200-300m。

磁翻板水位计长时间使用容易粘覆灰尘，尤其是炼钢厂，时间一长就容易粘覆细铁屑，把磁翻板的颜色覆盖，使它看不到液位，另外磁翻板液位计一个最大的缺点就是不能发光显示，夜间不能观察。

汽包双色水位计精选国内外优质电子元件，整机均经过各种性能测量和模拟试验及整机电老化试验，以保证液位显示精准可靠。

该产品适用于石油、化工、冶金、食品、酿酒、医药、化学纤维、化肥及环保、电力、给水等部门，用以测量有压容器或开口容器内液体的液位，测量仪可现场直接显示液位，亦可附加液位远传，可直接上DCS，实现远距离液位监控。

锅炉水位计安全操作规程第一章总则1.1 目的和依据为了保证锅炉的安全运行，防止因水位异常引起的危险事故发生，制定本规程。

本规程依据《锅炉及压力容器安全管理规定》、《锅炉压力容器安全技术监察规则》等国家法律法规，以及锅炉制造商提供的产品说明书和操作手册作为依据。

1.2 适用范围本规程适用于使用水位计的各类压力容器和锅炉的操作和维护人员。

第二章水位计的分类和原理2.1 水位计分类根据水位计原理的不同，水位计可分为：玻璃管水位计、浮子式水位计、电极式水位计等。

2.2 玻璃管水位计的原理玻璃管水位计通过透明玻璃管内的液位变化来反映锅炉内的液位位置。

2.3 浮子式水位计的原理浮子式水位计通过浮球的上浮或下沉来反映锅炉内的液位位置。

2.4 电极式水位计的原理电极式水位计通过电极与液位接触与否来反映锅炉内的液位位置。

第三章水位计的安全操作规程3.1 安装和调试3.1.1 在安装水位计时，应严格按照锅炉制造商提供的产品说明书和操作手册进行，确保安装位置无误。

3.1.2 安装时应保证水位计与锅炉水位的高低相对一致，并适当设置过高和过低水位报警。

3.1.3 安装完毕后，应进行调试，确保水位计显示准确可靠。

3.2 操作和维护3.2.1 操作人员应熟悉水位计的使用原理和工作方式，并按照操作手册正确操作水位计。

3.2.2 定期检查水位计是否正常工作，如有异常现象应立即停止使用，并进行维护和修理。

3.2.3 定期清洗水位计，特别是玻璃管水位计和电极式水位计，保持表面清晰。

3.2.4 定期校准水位计，验证其准确性，并作记录。

3.3 预防水位计故障3.3.1 玻璃管水位计和浮子式水位计容易受到水垢、结晶等污物的影响，应设置相应的防污措施，保持清洁。

3.3.2 电极式水位计易受到电极腐蚀、膜污Dirty等影响，应定期检查电极是否正常工作，及时更换损坏电极。

3.3.3 水位计上游应设置阻尼器，防止因锅炉水位波动引起的水位计的频繁涨落损坏。

锅炉水位计安全操作规程模版第一章总则第一条为加强锅炉水位计的安全操作管理，确保锅炉运行的安全可靠性，制定本规程。

第二条适用范围本规程适用于所有使用锅炉水位计的锅炉操作人员和管理人员。

第三条锅炉水位计的种类和用途锅炉水位计种类包括：玻璃管水位计、磁翻板式水位计、液位电极式水位计等。

锅炉水位计是用于监测锅炉水位，判断水位是否正常，保障锅炉的安全运行。

第四条锅炉水位计的工作原理和结构不同种类的锅炉水位计有不同的工作原理和结构，操作人员应熟悉锅炉水位计的工作原理和结构，了解其操作使用的要求和注意事项。

第五条操作人员的要求锅炉操作人员应经过专门培训并取得相关证书方可操作锅炉水位计。

操作人员应熟悉锅炉水位计的使用方法，并能熟练掌握操作技巧。

第二章锅炉水位计的安全操作流程第六条启动前的准备工作1. 检查水位计的工作状态，确保水位计正常2. 检查玻璃管水位计的玻璃管是否完整，是否有裂缝和漏水现象3. 检查电极式水位计的电极是否清洁，有无腐蚀和断裂4. 检查磁翻板式水位计的翻板是否灵活，无卡阻现象5. 检查水位计上的阀门是否灵活、无渗漏现象6. 按照操作程序进行操作前的准备工作第七条操作流程1. 充分了解锅炉的运行情况，确保操作安全2. 按照操作规程进行操作，确保锅炉水位计的准确显示3. 定期检查水位计的工作情况，及时处理存在的问题第八条操作后的注意事项1. 操作完毕后，关闭锅炉水位计上的阀门，确保关闭得当2. 锅炉水位计发生故障时，及时报修，不得随意拆卸和修理3. 完善操作记录，及时报告上级管理人员第三章锅炉水位计的维护保养第九条维护保养的内容1. 定期清洗水位计，防止结垢和污物的积累2. 定期检查水位计的工作情况，确保各部件的正常工作3. 及时更换水位计上的损坏零件和附件，并做好记录4. 定期校正水位计的准确度，确保水位计的测量结果准确可靠第十条维护保养的周期1. 每月至少进行一次水位计的清洗和检查2. 每半年进行一次水位计的维修和校正第十一条维护保养的方法1. 清洗：采用专门清洗剂清洗水位计，清除结垢和污物2. 检查：检查水位计的所有部件，确保其完好无损3. 维修：更换损坏的零件和附件，确保水位计的正常工作4. 校正：采用专业的工具和方法进行水位计的校正，确保测量结果的准确性第四章锅炉水位计的安全操作规范第十二条使用前的准备工作1. 检查水位计的完好性，确保无损坏和渗漏现象2. 检查水位计的工作状态，确保水位显示准确3. 检查水位计的阀门，确保灵活和无卡阻4. 检查电源和信号线路的连接情况，确保正常工作第十三条操作前的注意事项1. 操作前，确认锅炉处于安全状态，无异常情况2. 操作前，确认其他操作人员已有所了解，并做好沟通和协调3. 操作前，熟悉锅炉水位计的工作原理和使用方法第十四条操作中的规范要求1. 操作人员应按照操作规程进行操作，不得随意调整和拆卸水位计2. 操作过程中，应当关注水位计的显示情况，及时发现异常并予以处理3. 操作过程中，应注意观察水位计的阀门和密封件是否正常，无渗漏现象第十五条操作后的注意事项1. 操作完毕后，关闭锅炉水位计的阀门并锁死，确保关闭得当2. 操作完毕后，对水位计进行清洗和维护保养，确保其正常工作3. 操作完毕后，填写操作记录，报告上级管理人员第五章处理锅炉水位计故障的方法第十六条常见故障及处理方法1. 锅炉水位计的玻璃管破裂或漏水，应立即停止使用并更换玻璃管2. 锅炉水位计的电极腐蚀或断裂，应更换电极并及时清洗3. 锅炉水位计的磁翻板卡阻，应清洗或维修翻板，确保其灵活性第十七条故障处理的流程1. 发现故障后，立即停止使用，并通知上级管理人员2. 分析故障原因，并制定相应的处理方案3. 维修故障部件，并进行相关测试和校验4. 故障排除后，进行试运行，确认故障已被解决第六章管理与监督第十八条管理责任1. 锅炉操作人员应按照规程要求进行操作，并负责锅炉水位计的日常维护保养2. 锅炉管理人员应建立健全安全管理制度，确保锅炉水位计的安全运行3. 锅炉管理人员应对锅炉操作人员进行培训和考核，提高其安全意识和技能水平第十九条监督检查1. 锅炉管理人员应定期进行巡视和检查，确保锅炉水位计的安全运行2. 锅炉管理人员应及时处理发现的问题和隐患，防止事故的发生第二十条处罚制度1. 对违反规程的操作人员，可采取警告、罚款、停工等措施进行处罚2. 对发生事故或造成严重后果的操作人员，应依法追究其责任第七章附则第二十一条本规程的解释权归本单位锅炉管理人员所有第二十二条本规程自颁布之日起执行，有关事项由本单位锅炉管理人员负责解释和执行。

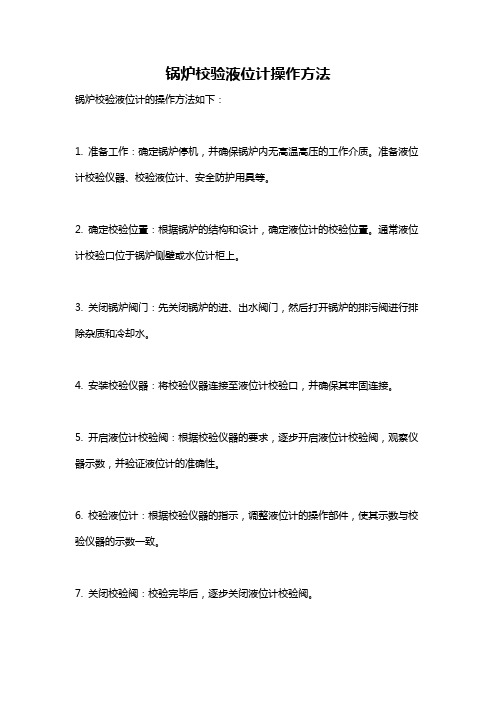

锅炉校验液位计操作方法
锅炉校验液位计的操作方法如下：
1. 准备工作：确定锅炉停机，并确保锅炉内无高温高压的工作介质。

准备液位计校验仪器、校验液位计、安全防护用具等。

2. 确定校验位置：根据锅炉的结构和设计，确定液位计的校验位置。

通常液位计校验口位于锅炉侧壁或水位计柜上。

3. 关闭锅炉阀门：先关闭锅炉的进、出水阀门，然后打开锅炉的排污阀进行排除杂质和冷却水。

4. 安装校验仪器：将校验仪器连接至液位计校验口，并确保其牢固连接。

5. 开启液位计校验阀：根据校验仪器的要求，逐步开启液位计校验阀，观察仪器示数，并验证液位计的准确性。

6. 校验液位计：根据校验仪器的指示，调整液位计的操作部件，使其示数与校验仪器的示数一致。

7. 关闭校验阀：校验完毕后，逐步关闭液位计校验阀。

8. 清理工作：将校验仪器和校验液位计拆除，清理校验口及附近的污垢，并恢复锅炉的正常运行状态。

在操作过程中，应注意安全，佩戴必要的安全防护用具，并遵循锅炉的操作规程和相应的操作指南。

锅炉汽包水位计损坏故障的现象、原因及解决办法
现象：
1.水位计连接管堵塞，使水位缓慢上升或静止不动;
2.水位计汽连通管堵塞，使水位迅速上升或升到顶;
3.水位计水侧漏，使水位偏低，汽侧漏，水位侧偏高，以上均为假水位;
原因：
1.水位计云母片质量不好;
2.水位计使用时间过长，易冲刷损坏;
3.检修时，螺丝紧得不均匀;
4.水位计框架结合面加工质量不好;
5.冲冼水位计时，操作方法不对。

如何处理：
1.当汽包水位计损坏一台时，应立即将损坏的水位计解列，关闭水门和汽门，开启放水门;
2.用另一台进行监视和校对，并联系检修尽快恢复故障水位计。

3.如汽包水位计全部损坏，且具备下列条件，可用低位水位计监视水位:
(1)给水自动调节可靠;
(2)水位报警正常;
(3)低位水位计指示正确可靠，并且在4小时内曾与汽包水位计校对过。

4.汽包水位计全部损坏，且给水自动和水位报警不可靠时，只允许根
据可靠的低位水位计维持运行20分钟；
5.汽包水位计全部损坏，且低位水位计运行不可靠时，应立即停炉。
