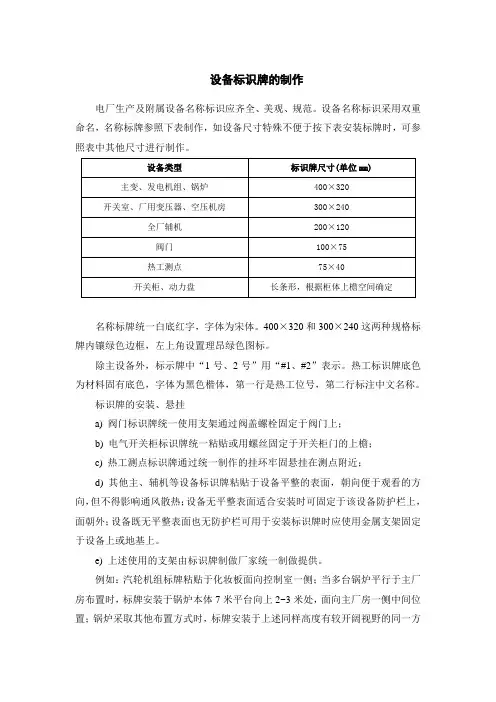

设备标识牌

设备标识牌的制作电厂生产及附属设备名称标识应齐全、美观、规范。

设备名称标识采用双重命名，名称标牌参照下表制作，如设备尺寸特殊不便于按下表安装标牌时，可参照表中其他尺寸进行制作。

设备类型标识牌尺寸(单位mm)主变、发电机组、锅炉400×320开关室、厂用变压器、空压机房300×240全厂辅机200×120阀门100×75热工测点75×40开关柜、动力盘长条形，根据柜体上檐空间确定名称标牌统一白底红字，字体为宋体。

400×320和300×240这两种规格标牌内镶绿色边框，左上角设置理昂绿色图标。

除主设备外，标示牌中“1号、2号”用“#1、#2”表示。

热工标识牌底色为材料固有底色，字体为黑色楷体，第一行是热工位号，第二行标注中文名称。

标识牌的安装、悬挂a) 阀门标识牌统一使用支架通过阀盖螺栓固定于阀门上；b) 电气开关柜标识牌统一粘贴或用螺丝固定于开关柜门的上檐；c) 热工测点标识牌通过统一制作的挂环牢固悬挂在测点附近；d) 其他主、辅机等设备标识牌粘贴于设备平整的表面，朝向便于观看的方向，但不得影响通风散热；设备无平整表面适合安装时可固定于该设备防护栏上，面朝外；设备既无平整表面也无防护栏可用于安装标识牌时应使用金属支架固定于设备上或地基上。

e) 上述使用的支架由标识牌制做厂家统一制做提供。

例如：汽轮机组标牌粘贴于化妆板面向控制室一侧；当多台锅炉平行于主厂房布置时，标牌安装于锅炉本体7米平台向上2~3米处，面向主厂房一侧中间位置；锅炉采取其他布置方式时，标牌安装于上述同样高度有较开阔视野的同一方向；有独立遮拦的变压器标牌安装在有门一侧遮拦上；凝结水泵、射水泵可用支架固定于电机吊环上方；给水泵可用支架固定于泵的地基上。

主要阀门应有开、关方向标识，使用蓝色箭头加汉字，喷漆在阀盖外圆。

如：开电气开关、接地刀闸应有明显的拉、合方向标识；设备事故按钮、重要保护装置应有醒目的禁止乱动警示标识；设备检修或消缺后，名称标识应恢复完好。

设备管理责任标识牌设备管理责任标识牌是一种用于标识设备管理责任的标牌，通过明确责任和义务，提醒和警示相关人员履行设备管理职责，确保设备的正常运行和安全使用。

本文将详细介绍设备管理责任标识牌的标准格式、内容要求以及编写方法。

一、标准格式设备管理责任标识牌的标准格式包括标牌的外观、尺寸、颜色和文字内容等方面的要求。

一般而言，标牌的外观应为方形或长方形，尺寸一般为30cm×30cm或40cm×20cm，具体尺寸可根据实际需要进行调整。

标牌的颜色一般采用醒目的红底白字，以便于人们迅速识别和理解。

标牌上的文字应使用黑色字体，字体大小一般为5cm，以确保文字清晰可见。

二、内容要求设备管理责任标识牌的内容应包括以下要素：1. 设备名称：标明所管理的设备的名称，例如“电梯设备”、“锅炉设备”等。

2. 责任单位：标明负责设备管理的单位或部门的名称，例如“设备管理部门”、“技术服务部”等。

3. 责任人员：标明负责设备管理的具体责任人员的姓名或职务，例如“设备经理”、“设备主管”等。

4. 联系方式：标明责任人员的联系方式，例如电话号码或电子邮箱，以便他人在需要时能够联系到责任人员。

5. 责任内容：明确设备管理责任的具体内容，例如“负责设备的日常巡检和维护”、“负责设备故障的处理和修复”等。

三、编写方法编写设备管理责任标识牌时，应注意以下几点：1. 简明扼要：标识牌上的文字要简洁明了，避免出现冗长的句子或无关信息。

重点突出设备名称、责任单位、责任人员和联系方式等关键信息。

2. 准确明确：标识牌上的文字要准确表达设备管理责任的内容，避免模糊或含糊不清的表述。

责任内容要具体明确，避免笼统的描述。

3. 字体清晰：标识牌上的文字要使用清晰易读的字体，字体大小要适中，确保文字清晰可见。

字体颜色要与标牌背景形成鲜明对比，以提高可视性。

4. 布局合理：标识牌上的各要素要有合理的布局，避免拥挤或混乱的排列。

可以采用分栏或分行的方式，使各要素之间有明确的分隔。

主要设施设备上标识牌内容：
要求：
1、字体，宋体，红色
2、每个字50公分
3、刷在设施或者设备主要显眼部位
内容：
水泥库1#、2#、3#、4#
孰料库1#、2#、3#
空压机房1#、2#
煤磨房
水泥磨房
包装车间
余热发电
均化库
生料磨稀油站
水泥磨稀油站
篦冷机稀油站
中控室
小磨房
电气室：1、水泥磨低压电气室；2、水泥磨高压配电室；3水泥磨电容补偿室；
4、1#水泥磨辊压机水阻室；
5、2#水泥磨辊压机水阻室；
6、包装低压电气室；
7、包装DCS室；8、原料处理低压电气室；9、石破低压电气室；10、原料配料低压电气室；11、立磨控制室；12、原料高压配电室；13、窑尾和原料低压电气室；14、煤磨低压电气室；15、窑头电气室；16、循环水处理控制室；。
