地暖工程技术交底

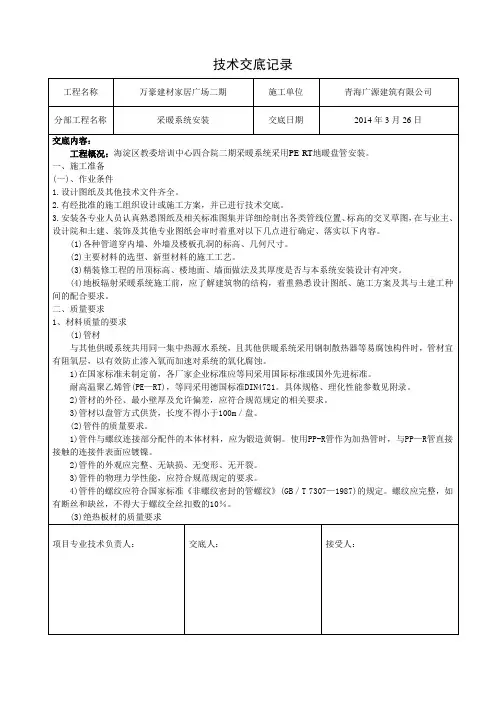

技术交底记录

工程名称 万豪建材家居广场二期 施工单位 青海广源建筑有限公司

分部工程名称 采暖系统安装 交底日期 2014年3月26日

交底内容：

工程概况：海淀区教委培训中心四合院二期采暖系统采用PE-RT地暖盘管安装。

一、施工准备

(一)、作业条件

1.设计图纸及其他技术文件齐全。

2.有经批准的施工组织设计或施工方案，并已进行技术交底。

3.安装各专业人员认真熟悉图纸及相关标准图集并详细绘制出各类管线位置、标高的交叉草图，在与业主、设计院和土建、装饰及其他专业图纸会审时着重对以下几点进行确定、落实以下内容。

(1)各种管道穿内墙、外墙及楼板孔洞的标高、几何尺寸。

(2)主要材料的选型、新型材料的施工工艺。

(3)精装修工程的吊顶标高、楼地面、墙面做法及其厚度是否与本系统安装设计有冲突。

(4)地板辐射采暖系统施工前，应了解建筑物的结构，着重熟悉设计图纸、施工方案及其与土建工种间的配合要求。

二、质量要求

1、材料质量的要求

(1)管材

与其他供暖系统共用同一集中热源水系统，且其他供暖系统采用钢制散热器等易腐蚀构件时，管材宜有阻氧层，以有效防止渗入氧而加速对系统的氧化腐蚀。

1)在国家标准未制定前，各厂家企业标准应等同采用国际标准或国外先进标准。

耐高温聚乙烯管(PE—RT)，等同采用德国标准DIN4721。具体规格、理化性能参数见附录。

2)管材的外径、最小壁厚及允许偏差，应符合规范规定的相关要求。

3)管材以盘管方式供货，长度不得小于100m／盘。

(2)管件的质量要求。

1)管件与螺纹连接部分配件的本体材料，应为锻造黄铜。使用PP-R管作为加热管时，与PP—R管直接接触的连接件表面应镀镍。

2)管件的外观应完整、无缺损、无变形、无开裂。

3)管件的物理力学性能，应符合规范规定的要求。

4)管件的螺纹应符合国家标准《非螺纹密封的管螺纹》(GB／T 7307—1987)的规定。螺纹应完整，如有断丝和缺丝，不得大于螺纹全丝扣数的10％。

SG—006

技 术 交 底

工程名称 农十师统建住宅小区 建设单位 新疆绿疆房地产开发有限公司

监理单位 新疆成汇工程管理有限公司 施工单位 宁夏建工集团有限公司

交底部位 地辐式采暖工程 交底日期

交底人签字 接受人签字

交底内容：

（一）工程概况

本工程位于北屯军垦路南侧，为农十师统建楼住宅小区，宁夏建工集团招标范围为7#楼、14#

——32#楼。总面积约为53000㎡,结构类型为砖混结构；地上4——5层；地下一

层。本工程建筑工程类别为三类；建筑安全等级为二级，防火等级为二级，地下为一级。防水为二级，抗震列度为六度，建筑安全使用年限为50年。

（二）目标要求

1． 质量目标：

确保所有地暖工程达到国家规定的质量验收标准及分户验收标准要求。

2． 安全要求：

严格按照安全交底及项目部安全生产管理条例进行操作，杜绝违章操作、施工的情况发生。

3． 文明施工要求：

严格按照市建委下发的文明施工要求进行施工，严格遵守项目部文明管理规范。

（三）准备工作

技术准备：1、图纸 2、洽商

物料准备：1、施工材料：

2、施工工具用具：

3、施工机具：

4、安全防护用具：

现场准备：1、定位放线：

2、施工机具安装调试和安全检验：

3、安全防护措施搭设：

4、临时用电、照明、临时用水设备到位：

5、上一道工序交验合格，完成报验程序： （四）交底内容

室内采暖管道安装工程

交底提要：室内采暖管道安装的相关材料、机具准备、质量要求及施工工艺。

一、施工准备

(一)作业条件

1、干管安装：位于管道井内的干管，应把管道井内杂物清理干净，安装好托吊、卡架，未装管道井门前安

装（进户装置、室外直埋管待接近验收交工前安装）。

2、立管安装必须在确定准确的地面标高后进行。

3、支管安装必须在墙面抹灰后进行（主要安装热计量表、阀门等，PB管待地采暖施工时二次浇注前施工）。

地暖工程技术交底

引言概述：

地暖工程技术交底是指在地暖工程施工前，施工方向工程负责人和施工人员进行技术交底，明确施工方案和要求，确保施工过程顺利进行。本文将从地暖工程技术交底的必要性、交底内容、交底方式、交底时间以及交底的好处等五个方面进行详细阐述。

一、地暖工程技术交底的必要性

1.1 提高施工质量：地暖工程技术交底可以确保施工人员对工程的要求和规范有清晰的认识，避免因施工方案不明确而导致的施工质量问题。

1.2 保障施工安全：通过技术交底，施工人员能够了解地暖系统的安全操作规程和注意事项，提高施工过程中的安全防范意识，减少施工事故的发生。

1.3 提升工作效率：技术交底可以明确施工步骤和流程，避免施工人员在工程施工过程中出现迷惑和犹豫，提高工作效率，保证工期的顺利完成。

二、地暖工程技术交底的内容

2.1 工程设计方案：交底时需要详细介绍地暖系统的设计方案，包括供暖方式、管道布置、热源选型等内容。

2.2 施工要求和规范：交底时需要明确施工方案和施工要求，包括施工材料的选用、施工工艺、施工步骤等，确保施工符合相关规范。

2.3 安全操作规程：交底时需要告知施工人员地暖系统的安全操作规程，包括施工期间的安全措施、施工人员的安全防护要求等。

三、地暖工程技术交底的方式 3.1 会议形式：可以组织专门的会议，由工程负责人对施工人员进行技术交底，通过讲解、演示等方式进行。

3.2 文件交底：可以编写详细的技术交底文件，包括施工方案、施工要求、安全操作规程等，由工程负责人逐一交底。

3.3 现场指导：可以在施工现场进行技术交底，工程负责人亲自指导施工人员，解答他们在施工过程中的疑问。

四、地暖工程技术交底的时间

4.1 施工前交底：在地暖工程施工开始前，施工方向工程负责人应组织技术交底，确保施工人员充分了解施工方案和要求。

4.2 施工中交底：在施工过程中，如遇到工艺调整、设计变更等情况，施工方向工程负责人应及时进行技术交底，确保施工人员能够及时调整施工方案。

第1篇

一、 编制依据

1. 《建筑工程施工质量验收统一标准》GB 50300-2013

2. 《地暖工程技术规范》GB 50411-2018

3. 《建筑给排水及采暖工程施工质量验收规范》GB 50242-2002

4. 本工程的设计文件及相关图纸

二、 工程概况

本工程为（项目名称），位于（地址），总建筑面积约（面积），采用地暖系统进行供暖。地暖系统由加热盘管、保温层、绝热层、保护层等组成。

三、 施工准备

1. 材料准备

- 加热盘管：采用PE-Xa交联聚乙烯管，管径（规格），壁厚（厚度）。

- 保温层：采用（材料名称），厚度（厚度）。

- 绝热层：采用（材料名称），厚度（厚度）。

- 保护层：采用（材料名称），厚度（厚度）。

- 其他材料：水泥、砂子、豆石、铁丝网、分集水器等。

2. 机具准备

- 强制式砂浆搅拌机、垂直运输机械、手推车。

- 抹灰工具：水桶、剪子、滚刷、铁锹、木铁抹子、扫帚、手锤、錾子、线包、壁纸刀、拖线板、方尺、靠尺、塞尺、探针、钢尺等。

- 打压设备。

四、 施工工艺流程

1. 施工前准备

- 清理平整地面。 - 铺设给水管及采暖供、回水管，进行打压试验。

- 铺设保温板和铝箔反射膜及铁丝网。

2. 安装加热盘管

- 按设计要求进行布管，确保管道间距均匀，连接牢固。

- 管道安装完成后，进行打压测试，确保无泄漏。

3. 浇筑填充层

- 铺设C15豆石混凝土填充层，厚度（厚度）。

- 填充层浇筑完成后，进行养护。

4. 安装分集水器

- 按设计要求进行分集水器安装，确保连接牢固，阀门开启灵活。

5. 施工验收

- 施工完成后，进行质量验收，确保符合设计要求。

五、 施工质量措施

1. 严格控制材料质量，确保材料合格。

2. 严格按照施工工艺进行施工，确保施工质量。

3. 加强施工过程中的质量控制，及时发现并解决质量问题。
