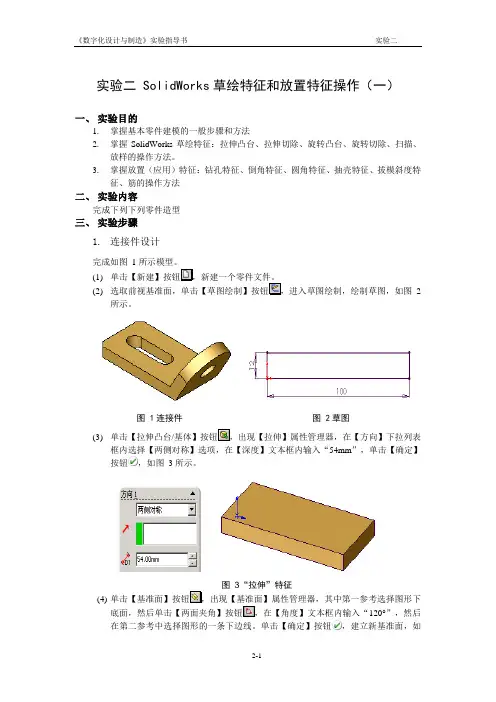

《数字化设计与制造》实验指导书
实验二
2-1 实验二 SolidWorks草绘特征和放置特征操作（一）
一、 实验目的
1. 掌握基本零件建模的一般步骤和方法
2. 掌握SolidWorks草绘特征：拉伸凸台、拉伸切除、旋转凸台、旋转切除、扫描、放样的操作方法。
3. 掌握放置（应用）特征：钻孔特征、倒角特征、圆角特征、抽壳特征、拔模斜度特征、筋的操作方法
二、 实验内容
完成下列下列零件造型
三、 实验步骤
1. 连接件设计
完成如图 1所示模型。
(1) 单击【新建】按钮，新建一个零件文件。
(2) 选取前视基准面，单击【草图绘制】按钮，进入草图绘制，绘制草图，如图 2所示。
图 1连接件
图 2草图
(3) 单击【拉伸凸台/基体】按钮，出现【拉伸】属性管理器，在【方向】下拉列表框内选择【两侧对称】选项，在【深度】文本框内输入“54mm”，单击【确定】按钮，如图 3所示。
图 3“拉伸”特征
(4) 单击【基准面】按钮，出现【基准面】属性管理器，其中第一参考选择图形下底面，然后单击【两面夹角】按钮，在【角度】文本框内输入“120°”，然后在第二参考中选择图形的一条下边线。单击【确定】按钮，建立新基准面，如 《数字化设计与制造》实验指导书
实验二
2-2 错误!未找到引用源。所示。
(5) 在设计树中右击基准面1，选择“反转法线”，然后再单击基准面1，单选择【草图绘制】按钮，进入草图绘制，单击【正视于】按钮，绘制草图，如图
4所示。
图 4草图 图4建立基准面 底面 边线 《数字化设计与制造》实验指导书
实验二
2-3 (6) 单击【拉伸凸台/基体】按钮，出现【拉伸】属性管理器，在【终止条件】下拉列表框内选择【给定深度】选项，在【深度】文本框内输入“12mm”，单击【确定】按钮，如图 5所示。
1

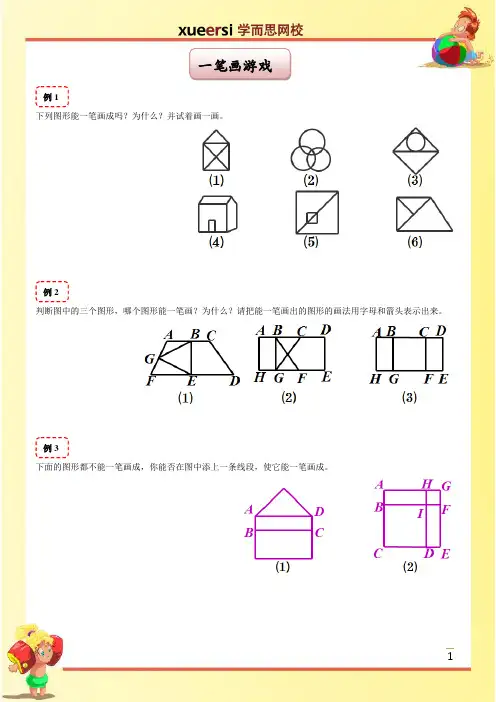

下列图形能一笔画成吗？为什么？并试着画一画。
