空调冷凝水管施工方案及技术措施

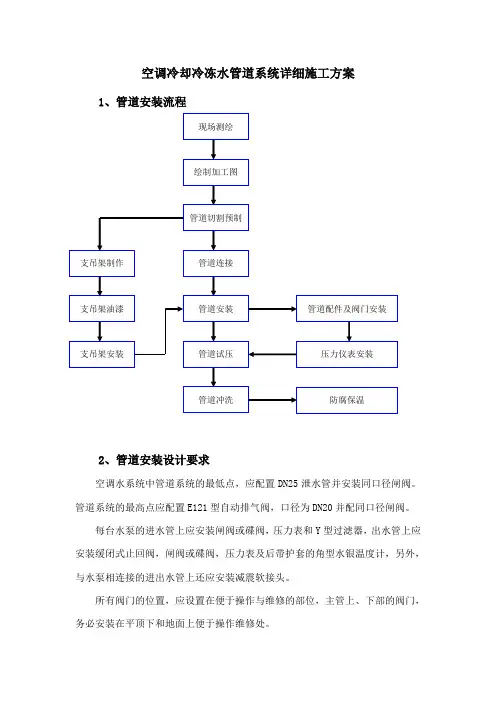

空调冷却冷冻水管道系统详细施工方案

1、管道安装流程

2、管道安装设计要求

空调水系统中管道系统的最低点，应配置DN25泄水管并安装同口径闸阀。管道系统的最高点应配置E121型自动排气阀，口径为DN20并配同口径闸阀。

每台水泵的进水管上应安装闸阀或碟阀，压力表和Y型过滤器，出水管上应安装缓闭式止回阀，闸阀或碟阀，压力表及后带护套的角型水银温度计，另外，与水泵相连接的进出水管上还应安装减震软接头。

所有阀门的位置，应设置在便于操作与维修的部位，主管上、下部的阀门，务必安装在平顶下和地面上便于操作维修处。 绘制加工图

管道切割预制

管道连接 现场测绘

管道安装

管道试压

管道冲洗 管道配件及阀门安装

压力仪表安装 支吊架制作

支吊架油漆

支吊架安装

防腐保温 安装调节阀，碟阀等调节配件时，应注意将操作手柄配置在便于操作的部位。

空调及热水系统管道上的调节阀，管径小于等于DN40采用截止阀或球阀；管径大于DN40的采用蝶阀。

空调水系统管道上须设置必要的支、托、吊架，具体形式由安装单位根据现场实际情况确定，做法参见国标05R417-1。

管道的支、吊、托架应设置于保温层的外部，在穿过支、吊、托架处，应镶以垫木。

空调水系统管道对于长度超过40m的直管段，要加装波纹补偿伸缩器。每隔40m设置一个。波纹补偿伸缩器为轴向内压式波纹补偿器。

冷水管道在穿越墙身和楼板时，保温层不应间断，在墙体或楼板的两侧应设置夹板，中间空间以玻璃棉填充。

空调水管道穿过防火墙时，在管道穿过处固定管道，并用防火材料填充。

穿越沉降或变形缝处的水管应设置金属软管连接。

空调立管穿楼板时，应设套管。安装在楼板内的套管，其顶部应高出装饰地面20mm；安装在卫生间及厨房内的套管，其顶部应高出装饰地面50mm，底部应与楼板底面相平；套管与管道之间缝隙应用阻燃密实材料和防水油膏填实，端面光滑。

管道穿钢筋混凝土墙和楼板、梁时，应根据图中所注管道标高、位置配合土建工种预留孔洞或预埋套管；管道穿地下室外墙时、水池壁时，应预埋刚性防水套管。

室外空调冷凝水管改良施工方案

背景

室外空调系统在使用过程中，会产生大量的冷凝水。传统的冷凝水排放方式往往存在一些问题，如排放不及时导致积水、容易堵塞、存在安全隐患等。为了解决这些问题，提出了室外空调冷凝水管改良施工方案。

改良方案

步骤一：更换材料

传统的冷凝水管往往使用塑料材料，容易受到紫外线和高温的影响，造成老化、开裂等问题。改良方案中，建议使用具有耐紫外线和耐高温特性的材料，如聚乙烯管或者PP-R管。

步骤二：改进排水方式

传统的冷凝水管常采用重力排放方式，存在积水和堵塞的风险。改良方案中，建议增加一个泄压装置，以确保冷凝水能够及时排放。泄压装置可以通过在冷凝水管中增加一个倾斜管段实现，确保冷凝水在管道中形成流动，避免积水。

步骤三：加强防护措施

为了避免冷凝水排放过程中产生的溅射和污染，改良方案中建议在排放口处加装一个防溅装置。防溅装置可以采用盖板或者喷水装置，确保冷凝水排放时能够有效抑制溅射并减少污染。

步骤四：定期维护检查

为了保障改良方案的有效运行，建议定期进行冷凝水管的维护和检查工作。维护工作主要包括清洁冷凝水管、更换材料老化部分等。检查工作主要包括观察冷凝水排放情况、泄压装置的工作状态等。

结论

室外空调冷凝水管改良施工方案通过更换材料、改进排水方式、加强防护措施及定期维护检查等步骤，解决了传统冷凝水管存在的问题，并提高了排放效率和安全性。这一方案的实施能够提升室外空调系统的运行效果，减少故障风险，对于室外空调系统的使用和维护具有重要意义。

注：以上方案仅为示例，具体实施应根据实际情况和专业建议进行调整。

室外空调冷凝水管升级施工方案

1.管道选型：

升级室外空调冷凝水管首先需要选择合适的管道材料。一般来说，常用的管道材料有PVC管、PPR管和铜管。在选择管道材料时，需要考虑管道的耐腐蚀性、耐高温性、耐压性和密封性等因素。根据现有管道的具体情况和升级需求，选择合适的管道材料。

2.施工流程：

室外空调冷凝水管的升级施工流程主要包括以下几个步骤：规划设计、材料采购、施工准备、拆除旧管道、安装新管道、连接管道和测试验收。在施工过程中，需要按照规划设计的要求进行，确保施工流程的顺利进行，最大限度地保障施工质量。

3.材料选购：

选购管道材料时，需要考虑管道的直径、长度、接口类型和配件等因素。根据实际需要选择合适的材料，并注意材料的质量和价格。同时，还需要购买一些辅助材料，如密封胶、密封带和防锈涂料等，以保证施工的顺利进行和升级后的管道的使用寿命。

4.验收标准：

升级室外空调冷凝水管后，需要进行验收工作，以确保工程质量和安全性。验收标准主要包括以下几个方面：材料的质量和规格是否符合要求、管道的安装和连接是否牢固、管道的密封性能是否良好以及管道的外观是否完整。只有通过了严格的验收，才能保证升级后的管道的正常运行。 总之，室外空调冷凝水管的升级施工方案需要充分考虑管道选型、施工流程、材料选购和验收标准等因素，以确保管道的质量和安全性。在实际施工中，需要严格按照方案要求进行，确保施工进度和质量，并对升级后的管道进行严格的验收工作。这样才能保证室外空调冷凝水管的升级工程顺利完成，达到设计要求和客户的需求。

空调冷凝水管安装规范

空调冷凝水管安装规范

空调冷凝水管是空调系统中一项重要的组成部分，它的安装质量直接影响到空调系统的正常运行和使用寿命。以下是关于空调冷凝水管安装的一些规范，以确保安全和可靠的使用：

1. 管道选材：冷凝水管道一般应采用高质量的PVC或者金属材料，具有良好的耐腐蚀性和耐高温性能。

2. 管道铺设：冷凝水管道应避免与电源线、信号线等其他线路横向交叉，且应保持一定的距离，避免互相干扰。管道铺设应尽量避开易受损的区域和危险区域，如阳光直射、高温区域等。

3. 管道固定：冷凝水管道应有足够的支撑和固定，避免在使用过程中产生共振或者摇晃。固定应使用专用的管夹或者固定架，均匀分布在管道各个连接点，并确保固定牢固。

4. 弯头和三通设置：在冷凝水管道中，存在弯头和三通等接头，应尽量减少接头数量并采用半径较大的弯头，以减小水流的阻力，避免堵塞和漏水现象。

5. 管道斜度：冷凝水管道应设置一定的斜度，以确保水能够顺利排出。一般来说，每米管道的坡度不应小于3毫米。

6. 底板防漏：冷凝水管道的底板应采用防漏措施，以防止水渗漏到楼下。可以在底板下铺设防水层，或者安装防漏板等措施。

7. 排水口设置：冷凝水管道应设置合适的排水口，以便将冷凝水及时排除。排水口应设置在易于清理和维护的位置，并保持畅通。

8. 周期性检查：冷凝水管道在安装完成后，应定期检查一次，以确保其正常运行。可检查冷凝水管道是否有渗漏和堵塞的情况，及时处理。

9. 安全阀设置：对于某些特殊情况下水流量较大的空调系统，应设置安全阀，以防止管道过载而破裂。

10. 操作规范：冷凝水管道在日常使用中，应注意避免过多沉积物或者杂质进入管道，以防止堵塞和水泄漏。

总之，空调冷凝水管的安装规范是确保空调系统正常运行和使用寿命的重要保障。以上规范仅供参考，具体安装过程中还需根据实际情况进行具体规划和施工。在安装过程中，要严格按照相关标准和要求操作，确保安全和可靠。
