空调水管施工方案

【爱康水管】PPR管道安装施工规范（用户须知） (2009-7-29 18:30:57)

分类：水管知识 标签：水管 爱康水管 爱康保利水管 PPR PPR水管 管道施工规范 |

施工前客户注意的事项：

一：水管走向确认及用水设备定位

客户应根据装修设计图纸及房型结构来确定水管走向，水管走向可分为吊顶排列、墙槽排列、地面排列及明管安装，选择哪种排列方法与装修队协商。

用水设备定位：例如：在管道系统中的前置过滤器、增压泵或埋墙式龙头，在安装水管前，并确定摆放位置，否则影响施工。

二：墙槽是否开好及原先老管是否拆除 所有需安装放用水设备的地方，如：热水器、台盆、马桶、浴缸等墙槽高度、深度是否达标（墙槽的宽度，单槽为4cm，双槽为10cm，墙槽深度为3-4cm),墙槽高度是根据用水设备的不同而定。

三：穿墙洞

如走单根水管的墙洞直径为6cm,如走两根水管的墙洞直径在10cm或打2个直径为6cm的墙槽分开走。

施工指南：

一：安装前检查

1：拖线板、电线、插头、插座是否完好，热容器具是否松动或损坏，专用减管是否完好。

2：管材、管件是否同一品牌。 二：正规厂家生产的热熔机器一般有红绿指示灯，红灯代表加温，绿灯代表恒温，第一次达绿灯时不可使用，必须第二次达绿灯时方可使用，热熔时温度在 260℃ -280℃ 。低于或高于该温度，都会造成连接处不能完全熔合，留下渗水隐患。

热熔工具 热熔横截面（坏） 热熔横截面（好）

三：对每根管材的两端在施工前应检查是否损伤，以防止运输过程中对管材产生的损害，如有损害或不确定，管安装时，端口应减去4-5cm，并不可用锤子或重物敲击水管，以预防管道爆管，相对提高使用寿命。 （见图1）

图1图2

四：切割管材必须使端面垂直于管轴线，管材切割应使用专用管子剪。（见图2）

五：加热时：无旋转地把管端导入加热模头套内，插入到所标识的深度，同时，无旋转地把管件推到加热模头上，达到规定标志处。加热时间应按下图表格说明书中执行。

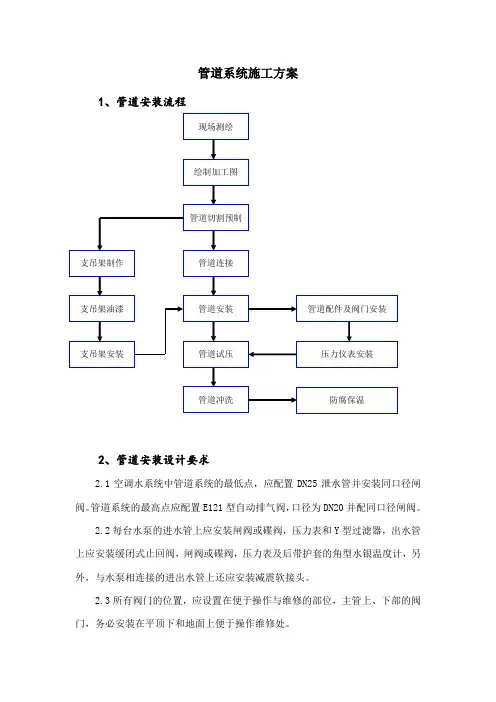

管道系统施工方案

1、管道安装流程

2、管道安装设计要求

2.1空调水系统中管道系统的最低点，应配置DN25泄水管并安装同口径闸阀。管道系统的最高点应配置E121型自动排气阀，口径为DN20并配同口径闸阀。

2.2每台水泵的进水管上应安装闸阀或碟阀，压力表和Y型过滤器，出水管上应安装缓闭式止回阀，闸阀或碟阀，压力表及后带护套的角型水银温度计，另外，与水泵相连接的进出水管上还应安装减震软接头。

2.3所有阀门的位置，应设置在便于操作与维修的部位，主管上、下部的阀门，务必安装在平顶下和地面上便于操作维修处。 绘制加工图

管道切割预制

管道连接 现场测绘

管道安装

管道试压

管道冲洗 管道配件及阀门安装

压力仪表安装 支吊架制作

支吊架油漆

支吊架安装

防腐保温 2.4安装调节阀，碟阀等调节配件时，应注意将操作手柄配置在便于操作的部位。

2.5空调及热水系统管道上的调节阀，管径小于等于DN40采用截止阀或球阀；管径大于DN40的采用蝶阀。

2.6空调水系统管道上须设置必要的支、托、吊架，具体形式由安装单位根据现场实际情况确定，做法参见国标05R417-1。

2.7管道的支、吊、托架应设置于保温层的外部，在穿过支、吊、托架处，应镶以垫木。

2.8空调水系统管道对于长度超过40m的直管段，要加装波纹补偿伸缩器。每隔40m设置一个。波纹补偿伸缩器为轴向内压式波纹补偿器。

2.9冷水管道在穿越墙身和楼板时，保温层不应间断，在墙体或楼板的两侧应设置夹板，中间空间以玻璃棉填充。

2.10空调水管道穿过防火墙时，在管道穿过处固定管道，并用防火材料填充。

2.11穿越沉降或变形缝处的水管应设置金属软管连接。

2.12空调立管穿楼板时，应设套管。安装在楼板内的套管，其顶部应高出装饰地面20mm；安装在卫生间及厨房内的套管，其顶部应高出装饰地面50mm，底部应与楼板底面相平；套管与管道之间缝隙应用阻燃密实材料和防水油膏填实，端面光滑。

空调水管道安装施工工艺

（1）材料要求

管径≥DN50的采用无缝钢管，焊接连接在便于拆卸的地方加装法兰，∠DN50的采用镀锌钢管丝接。当无缝管的壁厚均≤4mm，可采用无坡口对口焊，但焊缝要焊透，焊缝加强厚度及焊缝宽度应符合以下规范，管壁厚度2-3mm，焊缝加强高度应在1-1.5mm之内，焊接宽度5-6mm；管壁厚度4-6mm，焊缝加强高度应在1.5-2mm之内，焊缝宽度7-9mm。DN70的采用坡口对焊，管道变径时，应采用冲压异径管，并做冷底子油一遍，防锈漆二遍处理。丝接管道管件质量一定要保证。不得使用补心，管子套丝长度应符合规范。

（2）安装工艺

管道井中的支架每层设一个，管道与支架接触处用木哈夫隔热，凝结水管与支架接触处用3mm木块隔热以防产生凝结水。管道支架按规范要求设置。

管道安装前必须将管内的污物及锈蚀清除干净。安装停顿期间对管道开口应采用封闭保护措施，冷冻水管道系统在系统最高处，在便于操作的部位设置放气阀。最低点设排污泄水装置，与设备连接的支管上装法兰，以便拆卸。

管道安装后应进行系统冲洗，系统冲洗后方能与冷热机组或空调设备连接。

冷凝水的水平管应坡向排水口 ，坡度应大于或等于8‰。

冷冻水管、凝水管在穿墙、穿楼板时应设保护套管，套管应比

管径加保温层厚度大1cm，套管应能保证管道及保温层自由伸缩。套管处不得有管道的接头焊缝，套管与保温层之间的空隙用石棉绳塞紧。

管道与泵的连接采用弹性连接，并在管道处设置独立支架。

本工程保温管道与支吊架之间采用木哈夫绝热，要做到其厚度与绝热层厚度相同，表面平整，接触面的空隙应填实。

空调供回水管采用难燃型橡塑保温材料，保温厚度根据管径确定。凝结水管保温厚度13mm，室外管道采用厚0.3毫米的铝板做保护壳。搭接缝要顺坡设置。

保温材料在储存、搬运及施工工程中，要加强防潮、防水措施，以保护材料的功能。

空调水管安装施工方案

一、前期准备

在进行空调水管的安装施工前，需要进行以下准备工作：

1. 安全检查： 检查施工现场是否存在安全隐患，确保施工人员的安全。

2. 水管选购： 根据空调机型和布置位置选择合适的水管，确保尺寸和材质符合要求。

3. 工具准备： 准备必要的安装工具，如扳手、刀具、扎带等。

4. 施工计划： 制定详细的施工计划，包括安装位置、走向、连接方式等。

二、安装步骤

1. 确定安装位置

根据空调室内外机的布置位置和建筑结构，确定水管的安装位置，避免遮挡和损坏。

2. 测量和切割

根据安装位置的要求，测量水管的长度，并使用合适的工具进行切割。注意保持切口平整，避免渗漏。

3. 连接水管

将切好的水管按照预定的布置位置连接起来，并采用合适的连接方式进行固定，确保连接牢固，避免漏水。

4. 保护措施

在水管连接处使用防水胶带或其他密封材料进行包裹，确保连接处无漏水现象，并对水管进行绝缘处理，避免发生意外。

5. 压力测试

安装完成后，对水管进行压力测试，查看是否有漏水现象，确保安装质量符合要求。

6. 清理整理

清理施工现场，清除杂物和垃圾，整理工具和材料，保持安装现场整洁。 三、验收和调试

完成安装施工后，进行验收和调试工作，包括以下内容：

1. 检查漏水情况： 对安装的水管进行全面检查，查看是否有漏水现象。

2. 通电测试： 连接电源进行调试，检查空调是否正常运行。

3. 调整水流： 根据需要调整水管的流向和流量，确保水流畅通。

4. 告知用户： 完成验收后，向用户说明安装情况和注意事项。

四、注意事项

在进行空调水管安装施工时，需要注意以下事项：

• 安全第一： 施工时要严格遵守安全规定，确保人员和设备的安全。

• 细心认真： 在安装过程中要细心认真，确保水管连接牢固，避免漏水。

• 整洁环保： 施工结束后要及时清理现场，保持环境整洁。

• 定期维护： 建议定期对水管进行检查和维护，延长使用寿命。
