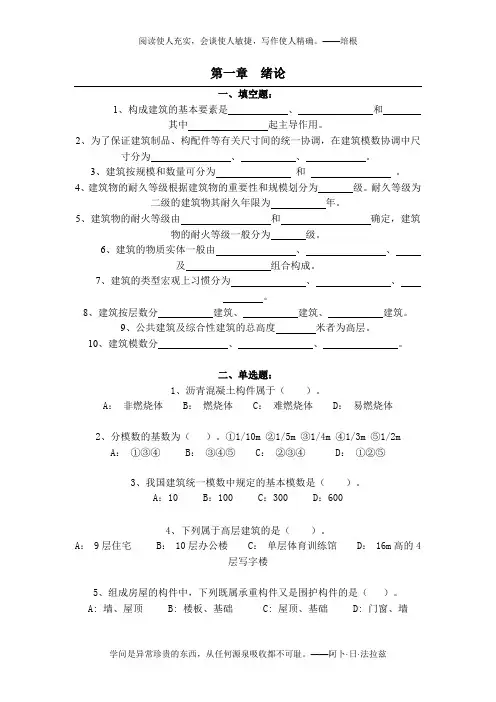

三、作图题 （第1,2每题15分, 第3,4每题10分, 共50分）
1.设计及作图：已知某教学楼采用砖混结构, 墙厚 240 毫米, 普通教室为侧面采光, 学生人数为 50 人。面积定额为 1.12㎡/人, 双人课桌长为 1100（或 1200）mm、宽为 400mm, 单人课桌长为 550（或 600）mm、宽为 400mm。作图要求：绘制普通教室平面图
1）确定教室的面积、形状及尺寸；
2）进行门窗的设计及课桌椅的布置。（参考: 课本 P20图 2.2a,
P22 图 2.5）
1.解答:
1）根据学生人数和面积定额确定教室面积 ；
2）根据主要房间开间进深比例确定教室形状、尺寸 ；
3）根据开窗位置确定黑板位置 ；
4）根据规范要求确定桌椅位置；
5）根据设计尺寸画出图纸。
参考图纸:
2.设计及作图: 试绘出某中学矩形教室平面布置图。比例 1: 100。
教室为单侧采光, 窗高 2400mm, 窗下墙 900mm, 砖混结构, 墙厚
240mm, 学生人数为 50 人。已知中学普通教室的面积定额指标是 1.12～1.3㎡/人, 双人课桌长 1100mm、宽 400mm, 单人课桌长
550mm、宽 400mm；桌椅排距应不小于 900mm, 两行之间的走道宽度不小于 550mm, 靠墙的课桌与墙体之间的距离不小于120mm,
第一排课桌前沿与黑板的水平距离不小于 2m, 最后一排课桌后沿与黑板的水平距离不大于 8.5m, 最后一排课桌椅与后面墙体之间的走道宽度不小于 600mm, 前排边座与黑板远端的水平视角不小于
30°。黑板及讲台尺寸如图1所示。
2）要求：1）确定教室的面积及尺寸, 并标注教室的轴线尺寸、门窗尺寸和窗间墙尺寸。
3）布置课桌椅。
2.解答: 教室的平面尺寸及布置课桌椅如下图所示。
3.简答及作图: 专用厨房应设置哪些设备？ 如何布置？
3.解答：厨房应设置炉灶、洗涤池、案台及排油烟机等设备, 设备的平面布置形式主要有 单排、双排、L 形、U 形等, 如下图所示。
设计作图: 绘制住宅卫生间平面布置简图, 建筑面积4平米左右, 布置洗手盆、坐便器、浴盆各一件, 标注房间尺寸, 比例1: 50。卫生洁具见图例。
4.解答: 根据要求, 住宅卫生间平面布置简图如下所示:
