考研机械原理试卷真题

2008年同济大学硕士研究生入学考试试卷

命题单位( 030 )

科目代码 813 科目名称 机械原理 满分分值： 150

要求： 1 答题一律做在答题纸上，做在本试卷上无效。

2 考试时间180分钟。

3 本试卷不可带出考场，违反者作零分处理。

一、概念题（每空1.5分共30分）

1．请写出三种可作间歇运动的机构 （1） ， （2） ， （3） 。

2．当直齿轮与直齿条标准啮合时，齿轮的节圆与分度圆 （4） ，齿条的节线与分度线

（5）

；当直齿轮与直齿条非标准啮合时，齿轮的节圆与分度圆 （6） ，齿条的节线与分度线 （7） 。

3．机械的周期性速度波动可采用 （8） 来调节，而非周期性速度波动一般用 （9） 来调节。

4．对于静平衡的转子，有可能是 （10）

不平衡的；而动平衡的转子，则一定是 （11）

平衡的。

5．某平面基本杆组有4个构件，其低副数为 （12） 。

6． 某机械系统的等效质量的大小， （13） 。

A 等于系统中所有构件的质量之和 ; B 与系统中各构件质量的平方和有关;

C 与系统的瞬时功率的大小有关; D 与该系统的动能的大小有关.

7． 当一对渐开线齿轮制成后，即使两轮的中心距稍有改变，其角速度之比仍保持原值不变，原因是 （14） 。

A. 啮合角不变； B. 压力角不变；

C. 基圆半径不变； D. 节圆半径不变

1 机械原理自测题（二）

一、判断题。（正确的填写“T”，错误的填写“F”） （20分）

1、一对相啮合的标准齿轮，小轮的齿根厚度比大轮的齿根厚度大。（ F ）

2、在曲柄滑块机构中，只要原动件是滑块，就必然有死点存在。 （ T ）

3、两构件之间以点、线接触所组成的平面运动副称为高副，它产生两个约束，而保留一个自由度。 （ F ）

4、一对直齿轮啮合传动，模数越大，重合度也越大。 （ F ）

5、平面四杆机构有无急回特性取决于极位夹角是否大于零。 （ T ）

6、对于刚性转子，已满足动平衡者，也必满足静平衡。 （ T）

7、滚子从动件盘形凸轮的基圆半径和压力角应在凸轮的理论轮廓上度量。

（ T ）

8、在考虑摩擦的转动副中，当匀速转动时，总反力作用线永远切于摩擦圆。

（ T ）

9、当机构的自由度数大于零，且等于原动件数，则该机构具有确定的相对运动。 （ T ）

10、对于单个标准齿轮来说，节圆半径就等于分度圆半径。 （ F ）

二、填空题； （10分）

1、机器产生速度波动的类型有（ 周期性 ）和（非周期性）两种。

2、铰链四杆机构的基本型式有（曲柄摇杆机构、双曲柄机构、双摇杆机构）三种。

3、从效率观点分析，机械自锁的条件是（ 效率小于零 ）。

4、凸轮的形状是由（ 从动件运动规律和基圆半径 ）决定的。

5当两机构组成转动副时，其瞬心与（ 转动副中心 ）重合。

三、选择题 （10分）

1、为了减小机器运转中周期性速度波动的程度，应在机器中安装（ B ）。

A）调速器； B）飞轮 ； C）变速装置。 2 2、重合度 εα = 1.6 表示在实际啮合线上有（ C ）长度属于双齿啮合区。

第 1 页 共 9 页

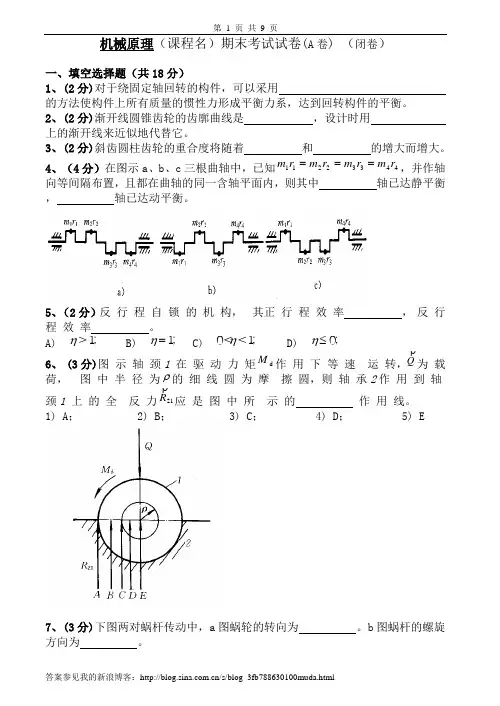

答案参见我的新浪博客：/s/blog_3fb788630100muda.html 机械原理（课程名）期末考试试卷(A卷) （闭卷）

一、填空选择题（共18分）

1、(2分)对于绕固定轴回转的构件，可以采用

的方法使构件上所有质量的惯性力形成平衡力系，达到回转构件的平衡。

2、(2分)渐开线圆锥齿轮的齿廓曲线是 ，设计时用

上的渐开线来近似地代替它。

3、(2分)斜齿圆柱齿轮的重合度将随着

和

的增大而增大。

4、（4分）在图示a、b、c三根曲轴中，已知44332211rmrmrmrm，并作轴向等间隔布置，且都在曲轴的同一含轴平面内，则其中 轴已达静平衡，

轴已达动平衡。

5、（2分）反 行 程 自 锁 的 机 构， 其正 行 程 效 率 ， 反 行

程 效 率

。

A) ＞;1 B) 1; C) 01＜＜; D) 0;

6、 (3分)图 示 轴 颈1 在 驱 动 力 矩dM作 用 下 等 速 运 转，Q为 载

荷， 图 中 半 径 为的 细 线 圆 为 摩 擦 圆，则 轴 承2作 用 到 轴

颈1 上 的 全 反 力21R应 是 图 中 所 示 的 作 用 线。

1) A； 2) B； 3) C； 4) D； 5) E

7、(3分)下图两对蜗杆传动中，a图蜗轮的转向为

。b图蜗杆的螺旋方向为 。 第 2 页 共 9 页

答案参见我的新浪博客：/s/blog_3fb788630100muda.html

(请将所有答案写在答题纸上)

二、（10分）试求图示机构的自由度，进行高副低代和结构分析，并判别机构级别。

三、（10分）图示为一铰链四杆机构的运动简图、速度多边形和加速度多边形。要求：

机械原理 第 1 页 共 14 页 中南大学现代远程教育课程考试复习题及参考答案

机械原理

一、填空题：

1.机构具有确定运动的条件是机构的自由度数等于 。

2.同一构件上各点的速度多边形必 于对应点位置组成的多边形。

3.在转子平衡问题中，偏心质量产生的惯性力可以用 相对地表示。

4.机械系统的等效力学模型是具有 ，其上作用有 的等效构件。

5.无急回运动的曲柄摇杆机构，极位夹角等于 ，行程速比系数等于 。

6.平面连杆机构中，同一位置的传动角与压力角之和等于 。

7.一个曲柄摇杆机构，极位夹角等于36º，则行程速比系数等于 。

8.为减小凸轮机构的压力角，应该 凸轮的基圆半径。

9.凸轮推杆按等加速等减速规律运动时，在运动阶段的前半程作 运动，后半程

作 运动。

10.增大模数，齿轮传动的重合度 ；增多齿数，齿轮传动的重合度 。

11.平行轴齿轮传动中，外啮合的两齿轮转向相 ，内啮合的两齿轮转向相 。

12.轮系运转时，如果各齿轮轴线的位置相对于机架都不改变，这种轮系是 轮系。

13.三个彼此作平面运动的构件共有 个速度瞬心，且位于 。

14.铰链四杆机构中传动角为，传动效率最大。

15.连杆是不直接和 相联的构件；平面连杆机构中的运动副均为 。

16.偏心轮机构是通过 由铰链四杆机构演化而来的。

17.机械发生自锁时，其机械效率 。

18.刚性转子的动平衡的条件是 。
