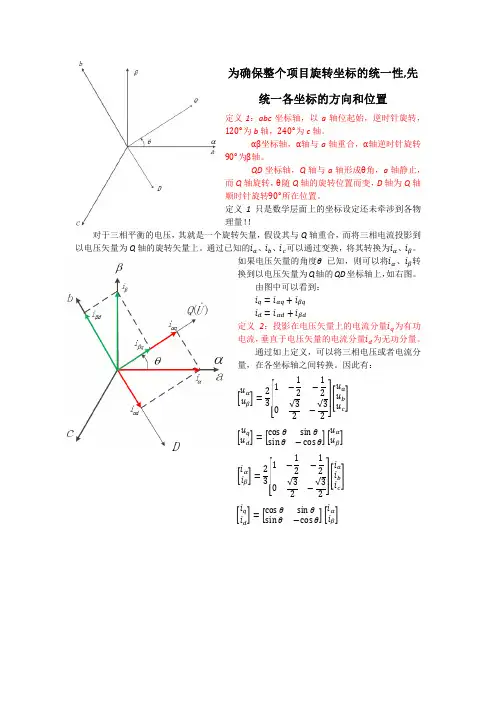

图形的变换与坐标1

为确保整个项目旋转坐标的统一性,先

统一各坐标的方向和位置

定义1：abc坐标轴，以a轴位起始，逆时针旋转，120°为b轴，240°为c轴。

αβ坐标轴，α轴与a轴重合，α轴逆时针旋转90°为β轴。

QD坐标轴，Q轴与a轴形成θ角，a轴静止，

而Q轴旋转，θ随Q轴的旋转位置而变，D轴为Q轴

顺时针旋转90°所在位置。

定义1只是数学层面上的坐标设定还未牵涉到各物

理量！！

对于三相平衡的电压，其就是一个旋转矢量，假设其与Q轴重合，而将三相电流投影到

以电压矢量为Q轴的旋转矢量上。通过已知的󰝅󰯔、󰝅󰯕、󰝅󰯖可以通过变换，将其转换为󰝅󰰈、󰝅󰰉。

如果电压矢量的角度󰟠 已知，则可以将󰝅󰰈、󰝅󰰉转

换到以电压矢量为Q轴的QD坐标轴上，如右图。

由图中可以看到： 󰝅󰯤󰵌󰝅󰰈󰯤󰵅󰝅󰰉󰯤 󰀃󰀃󰀃󰀃󰀃󰀃󰀃󰀃󰀃󰝅󰯗󰵌󰝅󰰈󰯗󰵅󰝅󰰉󰯗

定义2：投影在电压矢量上的电流分量󰝅󰯤为有功

电流，垂直于电压矢量的电流分量󰝅󰯗为无功分量。

通过如上定义，可以将三相电压或者电流分

量，在各坐标轴之间转换。因此有：

󱉂󰝑󰰈󰝑󰰉󱉃󰵌23󰛏󰛎󰛎󰛍1󰵆12󰵆12

0√32󰵆√32󰛒󰛑󰛑󰛐󰵥󰝑󰯔󰝑󰯕󰝑󰯖󰵩

󱉂󰝑󰯤󰝑󰯗󱉃󰵌󱉂cos󰟠sin󰟠sin󰟠󰵆cos󰟠󱉃󱉂󰝑󰰈󰝑󰰉󱉃

󰵤󰝅󰰈󰝅󰰉󰵨󰵌23󰛏󰛎󰛎󰛍1󰵆12󰵆12

0√32󰵆√32󰛒󰛑󰛑󰛐󰵥󰝅󰯔󰝅󰯕󰝅󰯖󰵩

󰵤󰝅󰯤󰝅󰯗󰵨󰵌󱉂cos󰟠sin󰟠sin󰟠󰵆cos󰟠󱉃󰵤󰝅󰰈󰝅󰰉󰵨

龙源期刊网

三种图形变换的坐标变化

作者：王科举

来源：《读写算·教研版》2015年第23期

摘 要：中学数学课程和计算机图形学常见的基本变换有平移、对称和旋转，这三种变换是图形设计的基础。变换过程常在平面直角坐标系下进行，正确找到变换后对应的图形坐标是本文研究的重点。

关键词：平移；对称；旋转；坐标

中图分类号：G632 文献标识码：B 文章编号：1002-7661（2015）23-104-01

常见的图形变换有平移、对称、旋转和缩放变换等，这些变换是计算机图形学的基本变换。中学课程对这些变换经行了简单的讨论，并把这些变换以图形的形式直观的展示出来，有利于学生的理解；利用这些变换可以设计出不同的图形，有利于激发学生学习数学的兴趣，有利于发挥和调动学生学习数学的积极性、主动性和创造性[1]；在平面直角坐标系下对图形进行变换，有利于学生“数形结合”和“几何转化为代数”思想的形成。

平面直角坐标系下图形变换使得图形各点的坐标值发生变化。本文对平移变换、对称变换和旋转变换的坐标变化进行了讨论、分析和总结。

平面直角坐标系下，假设 和 为图形变换前后的坐标，则相应的图形变换如下：

一、图形的平移变换

1、平移的坐标变化

2、图形对称变换的取值讨论

a.直线方程为x=0时，直线方程的斜率不存在，图形关于y轴对称，其对称点坐标为（-x

0，y0）；

b.直线方程为y=0时，即图形关于x轴对称，其对称点坐标为（x 0，-y0）。

三、图形旋转变换

1、图形绕定点旋转的坐标变化

将平面图形上各点，绕一定点（旋转中心）按一定的方向旋转同一个角度（旋转角度）的变换，这种变换叫做旋转变换。 龙源期刊网

营丘中学 初三数学导学案 编制：张玉进 时间： 2009.10.28 编号：第十周课题2

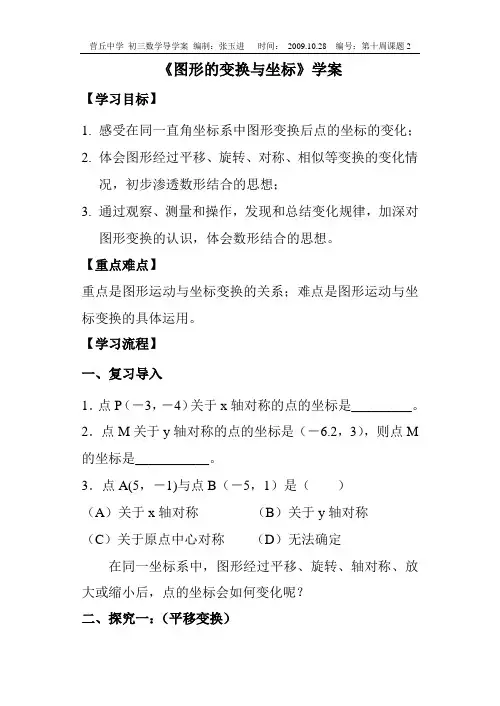

《图形的变换与坐标》学案
