lm311工作原理解析与应用

LM331原理分析和调试报告

一、LM331概述

LM331是美国NS公司生产的性价比比较高的集成芯片，可用作精密频率电压转换器、A/D转换器、线性频率调制解调、长时间积分器及其他相关器件。采用了新的能隙基准电路，在工作温度范围内和4V电源电压范围内有极高的精度。LM331动态范围宽，可达到100dB;线性度好，最大非线性失真小于0.01%，工频降低到0.1Hz时也能保证较好的现行；变化精度高，数字分辨率可达到12位外接电路简单，只需要介入几个外部元件就很容易构成V/F获F/V转换。

二、LM331内部结构

QR-S触发器能隙基准电路精密电流源电路+--+输入比较器定时比较器R2R各电路偏置电流76541238-+Vcc增益调整参考电压1.90V输出驱动管输出保护管复零晶体管IR

图1 LM331内部结构

由图1所示，LM331主要有输入比较器、定时比较器、R-S触发器、复零晶体管、能隙基准电路、精密电流源电路、电流开关、输出保护管、输出驱动管等部分组成。输出驱动管采用集电极开路形式，可以通过选择逻辑电流和外接电阻灵活改变输出脉冲的逻辑电平。LM331可以采用双电源或单电源供电，工作电压4.0~40V,输出高达40V，而且可以有效防止Vcc短路。 三，工作原理理论分析

1、V/F转换

原理图如图2所示，外接电阻tR、tC、定时比较器、R-S触发器、复零晶体管等构成单稳定时电路。

图2 V/F转换原理图

当输入正电压iV时，输入比较器输出高电平到R-S触发器使其置位，Q输出高电平使输出驱动管导通，Q输出电平使复零晶体管截止，引脚3输出逻辑低电平。与此同时开关打向右边，电流源对LR充电，同时因为复零晶体管截止，电源通过tR对tC充电，当tC两端充电电压大于23CCV时，定时比较器输出高电平到R-S触发器使其复位，Q输出低电平，输出驱动管截止，引脚3输出逻辑高电平。同时复零晶体管导通，tC通过复零晶体管迅速放电，同时电流开关打向左边，LC对LR放电，当tC放电电压等于iV时，输入比较器输出高电平，再次使R-S触发器置位，如此反复，形成自激振荡。

基于lm311的一种实用漏水检测电路的设计

引言

漏水是现代生活中常见的问题之一，特别是在一些需要水源的场所，如洗手间、厨房、地下室等。及时发现和修复漏水问题对于保护房屋和预防灾害具有重要意义。因此，设计一种实用的漏水检测电路具有重要意义。本文将介绍基于LM311运算放大器的漏水检测电路的设计原理、电路结构以及实际应用。

设计原理

基于LM311的漏水检测电路利用LM311作为比较器，通过比较两个输入电压的大小来检测漏水。漏水检测电路的基本原理是将一根导电材料放置在需要检测的区域，在无漏水时，导电材料与大地之间没有电路通路，电压较低；当出现漏水时，导电材料与大地之间形成完整的电路通路，电压上升，通过比较电压来判断是否发生漏水。

电路结构 基于LM311的漏水检测电路主要由以下几部分组成：供电电路、传感器电路、比较电路、输出电路。

1.供电电路

漏水检测电路需要通过供电电路提供工作电压。一般选用直流电源供电，电压范围在9V至12V之间。供电电路主要由电源、稳压电路和滤波电路组成，保证电路正常、稳定地工作。

2.传感器电路

传感器电路是漏水检测电路的核心部分，用于感知漏水情况。通常使用导电材料（如铜丝、导电板等）作为传感器，将其用绝缘材料包裹，并将其放置在需要检测的区域。当出现漏水时，传感器材料与大地之间形成电路通路，产生电流信号。

3.比较电路

比较电路使用LM311作为比较器，将传感器产生的电流信号转换为电压信号进行比较。通过调整比较器的阈值电压，可以精确地判断是否发生漏水。

4.输出电路 输出电路根据比较结果产生相应的输出信号，通常使用可视化输出（如指示灯、蜂鸣器等）来提醒用户漏水事件的发生。同时，输出电路还可以与其他报警设备（如报警器、短信通知等）相连接，以便及时采取措施应对漏水情况。

实际应用

基于LM311的漏水检测电路可以广泛应用于各种需要漏水检测的场景。以下是几个典型的应用场景：

1.家庭应用

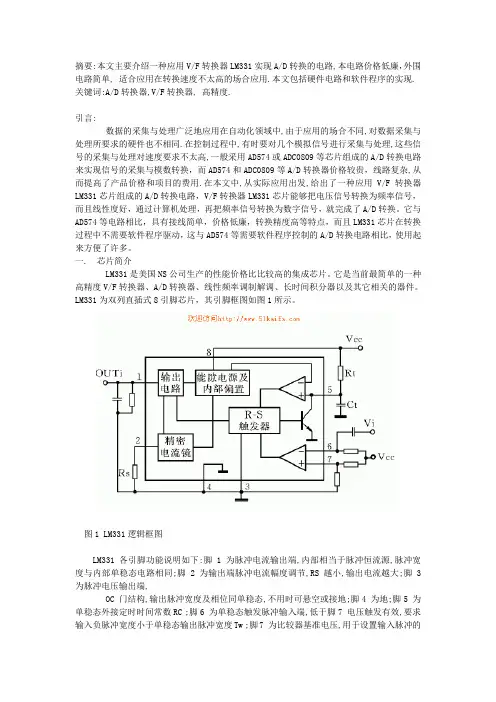

摘要:本文主要介绍一种应用V/F转换器LM331实现A/D转换的电路,本电路价格低廉，外围电路简单, 适合应用在转换速度不太高的场合应用.本文包括硬件电路和软件程序的实现.

关键词:A/D转换器,V/F转换器, 高精度.

引言:

数据的采集与处理广泛地应用在自动化领域中,由于应用的场合不同,对数据采集与处理所要求的硬件也不相同.在控制过程中,有时要对几个模拟信号进行采集与处理,这些信号的采集与处理对速度要求不太高,一般采用AD574或ADC0809等芯片组成的A/D转换电路来实现信号的采集与模数转换，而AD574和ADC0809等A/D转换器价格较贵，线路复杂,从而提高了产品价格和项目的费用.在本文中,从实际应用出发,给出了一种应用V/F转换器LM331芯片组成的A/D转换电路，V/F转换器LM331芯片能够把电压信号转换为频率信号，而且线性度好，通过计算机处理，再把频率信号转换为数字信号，就完成了A/D转换。它与AD574等电路相比，具有接线简单，价格低廉，转换精度高等特点，而且LM331芯片在转换过程中不需要软件程序驱动，这与AD574等需要软件程序控制的A/D转换电路相比，使用起来方便了许多。

一. 芯片简介

LM331是美国NS公司生产的性能价格比比较高的集成芯片。它是当前最简单的一种高精度V/F转换器、A/D转换器、线性频率调制解调、长时间积分器以及其它相关的器件。LM331为双列直插式8引脚芯片，其引脚框图如图1所示。

图1 LM331逻辑框图

LM331 各引脚功能说明如下:脚1 为脉冲电流输出端,内部相当于脉冲恒流源,脉冲宽度与内部单稳态电路相同;脚2 为输出端脉冲电流幅度调节,RS 越小,输出电流越大;脚3

为脉冲电压输出端,

OC 门结构,输出脉冲宽度及相位同单稳态,不用时可悬空或接地;脚4 为地;脚5 为单稳态外接定时时间常数RC ;脚6 为单稳态触发脉冲输入端,低于脚7 电压触发有效,要求输入负脉冲宽度小于单稳态输出脉冲宽度Tw ;脚7 为比较器基准电压,用于设置输入脉冲的有效触发电平高低;脚8 为电源Vcc , 正常工作电压范围为4～40V。线性度好, 最大非线性失真小于0. 01 % , 工作频率低到0. 1Hz 时尚有较好的线性;变换精度高数字分辨率可达12 位; 外接电路简单, 只需接入几个外部元件就可方便构成V/ F 或F/ V 等变换电路,并且容易保证转换精度。

LM311比较器

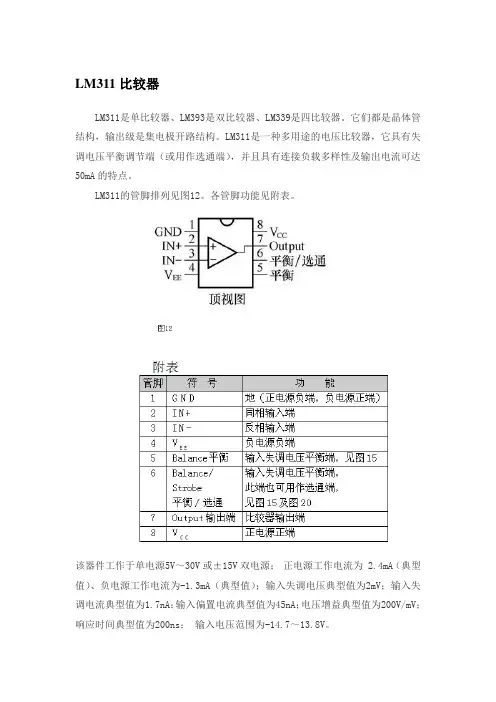

LM311是单比较器、LM393是双比较器、LM339是四比较器。它们都是晶体管结构，输出级是集电极开路结构。LM311是一种多用途的电压比较器，它具有失调电压平衡调节端（或用作选通端），并且具有连接负载多样性及输出电流可达50mA的特点。

LM311的管脚排列见图12。各管脚功能见附表。

该器件工作于单电源5V～30V或±15V双电源； 正电源工作电流为 2.4mA（典型值）、负电源工作电流为-1.3mA（典型值）；输入失调电压典型值为2mV；输入失调电流典型值为1.7nA；输入偏置电流典型值为45nA；电压增益典型值为200V/mV；响应时间典型值为200ns； 输入电压范围为-14.7～13.8V。 LM311的基本电路如图13～18所示。

（1）失调电压平衡（图13）。调平衡时两输入端接地，调5kΩ电位器，使输出为最小电压值（接近0V）。

（2）单电源供电（图14）。此时VEE与GND连接。图13、14中，负载电阻RL接在VCC与Output之间。

（3）RL接在1脚与地之间（图15）。按图15接法输入极性是颠倒的（即3脚作为同相端）。

（4）RL接在1脚与VEE之间（图16）。按图16接法输入极性是颠倒的。

（5）正负电源时RL的一般接法（图17）。

（6）选通比较器接法（图18）。在6脚接一个三极管作选通接法。在三极管基极接TTL高电平时，比较器被选通（正常工作）； 基极加低电平时比较器不工作。
