用LM317制作的纯甲类功放电路图及原理分析

发布:2011-09-07 | 作者: | 来源: chengkaige | 查看:478次 | 用户关注：

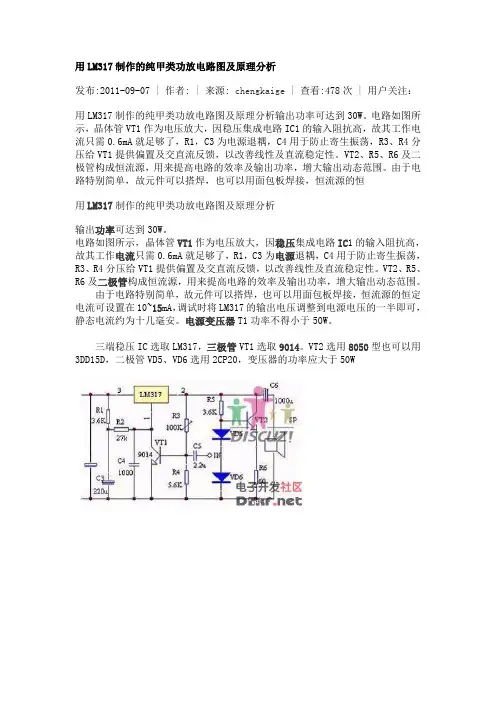

用LM317制作的纯甲类功放电路图及原理分析输出功率可达到30W。电路如图所示，晶体管VT1作为电压放大，因稳压集成电路IC1的输入阻抗高，故其工作电流只需0.6mA就足够了，R1，C3为电源退耦，C4用于防止寄生振荡，R3、R4分压给VT1提供偏置及交直流反馈，以改善线性及直流稳定性。VT2、R5、R6及二极管构成恒流源，用来提高电路的效率及输出功率，增大输出动态范围。由于电路特别简单，故元件可以搭焊，也可以用面包板焊接，恒流源的恒

用LM317制作的纯甲类功放电路图及原理分析

输出功率可达到30W。

电路如图所示，晶体管VT1作为电压放大，因稳压集成电路IC1的输入阻抗高，故其工作电流只需0.6mA就足够了，R1，C3为电源退耦，C4用于防止寄生振荡，R3、R4分压给VT1提供偏置及交直流反馈，以改善线性及直流稳定性。VT2、R5、R6及二极管构成恒流源，用来提高电路的效率及输出功率，增大输出动态范围。

由于电路特别简单，故元件可以搭焊，也可以用面包板焊接，恒流源的恒定电流可设置在10~15mA，调试时将LM317的输出电压调整到电源电压的一半即可，静态电流约为十几毫安。电源变压器T1功率不得小于50W。

三端稳压IC选取LM317，三极管VT1选取9014。VT2选用8050型也可以用3DD15D，二极管VD5、VD6选用2CP20，变压器的功率应大于50W

高性能电磁流量计之恒流源的设计

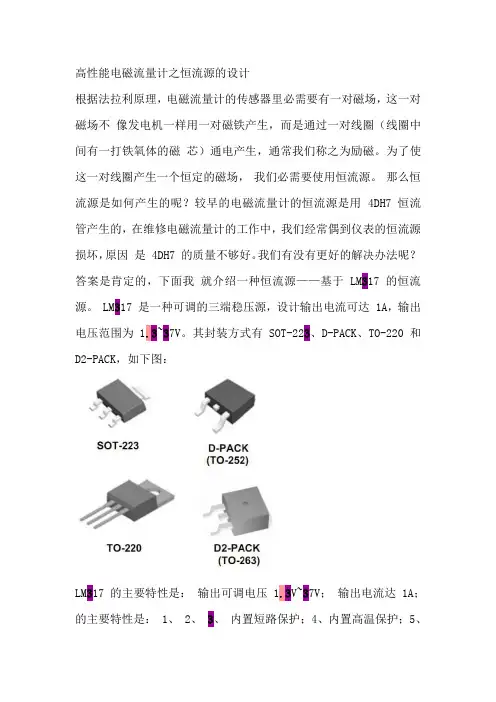

根据法拉利原理，电磁流量计的传感器里必需要有一对磁场，这一对磁场不 像发电机一样用一对磁铁产生，而是通过一对线圈（线圈中间有一打铁氧体的磁 芯）通电产生，通常我们称之为励磁。为了使这一对线圈产生一个恒定的磁场， 我们必需要使用恒流源。 那么恒流源是如何产生的呢？较早的电磁流量计的恒流源是用 4DH7 恒流

管产生的，在维修电磁流量计的工作中，我们经常偶到仪表的恒流源损坏，原因 是 4DH7 的质量不够好。我们有没有更好的解决办法呢？答案是肯定的，下面我 就介绍一种恒流源——基于 LM317

的恒流源。 LM317

是一种可调的三端稳压源，设计输出电流可达 1A，输出电压范围为 1.3~37V。其封装方式有 SOT-223、D-PACK、TO-220 和

D2-PACK，如下图：

LM317 的主要特性是： 输出可调电压 1.3V~37V； 输出电流达 1A；

的主要特性是： 1、 2、 3、 内置短路保护；4、内置高温保护；5、

输出补偿；6、符合 RoHS 标准 7、内置 1.25V 基准电压等。 LM317

的引脚特点如下图所示：

LM317 组成的恒流源结构很简单，只要外部连接一只电阻，就可以设计成 你所需要的各种电流，基本电路图如下：

由于 LM317 内部有一 1.25V 的基准电压，所以 V （ OUTPUT-ADJ ）

=1.25V， I out = Vref 1.25 = R1 + R 2 R1 + R 2 磁场强度 B = k?

0 NI （k 为比率系数、μ0 为真空磁导率、N 为线圈匝数、I 为流过线圈的电流大小） 。 由以上条件，电磁流量计的传感器的磁场强度就可以近似的计算了

目录

摘要 ............................................................................................................................................. 2

一、方案论证及比较 ....................................................................................................... 2

1.基本原理 ........................................................................................................................ 2

2.方案设计与论证 ........................................................................................................ 4

二、单元电路设计与参数计算 ................................................................................ 5

1.集成三端稳压器 ........................................................................................................ 5

2.选择电源变压器 ........................................................................................................ 6

lm317原理

LM317是一种可调电压稳压器，它是一种三端稳压电路。其工作原理基于一个固定的基极电压和一个可调的负载电压之间的差值。它能够根据输入电压和负载电流的变化来产生稳定的输出电压。

在LM317中，引脚1是调整引脚，引脚2是输出引脚，引脚3是输入引脚。当输入电压施加在引脚3上时，内部电路中的固定电压源(Vref)和外部电阻器(R1)组成一个电流源。通过调整电阻R1的阻值，可以改变输入引脚和输出引脚之间的差值，从而实现可调的输出电压。这个电压差值被放大并传递到输出引脚，最终形成稳定的输出电压。

为了确保稳定的输出电压，LM317内部还包含了一个差动放大器和一个功率晶体管。差动放大器负责放大输入引脚和输出引脚之间的差值，以控制功率晶体管的工作。功率晶体管则用于调整输出电压，以使其保持在预设值附近。

LM317的原理非常简单，通过调整输入电压和阻值来控制输出电压。它具有稳定的特性，并且非常适合用于需要可调电压的电子设备中。
