二、如何判读等潜水位线图

【知识归纳】

1．潜水位线的概念：

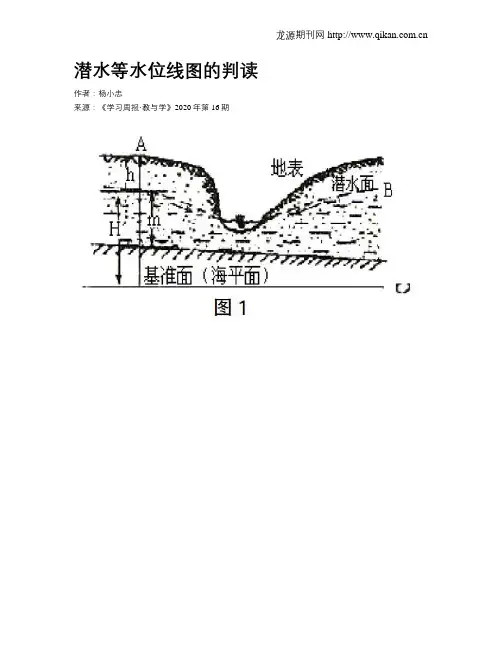

潜水的自由表面称潜水面；潜水面的高出海平面的垂直高度称为潜水位；潜水面距地面的距离称为潜水埋藏深度。

2．等潜水位线的判读

①潜水的流向。

潜水是沿着潜水面坡度最大的方向流动。因此，垂直于潜水等水位线从高水位指向低水位，就是潜水的流向。

甲图中，实线为等高线，虚线为潜水等水位线, 图中箭头垂直于潜水等水位线从高水位指向低水位的方向，就是潜水的流向，所以图中箭头都正确表示了潜水的流向。

②潜水埋藏深度。

等潜水位线与地形等高线相交之点，二者高程之差即为该点的潜水埋藏深度。

乙图中①井埋藏深度约为10米； ②井埋藏深度为5米； ③井埋藏深度超过5米，介于5－10米之间；④井埋藏深度超过10米，介于10－15米之间。

③潜水与地表水的相互关系。

俗话说：井水不犯河水。实际上潜水和地表水特别是河水之间是互补的关系。主要是根据两者的水位高低对比。乙图 可编辑

精品文档，欢迎下载

【例5】（09年湛江一中质检）下图为某地两条河流两侧的潜水位等值线示意图，可反映河流与潜水补给关系的一般情况。图中数字表示潜水位（单位：米）。读图判断。

①. a图河流和b图河流均自北向南流

②. a图河流自北向南流，b图河流自南向北流

③. a图潜水补给河流，b图河流补给潜水

④. a图河流补给潜水，b图潜水补给河流

A.①③ B.②④ C. ①④ D.②③

【解析】（1）①、②两选项是关于图中河流流向的判断，解题流程：图中等潜水位线数值大小分布→地势高低（两图均为北高南低）→河流流向（两图均为自北向南流）。故选项①正确，选项②错误。（2）③、④两选项为河流与潜水补给关系的判断。垂直于潜水等水位线从高水位指向低水位的方向，即可确定潜水的流向，看它与河流的补给关系，如下图所示，确定选③。

【答案】A

右图中，实线是地形等高线，虚线是潜水面等高线，等高距皆为5米，甲处为一口水井。读图回答12～14题。

12．甲处水井的水面离地面的距离可能为（ ）

A．1.5米 B．2.5米

C．7.5米 D．8.5米

13．从图中内容可知，甲地出现的主要环境问题是（ ）

A．地下水开采过度 B．地下水污染严重

C．有盐碱化趋势 D．有荒漠化趋势

14．甲地环境问题出现的时间可能是（ ）

A．4～5月 B．6～7月

C．7～8月 D．12～1月

【解析】第12题：河流流经地区必为山谷，其等高线凸向高值；一般情况下地势高的地方潜水位高，地势低的地方潜水位低；图中等高距皆为5m，可判断出图中未标数值的地形等高线和潜水面等高线的数值如图所示。甲处地面的海拔高度为55m，甲处潜水面的海拔高度即是甲处的潜可编辑

精品文档，欢迎下载 水位。因可编辑

精品文档，欢迎下载 47m

第14题：由图中经纬度位置知该地区位于华北平原，春旱严重且春季正是农业灌溉用水的高峰期，地下水漏斗现象更为严重，故选A。

【答案】12． C 13． A 14． A

读图5，根据图中信息回答15-16题：

15．据图信息推知甲河流域此时

A．盛行西北风 B．盛行西南风

C．受副热带高气压带控制 D．潜水补给河水

16．甲河流主要补给形式及出现最大汛期的季节分别是

A．冰雪融水 冬季 B．大气降水 冬季

C．地下水 春季 D．大气降水 夏季

【解析】由左图可知，河流位于南半球的地中海气候区，由河水补给潜水可知河流处于丰水期，即南半球冬季，为西北风。

【答案】15．A 16．B

图3为我国40°N附近等高线地形图，有关M，N处河水与地下水补给关系及河流流速状况。据此回答7-8题。

7．下列说法正确的是 （ ）

A．M处河水补给地下水；流速快 B．N处河水补给地下水；流速快

C．M处地下水补给河水；流速快 D．N处地下水补给河水；流速慢

8．M处自然景观和常见自然灾害叙述正确的是 （ ）

A．温带草原 沙尘暴 B．温带荒漠 暴雨洪涝

C．亚热带常绿硬叶林 干旱 D．温带森林 台风图5

图 3 可编辑

精品文档，欢迎下载 图2为某地区1月份等潜水位线与等高线图,读后回答46～48题.

46.图中河流与地下水的补给关系是

A. 河流水补给地下水

B.地下水补给河流水

C.在河流左岸，地下水补给河流水，右岸河流补给地下水

D．在河流右岸，地下水补给河流水，左岸河流补给地下水

47．在6月份，下列关于等潜水位线变化说法正确是

A．河流两侧的等潜水位线都向南弯曲

B. 河流东岸的等潜水位线将向北弯曲 图2

C．河流东岸的等潜水位线向北弯曲，西岸向南弯曲

D．河流两侧的等潜水线不会发生变化

48 图中地下水流速最大的是

A. 甲 B. 乙 C．丙 D．丁

读华北某区域等高线和等潜水位线图。完成5—7题。

5.该地区的地形名称是

A．冲积扇 B．三角洲 C．河谷平原 D．低山台地

6.下列根据图中信息的推断，正确的是

A．山脊是潜水的补给区，山谷是潜水的排泄区

B．图中部分河流下游地下水与河流水的补给关系是地下水补给河流水 可编辑

精品文档，欢迎下载 C．潜水位随着地势的高低起伏而起伏 可编辑 精品文档，欢迎下载 D．潜水的运动方向是从山谷到山脊

7.图示地区不易发生的环境问题是

A．干旱 B．洪水 C．沙尘暴 D．土地盐碱化

读下图，回答15 一17 题。15.C 16.B 17.D

15.图中区域的地势特点为

A ．西北高，东南低 B ．西北低，东南高

C .西南高，东北低 D ．西南低，东北高

16 ．图中河水与地下水的补给关系为

A ．河流的东南岸主要为地下水补给河水

B ．河流的西北岸主要为地下水补给河水

C ．两岸都为河水补给地下水

D ．两岸都为地下水补给河水

17 ．当赣江水与沿岸地下水之间的主要补给情况与上图中河流东南岸的情况一致时，则A ．东北河流进人第一个汛期

B ．华北中低产田处于盐分稳定期

C ，墨累一达令盆地正收割小麦

D ．南极处于天文观测较佳时节

下图为我国南方某平直河段的剖面示意图，读图回答31—32题。

31．此河段河流流向为（ ）

A．自西向东 B．自东向西

C．自东南向西北 D．自东北向西南

32．下图中能正确反映该河段河水与两岸地下水关系的是（图中曲线实线为河道处等高线，虚线为潜水面等高线，直线实线为河流。（ B ）

E

① ② ③ ④ 可编辑

精品文档，欢迎下载 A．① B．② C．③ D．④可编辑

精品文档，欢迎下载 潜水是埋藏在第一个隔水层之上的地下水，其运动特点与地表水相似。潜水等水位线图就是潜水面等高线图，它是据潜水面上各点的水位标高绘制成的，一般绘制在地形图上，绘制方法与绘制地形等高线方法类似。读“潜水等水位线图”，回答26～28题。

26． C处潜水位埋藏的深度为

A．5米 B．10米 C．15米 D．20米

27．若该地地下水位上升最可能导致

A．河水倒灌 B．土壤盐渍化

C．洪涝灾害 D．农作物高产

28． 下列说法正确的是

A．A处地下水流速大于C处 B．C处有固定的潜水位

C．B处潜水的流向是由东北向西南流 D．地下水流向与等水位线的关系是斜交

下图中数字表示潜水位（单位：米）。读图，回答1—3题。

1． 图中甲地的地下径流方向是

A．自东北向西南 B．自西北向东南

C．自东向西 D．自北向南

2． 图中乙地在资源利用上可能存在的问题是

A．不合理利用土地资源，导致土地盐碱化

B．过度利用水资源，导致土地沙漠化

C．过度开采地下水，形成地下水漏斗区

D．乱砍森林，破坏植被

3． 能正确表示河流PQ剖面的是（注：黑点部分为透水层，虚线部分为河水）

A．甲 B．乙 C．丙 D．丁

.
