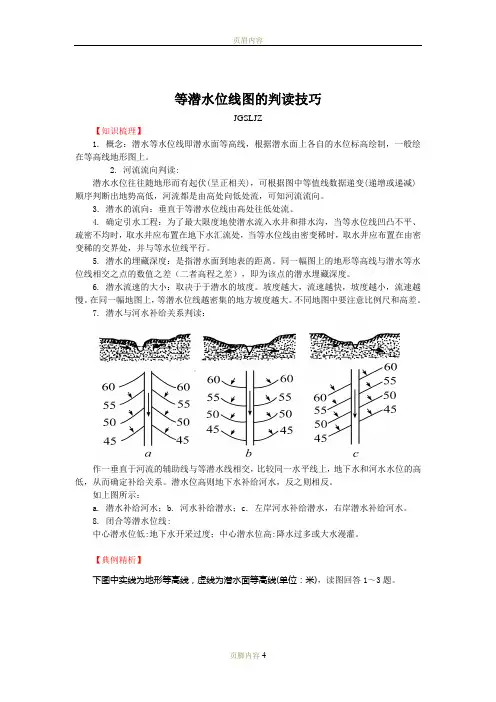

等潜水位线图的判读技巧
JGSLJZ
【知识梳理】
1. 概念：潜水等水位线即潜水面等高线，根据潜水面上各自的水位标高绘制，一般绘在等高线地形图上。
2. 河流流向判读:
潜水水位往往随地形而有起伏(呈正相关)，可根据图中等值线数据递变(递增或递减)顺序判断出地势高低，河流都是由高处向低处流，可知河流流向。
3. 潜水的流向：垂直于等潜水位线由高处往低处流。
4. 确定引水工程：为了最大限度地使潜水流入水井和排水沟，当等水位线凹凸不平、疏密不均时，取水井应布置在地下水汇流处，当等水位线由密变稀时，取水井应布置在由密变稀的交界处，并与等水位线平行。
5. 潜水的埋藏深度：是指潜水面到地表的距离。同一幅图上的地形等高线与潜水等水位线相交之点的数值之差（二者高程之差），即为该点的潜水埋藏深度。
6. 潜水流速的大小：取决于于潜水的坡度。坡度越大，流速越快，坡度越小，流速越慢。在同一幅地图上，等潜水位线越密集的地方坡度越大。不同地图中要注意比例尺和高差。
7. 潜水与河水补给关系判读：
作一垂直于河流的辅助线与等潜水线相交，比较同一水平线上，地下水和河水水位的高低，从而确定补给关系。潜水位高则地下水补给河水，反之则相反。
如上图所示：
a. 潜水补给河水；b. 河水补给潜水；c. 左岸河水补给潜水，右岸潜水补给河水。
8. 闭合等潜水位线:
中心潜水位低:地下水开采过度；中心潜水位高:降水过多或大水漫灌。
【典例精析】
下图中实线为地形等高线，虚线为潜水面等高线(单位：米)，读图回答1～3题。 页眉内容
页脚内容4
1. 钻孔井甲的潜水埋藏深度约( )
A. 10米 B. 5米 C. 2.5米 D. 0米
2. 地下水流速( )
A. ①＝② B. ②＝④ C. ①＞③ D. ③＞④
金太阳新课标资源网
第 1 页 共 8 页 金太阳新课标资源网 等潜水位线的判读

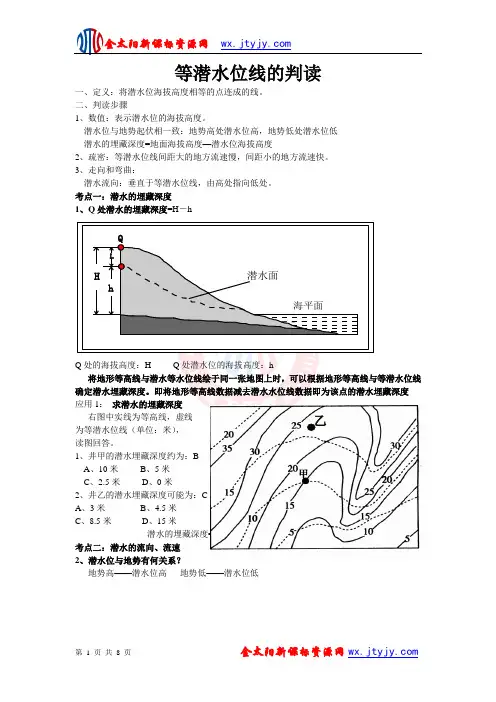

一、定义：将潜水位海拔高度相等的点连成的线。
二、判读步骤
1、数值：表示潜水位的海拔高度。
潜水位与地势起伏相一致：地势高处潜水位高，地势低处潜水位低
潜水的埋藏深度=地面海拔高度—潜水位海拔高度
2、疏密：等潜水位线间距大的地方流速慢，间距小的地方流速快。
3、走向和弯曲：
潜水流向：垂直于等潜水位线，由高处指向低处。
考点一：潜水的埋藏深度
1、Q处潜水的埋藏深度=H－h
潜水面HhL海平面Q
Q处的海拔高度：H Q处潜水位的海拔高度：h
将地形等高线与潜水等水位线绘于同一张地图上时，可以根据地形等高线与等潜水位线确定潜水埋藏深度。即将地形等高线数据减去潜水水位线数据即为该点的潜水埋藏深度
应用1： 求潜水的埋藏深度
右图中实线为等高线，虚线
为等潜水位线（单位：米），
读图回答。
1、井甲的潜水埋藏深度约为：B
A、10米 B、5米
C、2.5米 D、0米
2、井乙的潜水埋藏深度可能为：C
A、3米 B、4.5米
C、8.5米 D、15米
潜水的埋藏深度=地面海拔高度－ 潜水位的海拔高度
考点二：潜水的流向、流速
2、潜水位与地势有何关系？
地势高——潜水位高 地势低——潜水位低 乙 金太阳新课标资源网
第 2 页 共 8 页 金太阳新课标资源网 潜水面HhL海平面Q
潜水是沿着潜水面坡度最大的方向流动的，因此，垂直于潜水等水位线从高水位指向低水位的方向就是潜水的流向，如图中箭头所指的方向
应用2：判断地势起伏、河流流向
3、下图为某地两河流两侧的潜水位等值线示意图，图中数字表示等潜水位线（单位：米），可正确反映河流流向的是：A
80 70 80 70 80 70 a b
c
甲图 潜水及等潜水位线判读
一、潜水与承压水比较
类型 位置 流向 补给 分布 深度和水质
潜水
（重力水） 地表以下第一个隔水层以上 从高处流向低处 雨水和地表水 分布区与补给区
一致 埋藏浅，易开采，易污染
承压水
（自流水） 上下两个隔水层之间 从压力大处流
向压力小处 潜水 分布区与补给区
不一致 埋藏深，水质好，流量稳定
二、如何判读等潜水位线图
1．潜水位线的概念：
潜水的自由表面称潜水面；潜水面的高出海平面的垂直高度称为潜水位；潜水面距地面的距离称为潜水埋藏深度。
潜水位与地势起伏相一致：地势高—潜水位高，地势低—潜水位低。所以可以根据潜水位变化来判断河流流向
2．等潜水位线的判读
①潜水埋藏深度
等潜水位线与地形等高线相交之点，二者高程之差即为该点的潜水埋藏深度。
乙图中①井埋藏深度约为10米； ②井埋藏深度为5米； ③井埋藏深度超过5米，介于5－10米之间；④井埋藏深度超过10米，介于10－15米之间。
②潜水的流向
垂直于等潜水水位线从高水位指向低水位，就是潜水的流向。
甲图中，实线为等高线，虚线为潜水等水位线, 图中箭头垂直于潜水等水位线从高水位指向低水位的方向，就是潜水的流向，所以图中箭头都正确表示了潜水的流向。
③潜水的流速
等潜水位线越密集，自由水面坡度越大，流速越快；等潜水位线越稀疏，流速越慢。
④潜水与地表水的相互补给关系
俗话说：井水不犯河水。实际上潜水和地表水特别是河水之间是互补的关系。主要是根据两者的水位高低对比。 乙图
确定潜水与河水或湖泊水补给关系：一是作水平线法，比较水位高低，总是由水位高者补给水位低者；二是作出潜水流向，若潜水指向河流或湖泊流，则潜水补给河流或湖泊；若河流或湖泊指向潜水，则河流水或湖泊水补给潜水。
测试题
1.下图为某地两条河流两侧的潜水位等值线示意图，可反映河流与潜水补给关系的一般情况。图中数字表示潜水位（单位：米）。读图判断。
v1.0 可编辑可修改
11 等潜水位线图的判读技巧
JGSLJZ
【知识梳理】
1. 概念：潜水等水位线即潜水面等高线，根据潜水面上各自的水位标高绘制，一般绘在等高线地形图上。
2. 河流流向判读:
潜水水位往往随地形而有起伏(呈正相关)，可根据图中等值线数据递变(递增或递减)顺序判断出地势高低，河流都是由高处向低处流，可知河流流向。
3. 潜水的流向：垂直于等潜水位线由高处往低处流。
4. 确定引水工程：为了最大限度地使潜水流入水井和排水沟，当等水位线凹凸不平、疏密不均时，取水井应布置在地下水汇流处，当等水位线由密变稀时，取水井应布置在由密变稀的交界处，并与等水位线平行。
5. 潜水的埋藏深度：是指潜水面到地表的距离。同一幅图上的地形等高线与潜水等水位线相交之点的数值之差（二者高程之差），即为该点的潜水埋藏深度。
6. 潜水流速的大小：取决于于潜水的坡度。坡度越大，流速越快，坡度越小，流速越慢。在同一幅地图上，等潜水位线越密集的地方坡度越大。不同地图中要注意比例尺和高差。
7. 潜水与河水补给关系判读：
作一垂直于河流的辅助线与等潜水线相交，比较同一水平线上，地下水和河水水位的高低，从而确定补给关系。潜水位高则地下水补给河水，反之则相反。
如上图所示： v1.0 可编辑可修改
22 a. 潜水补给河水；b. 河水补给潜水；c. 左岸河水补给潜水，右岸潜水补给河水。
8. 闭合等潜水位线:
中心潜水位低:地下水开采过度；中心潜水位高:降水过多或大水漫灌。
【典例精析】
下图中实线为地形等高线，虚线为潜水面等高线(单位：米)，读图回答1～3题。
1. 钻孔井甲的潜水埋藏深度约( )
A. 10米 B. 5米 C. 2.5米 D. 0米
2. 地下水流速( )
A. ①＝② B. ②＝④ C. ①＞③ D. ③＞④
3. 收集潜水的理想水沟位置选择合理的是( )
