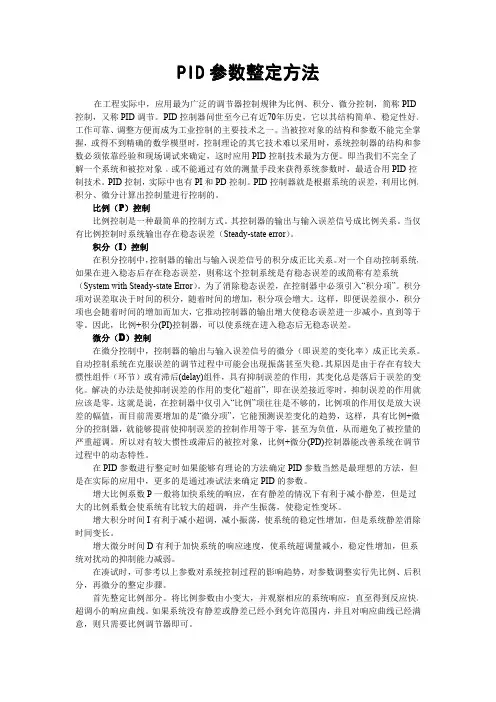

在工程实际中，应用最为广泛的调节器控制规律为比例、积分、微分控制，简称PID

控制，又称PID调节。PID控制器问世至今已有近70年历史，它以其结构简单、稳定性好、

工作可靠、调整方便而成为工业控制的主要技术之一。当被控对象的结构和参数不能完全掌

握，或得不到精确的数学模型时，控制理论的其它技术难以采用时，系统控制器的结构和参

数必须依靠经验和现场调试来确定，这时应用PID控制技术最为方便。即当我们不完全了

解一个系统和被控对象﹐或不能通过有效的测量手段来获得系统参数时，最适合用PID控

制技术。PID控制，实际中也有PI和PD控制。PID控制器就是根据系统的误差，利用比例、

积分、微分计算出控制量进行控制的。

比例（P）控制

比例控制是一种最简单的控制方式。其控制器的输出与输入误差信号成比例关系。当仅

有比例控制时系统输出存在稳态误差（Steady-stateerror）。

积分（I）控制

在积分控制中，控制器的输出与输入误差信号的积分成正比关系。对一个自动控制系统，

如果在进入稳态后存在稳态误差，则称这个控制系统是有稳态误差的或简称有差系统

（SystemwithSteady-stateError）。为了消除稳态误差，在控制器中必须引入“积分项”。积分

项对误差取决于时间的积分，随着时间的增加，积分项会增大。这样，即便误差很小，积分

项也会随着时间的增加而加大，它推动控制器的输出增大使稳态误差进一步减小，直到等于

零。因此，比例+积分(PI)控制器，可以使系统在进入稳态后无稳态误差。

微分（D）控制

在微分控制中，控制器的输出与输入误差信号的微分（即误差的变化率）成正比关系。

自动控制系统在克服误差的调节过程中可能会出现振荡甚至失稳。其原因是由于存在有较大

惯性组件（环节）或有滞后(delay)组件，具有抑制误差的作用，其变化总是落后于误差的变

化。解决的办法是使抑制误差的作用的变化“超前”，即在误差接近零时，抑制误差的作用就

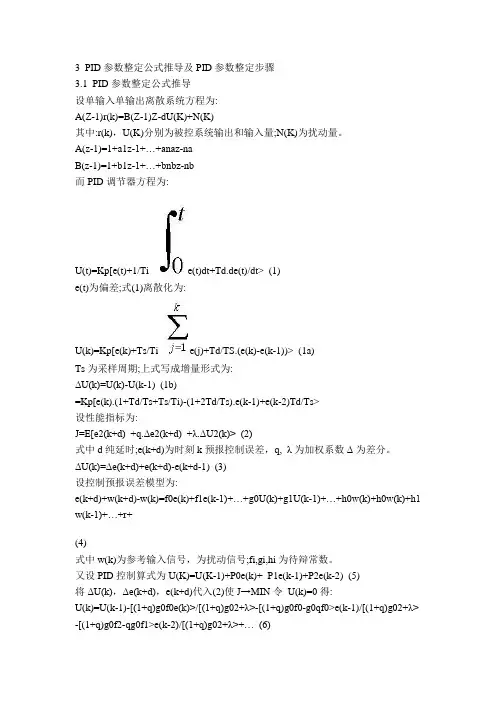

3 PID参数整定公式推导及PID参数整定步骤

3.1 PID参数整定公式推导

设单输入单输出离散系统方程为:

A(Z-1)r(k)=B(Z-1)Z-dU(K)+N(K)

其中:r(k)，U(K)分别为被控系统输出和输入量;N(K)为扰动量。

A(z-1)=1+a1z-1+…+anaz-na

B(z-1)=1+b1z-1+…+bnbz-nb

而PID调节器方程为: U(t)=Kp[e(t)+1/Ti e(t)dt+Td.de(t)/dt> (1)

e(t)为偏差;式(1)离散化为: U(k)=Kp[e(k)+Ts/Ti e(j)+Td/TS.(e(k)-e(k-1))> (1a)

Ts为采样周期;上式写成增量形式为:

ΔU(k)=U(k)-U(k-1) (1b)

=Kp[e(k).(1+Td/Ts+Ts/Ti)-(1+2Td/Ts).e(k-1)+e(k-2)Td/Ts>

设性能指标为:

J=E[e2(k+d) +q.Δe2(k+d) +λ.ΔU2(k)> (2)

式中d纯延时;e(k+d)为时刻k预报控制误差，q, λ为加权系数Δ为差分。

ΔU(k)=Δe(k+d)+e(k+d)-e(k+d-1) (3)

设控制预报误差模型为:

e(k+d)+w(k+d)-w(k)=f0e(k)+f1e(k-1)+…+g0U(k)+g1U(k-1)+…+h0w(k)+h0w(k)+h1w(k-1)+…+r+

(4)

式中w(k)为参考输入信号，为扰动信号;fi,gi,hi为待辩常数。

又设PID控制算式为U(K)=U(K-1)+P0e(k)+ P1e(k-1)+P2e(k-2) (5)

将ΔU(k)，Δe(k+d)，e(k+d)代入(2)使J→MIN令 U(k)=0得:

U(k)=U(k-1)-[(1+q)g0f0e(k)>/[(1+q)g02+λ>-[(1+q)g0f0-g0qf0>e(k-1)/[(1+q)g02+λ>-[(1+q)g0f2-qg0f1>e(k-2)/[(1+q)g02+λ>+… (6) 把(6)与(5)比较得:

PID参数自整定的方法及实现

PID是一种常见的控制算法，其参数的正确调整对系统的稳定性和性能至关重要。以下是几种常见的PID参数自整定方法及其实现。

1.经验法

经验法是一种基于控制经验和试错法的PID参数整定方法。通常，初始参数通过试错法手动调整，观察系统的响应，并根据响应结果进行进一步的调整。这个过程会反复进行，直到达到所需的控制效果。

实现方法：

-根据系统的特性和需求，选择初始参数。

-将初始参数应用到系统中，并记录系统的响应。

-根据响应结果，进行参数调整。

-不断重复上述步骤，直到达到所需的控制效果为止。

2. Ziegler-Nichols法

Ziegler-Nichols法是一种常用的自整定方法，根据系统的响应特性，直接确定PID参数的初值。

实现方法：

-将PID控制器的I和D参数设为0，并逐步增大P参数，观察系统的响应。

-当P参数达到临界值时，系统开始出现振荡。 -记录此时的P参数值，并根据振荡的周期和振幅计算出相应的PID参数。

3.贝叶斯优化法

贝叶斯优化法是一种基于概率模型的自整定方法，通过不断观察系统的响应和根据历史数据进行参数调整，以逐步优化PID参数。

实现方法：

-根据系统的特性和需求，选择初始参数。

-将初始参数应用到系统中，并记录系统的响应。

-利用历史数据，建立系统响应模型。

-根据模型，计算参数的后验概率分布。

-根据概率分布，调整参数。

-不断重复上述步骤，直到达到所需的控制效果为止。

4.闭环步跃法

闭环步跃法是一种通过系统的闭环响应来自整定PID参数的方法。通过观察系统在单位步跃负载下的响应，确定PID参数的初值。

实现方法：

-将PID控制器的I和D参数设为0，并逐步增大P参数，观察系统在单位步跃负载下的响应。

-记录此时的P参数值，并根据响应曲线的特性计算出相应的PID参数。 以上是几种常见的PID参数自整定方法及其实现。根据具体的控制系统和需求，选择合适的方法可以有效提高系统的稳定性和性能。同时，注意在实际应用中需要结合经验和试错进行进一步的调整，以达到最佳的控制效果。

PID参数整定方法

PID（比例-积分-微分）是一种常见的控制算法，广泛应用于工业自动化领域。在使用PID控制算法时，为了使系统能够达到良好的控制效果，需要进行参数整定。本文将介绍几种常用的PID参数整定方法。

1.经验法：

经验法是一种常见的PID参数整定方法，它基于工程师的经验和直觉。根据控制对象的特性和要求，调整比例增益Kp、积分时间Ti和微分时间Td的值。这种方法操作简单，但需要工程师具备一定的经验。

2. Ziegler-Nichols方法：

Ziegler-Nichols方法是一种经典的PID参数整定方法，它通过试探法的方式确定参数。具体操作步骤如下：

-将积分时间Ti和微分时间Td设为0，只调整比例增益Kp。

-增加Kp，直到系统开始出现振荡。

-记下此时的Kp值，设为Ku。

-根据振荡周期Tu，计算出比例增益Kp、积分时间Ti和微分时间Td的值，即Kp=0.6Ku，Ti=0.5Tu，Td=0.125Tu。

3.系统辨识法：

系统辨识法是一种通过实验数据分析来确定PID参数的方法。步骤如下：

-设定一定的输入信号，并记录系统的输入输出数据。 -通过数据处理方法，建立系统的数学模型，如传递函数或状态空间模型。

-利用系统辨识算法估计模型参数。

-根据辨识得到的模型参数，运用数学方法求解PID参数。

4.遗传算法优化法：

遗传算法优化法通过模拟生物进化机制来最优解，可以用于PID参数的优化。具体步骤如下：

-通过实验数据建立系统的数学模型。

-设定适应度函数，作为评价PID参数优劣的指标。

-随机生成一组初始PID参数。

-利用遗传算法进行迭代优化，不断生成新的PID参数组合，并通过适应度函数评估其优劣。

-根据迭代次数或适应度达到一定要求时，停止优化，并得到最优PID参数。

5.自整定控制器方法：

自整定控制器方法是一种通过系统自身对控制对象进行辨识和参数整定的方法。常见的自整定控制器方法有自适应控制器和模型参考自适应控制器。它们通过在线辨识控制对象的参数变化，并实时调整PID参数来达到控制要求。
