cvbs屏成像原理

cvbs芯片CVBS芯片，全称为Color Video Baseband Signal，即彩色视频基带信号处理芯片。

它是一种用于处理模拟视频信号的集成电路，主要应用于电视、摄像头、监控系统等领域。

以下是对CVBS芯片的介绍，全文约1000字。

CVBS芯片是一个重要的电子元件，用于视频信号的处理和传输。

它通过对模拟视频信号进行采集、处理和输出，实现了影像的传输和显示。

CVBS芯片是一种传统的基带模拟视频信号处理芯片，其主要特点是成本低廉、易于布局和使用。

CVBS芯片具有多种功能和特性。

首先，它能够对各种类型的模拟视频信号进行采集和处理。

不论是来自摄像头、电视信号源还是其他视频设备，CVBS芯片都可以接收和处理这些信号。

其次，CVBS芯片具有信号增强和滤波功能，能够提高视频图像的清晰度和稳定性。

此外，CVBS芯片还具备视频信号转换功能，可以将模拟视频信号转换为方便显示和传输的格式。

此外，CVBS芯片还可以处理音频信号，实现音视频的同步传输。

CVBS芯片的工作原理与视频信号的传输流程密切相关。

视频信号是由连续的模拟电压信号组成的，在传输过程中会受到各种噪声和干扰。

CVBS芯片通过接收视频信号并进行处理，可以去除噪声和干扰，提高信号的质量和稳定性。

CVBS芯片还可以根据特定的需求对视频信号进行调整，比如亮度、对比度、饱和度等参数的调节。

最后，CVBS芯片将处理后的视频信号输出到显示器或其他设备上，实现视频的显示和传输。

CVBS芯片的应用十分广泛。

首先，它是电视机的重要组成部分。

电视机通过CVBS芯片接收和处理模拟视频信号，然后将图像显示在屏幕上。

其次，CVBS芯片也广泛应用于摄像头和监控系统中。

摄像头使用CVBS芯片采集、处理和传输视频信号，监控系统通过CVBS芯片接收和显示视频信号。

此外，CVBS芯片还可以应用于其他领域，比如视频会议系统、视听设备等。

CVBS芯片的发展趋势是数字化和高清化。

随着数字技术的不断发展，模拟视频信号逐渐被数字视频信号所替代。

彩色CVBS信号的成像仿真与液晶显示电路设计杨焕峥;丁帮俊;崔业梅;吴建军【摘要】在科研及生产过程中，人们经常会涉及到液晶电视成像显示技术的研究，其中，对彩色全电视信号的研究与液晶显示电路设计成了重要的问题之一，本文给出了一种方便、直观的手段体现彩色CVBS信号的组成，如何产生，如何接收该信号，并借助Matlab软件，对彩色CVBS信号的形成过程进行建模、仿真，然后通过实际的电路进一步进行研究，分析了具体的显示电路阻抗匹配等问题，能够为液晶电视显示科研及生产带来一定的借鉴作用。

【期刊名称】《制造业自动化》【年(卷),期】2014(000)007【总页数】4页(P94-97)【关键词】液晶电视;CVBS;MATLAB;正交平衡;显示【作者】杨焕峥;丁帮俊;崔业梅;吴建军【作者单位】江苏省无线传感系统应用工程技术开发中心，无锡214153; 无锡商业职业技术学院物联网技术学院，无锡214153;江苏省无线传感系统应用工程技术开发中心，无锡214153; 无锡商业职业技术学院物联网技术学院，无锡214153;无锡商业职业技术学院物联网技术学院，无锡214153;江苏省无线传感系统应用工程技术开发中心，无锡214153; 无锡商业职业技术学院物联网技术学院，无锡214153【正文语种】中文【中图分类】TP751.10 引言在科研及生产过程中，人们经常会涉及到液晶电视技术的研究，其中，对彩色全电视信号的研究成了重要的问题，到目前为止，人们并没有一种方便、直观的手段体现彩色全电视信号的组成，如何产生，如何接收该信号，不容易研究清楚彩色全电视信号的本质，对深入研究液晶电视成像显示技术带来了困难，本文借助Matlab 软件，分析、研究了彩色全电视信号的特点，以及采用什么样的电路来显示该信号，有一定的独创性和新颖性，能够为科研及生产带来一定的借鉴作用。

1 PAL彩色CVBS信号Matlab仿真1.1 Matlab中不同占空比脉冲合成R、G、B信号一般而言，在一行彩色全电视信号64us周期中，52us的图像信号分成8个彩条，分别是白、黄、青、绿、紫、红、蓝、黑，每个彩条6.5us。

cvbs高频调制CVBS（Composite Video Blanking and Sync）是一种常用的视频信号传输标准，它通过高频调制的方式将图像和同步信号合并传输。

本文将从CVBS高频调制的原理、优点及应用等方面进行阐述。

一、CVBS高频调制的原理CVBS高频调制是将视频信号通过一定的方式进行编码和调制，使其能够在较高频率下传输。

具体而言，CVBS信号由亮度（Luminance）和色度（Chrominance）两部分组成。

亮度部分描述了图像的明暗变化，而色度部分描述了图像的颜色信息。

在CVBS高频调制中，首先将亮度和色度信号进行分离，并分别进行调制。

亮度信号通过振幅调制（AM）的方式进行编码，而色度信号则通过频率调制（FM）的方式进行编码。

编码完成后，再将两部分信号进行合并并通过载波信号进行调制，形成最终的CVBS信号。

二、CVBS高频调制的优点1. 兼容性强：CVBS高频调制是一种通用的视频传输标准，几乎所有的电视和视频设备都支持该标准。

这意味着CVBS信号可以被广泛接受和应用。

2. 成本低廉：CVBS高频调制所需的硬件设备成本相对较低，适用于大规模生产和应用。

3. 传输距离远：CVBS高频调制采用高频率调制的方式，可以有效地传输图像信号，传输距离相对较远，信号质量较好。

三、CVBS高频调制的应用CVBS高频调制广泛应用于电视广播、监控系统、视频录像等领域。

在电视广播中，CVBS信号经过调制后，可以通过天线传输到接收器，再解调还原成原始的视频信号，实现图像的播放。

在监控系统中，CVBS信号可以通过传输线路将图像信号传输到监视器，实现对目标区域的监控和观察。

在视频录像中，CVBS信号可以直接被录像设备接收并进行录制，保存为视频文件。

四、总结CVBS高频调制是一种常用的视频信号传输标准，通过将亮度和色度信号进行编码和调制，实现图像信号的传输和播放。

CVBS高频调制具有兼容性强、成本低廉和传输距离远等优点，在电视广播、监控系统和视频录像等领域得到广泛应用。

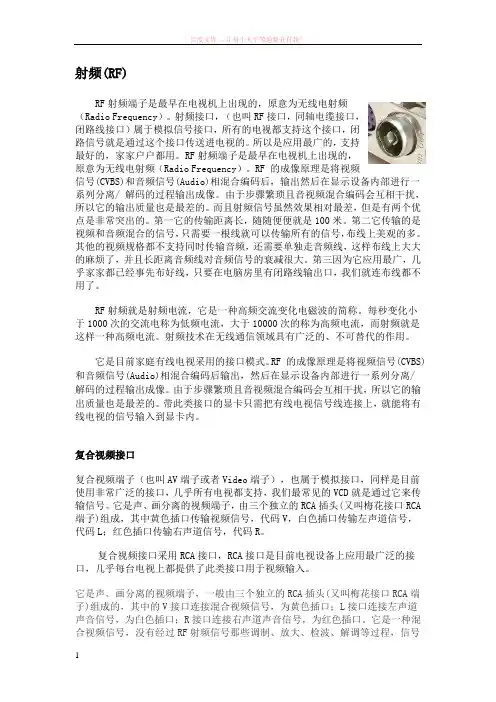

射频(RF)RF射频端子是最早在电视机上出现的，原意为无线电射频（Radio Frequency）。

射频接口，（也叫RF接口，同轴电缆接口，闭路线接口）属于模拟信号接口，所有的电视都支持这个接口，闭路信号就是通过这个接口传送进电视的。

所以是应用最广的，支持最好的，家家户户都用。

RF射频端子是最早在电视机上出现的，原意为无线电射频（Radio Frequency）。

RF 的成像原理是将视频信号(CVBS)和音频信号(Audio)相混合编码后，输出然后在显示设备内部进行一系列分离/ 解码的过程输出成像。

由于步骤繁琐且音视频混合编码会互相干扰，所以它的输出质量也是最差的。

而且射频信号虽然效果相对最差，但是有两个优点是非常突出的。

第一它的传输距离长，随随便便就是100米。

第二它传输的是视频和音频混合的信号，只需要一根线就可以传输所有的信号，布线上美观的多。

其他的视频规格都不支持同时传输音频，还需要单独走音频线，这样布线上大大的麻烦了，并且长距离音频线对音频信号的衰减很大。

第三因为它应用最广，几乎家家都已经事先布好线，只要在电脑房里有闭路线输出口，我们就连布线都不用了。

RF射频就是射频电流，它是一种高频交流变化电磁波的简称。

每秒变化小于1000次的交流电称为低频电流，大于10000次的称为高频电流，而射频就是这样一种高频电流。

射频技术在无线通信领域具有广泛的、不可替代的作用。

它是目前家庭有线电视采用的接口模式。

RF 的成像原理是将视频信号(CVBS)和音频信号(Audio)相混合编码后输出，然后在显示设备内部进行一系列分离/ 解码的过程输出成像。

由于步骤繁琐且音视频混合编码会互相干扰，所以它的输出质量也是最差的。

带此类接口的显卡只需把有线电视信号线连接上，就能将有线电视的信号输入到显卡内。

复合视频接口复合视频端子（也叫AV端子或者Video端子），也属于模拟接口，同样是目前使用非常广泛的接口，几乎所有电视都支持，我们最常见的VCD就是通过它来传输信号。

cvbs标准
CVBS标准，全称为Composite Video Baseband Signal（复合视频低频信号），是一种模拟视频信号传输标准。

CVBS信号由三个基本信号组成，分别是亮度（Luminance, Y）、色度（Chrominance, C）和同步信号（Sync），其中亮度信号和同步信号合称为黑白信号，色度信号则负责传输颜色信息。

CVBS标准适用于模拟视频信号传输，常用于传输分辨率为标清的视频信号。

由于是模拟信号传输，受到干扰和信噪比的影响较大，多用于低要求的应用领域，如家庭影音设备等。

CVBS信号传输的过程中，需要分别提取出黑白信号和色度信号，进行处理后再重新组合，形成最终的视频信号。

黑白信号中，亮度信号是通过亮度信息采样获得的，采用逐行扫描的方式，从上到下地扫描每一行像素，每行像素的亮度信息分别放在一个电平上，这些电平形成了亮度信号。

而同步信号则是通过水平线扫描信号脉冲和垂直线扫描脉冲组成的，负责将每行像素的亮度信号同步放置。

色度信号采用差分方式传输，基于色彩感知的原理，将色度分量分为两部分，U、V分别表示色度之间的差值，通过采样和编码后，将差值信号传输到接收端，解码后可得到原始的色度信号。

CVBS标准在接口上通常采用RCA接头进行传输，但随着数字信号的激增，CVBS标准逐渐被HDMI等数字接口所取代。

但在某些场合，仍需要使用CVBS标准，如一些旧式的电视、录像机、监视系统等。

总之，CVBS标准虽然已经逐渐退出历史舞台，但其作为模拟
视频信号传输的标准，一度在家庭影音设备和监控等领域占有重要地位，对于了解视频信号传输有很大的参考价值。

CVBS视频信号解析在我们的电视天线信号线里就只有两跟线，中间有一根很粗的线，外围包着一层的线，这是为了防止外界信号的干扰。

在这两根线中一个是地线，一根是全电视信号线，外围的是地线。

做视频处理很难免要接触电视信号，了解全电视信号的原理。

当我们把电视的信号线接到示波器上看其波形时会发现其波形很乱，但总是有一些规律可循：每隔一段特别乱的波形之后有一个很小的低电平。

在这其中，中间那些特别乱的波形其实就是有效像素电平的高低信号，那些很小的电平信号就是一些同步信号。

1、关于像素时钟：大约在13.5MHz，由采样定理得出的采样信号为27MHz，像素时钟就是来同步像素有效信号的，每一个像素时钟来一个像素值；2、关于行同步信号：顾名思义就是同步行扫描的信号，每行来一次，低电平有效（对于正电视信号而言），每来一次行同步信号就意味着本行扫描结束，新的一行就要开始了；3、关于场同步信号：顾名思义就是同步场扫描的信号，每场来一次，低电平有效，每来一次就意味着本场扫描结束新的一场就要开始；4、关于场、帧的概念：从屏幕上头扫到下头叫做一场，但是并不等同于一帧，一帧图像是指能够组成完整画面的图像数据，在隔行扫描中一帧包括两场：奇场和偶场；5、关于CVBS波形电平的解析：（假设为正电视信号）设最低电平为0,最高电平为1,在两者之间有一合理的分界值x，认为x到1之间的为像素值，将这个区间划分为256份（假设精度为8位），每一个值对应一个灰度值，其中x代表黑色，1代表白色，中间为各级灰度。

(一个电平就可以表示一个256之内的数字，模拟电平)x以下的电平不是有效地像素值也可以说是黑色，那些同步信号就融合在其中，包括行同步信号和场同步信号，场同步信号比行同步信号要宽很多，具体的都有自己的时间长短定义，这样才能保持发送和接收段信号的一致性，才能够恢复原来的图像；6、关于奇偶场的概念；就是一帧分两场扫描，先扫描奇场再扫描偶场，两场组成一帧。

CVBS(或VHS)是被广泛使用的标准，也叫做基带视频或RCA视频，是全国电视系统委员会（NTSC）电视信号的传统图像数据传输方法，它以模拟波形来传输数据。

复合视频包含色差（色调和饱和度）和亮度（光亮）信息，并将它们同步在消隐脉冲中，用同一信号传输。

在快速扫描的NTSC电视中，甚高频（VHF）或超高频（UHF）载波是复合视频所使用的调整振幅，这使产生的信号大约有6MHz 宽。

一些闭路电视系统使用同轴电缆近距离传输复合视频，一些DVD播放器和视频磁带录像机（VCR）通过拾音插座提供复合视频输入和输出，这个插座也叫做RCA连接器。

复合视频中，色差和亮度信息的干涉是不可避免的，特别是在信号微弱的时候。

标准视频输入（RCA）接口：也称AV接口，通常都是成对的白色的音频接口和黄色的视频接口，它通常采用RCA(俗称莲花头)进行连接，使用时只需要将带莲花头的标准AV线缆与相应接口连接起来即可。

AV接口实现了音频和视频的分离传输，这就避免了因为音/视频混合干扰而导致的图像质量下降，但由于AV接口传输的仍然是一种亮度/色度(Y/C)混合的视频信号，仍然需要显示设备对其进行亮/ 色分离和色度解码才能成像，这种先混合再分离的过程必然会造成色彩信号的损失，色度信号和亮度信号也会有很大的机会相互干扰从而影响最终输出的图像质量。

AV还具有一定生命力，但由于它本身Y/C混合这一不可克服的缺点因此无法在一些追求视觉极限的场合中使用。

视频色差输入接口：目前可以在一些专业级视频工作站/编辑卡专业级视频设备或高档影碟机等家电上看到有YUV YCbCr Y/B-Y/B-Y等标记的接口标识，虽然其标记方法和接头外形各异但都是指的同一种接口色差端口( 也称分量视频接口) 。

它通常采用YPbPr 和YCbCr两种标识，前者表示逐行扫描色差输出，后者表示隔行扫描色差输出。

由上述关系可知，我们只需知道Y Cr Cb的值就能够得到G 的值( 即第四个等式不是必要的)，所以在视频输出和颜色处理过程中就统一忽略绿色差Cg 而只保留Y Cr Cb ，这便是色差输出的基本定义。

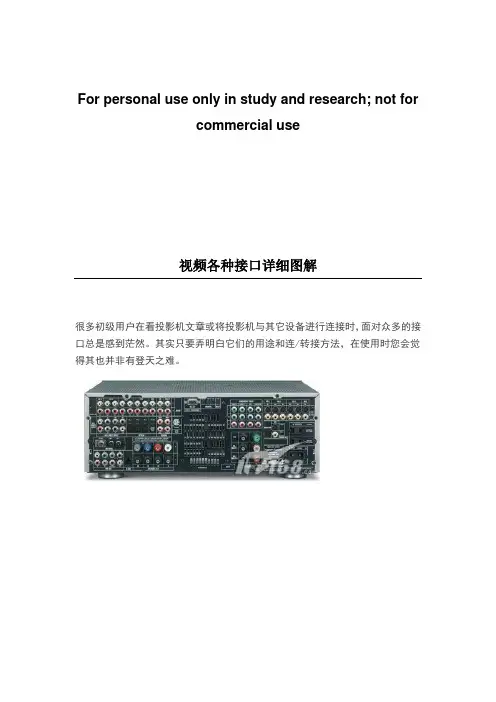

For personal use only in study and research; not forcommercial use视频各种接口详细图解很多初级用户在看投影机文章或将投影机与其它设备进行连接时，面对众多的接口总是感到茫然。

其实只要弄明白它们的用途和连/转接方法，在使用时您会觉得其也并非有登天之难。

投影机接口虽没有高档功放上那么多但也不少家用投影机上的常用接口拉近点就看清楚了一、常规视频输入端子做为视频播放设备，投影机上输入端子（端子=接口）的数量远多于输出端子，视频端子的数量也远多于音频端子。

●标准视频输入（RCA）RCA是莲花插座的英文简称，RCA输入输出是最常见的音视频输入和输出接口，也被称AV接口（复合视频接口），通常都是成对的，把视频和音频信号“分开发送”，避免了因为音/视频混合干扰而导致的图像质量下降。

但由于AV 接口传输的仍是一种亮度/色度（Y/C）混合的视频信号，仍需显示设备对其进行亮/色分离和色度解码才能成像，这种先混合再分离的过程必然会造成色彩信号的损失，所以其目前主要被用在入门级音视频设备和应用上。

音频转RCA线RCA转接延长头插入示意图白色的是音频接口和黄色的视频接口，使用时只需要将带莲花头的标准AV线缆与其它输出设备（如放像机、影碟机）上的相应接口连接起来即可。

不要小瞧了RCA，其也有做工不错的高档货S端子标准S端子标准S端子连接线音频复合视频S端子色差常规连接示意图S端子（S-Video）是应用最普遍的视频接口之一，是一种视频信号专用输出接口。

常见的S端子是一个5芯接口，其中两路传输视频亮度信号，两路传输色度信号，一路为公共屏蔽地线，由于省去了图像信号Y与色度信号C的综合、编码、合成以及电视机机内的输入切换、矩阵解码等步骤，可有效防止亮度、色度信号复合输出的相互串扰，提高图像的清晰度。

一般DVD或VCD、TV、PC都具备S端子输出功能，投影机可通过专用的S端子线与这些设备的相应端子连接进行视频输入。

cvbs解码器原理摘要：1.CVBS 解码器的概述2.CVBS 解码器的原理3.CVBS 解码器的应用正文：一、CVBS 解码器的概述CVBS（Color, Video, Burst, Standby）解码器是一种用于解码电视信号中彩色、视频、行同步和场同步信号的设备。

它能够将电视信号中的各种信息进行解码，从而还原出图像和声音。

在模拟电视时代，CVBS 解码器是非常重要的组成部分，而在数字电视时代，它的作用依然不可替代。

二、CVBS 解码器的原理1.彩色解码：彩色解码器用于将彩色电视信号中的彩色信息进行解码。

彩色电视信号采用频谱交织的方式进行传输，即彩色信号和亮度信号在频谱中交织在一起。

彩色解码器通过频谱解交织，将彩色信号和亮度信号分离出来。

彩色解码器还需要实现色度键控，用于控制彩色信号的强度，使得彩色信号能够正常显示。

2.视频解码：视频解码器用于将电视信号中的视频信息进行解码。

视频信号包含了图像的亮度和色度信息。

视频解码器需要将这些信息进行解码，并将其转换为可以显示的图像。

视频解码的过程中，需要处理多种信号，包括行同步信号、场同步信号和消隐电平信号等。

3.行同步和场同步解码：行同步和场同步信号是用于控制电视信号中图像的扫描和显示的信号。

行同步信号用于控制图像的行扫描，场同步信号用于控制图像的场扫描。

行同步和场同步信号的解码，对于保证图像的稳定显示非常重要。

三、CVBS 解码器的应用CVBS 解码器广泛应用于电视接收机、录像机、DVD 播放机等设备中。

在这些设备中，CVBS 解码器用于将电视信号或光盘中的视频信号进行解码，从而实现图像和声音的播放。

随着数字电视的普及，CVBS 解码器的功能也被集成到了数字电视接收机中，用于解码数字电视信号。

总之，CVBS 解码器是电视信号解码的重要设备，其原理涉及彩色解码、视频解码以及行同步和场同步解码等多个方面。

cvbs 转mipi原理
CVBS（Composite Video Blanking and Sync）是一种将视频信号和同步信号通过一个复合信号传输的标准。

MIPI（Mobile Industry Processor Interface）是一种用于移动设备的串行通信接口标准。

将CVBS信号转换成MIPI信号的原理如下：1. CVBS信号输入：CVBS信号通常由视频源产生，包含了视频信号和同步信号。

视频信号包括亮度和色度信息，同步信号用于同步显示设备的扫描。

2. CVBS到RGB转换：CVBS信号首先需要被转换成RGB信号。

这可以通过一种称为色度解调的过程来实现，该过程涉及将色彩信息和亮度信息分离。

解调后的RGB信号可以进一步处理，以满足MIPI接口的要求。

3. RGB到MIPI转换：RGB信号需要被转换成MIPI信号，以便在移动设备中进行传输和显示。

这个转换过程涉及将RGB信号序列化为一系列的数据包，并使用MIPI接口的规范进行传输。

4. MIPI信号输出：转换后的MIPI信号可以被输出到一个MIPI接口的显示设备中，如液晶屏幕。

该设备可以解析MIPI信号并将其转换成可视的图像。

总结起来，将CVBS信号转换成MIPI信号的过程涉及将CVBS信号解码成RGB 信号，然后将RGB信号转换成MIPI信号，最终输出到MIPI接口的显示设备中。

各类音视频接口的区别（转自网络)随着视频清晰度的不断提升，这也促使我们对高清视频产生了浓厚的兴趣，而如果要达到某些清晰度的视频就需要配备相应的接口才能完全发挥其画质。

所以说视频接口的发展是实现高清的前提，从早期最常见且最古老的有线TV输入到如今最尖端的HDMI数字高清接口，前前后后真是诞生了不少接口。

从现在电视机背后的接口也能看出这点，背后密密麻麻且繁琐的接口让人第一眼看过去有点晕的感觉。

现在，就将这些接口的名称与作用做一个全面解析，希望能对选购电视时为接口而烦恼的朋友起到帮助。

一、TV接口TV输入接口TV接口又称RF射频输入，毫无疑问，这是在电视机上最早出现的接口。

TV接口的成像原理是将视频信号(C vbs)和音频信号(Audio)相混合编码后输出，然后在显示设备内部进行一系列分离/ 解码的过程输出成像。

由于需要较多步骤进行视频、音视频混合编码，所以会导致信号互相干扰，所以它的画质输出质量是所有接口中最差的。

二、AV接口AV接口又称RCA，可以算是TV的改进型接口，外观方面有了很大不同。

分为了3条线，分别为：音频接口（红色与白色线，组成左右声道）和视频接口（黄色)复合端子。

复合视频端子也叫AV端子或者Video端子，是目前最普遍的一种视频接口，几乎所有的电视机、影碟机类产品都有这个接口。

它是声、画分离的视频端子，一般由三个独立的RCA插头(又叫梅花接口RCA端子)组成的，其中的V接口连接混合视频信号，为黄色插口；L接口连接左声道声音信号，为白色插口；R接口连接右声道声音信号，为红色插口。

它是一种混合视频信号，没有经过RF射频信号那些调制、放大、检波、解调等过程，信号保真度相对较好。

图像品质影响受使用的线材影响大，分辨率一般可达350-450线，不过由于它是模拟接口，当用于数字显示设备时，需要一个模拟转数字的过程，会损失不少信噪比，所以一般数字显示设备不建议使用。

AV输入接口与AV线由于AV输出仍然是将亮度与色度混合的视频信号，所以依旧需要显示设备进行亮度和色彩分离，并且解码才能成像。

cvbs camera 逐行扫描原理
CVBS（Composite Video Blanking and Sync）相机是一种基于模拟信号的视频摄像机。

它使用单个连接进行视频和音频信号传输。

CVBS相机通过逐行扫描的方式构建图像。

逐行扫描是一种扫描方式，其中图像逐行地从顶部到底部地扫描。

每一行的像素从左到右扫描，以创建完整的图像。

逐行扫描的原理是将垂直同步信号和水平同步信号发送到显示器上。

垂直同步信号告诉显示器何时开始新的图像帧，而水平同步信号告诉显示器何时开始和结束每一行。

这些信号的组合告诉显示器何时开始和结束每一帧图像，并告诉它如何排列像素以创建完整的图像。

在逐行扫描中，相机将每一行的像素转换为电信号，并将其发送到显示器上。

显示器接收到这些信号后，将它们转换为可见的图像。

这个过程在整个图像框架内不断重复，直到一个完整的图像被创建出来。

总的来说，CVBS相机使用逐行扫描的原理通过发送垂直和水平同步信号来构建图像。

这种扫描方式被广泛应用于模拟视频技术中，但在数字视频技术中已经被逐渐取代。

CVBS（Composite Video Baseband Signal）是一种基带复合视频信号，也称为复合视频信号。

它是一种将视频信号的亮度（亮度信号）和颜色（色度信号）信息合并在一起传输的信号。

CVBS信号的原理是将视频信号分为亮度和色度两个部分。

亮度信号是视频信号的黑白信息，它表示图像的明暗程度。

色度信号是视频信号的彩色信息，它表示图像的颜色。

在CVBS信号中，亮度信号和色度信号通过调制技术合并在一起。

具体来说，亮度信号经过调制后成为基带信号，而色度信号则经过调制后成为载频信号。

这两个信号通过合适的调制方式合并在一起，形成CVBS信号。

CVBS信号的合并方式有多种，常见的有AM（幅度调制）和FM（频率调制）两种方式。

在AM方式中，亮度信号的幅度变化表示图像的明暗程度，而色度信号的幅度变化表示图像的颜色。

在FM方式中，亮度信号的频率变化表示图像的明暗程度，而色度信号的频率变化表示图像的颜色。

CVBS信号在传输过程中，由于亮度和色度信号合并在一起，所以它的带宽较窄，图像质量相对较低。

然而，CVBS信号的
优点是兼容性强，可以被大多数视频设备接收和解码。

因此，CVBS信号在许多应用中仍然被广泛使用，尤其是在模拟视频传输和显示领域。

基本概念标准光源：一个人造光源，如果在它的照射下观察到的物体颜色与在自然光线下观察到的物体颜色非常相似，那么这个人造光源可以称为标准光源。

一个标准光源应具备下列条件：1.一个含有6500K（或5000K）色温，显色指数大于95％的发光光源；2.环境中的照度应在2000—3000 Lux；3.环境中的照度均匀性应大于85％；4.环境中的背景颜色应是中性灰；5.环境不应受到其它光线或颜色的干扰。

电视扫描与同步：同步是指收发两端在同一时刻，必须扫描在几何位置上相对应的象素点。

为此，必须要求收、发两端行、场扫描都同步。

行同步的条件是行扫描同频率及每行起始和终止时刻相同；场同步的条件是场扫描同频率且每场起始和终止时刻相同。

简言之，只有行、场扫描同频同相，收发才能同步；否则，就会失步。

彩色信号调制方式：模拟彩色电视制式NTSC、PAL、SECAM，数字彩色电视制式ATSC、DVB、ISDB-T。

CVBS产生原理：CVBS是一个模拟电视节目（图片）信号在与声音信号结合，并调制到射频载波之前的一种格式。

CVBS 是被广泛使用的标准，也叫做基带视频或RCA 视频，是全国电视系统委员会（NTSC）电视信号的传统图像数据传输方法，它以模拟波形来传输数据。

复合视频包含色差（色调和饱和度）和亮度（光亮）信息，并将它们同步在消隐脉冲中，用同一信号传输。

快速扫描的NTSC电视中，甚高频（VHF）或超高频（UHF）载波是复合视频所使用的调整振幅，这使产生的信号大约有6MHz宽。

一些闭路电视系统使用同轴电缆近距离传输复合视频，一些DVD播放器和视频磁带录像机（VCR）通过拾音插座提供复合视频输入和输出.高频调谐器原理：高频头调谐器又叫频道选择器，俗称高频头。

它一般有输入回路、高频放大器、本机震荡器和混频器等几部分组成。

色平衡：白平衡：所谓白平衡，就是摄像机对白色物体的还原。

作为摄像机，没有人眼的适应性，在不同的光线下，由于CCD输出的不平衡性，造成摄像机彩色还原失真：或者图像偏蓝，或者偏红，为解决这个问题，现在的摄像机都具有白平衡校正功能，对不同的色温进行补偿，从而真实地还原拍摄物体的色彩。

cvbs解码器原理
CVBS 解码器的工作原理是接收CVBS 信号，并将其解码为可以在显示设备上显示的图像。

CVBS 信号是一个模拟信号，它由亮度信号和色度信号组成。

其中，亮度信号表示图像的明暗程度，色度信号表示图像的颜色信息。

CVBS 解码器通过解码这两个信号来恢复出原始图像。

在CVBS 解码过程中，通常需要一个同步信号（sync signal）来确定每一帧图像的开始位置。

同步信号是一个特殊的信号，它告诉解码器图像的开始和结束位置。

在接收到同步信号后，解码器会开始读取随后的像素数据，并解码出亮度信号和色度信号。

亮度信号通常是一个带有直流成分的交流信号，它表示图像的明暗程度。

色度信号是一个带有交流成分的交流信号，它表示图像的颜色信息。

CVBS 解码器通过滤除亮度信号中的直流成分和色度信号中的高频成分，以及进行一些其他的数字信号处理操作，最终恢复出原始的图像信号。

需要注意的是，CVBS 解码器的实现方式会因不同的设备和应用场景而有所不同。

以上是CVBS 解码器的一般工作原理，实际实现中可能会有一些细节上的差异。
