S-vedio 信号只有图像,没有声音。
CVBS 信号图像和声音都有。
S-vedio 信号中图像亮度部分Y 和色度部分C 是分开的。
CVBS 信号中图像亮度部分Y 和色度部分C 是没有分开的。
CVBS(composite video broadcast signal)复合电视广播信号.它以模拟波形来传输数据。
复合视频包含色差(色调和饱和度)和亮度(光亮)信息,并将它们同步在消隐脉冲中,一起调制到射频载波发送出去。
复合视频中,色差和亮度信息的干涉是不可避免的,特别是在信号微弱的时候。
S-vedio 色差信号输入。
分亮度信号Y和U、V正交调制后的混合彩色信号C。
这种信号可以提高灰度图像的分辨率,减少了解码器分解RGB分量的不准确性CVBS输出是复合信号(图像+声音),VGA输出是单一的视频信号DVI是数字信号,VGA是模拟信号,VGA的工作原理就是把模拟信号再转换为数字信号来实现输出,两者只有在大屏幕高分辨率下,才能看出来区别,楼主的情况有可能是显卡或显示器不支持两个插口同时使用,你单独用一个VGA试试有没有不过既然DVI都亮了,VGA就没用了呵呵,现在都是HDMI了接两个口对电脑应该没什么伤害吧信号数据可用于表示任何信息,如符号、文字、语音、图像等,从表现形式上可归结为两类:模拟信号和数字信号。
模拟信号与数字信号的区别可根据幅度取什是否离散来确定。
模拟信号指幅度的取值是连续的(幅值可由无限个数值表示)。
时间上连续的模拟信号连续变化的图像(电视、传真)信号等,如图1-1(a)所示。
时间上离散的模拟信号是一种抽样信号,如图1-1(b)所示,它是对图1-1(a)的模拟信号每隔时间T抽样一次所得到的信号,虽然其波形在时间上是不连续的,但其幅度取值是连续的,所以仍是模拟信号,称之为脉冲幅度调制(PAM,简称脉幅调制)信号。
数字信号指幅度的取值是离散的,幅值表示被限制在有限个数值之内。
二进制码就是一种数字信号。
电视视频信号波形、标准及说明.分类:视频开发其他基础知识2011-01-22 11:57 1156人阅读评论(2) 收藏举报——本文主要以ET521-F1产生信号和用ET 521A测量波形一.彩色全电视信号(复合视频信号CVBS)简述1.视频信号视频信号包括图像信号(正程)和消隐信号(逆程)。
我国的彩色电视视频信号采用PAL制式。
视频信号是以扫描方式传送的,信号扫描每秒25帧(完整的一幅图像),每帧625行,分为奇数行和偶数行两场的隔行扫描——即每秒50场,每场312.5行。
图像信号在扫描的正程,扫描方向是由左至右、由上至下。
奇数行的场的首行在屏幕的左上端起始,末行在屏幕下方中间结束;偶数行的场的首行在屏幕上方中间开始,末行在屏幕的右下端结束;两场的扫描行穿插组成完整的一帧图像。
就是说相邻两场信号的起始、结束的相位是不一样的。
场扫描频率为50Hz,周期为1/50 s=20ms;行扫描频率为25×625(50×312.5)=15625Hz,周期为1/15625 s=64μs。
视频信号的标称视频带宽度为6MHz(亮度细节的最高频率为6MHz)。
扫描的返回——逆程与正程的扫描方向相反,形成行消隐和场消隐信号。
2.图像信号图像信号包括亮度信号Y和色度信号C。
色度信号C解码为V和U信号。
单独以Y信号得到的是黑白图像;Y和U、V信号经矩阵变换还原为红(R)、绿(G)、蓝(B)三基色信号,再混色显示为彩色图像。
色差信号(R-Y、B-Y)即基色与亮度信号差值的信号。
V信号即经过压缩的红色差信号,V=0.877(R-Y);U信号即经过压缩的蓝色差信号,U=0.493(B-Y)。
有时也用R-Y、B-Y来分别表示V、U信号。
由于有Y=0.3R+ 0.59G+0.11B(0.299R+ 0.587G+0.114B)的关系,传送Y、R-Y、B-Y信号时,G信号就含在Y信号中间了。
亮度信号在电视的高频信号中是调幅的,视频信号中不同的平均直流电平表示不同的亮度级别。
cvbs屏成像原理The imaging principle of CVBS screen is based on the Composite video signal (CVBS) standard, which combines and transmits video and synchronization signals as a single signal. The CVBS screen produces images by using a single cable to transmit the composite video signal to the display device. A TV screen or monitor that uses the CVBS standard combines the video signal, the color signal, and the synchronization signal into one composite signal, which is then transmitted to the display device.CVBS屏幕的成像原理是基于复合视频信号(CVBS)标准的,该标准将视频和同步信号合并传输成为单一信号。
CVBS屏幕通过使用单根电缆将复合视频信号传输到显示装置,来产生图像。
使用CVBS标准的电视屏幕或监视器将视频信号、色彩信号和同步信号合并成一个复合信号,然后传输到显示装置。
The CVBS standard is an analog video signal transmission standard commonly used in consumer electronics. It is also known as the RCA video standard and is widely used in equipment such as TVs, DVD players, VCRs, and game consoles. The CVBS signal carries both the luminance (brightness) and chrominance (color) information requiredto display the image. The image produced on a CVBS screen is a combination of these two types of information, providing a full-color display.CVBS标准是消费电子产品中常用的模拟视频信号传输标准。

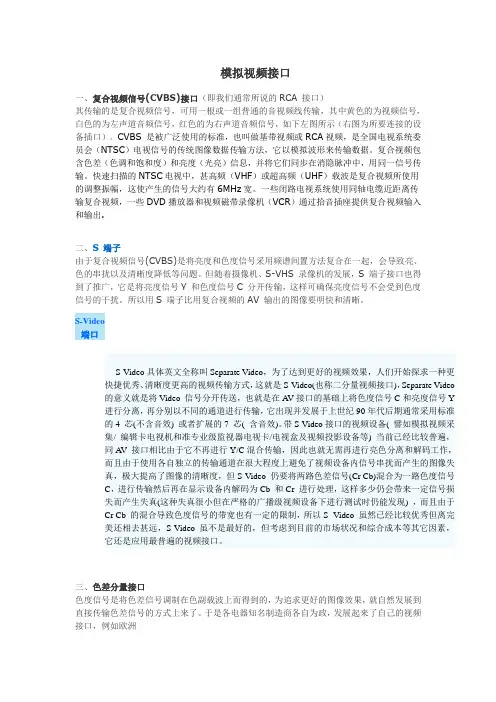

模拟视频接口一、复合视频信号(CVBS)接口(即我们通常所说的RCA 接口)其传输的是复合视频信号,可用一根或一组普通的音视频线传输,其中黄色的为视频信号,白色的为左声道音频信号,红色的为右声道音频信号,如下左图所示(右图为所要连接的设备插口)。
CVBS 是被广泛使用的标准,也叫做基带视频或RCA视频,是全国电视系统委员会(NTSC)电视信号的传统图像数据传输方法,它以模拟波形来传输数据。
复合视频包含色差(色调和饱和度)和亮度(光亮)信息,并将它们同步在消隐脉冲中,用同一信号传输。
快速扫描的NTSC电视中,甚高频(VHF)或超高频(UHF)载波是复合视频所使用的调整振幅,这使产生的信号大约有6MHz宽。
一些闭路电视系统使用同轴电缆近距离传输复合视频,一些DVD播放器和视频磁带录像机(VCR)通过拾音插座提供复合视频输入和输出.二、S 端子由于复合视频信号(CVBS)是将亮度和色度信号采用频谱间置方法复合在一起,会导致亮、色的串扰以及清晰度降低等问题。
但随着摄像机、S-VHS 录像机的发展,S 端子接口也得到了推广,它是将亮度信号Y 和色度信号C 分开传输,这样可确保亮度信号不会受到色度信号的干扰。
所以用S 端子比用复合视频的AV 输出的图像要明快和清晰。
S-Video端口S-Video具体英文全称叫Separate Video,为了达到更好的视频效果,人们开始探求一种更快捷优秀、清晰度更高的视频传输方式,这就是S-Video(也称二分量视频接口),Separate Video 的意义就是将Video 信号分开传送,也就是在A V接口的基础上将色度信号C和亮度信号Y 进行分离,再分别以不同的通道进行传输,它出现并发展于上世纪90年代后期通常采用标准的4 芯(不含音效) 或者扩展的7 芯( 含音效)。
带S-Video接口的视频设备( 譬如模拟视频采集/ 编辑卡电视机和准专业级监视器电视卡/电视盒及视频投影设备等) 当前已经比较普遍,同AV 接口相比由于它不再进行Y/C混合传输,因此也就无需再进行亮色分离和解码工作,而且由于使用各自独立的传输通道在很大程度上避免了视频设备内信号串扰而产生的图像失真,极大提高了图像的清晰度,但S-Video 仍要将两路色差信号(Cr Cb)混合为一路色度信号C,进行传输然后再在显示设备内解码为Cb 和Cr 进行处理,这样多少仍会带来一定信号损失而产生失真(这种失真很小但在严格的广播级视频设备下进行测试时仍能发现) ,而且由于Cr Cb 的混合导致色度信号的带宽也有一定的限制,所以S -Video 虽然已经比较优秀但离完美还相去甚远,S-Video虽不是最好的,但考虑到目前的市场状况和综合成本等其它因素,它还是应用最普遍的视频接口。
CVBS视频信号解析在我们的电视天线信号线里就只有两跟线,中间有一根很粗的线,外围包着一层的线,这是为了防止外界信号的干扰。
在这两根线中一个是地线,一根是全电视信号线,外围的是地线。
做视频处理很难免要接触电视信号,了解全电视信号的原理。

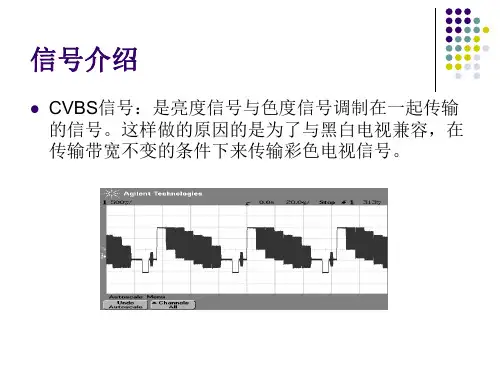

当我们把电视的信号线接到示波器上看其波形时会发现其波形很乱,但总是有一些规律可循:每隔一段特别乱的波形之后有一个很小的低电平。
在这其中,中间那些特别乱的波形其实就是有效像素电平的高低信号,那些很小的电平信号就是一些同步信号。
1、关于像素时钟:大约在13.5MHz,由采样定理得出的采样信号为27MHz,像素时钟就是来同步像素有效信号的,每一个像素时钟来一个像素值;2、关于行同步信号:顾名思义就是同步行扫描的信号,每行来一次,低电平有效(对于正电视信号而言),每来一次行同步信号就意味着本行扫描结束,新的一行就要开始了;3、关于场同步信号:顾名思义就是同步场扫描的信号,每场来一次,低电平有效,每来一次就意味着本场扫描结束新的一场就要开始;4、关于场、帧的概念:从屏幕上头扫到下头叫做一场,但是并不等同于一帧,一帧图像是指能够组成完整画面的图像数据,在隔行扫描中一帧包括两场:奇场和偶场;5、关于CVBS波形电平的解析:(假设为正电视信号)设最低电平为0,最高电平为1,在两者之间有一合理的分界值x,认为x到1之间的为像素值,将这个区间划分为256份(假设精度为8位),每一个值对应一个灰度值,其中x代表黑色,1代表白色,中间为各级灰度。
(一个电平就可以表示一个256之内的数字,模拟电平)x以下的电平不是有效地像素值也可以说是黑色,那些同步信号就融合在其中,包括行同步信号和场同步信号,场同步信号比行同步信号要宽很多,具体的都有自己的时间长短定义,这样才能保持发送和接收段信号的一致性,才能够恢复原来的图像;6、关于奇偶场的概念;就是一帧分两场扫描,先扫描奇场再扫描偶场,两场组成一帧。
模拟视频接口一、复合视频信号(CVBS)接口(即我们通常所说的RCA 接口)其传输的是复合视频信号,可用一根或一组普通的音视频线传输,其中黄色的为视频信号,白色的为左声道音频信号,红色的为右声道音频信号,如下左图所示(右图为所要连接的设备插口)。
CVBS 是被广泛使用的标准,也叫做基带视频或RCA视频,是全国电视系统委员会(NTSC)电视信号的传统图像数据传输方法,它以模拟波形来传输数据。
复合视频包含色差(色调和饱和度)和亮度(光亮)信息,并将它们同步在消隐脉冲中,用同一信号传输。
快速扫描的NTSC电视中,甚高频(VHF)或超高频(UHF)载波是复合视频所使用的调整振幅,这使产生的信号大约有6MHz宽。
一些闭路电视系统使用同轴电缆近距离传输复合视频,一些DVD播放器和视频磁带录像机(VCR)通过拾音插座提供复合视频输入和输出.二、S 端子由于复合视频信号(CVBS)是将亮度和色度信号采用频谱间置方法复合在一起,会导致亮、色的串扰以及清晰度降低等问题。
但随着摄像机、S-VHS 录像机的发展,S 端子接口也得到了推广,它是将亮度信号Y 和色度信号C 分开传输,这样可确保亮度信号不会受到色度信号的干扰。
所以用S 端子比用复合视频的AV 输出的图像要明快和清晰。
S-Video端口S-V ideo具体英文全称叫Separate Video,为了达到更好的视频效果,人们开始探求一种更快捷优秀、清晰度更高的视频传输方式,这就是S-Video(也称二分量视频接口),Separate Video 的意义就是将Video 信号分开传送,也就是在A V接口的基础上将色度信号C和亮度信号Y 进行分离,再分别以不同的通道进行传输,它出现并发展于上世纪90年代后期通常采用标准的4 芯(不含音效) 或者扩展的7 芯( 含音效)。
带S-V ideo接口的视频设备( 譬如模拟视频采集/ 编辑卡电视机和准专业级监视器电视卡/电视盒及视频投影设备等) 当前已经比较普遍,同A V 接口相比由于它不再进行Y/C混合传输,因此也就无需再进行亮色分离和解码工作,而且由于使用各自独立的传输通道在很大程度上避免了视频设备内信号串扰而产生的图像失真,极大提高了图像的清晰度,但S-Video 仍要将两路色差信号(Cr Cb)混合为一路色度信号C,进行传输然后再在显示设备内解码为Cb 和Cr 进行处理,这样多少仍会带来一定信号损失而产生失真(这种失真很小但在严格的广播级视频设备下进行测试时仍能发现) ,而且由于Cr Cb 的混合导致色度信号的带宽也有一定的限制,所以S -V ideo 虽然已经比较优秀但离完美还相去甚远,S-Video虽不是最好的,但考虑到目前的市场状况和综合成本等其它因素,它还是应用最普遍的视频接口。
cvi标准和cvbs协议标准
CVI标准和CVBS协议标准是两种不同的视频传输标准。
1. CVI标准(Composite Video Interface),CVI是一种高清视频传输标准,由Dahua Technology公司提出并推广。
它采用了模拟高清传输技术,可以通过同轴电缆传输高质量的高清视频信号。
CVI标准支持多种分辨率,包括720p和1080p,同时还具备远距离传输、抗干扰能力强等特点。
CVI标准的设备包括摄像机、视频录像机等。
2. CVBS协议标准(Composite Video Baseband Signal),CVBS是一种模拟视频传输标准,也被称为复合视频信号。
它是一种基带信号,通过一个同轴电缆传输视频信号,通常用于传输标清(SD)视频信号。
CVBS信号包含亮度(Y)和色度(C)两个部分,通过调制和解调技术传输。
CVBS协议标准广泛应用于传统的模拟视频设备,如电视、监视器、录像机等。
总结起来,CVI标准是一种高清视频传输标准,支持高清分辨率并具备远距离传输能力;而CVBS协议标准是一种模拟视频传输标准,用于传输标清视频信号。
cvbs 转mipi原理
CVBS(Composite Video Blanking and Sync)是一种将视频信号和同步信号通过一个复合信号传输的标准。
MIPI(Mobile Industry Processor Interface)是一种用于移动设备的串行通信接口标准。
将CVBS信号转换成MIPI信号的原理如下:1. CVBS信号输入:CVBS信号通常由视频源产生,包含了视频信号和同步信号。
视频信号包括亮度和色度信息,同步信号用于同步显示设备的扫描。
2. CVBS到RGB转换:CVBS信号首先需要被转换成RGB信号。
这可以通过一种称为色度解调的过程来实现,该过程涉及将色彩信息和亮度信息分离。
解调后的RGB信号可以进一步处理,以满足MIPI接口的要求。
3. RGB到MIPI转换:RGB信号需要被转换成MIPI信号,以便在移动设备中进行传输和显示。
这个转换过程涉及将RGB信号序列化为一系列的数据包,并使用MIPI接口的规范进行传输。
4. MIPI信号输出:转换后的MIPI信号可以被输出到一个MIPI接口的显示设备中,如液晶屏幕。
该设备可以解析MIPI信号并将其转换成可视的图像。
总结起来,将CVBS信号转换成MIPI信号的过程涉及将CVBS信号解码成RGB 信号,然后将RGB信号转换成MIPI信号,最终输出到MIPI接口的显示设备中。
CVBS视频信号解析CVBS视频信号解析在我们的电视天线信号线里就只有两跟线,中间有一根很粗的线,外围包着一层的线,这是为了防止外界信号的干扰。
在这两根线中一个是地线,一根是全电视信号线,外围的是地线。
做视频处理很难免要接触电视信号,了解全电视信号的原理。
当我们把电视的信号线接到示波器上看其波形时会发现其波形很乱,但总是有一些规律可循:每隔一段特别乱的波形之后有一个很小的低电平。
在这其中,中间那些特别乱的波形其实就是有效像素电平的高低信号,那些很小的电平信号就是一些同步信号。
1、关于像素时钟:大约在13.5MHz,由采样定理得出的采样信号为27MHz,像素时钟就是来同步像素有效信号的,每一个像素时钟来一个像素值;2、关于行同步信号:顾名思义就是同步行扫描的信号,每行来一次,低电平有效(对于正电视信号而言),每来一次行同步信号就意味着本行扫描结束,新的一行就要开始了;3、关于场同步信号:顾名思义就是同步场扫描的信号,每场来一次,低电平有效,每来一次就意味着本场扫描结束新的一场就要开始;4、关于场、帧的概念:从屏幕上头扫到下头叫做一场,但是并不等同于一帧,一帧图像是指能够组成完整画面的图像数据,在隔行扫描中一帧包括两场:奇场和偶场;5、关于CVBS波形电平的解析:(假设为正电视信号)设最低电平为0,最高电平为1,在两者之间有一合理的分界值x,认为x到1之间的为像素值,将这个区间划分为256份(假设精度为8位),每一个值对应一个灰度值,其中x代表黑色,1代表白色,中间为各级灰度。
(一个电平就可以表示一个256之内的数字,模拟电平)x以下的电平不是有效地像素值也可以说是黑色,那些同步信号就融合在其中,包括行同步信号和场同步信号,场同步信号比行同步信号要宽很多,具体的都有自己的时间长短定义,这样才能保持发送和接收段信号的一致性,才能够恢复原来的图像;6、关于奇偶场的概念;就是一帧分两场扫描,先扫描奇场再扫描偶场,两场组成一帧。
首先CV先认识不同的VBS 信号模拟的模拟信号标号标准:拟视频信号标准:号显示异异常解决决思路VG G A 信号标标准:CO O MPONEENTSIGN N ALS端子信号号关于1、复合Col 在同复合常将色调波上代表于视频输出信首先确认CV 合视频信号lor Video, 同一信号中∙ 亮度信∙ 色彩信∙同步信同步和合信号构成将其称为亮调与色饱和上。
已调色表色相,即信号有水波文VBS 信号源(号CVBS Blanking,中的信号。
信号——包信号——包信号——控和场同步的成:黑白单亮度信号和度通过一色差信号即即颜色;其文干扰、不同频(摄像头信号(Composi , Sync )是。
构成复合包含视频图包含视频图控制在电视的单色复合信Y 。
一定的转换即为色度信其幅度代表频闪屏干扰的号)输出幅值ite Video B 是将生成视合信号的三图像的亮度图像的色彩视显示屏等信号只有两换,转换成信号C (C 表色饱和度的解决思路值是否符合P Baseband 视频所需的三个主要成度信息彩信息等显示器上两部分组成成色差信号Chrominan 度。
(CVBS 信号‐P0.8~1.2V 。
Signal 或者的所有信号成分如下:上信号的扫成——亮度号,然后调nce ,Chrom )者号的成分组:扫描,包括度和同步。
调制在色副oma),其相组合括行。
通副载相位复合= Y为Y行扫及前信号频信对于是提合视频信号Y + C 。
Y Y/C 或S 视扫描过程:前沿组成。
号表示每条信号去除直于合成彩色提供后续色号也称为彩Y 与C 可以视频。
:单一水平。
其中,水条新的视频直流分量的色信号,钳色彩信息相彩色视频、以作为两个平视频行信水平同步、频行的开始的参考电平钳制发生在相位和幅值、消隐与同个独立信号信号由水平、后沿、前始。
后沿用平,这是通在水平同步值参考的高同步信号,号分开传输平同步信号前沿,组成用来作为从通过单色信步脉冲中。
以CVBS信号为例的输出信号有水波文干扰的解决思路以CVBS信号为例的输出信号有水波文干扰的解决思路关于视频输出信号有水波文干扰的解决思路(以CVBS信号为例)本人认为首先应查出干扰源,方法有以下几点:1、确认产生CVBS信号的解码IC输出信号是否正常。
2、看从解码IC输出信号的走线是否与一些干扰源和高频信号线有平行走线问题。
3、看CVBS是否经过了一些视频转换或放大IC,并确认是否从这些电路产生的干扰,如果查出了问题在哪里,就可以对正下药了。
如果是第1条的问题,可以从以下几点查找;(1)、解码芯片周围的元件是否有贴错、变质、压碎、烧坏等;(2)、为解码IC 提供基准频率的晶振频率是否准确,谐振电容是否有问题,(3)、看PCB设计的解码IC 地线,视频信号线输出回路面积是否足够小,地线是否合理,是否分地不合理等;(4)、是否解码IC 芯片的问题。
如果是第2条出的问题,可以从以下几点查找;如果是第2条的问题,可以从以下几路解决;(1)把信号线与干扰线平行走线的那部分线截断,再用信号屏蔽线把线路连通。
(2)增强视频信号线的信号幅度,来抵制信号干扰。
如用射随放大或其它放大等。
(3)在设计PCB时,把高频信号和视频信号分开走线,特别是SCL、SDAT、TXD、RXD、晶振、中断等高频信号线,不能与视频平行走线。
视频信号线最好包地走。
如果是第3条的问题,可以从以下几路解决;(1)、确认是否是切换IC电源供电电路的问题,方法是用一个LDO稳压IC做一个峰峰值在10毫伏以下的供电电路替换电源。
(2)、确认是否是切换IC地线电路的问题分割法:把地线分割出来,再用FB磁珠过滤,短路法;用一跟粗一点的导线连接合适的短路点。
(3)、确认是否是视频信号回路受干扰。
方法是找一跟信号屏蔽线,把电路板上的视频信号线割断,把视频信号线和视频信号地线从解码IC输出端直接连到切换IC输入端,(输出电容不能丢,否则会丢失视频信号分量,引起信号不同步)。
CVBS全电视信号的一些基本知识(转)2011-03-20 10:32在我们的电视天线信号线里就只有两跟线,中间有一根很粗的线,外围包着一层的线,这是为了防止外界信号的干扰。
在这两根线中一个是地线,一根是全电视信号线,外围的是地线。
做视频处理很难免要接触电视信号,了解全电视信号的原理。
当我们把电视的信号线接到示波器上看其波形时会发现其波形很乱,但总是有一些规律可循:每隔一段特别乱的波形之后有一个很小的低电平。
在这其中,中间那些特别乱的波形其实就是有效像素电平的高低信号,那些很小的电平信号就是一些同步信号。
我主要用的是PAL制式的CVBS信号。
1、关于像素时钟:大约在13.5MHz,由采样定理得出的采样信号为27MHz,像素时钟就是来同步像素有效信号的,每一个像素时钟来一个像素值;2、关于行同步信号:顾名思义就是同步行扫描的信号,每行来一次,低电平有效(对于正电视信号而言),每来一次行同步信号就意味着本行扫描结束,新的一行就要开始了;3、关于场同步信号:顾名思义就是同步场扫描的信号,每场来一次,低电平有效,每来一次就意味着本场扫描结束新的一场就要开始;4、关于场、帧的概念:从屏幕上头扫到下头叫做一场,但是并不等同于一帧,一帧图像是指能够组成完整画面的图像数据,在隔行扫描中一帧包括两场:奇场和偶场;5、关于CVBS波形电平的解析:(假设为正电视信号)设最低电平为0,最高电平为1,在两者之间有一合理的分界值x,认为x到1之间的为像素值,将这个区间划分为256份(假设精度为8位),每一个值对应一个灰度值,其中x代表黑色,1代表白色,中间为各级灰度。
(一个电平就可以表示一个256之内的数字,模拟电平)x以下的电平不是有效地像素值也可以说是黑色,那些同步信号就融合在其中,包括行同步信号和场同步信号,场同步信号比行同步信号要宽很多,具体的都有自己的时间长短定义,这样才能保持发送和接收段信号的一致性,才能够恢复原来的图像;6、关于奇偶场的概念;就是一帧分两场扫描,先扫描奇场再扫描偶场,两场组成一帧。
7、关于场消隐和行消隐:跟在场同步和行同步之后,当一行扫到屏幕的最右头或者一场扫描到屏幕的最底端时,必须返回进行下一行或者下一场的扫描,但是又不能让人眼看出来,因此就诞生的场消隐和行消隐信号,在此期间回扫器件,虽然也是在扫描但是看不出来就像隐藏的一样。
模拟视频信号解析与数字视频信号的对应关系1:模拟视频信号的波形解析(Z)2011-05-11 15:51:49| 分类:视频技术|字号订阅Original URL:/User/yieress/Article/43197_1.htm1. 主要内容1. 模拟视频信号的波形解析主要包括composite、component、VGA等模拟视频信号的波形解析;2. 数字视频的数据格式主要包括BT601、BT656和BT1120等并行数据格式的描述和说明;3. 模拟视频信号与数字视频信号的对应关系着重说明视频信号ADC前后模拟视频信号与数字视频信号的对应关系。
2. 模拟视频信号的波形解析2.1 Composite Signal 复合视频信号2.1.1 复合视频信号的概念在一个信号中包含了亮度信号、色度信号与同步信号(包括场同步、行同步信号及行场消隐信号),称为复合视频信号。
又称为CVBS,表示Color,Video,Blanking,Sync,或者composite video baseband signal。
复合视频信号把亮度、色度与同步信号复合在一个信号通道上传输,也就是在传输前需要把色度信号与亮度信号“合成”在一个信号里,在传输后再将色度信号与亮度信号“分离”开来,送到显示电路处理。
在色度信号与亮度信号的“合成”与“分离”过程中,因为亮度信号与色度信号之间的相互干扰以及复合视频信号本身带宽的限制等,影响了图像的质量。
复合视频信号,没有象射频电视广播信号那样经过调制、音/视频混合/分离、放大、检波、解调等过程,传输的图像质量,相对射频电视广播信号要好一些,但相对其它视频信号,传输的图像质量是比较差的,水平分辨率一般可达 350-450 线。
由于行频、场频与色度信号的编码方式不同,复合视频信号又有 PAL、NTSC、SECAM 制式之分。
注:PAL、NTSC、SECAM制式的描述和区别见专题“NTSC、PAL、SECAM 三种制式的比较”。
简单的区别见表1。
表1. Typical Frequencies for Common TV and Computer Video Formats在复合视频信号的波形中,亮度与同步信号加在一起,称为亮度信号Y(Luminance,Luma)。
色调与色饱和度通过一定的转换,转换成色差信号,然后调制在色副载波上,已调色差信号即为色度信号C (Chrominance,Chroma)。
色度信号的相位代表色相,即颜色,其幅度代表色饱和度。
2.1.2 复合视频信号波形解析2.1.2.1 行信号解析reference from:1. /docs/AN10_digital_video_overview.pdf2. /devzone/cda/tut/p/id/4750图1. Monochrome Composite Video Signal (Luma Steps from White to Black)图2. Color Composite Video Signal for a Color Bar Line图3 典型NTSC/PAL Composite信号波形(1行信号)典型的NTSC/PAL Composite信号波形如图1所示。
完整的Composite信号由下列几个部分组成:1. Sync pulse region (Horizontal Sync)Horizontal sync is the -40 IRE pulse occurring at the beginning of each line. This pulse signals the picture monitor to go back to the left side of the screen and trace another horizontal line of picture information.2. Back porch regionThe portion of the video signal which lies between the trailing edge of the horizontal sync pulse and the start of the active picture time. Burst is located on back porch.Used as a reference level to remove any DC components from the floating (AC coupled) video signal. This is accomplished during the clamping interval for monochrome signals, and takes place on the back porch. For composite color signals, the clamping occurs during the horizontal sync pulse because most of the back porch is used for color burst, which provides information for decoding the color content of the signal.Ps:color burst, located on the back porch, is a high-frequency region, which providesa phase and amplitude reference for the subsequent color information.3. Active video region4. Front porch regionFrontporch is defined to start right after the last active video data to right before the leading edge of sync pulse.注:1、2、4组成Horizontal Blanking,所以有下列关系成立:Totol Video of one Row = Active Video + Horizontal Blanking= Active Video + Back porch + Sync Pulse Region + Front porch 注:1. Horizontal blanking is the entire time between the end of the active picture time of one line and the beginning of active picture time of the next line. It extends from the start of front porch to the end of back porch.可参考图4 Composite Signal IRE Level and timing specification。
图4 Composite Signal IRE Level and timing specification注:1. IRE is an arbitrary unit where 140 IRE = 1Vp-pThe 0 IRE point is at blanking level, with sync tip at -40 IRE and white extending to+100 IRE. IRE stands for Institute of Radio Engineers, the organization which defined the unit.2. Breezeway: The area of a composite video signal defined as the time between the rising edge of the sync pulse and the start of the color burst.3. The color burst, also commonly called the "color subcarrier," is 8 to 10 cycles of the color reference frequency. It is positioned between the rising edge of sync and the start of active video for a composite video signal.Another description: A small reference packet of the subcarrier sinewave, typically 8 or 9 cycles, which is sent on every line of video. Since the carrier is suppressed, this phase and frequency reference is required for synchronous demodulation of the color information in the receiver.4. SETUP, In NTSC systems, video black is typically 7.5 IRE above the blanking level. This 7.5 IRE level is refer red to as the black setup level, or simply as setup.5. For NTSC, a setup of 7.5 IRE is usually applied, moving the black level to +7.5 IRE. For PAL and SECAM, the black level is aligned with the blanking level at 0 IRE.2.1.2.2 Vertical Blanking Interval (VBI)图5. 场信号组成A series of pulses that occurs between fields to signal the monitor to perform a vertical retrace and prepare to scan the next field.图6. A composite RS-170 interlaced signalThere are several lines between each field that contain no active video information. Some contain only HSYNC pulses, while several others contain a series of equalizing and VSYNC pulses. These pulses were defined in the early days of broadcast television and have been part of the standard ever since, although newer hardware technology has eliminated the need for some of the extra pulses. A composite RS-170 interlaced signal is shown in Figure 5, including the vertical sync pulses.Vertical Blanking Interval includes pre- and post-equalizing pulse and vertical sync pulses, as well as several lines of blanked video. These are full lines of video on which there is no active picture.图6. Vertical Interval构成Note:1. Depending on whether it is the odd or even field, there will be 6 post-equalizing pulses, but either 5 or 6 half lines. In the even field, there are only 5 half lines. The first half-line of inactive video is called line 9. In the odd field, there are 6 post-equalizing pulses and 6 half lines, so that the first full line of inactive video is called line 10.图7. Complete NTSC Frame Scan2.2 S-Video SignalReference from: /zh-cn/S-VideoS-端子(英语:S-Video),或称“独立视讯端子”,而当中的S是“Separate”的简称。
