AV、VGA、RGB信号解析区别

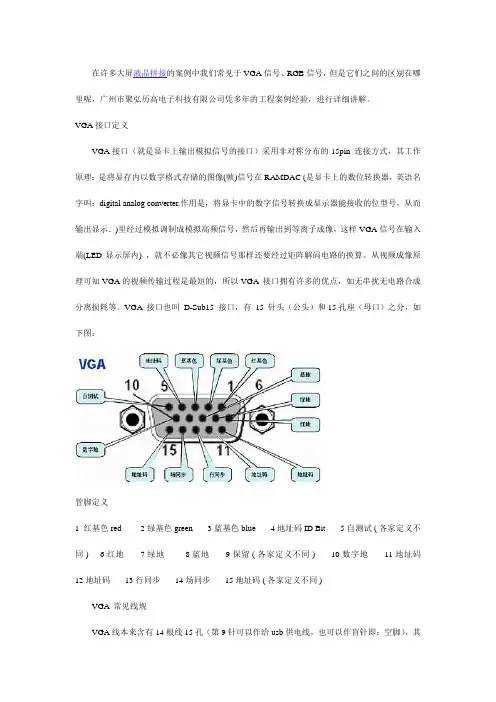

在许多大屏液晶拼接的案例中我们常见于VGA信号、RGB信号，但是它们之间的区别在哪里呢，广州市聚弘历高电子科技有限公司凭多年的工程案例经验，进行详细讲解。

VGA接口定义VGA接口（就是显卡上输出模拟信号的接口）采用非对称分布的15pin 连接方式，其工作原理：是将显存内以数字格式存储的图像(帧)信号在RAMDAC (是显卡上的数位转换器，英语名字叫：digital analog converter.作用是，将显卡中的数字信号转换成显示器能接收的位型号，从而输出显示．)里经过模拟调制成模拟高频信号，然后再输出到等离子成像，这样VGA信号在输入端(LED显示屏内) ，就不必像其它视频信号那样还要经过矩阵解码电路的换算。

从视频成像原理可知VGA的视频传输过程是最短的，所以VGA 接口拥有许多的优点，如无串扰无电路合成分离损耗等。

VGA 接口也叫D-Sub15 接口，有15 针头（公头）和15孔座（母口）之分，如下图：管脚定义1红基色 red 2 绿基色 green 3 蓝基色 blue 4 地址码 ID Bit 5 自测试 ( 各家定义不同 ) 6 红地7 绿地8 蓝地9 保留 ( 各家定义不同 ) 10 数字地11 地址码12 地址码13 行同步14 场同步15 地址码 ( 各家定义不同 )VGA 常见线规VGA线本来含有14根线15孔（第9针可以作给usb供电线，也可以作盲针即：空脚），其中5根传输VGA主信号，还有4根主要数据信号线，还有CLK 线DA T线地线等。

但是从传输VGA视频的角度，很多线材生产商的工程师认为其他4根没有作用，将其省略。

所以有类似没有电视机数据反馈的说法。

其实是偷工减料！这就是所谓VGA线3+2，3+4，3+6，3+9的说法来历，都是指内部线的数量！VGA 线分“3+2，3+4，3+6，3+9”等多种规格，“3”表示三根同轴线（粗）：红色、绿色、蓝色，“6”指六根绝缘导线（细）：棕色、橙色、黑色、白色、黄色、灰色（或红色、绿色、黑色、白色、黄色、灰色）等。

RGB、 VGA 和DVI的区别RGB、VGA 和DVI的区别RGB三原色( Red 红, Green 绿, Blue 蓝)电子设备把可见光分解成红绿蓝三种颜色进行传输、存储、处理等把红绿蓝三种颜色进行还原，就可以形成我们可以看见的颜色了改变红绿蓝的比例，颜色就会不同也就是“RGB+H/V”代表红、绿、蓝视频信号外加上水平、垂直视频信号一般来讲，RGB+H/V输出输入端子采用中那样的BNC头，每一路信号有个5BNC 头。

VGAVGA也是RGB,从信号传输的原理来讲，VGA和RGB是一样的，只不过外形不同. 2者可以很简单的转换.线缆的对应关系RGB接口 D15 VGA接口红线的芯线脚 1红线的屏蔽线脚 6绿线的芯线脚 2绿线的屏蔽线脚7蓝线的芯线脚 3蓝线的屏蔽线脚8黑线的芯线脚13黑线的屏蔽线脚10黄线的芯线脚14黄线的屏蔽线脚11DVIDVI全称为Digital Visual Interface，其外观是一个24针的接插件。

DVI工作原理并不复杂，简单的说就是把计算机产生的数字信号直接输出给现实设备而不须进行任何转换。

在液晶显示终端上使用DVI接口，比用传统模拟VGA接口的优势明显。

液晶显示终端本身只能处理数字信号，如果使用VGA接口，就必须把输入的模拟信号转换成数字信号，而DVI传输的是数字信号，数字图像信息不须经过任何转换，就直接被传送到显示设备上，因此减少了数字到模拟再到数字的繁琐转换过程，避免了信号损失，从而显著提高了显示效果，使图像清晰度和细节表现力都得到了提高。

VGA矩阵和RGB矩阵区别：外观区别：是VGA是15HD接口，RGB是BNC接口；内部区别：VGA矩阵一般是R、G、B、H、V接口在同一块板，如果设计方面不够成熟，规模越大，相互串扰大，一般公司在24系列以上一般不采用VGA接口设计，可以从VGA矩阵规模就看出一个公司对矩阵技术掌握成熟度；RGB矩阵是采用独立信号电路板设计，就是R信号一块板，B信号一块板，一共5块电路板，这样设计好处是不容易生产干扰。

信号接口-视频输出端口介绍（HDMI、DVI、VGA、RGB、分量、S端子）1.S端子标准S端子标准S端子连接线音频复合视频S端子色差常规连接示意图S端子（S-Video）是应用最普遍的视频接口之一，是一种视频信号专用输出接口。

常见的S端子是一个5芯接口，其中两路传输视频亮度信号，两路传输色度信号，一路为公共屏蔽地线，由于省去了图像信号Y与色度信号C的综合、编码、合成以及电视机机内的输入切换、矩阵解码等步骤，可有效防止亮度、色度信号复合输出的相互串扰，提高图像的清晰度。

一般DVD或VCD、TV、PC都具备S端子输出功能，投影机可通过专用的S端子线与这些设备的相应端子连接进行视频输入。

显卡上配置的9针增强S端子，可转接色差S端子转接线欧洲插转色差、S端子和AV与电脑S端子连接需使用专用线，如VIVO线2.VGA接口DVI接口正在取代VGA，图为DVI转VGA的转接头VGA是Video Graphics Adapter的缩写，信号类型为模拟类型，视频输出端的接口为15针母插座，视频输入连线端的接口为15针公插头。

VGA端子含红（R）、黄（G）、篮（B）三基色信号和行（HS）、场（VS）扫描信号。

VGA端子也叫D-Sub接口。

VGA接口外形象“D”，其具备防呆性以防插反，上面共有15个针孔，分成三排，每排五个。

VGA接口是显卡上输出信号的主流接口，其可与CRT显示器或具备VGA接口的电视机相连，VGA接口本身可以传输VGA、SVGA、XGA等现在所有格式任何分辨率的模拟RGB+HV信号，其输出的信号已可和任何高清接口相貔美。

VGA转DVI线，可用在没有VGA接口的设备上目前VGA接口不仅被广泛应用在了电脑上，投影机、影碟机、TV等视频设备也有很多都标配此接口。

很多投影机上还有BGA输出接口，用于视频的转接输出。

3.分量视频接口3RCA连接线标准的3RCA线头分量视频接口也叫色差输出/输入接口，又叫3RCA。

VGA与RGB信号有什么区别(doc 9页)VGA和RGB信号有什么区别VGA信号的组成分为五种：RGBHV，分别是红绿蓝三原色和行场同步信号。

VGA传输距离非常短，实际工程中为了传输更远的距离，人们把VGA线拆开，将RGBHV五种信号分离出来，分别用五根同轴电缆传输，这种传输方式叫RGB传输，习惯上这种信号也叫RGB信号，其实本质上RGB和VGA是没有什么区别的。

矩阵，实现多路信号进，多路信号输出，可以将任意一个输出口进行信号切换，来输出任意一个输入信号。

VGA矩阵实现的是多路VGA信号输入，多路信号输出。

RGB矩阵是将VGA信号转换成RGB信号来实现矩阵功能。

你可以看成同一种设备来使用，只需要接上RGB转VGA头就可以了。

不知道这样回答清不清晰，如果还需要VGA方面的知识VGA输入接口：VGA 接口采用非对称分布的15pin 连接方式，其工种先混合再分离的过程必然会造成色彩信号的损失，色度信号和亮度信号也会有很大的机会相互干扰从而影响最终输出的图像质量。

AV还具有一定生命力，但由于它本身Y/C混合这一不可克服的缺点因此无法在一些追求视觉极限的场合中使用。

S视频输入：S-Video具体英文全称叫Separate Video，为了达到更好的视频效果，人们开始探求一种更快捷优秀清晰度更高的视频传输方式，这就是当前如日中天的S-Video(也称二分量视频接口)，Separate Video 的意义就是将Video 信号分开传送，也就是在AV接口的基础上将色度信号C 和亮度信号Y进行分离，再分别以不同的通道进行传输，它出现并发展于上世纪90年代后期通常采用标准的4芯(不含音效) 或者扩展的7芯( 含音效)。

带S-Video接口的显卡和视频设备( 譬如模拟视频采集/ 编辑卡电视机和准专业级监视器电视卡/电视盒及视频投影设备等) 当前已经比较普遍，同AV 接口相比由于它不再进行Y/C混合传输因此也就无需再进行亮色分离和解码工作，而且使用各自独立的传输通道在很大程度上避免了视频设备内信号串扰而产生的图像失真，极大地提高了图像的清晰度，但S-Video 仍要将两路色差信号(Cr Cb)混合为一路色度信号C，进行传输然后再在显示设备内解码为Cb 和Cr 进行处理，这样多少仍会带来一定信号损失而产生失真(这种失真很小但在严格的广播级视频设备下进行测试时仍能发现) ，而且由于Cr Cb 的混合导致色度信号的带宽也有一定的限制，所以S -Video 虽然已经比较优秀但离完美还相去甚远，S-Video虽不是最好的，但考虑到目前的市场状况和综合成本等其它因素，它还是应用最普遍的视频接口。

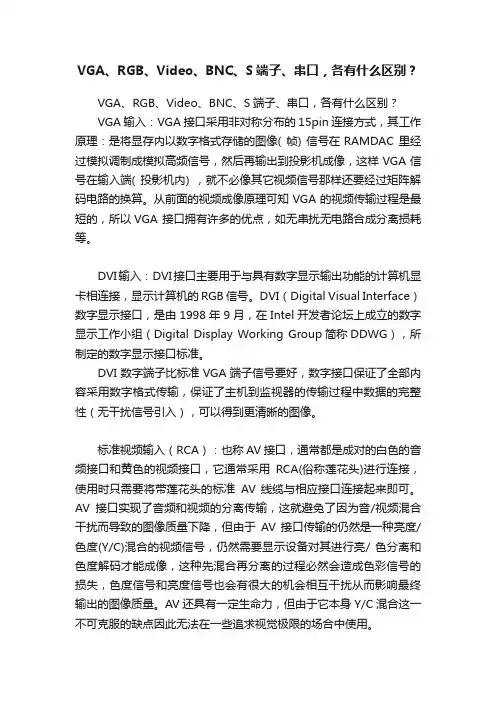

VGA、RGB、Video、BNC、S端子、串口，各有什么区别？VGA、RGB、Video、BNC、S端子、串口，各有什么区别？VGA输入：VGA 接口采用非对称分布的15pin 连接方式，其工作原理：是将显存内以数字格式存储的图像( 帧) 信号在RAMDAC 里经过模拟调制成模拟高频信号，然后再输出到投影机成像，这样VGA信号在输入端( 投影机内) ，就不必像其它视频信号那样还要经过矩阵解码电路的换算。

从前面的视频成像原理可知VGA的视频传输过程是最短的，所以VGA 接口拥有许多的优点，如无串扰无电路合成分离损耗等。

DVI输入：DVI接口主要用于与具有数字显示输出功能的计算机显卡相连接，显示计算机的RGB信号。

DVI（Digital Visual Interface）数字显示接口，是由1998年9月，在Intel开发者论坛上成立的数字显示工作小组（Digital Display Working Group简称DDWG），所制定的数字显示接口标准。

DVI数字端子比标准VGA端子信号要好，数字接口保证了全部内容采用数字格式传输，保证了主机到监视器的传输过程中数据的完整性（无干扰信号引入），可以得到更清晰的图像。

标准视频输入（RCA）：也称AV 接口，通常都是成对的白色的音频接口和黄色的视频接口，它通常采用RCA(俗称莲花头)进行连接，使用时只需要将带莲花头的标准AV 线缆与相应接口连接起来即可。

AV接口实现了音频和视频的分离传输，这就避免了因为音/视频混合干扰而导致的图像质量下降，但由于AV 接口传输的仍然是一种亮度/色度(Y/C)混合的视频信号，仍然需要显示设备对其进行亮/ 色分离和色度解码才能成像，这种先混合再分离的过程必然会造成色彩信号的损失，色度信号和亮度信号也会有很大的机会相互干扰从而影响最终输出的图像质量。

AV还具有一定生命力，但由于它本身Y/C混合这一不可克服的缺点因此无法在一些追求视觉极限的场合中使用。

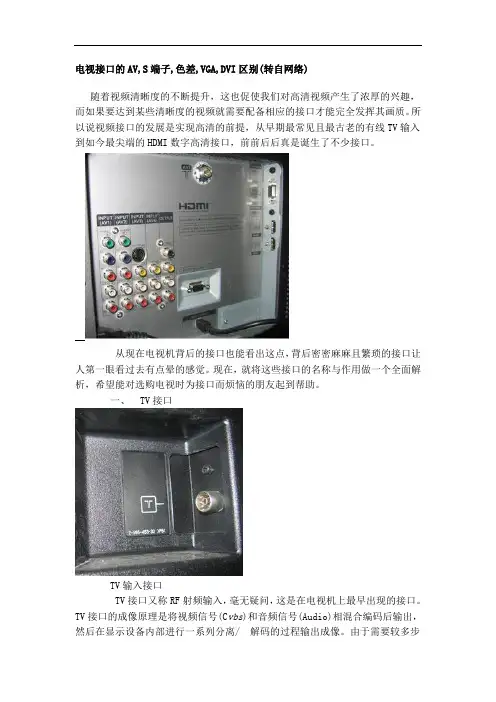

电视接口的AV,S端子,色差,VGA,DVI区别(转自网络)随着视频清晰度的不断提升，这也促使我们对高清视频产生了浓厚的兴趣，而如果要达到某些清晰度的视频就需要配备相应的接口才能完全发挥其画质。

所以说视频接口的发展是实现高清的前提，从早期最常见且最古老的有线TV输入到如今最尖端的HDMI数字高清接口，前前后后真是诞生了不少接口。

从现在电视机背后的接口也能看出这点，背后密密麻麻且繁琐的接口让人第一眼看过去有点晕的感觉。

现在，就将这些接口的名称与作用做一个全面解析，希望能对选购电视时为接口而烦恼的朋友起到帮助。

一、TV接口TV输入接口TV接口又称RF射频输入，毫无疑问，这是在电视机上最早出现的接口。

TV接口的成像原理是将视频信号(C vbs)和音频信号(Audio)相混合编码后输出，然后在显示设备内部进行一系列分离/ 解码的过程输出成像。

由于需要较多步骤进行视频、音视频混合编码，所以会导致信号互相干扰，所以它的画质输出质量是所有接口中最差的。

二、AV接口AV接口又称RCA，可以算是TV的改进型接口，外观方面有了很大不同。

分为了3条线，分别为：音频接口（红色与白色线，组成左右声道）和视频接口（黄色)复合端子。

复合视频端子也叫AV端子或者Video端子，是目前最普遍的一种视频接口，几乎所有的电视机、影碟机类产品都有这个接口。

它是声、画分离的视频端子，一般由三个独立的RCA插头(又叫梅花接口RCA端子)组成的，其中的V接口连接混合视频信号，为黄色插口；L接口连接左声道声音信号，为白色插口；R 接口连接右声道声音信号，为红色插口。

它是一种混合视频信号，没有经过RF 射频信号那些调制、放大、检波、解调等过程，信号保真度相对较好。

图像品质影响受使用的线材影响大，分辨率一般可达350-450线，不过由于它是模拟接口，当用于数字显示设备时，需要一个模拟转数字的过程，会损失不少信噪比，所以一般数字显示设备不建议使用。

色差输出色差信号y,r-y,b-y信号一般通称为y, cr,cb; 习惯上y,cr,cb为数字(pcm)的色差信号，模拟的色差信号则称y,pr,pb，所以我们常在dvd player的内部看到y,cr,cb而在dvd player的外部看到色差输出标示为y,pr,pb或yuv；yuv则是在欧洲电视系统pal中的色差信号的通称，包含数字及模拟的色差信号都称 yuv，所以当您看到yuv时您就要联想到它是pal系统中的y,r-y,b-y信号，它可能是数字（pcm）的yuv，也可能是模拟的yuv电视信号都是YUV的。

: : 最初的电视信号是黑白的，后来有彩色的，: : 所以黑白的电视机只用接收Y信号。

: : 彩色的就接收了Y亮度信号以后，还要接收色度信号UV。

: : 另外在计算机上，你看得大多数播放器也都是解码成yuv显示的。

大多是YUY2格式的。

: : 如果你的显卡支持yuv的overlay模式的显示的话，那么就解码成相应的yuv格式显示。

: : 如果不行，再转成rgb显示S-VideoS-Video具体英文全称叫Separate Video，为了达到更好的视频效果，人们开始探求一种更快捷优秀、清晰度更高的视频传输方式，这就是当前如日中天的S-Video(也称二分量视频接口)，Separate Video 的意义就是将Video 信号分开传送，也就是在AV接口的基础上将色度信号C和亮度信号Y进行分离，再分别以不同的通道进行传输，它出现并发展于上世纪90年代后期通常采用标准的4 芯(不含音效) 或者扩展的7 芯( 含音效)。

带S-Video接口的视频设备( 譬如模拟视频采集/ 编辑卡电视机和准专业级监视器电视卡/电视盒及视频投影设备等) 当前已经比较普遍，同AV 接口相比由于它不再进行Y/C混合传输，因此也就无需再进行亮色分离和解码工作，而且由于使用各自独立的传输通道在很大程度上避免了视频设备内信号串扰而产生的图像失真，极大提高了图像的清晰度，但S-Video 仍要将两路色差信号(Cr Cb)混合为一路色度信号C，进行传输然后再在显示设备内解码为Cb 和Cr 进行处理，这样多少仍会带来一定信号损失而产生失真(这种失真很小但在严格的广播级视频设备下进行测试时仍能发现) ，而且由于Cr Cb 的混合导致色度信号的带宽也有一定的限制，所以S -Video 虽然已经比较优秀但离完美还相去甚远，S-Video 虽不是最好的，但考虑到目前的市场状况和综合成本等其它因素，它还是应用最普遍的视频接口。

S-Video具体英文全称叫Separate Video，为了达到更好的视频效果，人们开始探求一种更快捷优秀、清晰度更高的视频传输方式，这就是当前如日中天的S-Video(也称二分量视频接口)，Separate Video 的意义就是将Video 信号分开传送，也就是在AV接口的基础上将色度信号C 和亮度信号Y进行分离，再分别以不同的通道进行传输，它出现并发展于上世纪90年代后期通常采用标准的4 芯(不含音效) 或者扩展的7 芯( 含音效)。

带S-Video接口的视频设备( 譬如模拟视频采集/ 编辑卡电视机和准专业级监视器电视卡/电视盒及视频投影设备等) 当前已经比较普遍，同AV 接口相比由于它不再进行Y/C混合传输，因此也就无需再进行亮色分离和解码工作，而且由于使用各自独立的传输通道在很大程度上避免了视频设备内信号串扰而产生的图像失真，极大提高了图像的清晰度，但S-Video 仍要将两路色差信号(Cr Cb)混合为一路色度信号C，进行传输然后再在显示设备内解码为Cb 和Cr 进行处理，这样多少仍会带来一定信号损失而产生失真(这种失真很小但在严格的广播级视频设备下进行测试时仍能发现) ，而且由于Cr Cb 的混合导致色度信号的带宽也有一定的限制，所以S -Video 虽然已经比较优秀但离完美还相去甚远，S-Video虽不是最好的，但考虑到目前的市场状况和综合成本等其它因素，它还是应用最普遍的视频接口之一。

（S端子又可以分为三种1．普通S端子最下面的5针型D端子是标准的S端子类型，也是通用的一种规格。

除了显卡外电视机以及DVD等视频源上都是这种接口。

2．增强型S端子中间的那个明显比下面5针的接口多了2个针孔，原先许多ATi原厂的Radeon都是采用的这种接口(上图中间的显卡就是一张原厂的7500)，这种7针接口并飞标准接口，这样就决定了不同厂家的7针接口有可能在多出的2针的定义上有所不同。

不过除了多出的2针外，7针接口兼容5针标准接头，我们也能使用5针连线。

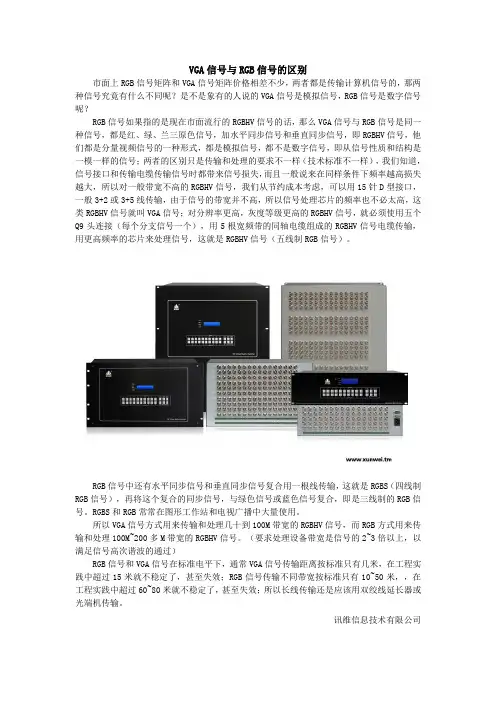

VGA信号与RGB信号的区别市面上RGB信号矩阵和VGA信号矩阵价格相差不少，两者都是传输计算机信号的，那两种信号究竟有什么不同呢？是不是象有的人说的VGA信号是模拟信号，RGB信号是数字信号呢？RGB信号如果指的是现在市面流行的RGBHV信号的话，那么VGA信号与RGB信号是同一种信号，都是红、绿、兰三原色信号，加水平同步信号和垂直同步信号，即RGBHV信号，他们都是分量视频信号的一种形式，都是模拟信号，都不是数字信号，即从信号性质和结构是一模一样的信号；两者的区别只是传输和处理的要求不一样（技术标准不一样），我们知道，信号接口和传输电缆传输信号时都带来信号损失，而且一般说来在同样条件下频率越高损失越大，所以对一般带宽不高的RGBHV信号，我们从节约成本考虑，可以用15针D型接口，一般3+2或3+5线传输，由于信号的带宽并不高，所以信号处理芯片的频率也不必太高，这类RGBHV信号就叫VGA信号；对分辨率更高，灰度等级更高的RGBHV信号，就必须使用五个Q9头连接（每个分支信号一个），用5根宽频带的同轴电缆组成的RGBHV信号电缆传输，用更高频率的芯片来处理信号，这就是RGBHV信号（五线制RGB信号）。

RGB信号中还有水平同步信号和垂直同步信号复合用一根线传输，这就是RGBS（四线制RGB信号），再将这个复合的同步信号，与绿色信号或蓝色信号复合，即是三线制的RGB信号。

RGBS和RGB常常在图形工作站和电视广播中大量使用。

所以VGA信号方式用来传输和处理几十到100M带宽的RGBHV信号，而RGB方式用来传输和处理100M~200多M带宽的RGBHV信号。

（要求处理设备带宽是信号的2~3倍以上，以满足信号高次谐波的通过）RGB信号和VGA信号在标准电平下，通常VGA信号传输距离按标准只有几米，在工程实践中超过15米就不稳定了，甚至失效；RGB信号传输不同带宽按标准只有10~50米，，在工程实践中超过60~80米就不稳定了，甚至失效；所以长线传输还是应该用双绞线延长器或光端机传输。

“视频输出端口介绍(HDMI、DVI、VGA、RGB、分量、S端子、USB接口)”视频输出端口介绍(HDMI、DVI、VGA、RGB、分量、S端子、USB接口)视频输出端口介绍(HDMI、DVI、VGA、RGB、分量、S端子、USB接口)视频输出端口介绍(HDMI、DVI、VGA、RGB、分量、S端子、USB接口)S 端子（S-Video）是应用最普遍的视频接口之一，是一种视频信号专用输出接口。

VGA接口是显卡上输出信号的主流接口，其可与CRT显示器或具备VGA接口的电视机相连，VGA接口本身可以传输VGA、SVGA、XGA等现在所有格式任何分辨率的模拟RGB+HV信号，其输出的信号已可和任何高清接口相貔美。

S端子与VGA,哪个接到电视上看的比较清晰?1RCA (俗称标准视频输入端子/ AV端子)还有一种三基色BNC端子( 或称RGB端子)，BNC端子这种是很容易与一般色差端子混淆，三基色RGB端子的情况比分量色差端子要复杂些。

DVI接头有三种，分别是DVI-Digital（DVI-D）、DVI-Analog（DVI-A）跟DVI-Integrated （DVI-I），DVI-Digital （DVI-D）只有支持数字显示的设备、DVI-Analog（DVI-A）只有支持数字显示的设备，DVI-Integrated （DVI-I）则是支持数字显示跟模拟显示。

HDMI接口有什么用_百度知道HDMI接口有什么用 .我的主板上有有个HDMI接口和VGA接口，我装了个独显，上面有TV-OUT,DVI，VGA三个接口，显示器上有DVI和VGA接口，我平时上网用的是独显上的VGA接口连显示器的VGA接口，如果看高清电影是不是还要再连一根线！接主板的HDMI接口和显示器接口？常用视频接口VGA、DVI、AV、S端子、色差分量、HDMI、D...常用视频接口VGA、DVI、AV、S端子、色差分量、HDMI、D端子等各种接口解释。

什么是VGA、VGA信号、VGA接口？VGA（Video Graphics Array）即显示绘图阵列，是IBM于1987年提出的一个使用模拟信号的电脑显示标准。

VGA支持在640X480的较高分辨率下同时显示16种色彩或256种灰度，同时在320X240分辨率下可以同时显示256种颜色。

VGA由于良好的性能迅速开始流行，厂商们纷纷在VGA基础上加以扩充，如将显存提高至1M并使其支持更高分辨率如800X600或1024X768，这些扩充的模式就称之为VESA(Video Electronics Standards Association，视频电子标准协会)的Super VGA模式，简称SVGA，现在的显卡和显示器都支持SVGA模式。

VGA信号的组成分为五种：RGBHV，分别是红绿蓝三原色和行场同步信号。

VGA传输距离非常短，实际工程中为了传输更远的距离，人们把VGA线拆开，将RGBHV五种信号分离出来，分别用五根同轴电缆传输，这种传输方式叫RGB传输，习惯上这种信号也叫RGB信号，其实本质上RGB和VGA是没有什么区别的。

VGA接口，也叫D-Sub接口。

VGA接口是一种D型接口，上面共有15针空，分成三排，每排五个。

VGA接口是显卡上应用最为广泛的接口类型，绝大多数的显卡都带有此种接口。

目前大多数计算机与外部显示设备之间都是通过模拟VGA接口连接，计算机内部以数字方式生成的显示图像信息，被显卡中的数字/模拟转换器转变为R、G、B三原色信号和行、场同步信号，信号通过电缆传输到显示设备中。

VGA信号传输显卡所处理的信息最终都要输出到显示器上，显卡的输出接口就是电脑与显示器之间的桥梁，它负责向显示器输出相应的图像信号。

CRT显示器因为设计制造上的原因，只能接受模拟信号输入，这就需要显卡能输入模拟信号。

VGA接口就是显卡上输出模拟信号的接口，VGA（Video Graphics Array）接口，也叫D-Sub接口。

各种视频信号格式及端子介绍RF/AV/SVIDEO/YUV/VGA/RGB/RGBS/DVI/HDMI/视频信号是我们接触最多的显示信号，但您并不一定对各种视频信号有所了解。

因为国内用到的视频信号格式和端子非常有限，一般就是复合视频和S端子，稍高级一些的就是色差及VGA。

对于那些经常接触国外电器和二手设备的朋友，就会遇到各种希奇古怪的信号端子，我们也经常接到读者这方面的提问。

请读者注意：我们这里所说的视频信号并不是严格意义上的带宽只有5MHz的视频信号，而是泛指能作为输入输出的显示信号。

本文试图把常用视频信号做一简单叙述，有不全和不对的地方请读者朋友指出。

一、各种视频信号复合视频信号（Video）复合视频信号是我们日常生活中最为常见的视频信号，它在一个传输信号中包含了亮度、色度和同步信号。

由于彩色编码的不同，复合视频又有PAL、NTSV、SECAM制式之分。

复合视频信号本身的带宽只有5MHz（NTSC制式带宽仅4.5MHz），中间又加了彩色副载波信号（NTSC制为3.58MHz，PAL和SECAM制为4.43MHz），正好落在亮度信号带宽之内，占去了一部分亮度信号，又造成亮度和色度的相互干扰，使得复合视频成为最差的视频信号。

复合视频信号一般用RCA插头连接，就是通常说的莲花插头，见图1。

欧洲也用SCART接口，老式的视频设备也有用BNC插头连接。

S视频信号（S-Video）S视频信号俗称S端子信号，它同时传送两路信号：亮度信号Y和色度信号C。

由于将亮度和色度分离，所以图象质量优于复合视频信号，色度对亮度的串扰现象也消失。

由于S视频信号亮度带宽没有改变，色度信号仍须解调，所以其图象质量的提高是有限的，但肯定解决了亮色串扰，消除图象的爬行现象。

S端子用四芯插头，见图2。

欧洲也用SCART插头，老式的视频设备也有用两个BNC插头连接，计算机显卡也有用七芯插头，其外形与S端子一样，只是又包含了复合视频信号。

SPDIF、S Video、YCrCb、YPbPr、RGB、VGA区别SPDIF、S-Video、YCrCb、YPbPr、RGB、VGA区别2010-07-2211:06SPDIF数字式的音频输出。

SPDIF是SONY、PHILIPS数字音频接口的简称。

就传输方式而言，SPDIF分为输出(SPDIFOUT)和输入(SPDIFIN)两种。

目前大多数的声卡芯片都能够支持SPDIFOUT，但我们需要注意，并不是每一种产品都会提供数码接口。

而支持SPDIFIN的声卡芯片则相对少一些，如:EMU10K1、YMF-744和FM801-AU、CMI8738等。

SPDIFIN在声卡上的典型应用就是CDSPDIF，但也并不是每一种支持SPDIFIN的声卡都提供这个接口。

就传输载体而言，SPDIF又分为同轴和光纤两种，其实他们可传输的信号是相同的，只不过是载体不同，接口和连线外观也有差异。

但光信号传输是今后流行的趋势，其主要优势在于无需考虑接口电平及阻抗问题，接口灵活且抗干扰能力更强。

通过SPDIF接口传输数码声音信号已经成为了新一代PCI声卡普遍拥有的特点。

a、SPDIF是传输通道首先需要特别解释的是，大家不要以为使用SPDIF传输AC-3信号就是AC-3解码，目前民用声卡中还没有一款产品能够支持硬件等级的DolbyDigital解码，SPDIF在此时的功能主要是把数字AC-3信号从声卡传输到解码器。

而那些六声道产品都是模拟5.1和软件解码的产物。

b、数字音箱与数字声卡的关系其次大家可能对依靠同轴SPDIFOUT连接数字式音箱从而实现纯数字音频回放的具体原理不太清楚，接下来笔者为大家简要介绍一下。

前面我们就提到过，声卡的数字模拟转换工作是交给CODEC芯片来完成的。

但是我们的电脑机箱内依然存在着严重的电磁波，D/A、A/D转换仍然会受到比较严重的信号干扰。

许多专业音频录音卡普遍采用将CODEC外置的做法，把数摸转换部分以及各类外部接口等单独做成一个外置盒，以提高音质。

VGA和RGB接口的区别VGA和RGB接口的区别VGA：Video Graphics Array（视频图形阵列）的缩写，信号类型为模拟类型。

是IBM于1987年提出的一个使用模拟信号的电脑显示标准。

VGA接口也叫D-Sub接口，是15针的梯形插头，分成3排，每排5个，传输模拟信号。

VGA接口采用非对称分布的15针连接方式，其工作原理：是将显存内以数字格式存储的图像（帧）信号在RAMDAC里经过模拟调制成模拟高频信号，然后再输出到显示设备成像。

RGB：称为色光三原色，分别为红、绿、蓝，使用加色法，直接通到我们的人眼，比如屏幕显示。

其数值为R：0--255 G、0--255 B、0--255 RGB值越大，就越亮，所以说当RGB都为255时为白色，相反全为零时为黑色。

RGB接口就是分三原色输入的视频接口，日常都称之为色差分量接口。

色差分量（Component）接口采用YPbPr和YCbCr两种标识，前者表示逐行扫描色差输出，后者表示隔行扫描色差输出。

色差分量接口一般利用3根信号线分别传送亮色和两路色差信号。

这3组信号分别是：亮度以Y标注，以及从三原色信号中的两种——蓝色和红色——去掉亮度信号后的色彩差异信号，分别标注为Pb和Pr，或者Cb和Cr，在三条线的接头处分别用绿、蓝、红色进行区别。

这三条线如果相互之间插错了，可能会显示不出画面，或者显示出奇怪的色彩来。

色差分量接口是模拟接口，支持传送480i/480p/576p/720p/1080i/1080p等格式的视频信号，本身不传输音频信号。

VGA的引脚定义和焊接方法选择3+4 计算机视频线的传统焊法为：（注意D15 接头一定选用金属外壳）在实际操作中，还有一种非常简单适用的焊接方法：就是在D15 两端的5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、 3 脚接红、绿、蓝的芯线； 13 接黄线； 14 接白线；外层屏蔽压接到 D15插头端壳，褐线和黑线不用接，但是要剪齐，以防和其他线串接。
