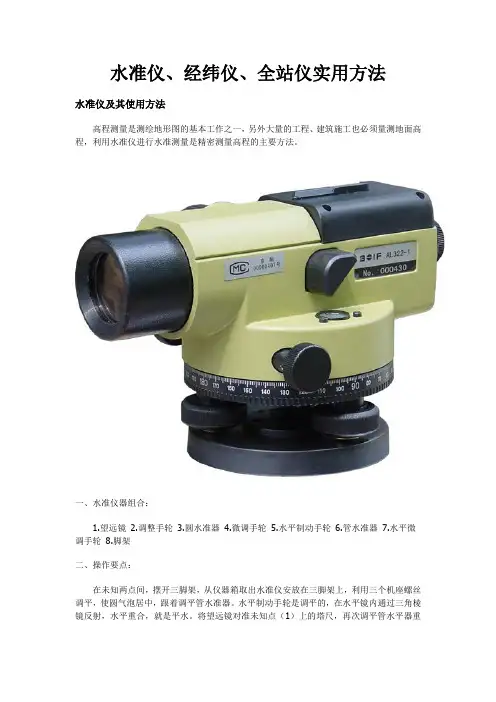

水准仪、经纬仪、全站仪实用方法水准仪及其使用方法高程测量是测绘地形图的基本工作之一，另外大量的工程、建筑施工也必须量测地面高程，利用水准仪进行水准测量是精密测量高程的主要方法。

一、水准仪器组合：1.望远镜2.调整手轮3.圆水准器4.微调手轮5.水平制动手轮6.管水准器7.水平微调手轮8.脚架二、操作要点：在未知两点间，摆开三脚架，从仪器箱取出水准仪安放在三脚架上，利用三个机座螺丝调平，使圆气泡居中，跟着调平管水准器。

水平制动手轮是调平的，在水平镜内通过三角棱镜反射，水平重合，就是平水。

将望远镜对准未知点（1）上的塔尺，再次调平管水平器重合，读出塔尺的读数（后视），把望远镜旋转到未知点（2）的塔尺，调整管水平器，读出塔尺的读数（前视），记到记录本上。

计算公式：两点高差=后视－前视。

三、校正方法：将仪器摆在两固定点中间，标出两点的水平线，称为a、b线，移动仪器到固定点一端，标出两点的水平线，称为a’、b ’。

计算如果a－b≠a’－b’时，将望远镜横丝对准偏差一半的数值。

用校针将水准仪的上下螺钉调整，使管水平泡吻合为止。

重复以上做法，直到相等为止。

四、水准仪的使用方法水准仪的使用包括：水准仪的安置、粗平、瞄准、精平、读数五个步骤。

1. 安置安置是将仪器安装在可以伸缩的三脚架上并置于两观测点之间。

首先打开三脚架并使高度适中，用目估法使架头大致水平并检查脚架是否牢固，然后打开仪器箱，用连接螺旋将水准仪器连接在三脚架上。

2. 粗平粗平是使仪器的视线粗略水平，利用脚螺旋置园水准气泡居于园指标圈之中。

具体方法用仪器练习。

在整平过程中，气泡移动的方向与大姆指运动的方向一致。

3. 瞄准瞄准是用望远镜准确地瞄准目标。

首先是把望远镜对向远处明亮的背景，转动目镜调焦螺旋，使十字丝最清晰。

再松开固定螺旋，旋转望远镜，使照门和准星的连接对准水准尺，拧紧固定螺旋。

最后转动物镜对光螺旋，使水准尺的清晰地落在十字丝平面上，再转动微动螺旋，使水准尺的像靠于十字竖丝的一侧。

全圆方向法是适应于较低精度的角度观测方法，全 组合测角法适用高精度角度观测。
第3页/共14页
二、仪器视准轴误差和水平轴倾斜误差
㈠ 视准轴误差 仪器的视准轴不与水平轴正交所产生的误差称为 视准轴误差。 产生视准轴误差的主要原因有：
➢望远镜的十字丝分划板安置不正确； ➢望远镜调焦镜运行时晃动； ➢气温变化引起仪器部件的胀缩，特别是仪 器受热不均匀使视准轴位置变化。
第4页/共14页
如图所示，视准轴偏离了与水
平轴HH′正交的方向而产生视准轴
误差c，规定视准轴偏向垂直度盘
一侧时，c为正值；反之，c为负
值。测量学中已经证得，视准轴
误差c对水平方向观测值的影响
为 c
c c
cos
式中a为观测时照准目标的垂直 角。由式可知，c的大小除与c值 有关外，还随照准目标的垂直角a 的增大而增大，当a =0，则
c =0。
第5页/共14页
盘左时视准轴偏向垂直度盘一侧，正确的水平度盘读数L0 较有视 准轴误差影响c 时的实际读数L为小，故
L0 L c
以盘右观测时，视准轴则偏向盘左时的另一侧，这时正确的水平 度盘读数R0显然大于有视准轴误差影响 c的实际读数R，故
R0 R c
取盘左、盘右读数的中数，得 A 1 (L R) 2
2．用两个度盘位置取平均值的方法消除视准轴误差影响的前提条 件是什么?
3．垂直轴倾斜误差的垂直轴倾斜误差对方向观测值的影响与观测目标的垂 直角和方位有关？为了削弱垂直轴倾斜误差对方向观测的影响， 《规范》对观测操作有哪些规定?
5．影响方向观测精度的误差主要分哪三大类？各包括哪些主要内 容?
水平轴所形成的平面呈水平状态，下图中的 HN，1H即N 画有斜线的

角度测量
方向观测法（全圆测回法）适用于观测两个以上的方向
观测方法:
1.安置仪器：0点置经纬仪，A、B、C、D设置目标。

2. 盘左：对零度，瞄A,再顺时针瞄B C D A,第二次瞄A称为归零，分别读数，记入手簿，上半测回
3. 盘右：瞄A、逆时针瞄D C、B、A,分别读数记入手簿，下半测回。

4. 上、下半测回，组成一测回：观测n测回时，起始方向读数变化为180° /n
5. 计算⑴ 计算两倍照准差（2C）: 2C=t左-（盘右土180°）⑵ 计算各方向平均值：平均读数=［盘左+（盘右土180°）］/2
[1] 一测回起始方向与归零方向平均值: [3] [0 01 06]=1/2[0 01 00-180 01 12
[0 01 09]=1/2(0 01 06+0 01 12) 士180;
6. 限差：⑴ 半测回归零差⑵ 上、下半测回同一方向的方向值之差⑶ 各测回的方向差⑷ 根据不同精度的仪器有不同的规定
水平角（全圆测回法）观测手薄
仪器型号经III 日期2000.11.21
者
;[2] 一测回起始方向与归零方向平均值：[90 01 09]=1/2(90 01 03+90 01 15)
[4 ][90 01 03]=1/2[90 01 00-270 01 06 士180 ]【下载本文档，可
以自由复制内容或自由编辑修改内容，更多精彩文章，期待你的好评和关注，我将一如既往为您服务】
⑶A方向（归零）平均值，填写在括号内⑷ 计算归零后的方向值⑸ 计算各方向的测回平均值⑹计算各目标间角值。

全站仪自由设站位移观测方法探讨摘要：现在我国在建筑施工水平位移监测方面大多采用传统的水平位移测量方法，这些方法都有着或多或少的缺点，大多都不能在复杂的环境下进行准确严密的测量，此外还存在着自动化程度相对较低等等缺点，因此并不能够很好的满足现在施工的需要，针对以上问题，结合全站仪自由设站可以在任意点设站，能够在复杂的环境下进行常规的观测的特点，有必要研究全站仪自由设站法在位移监测中的应用。

关键词：自由设站；水平位移监测；全站仪随着城市的不断发展，各种高层建筑和特大型建筑越来越多，各种建筑的基坑深度和范围也越来越大。

常用的水平位移监测方法主要是通过角度、边长等求得监测点的平面坐标，将几次所得的平面坐标进行对比，确定水平位移量。

常用的方法有三角网测量法、交会测量法、精密导线网测量法等。

除了这些方法外，还有使用基准线法、专用测量法、GPS测量法和摄影测量法。

但是城市中的施工场地为了在挖深基坑的时候保护城市环境，一般都会在施工场地周围进行围挡，这样就造成了施工空间的狭小，周边的施工环境变得非常复杂，工作的基准点选取难以确定。

这些常用的观测方法就不能很好的适用这些复杂的情况，这时就需要研究一种能够很好地克服这个困难的方法。

而全站仪自由设站法具有设站方便灵活，省时高效，受施工现场影响小，仪器可架设空间大，非常适合在情况复杂的建筑工地上应用。

另外在施工现场需要进行许多必要的复杂数据计算，而这些复杂的计算需要耗费大量的时间，在现在的计算机发展水平下，有必要借助计算机来进行相关的数据处理，从而达到节约人力资源，提高工作效率的目的。

一、自由设站法位移观测方法及特点在观测点埋设特定的观测标志，选择一个能够与两个或者两个以上已知点通视的任一点P，架设全站仪，以第一个监测点方向为0度方向角，建立站心坐标系，然后依次观测出所有监测点和已知点的距离和角度。

当进行搬站操作时，需要在第二个测站点观测出上个测站测出的两个点，通过后方交会的方法求出该点在站心坐标系下的坐标，然后按照和在第一个测站点相同的观测方法进行观测。
