ATX电源用TL494制作的ATX开关电源控制电路图过流,过压,欠压保护详解

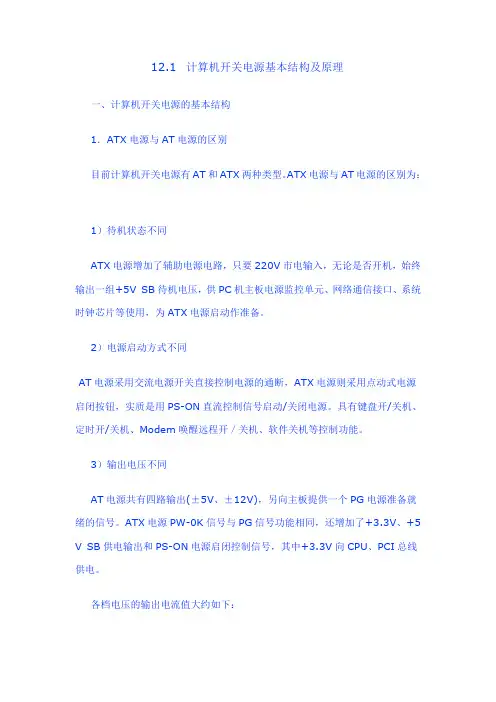

12.1 计算机开关电源基本结构及原理一、计算机开关电源的基本结构1．ATX电源与AT电源的区别目前计算机开关电源有AT和ATX两种类型。

ATX电源与AT电源的区别为：1）待机状态不同ATX电源增加了辅助电源电路，只要220V市电输入，无论是否开机，始终输出一组+5V SB待机电压，供PC机主板电源监控单元、网络通信接口、系统时钟芯片等使用，为ATX电源启动作准备。

2）电源启动方式不同AT电源采用交流电源开关直接控制电源的通断，ATX电源则采用点动式电源启闭按钮，实质是用PS-ON直流控制信号启动/关闭电源。

具有键盘开/关机、定时开/关机、Modem唤醒远程开／关机、软件关机等控制功能。

3）输出电压不同AT电源共有四路输出(±5V、±12V)，另向主板提供一个PG电源准备就绪的信号。

ATX电源PW-0K信号与PG信号功能相同，还增加了+3.3V、+5 V SB供电输出和PS-ON电源启闭控制信号，其中+3.3V向CPU、PCI总线供电。

各档电压的输出电流值大约如下：+5V +12V -5V -12V +3.3V +5V SB21A 6A 0.3A 0.8A 14A 0.8A4）主板综合供电插头接口不同AT电源的6芯P8和P9电源插头，在ATX结构中被20芯双列直排插头所替代，具有可靠的防插反装置。

对于Pentium 4机型的ATX电源，除大4芯(D 形)和小4芯电源接口插头外，还增加4芯12V CPU专用电源插头及6芯+3. 3V、+5V电源增强型插头。

2．计算机开关电源的基本结构目前，计算机电源大多采用他激双管半桥定频调宽式开关电源。

电源中还输出一个特殊的“POWER GOOD”信号。

电源开启后PG信号为低电平，送给系统时钟电路，由该信号产生一个复位信号(RESET)用于系统复位。

经100～5 00ms的延时后，PG信号由低电平变成高电平，系统复位结束，主机启动并开始正常运行。

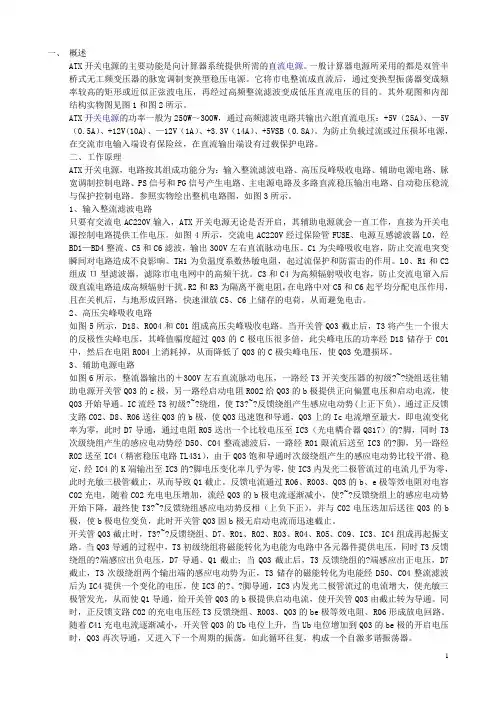

一、概述ATX开关电源的主要功能是向计算器系统提供所需的直流电源。

一般计算器电源所采用的都是双管半桥式无工频变压器的脉宽调制变换型稳压电源。

它将市电整流成直流后，通过变换型振荡器变成频率较高的矩形或近似正弦波电压，再经过高频整流滤波变成低压直流电压的目的。

其外观图和内部结构实物图见图1和图2所示。

ATX开关电源的功率一般为250W～300W，通过高频滤波电路共输出六组直流电压：+5V（25A）、—5V （0.5A）、+12V(10A)、—12V（1A）、+3.3V（14A）、+5VSB（0.8A）。

为防止负载过流或过压损坏电源，在交流市电输入端设有保险丝，在直流输出端设有过载保护电路。

二、工作原理ATX开关电源，电路按其组成功能分为：输入整流滤波电路、高压反峰吸收电路、辅助电源电路、脉宽调制控制电路、PS信号和PG信号产生电路、主电源电路及多路直流稳压输出电路、自动稳压稳流与保护控制电路。

参照实物绘出整机电路图，如图3所示。

1、输入整流滤波电路只要有交流电AC220V输入，ATX开关电源无论是否开启，其辅助电源就会一直工作，直接为开关电源控制电路提供工作电压。

如图4所示，交流电AC220V经过保险管FUSE、电源互感滤波器L0，经BD1—BD4整流、C5和C6滤波，输出300V左右直流脉动电压。

C1为尖峰吸收电容，防止交流电突变瞬间对电路造成不良影响。

TH1为负温度系数热敏电阻，起过流保护和防雷击的作用。

L0、R1和C2组成Π型滤波器，滤除市电电网中的高频干扰。

C3和C4为高频辐射吸收电容，防止交流电窜入后级直流电路造成高频辐射干扰。

R2和R3为隔离平衡电阻，在电路中对C5和C6起平均分配电压作用，且在关机后，与地形成回路，快速泄放C5、C6上储存的电荷，从而避免电击。

2、高压尖峰吸收电路如图5所示，D18、R004和C01组成高压尖峰吸收电路。

当开关管Q03截止后，T3将产生一个很大的反极性尖峰电压，其峰值幅度超过Q03的C极电压很多倍，此尖峰电压的功率经D18储存于C01中，然后在电阻R004上消耗掉，从而降低了Q03的C极尖峰电压，使Q03免遭损坏。

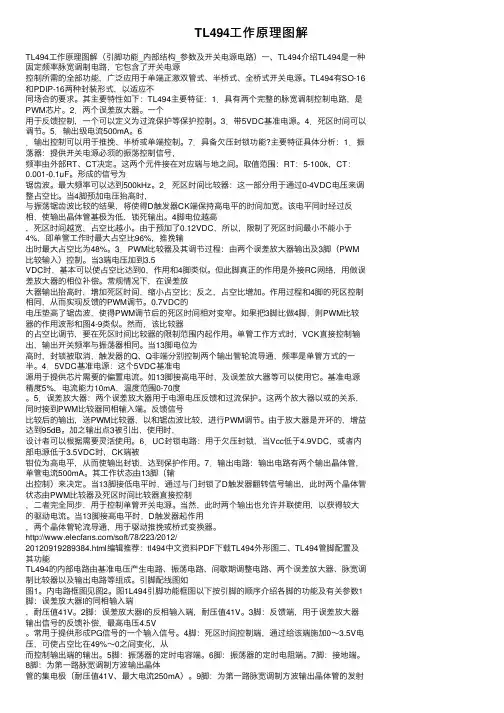

TL494⼯作原理图解TL494⼯作原理图解（引脚功能_内部结构_参数及开关电源电路）⼀、TL494介绍TL494是⼀种固定频率脉宽调制电路，它包含了开关电源控制所需的全部功能，⼴泛应⽤于单端正激双管式、半桥式、全桥式开关电源。

TL494有SO-16和PDIP-16两种封装形式，以适应不同场合的要求。

其主要特性如下：TL494主要特征：1．具有两个完整的脉宽调制控制电路，是PWM芯⽚。

2．两个误差放⼤器。

⼀个⽤于反馈控制，⼀个可以定义为过流保护等保护控制。

3．带5VDC基准电源。

4．死区时间可以调节。

5．输出级电流500mA。

6．输出控制可以⽤于推挽、半桥或单端控制。

7．具备⽋压封锁功能?主要特征具体分析：1．振荡器：提供开关电源必须的振荡控制信号，频率由外部RT、CT决定。

这两个元件接在对应端与地之间。

取值范围：RT：5-100k，CT：0.001-0.1uF。

形成的信号为锯齿波。

最⼤频率可以达到500kHz。

2．死区时间⽐较器：这⼀部分⽤于通过0-4VDC电压来调整占空⽐。

当4脚预加电压抬⾼时，与振荡锯齿波⽐较的结果，将使得D触发器CK端保持⾼电平的时间加宽。

该电平同时经过反相，使输出晶体管基极为低，锁死输出。

4脚电位越⾼，死区时间越宽，占空⽐越⼩。

由于预加了0.12VDC，所以，限制了死区时间最⼩不能⼩于4%，即单管⼯作时最⼤占空⽐96%，推挽输出时最⼤占空⽐为48%。

3．PWM⽐较器及其调节过程：由两个误差放⼤器输出及3脚（PWM ⽐较输⼊）控制。

当3端电压加到3.5VDC时，基本可以使占空⽐达到0，作⽤和4脚类似。

但此脚真正的作⽤是外接RC⽹络，⽤做误差放⼤器的相位补偿。

常规情况下，在误差放⼤器输出抬⾼时，增加死区时间，缩⼩占空⽐；反之，占空⽐增加。

作⽤过程和4脚的死区控制相同，从⽽实现反馈的PWM调节。

0.7VDC的电压垫⾼了锯齿波，使得PWM调节后的死区时间相对变窄。

如果把3脚⽐做4脚，则PWM⽐较器的作⽤波形和图4-9类似。

用TL494制作的ATX开关电源控制电路图过流，过压，欠压保护详解本开头电源控制电路采用TL494(有的电源采用KA7500B,其管脚功能与TL494相同,可互换)及LM339集成电路(以下简称494和339)?494是双排16脚集成电路,工作电压7~40V?它含有由{14}脚输出的+5V基准电源,输出电压为+5V(±0.05V),最大输出电流250mA;一个频率可调的锯齿波产生电路ATX电源的控制电路见图1?控制电路采用TL494(有的电源采用KA7500B,其管脚功能与TL494相同,可互换)及LM339集成电路(以下简称494和339)?494是双排16脚集成电路,工作电压7~40V?它含有由{14}脚输出的+5V基准电源,输出电压为+5V(±0.05V),最大输出电流250mA;一个频率可调的锯齿波产生电路,振荡频率由{5}脚外接电容及{6}脚外接电阻来决定?{13}脚为高电平时,由{8}脚及{11}脚输出双路反相(即推挽工作方式)的脉宽调制信号?本例为此种工作方式,故将{13}脚与{14}脚相连接?比较器是一种运算放大器,符号用三角形表示,它有一个同相输入端“+”;一个反相输入端“-”和一个输出端?比较器同相端电平若高于反相端电平,则输出端输出高电平;反之输出低电平?494内的比较放大器有四个,为叙述方便,在图1中用小写字母a?b?c?d来表示?其中a是死区时间比较器?因两个作逆变工作的三极管串联后接到+310V的直流电源上,若两个三极管同时导通,就会形成对直流电源的短路?两个三极管同时导通可能发生在一个管子从截止转为导通,而另一个管子由导通转为截止的时候?因为管子在转换时有时间的延迟,截止的管子已经转为导通了,但导通的管子尚未完全转为截止,于是两个管子都呈导通状态而形成对直流电源的短路?为防止这样的事情发生,494设置了死区时间比较器a?从图1可以看出,在比较器a的反相输入端串联了一个“电源”,正极接反相端,负极接494的{4}脚?A比较器同相端输入的锯齿波信号,只有大于“电源”电压的部分才有输出,在三极管导通变为截止与截止转为导通期间,也就是死区时间,494没有脉冲输出,避免了对直流电源的短路?死区时间还可由{4}脚外接的电平来控制,{4}脚的电平上升,死区时间变宽,494输出的脉冲就变窄了,若{4}脚的电平超过了锯齿波的峰值电压,494就进入了保护状态,{8}脚和{11}脚就不输出脉冲了?494内部还有3个二输入端与门(用1?2?3表示)?两个二输入端与非门?反相器?T触发器等电路?与门是这样一种电路,只有所有的输入端都是高电平,输出端才能输出高电平;若有一个输入端为低电平,则输出端输出低电平?反相器的作用是把输入信号隔离放大后反相输出?与非门则相当于一个与门和一个反相器的组合?T触发器的作用是:每输入一个脉冲,输出端的电平就变化一次?如输出端Q为低电平,输入一个脉冲后,Q变为高电平,再输入一个脉冲,Q又回到低电平?比较器?与门?反相器?T触发器以及锯齿波振荡器及{8}脚?{11}脚输出的波形见图2?339是四比较器集成电路?按管脚的顺序把内部四个比较器设为A?B ?C ?D 比较器?494和339再配合其他电路,共同完成ATX电源的稳压,产生PW-OK信号及各种保护功能?过流保护过压保护一?产生PW-OK信号PC主机要求各路电源稳定之后才工作,以保护各元器件不致因电压不稳而损坏,故设置了PW-OK信号(约+5V),主机在获得此信号后才开始工作?接通电源时,要求PW-OK信号比±5V?±12V?+3.3V电源延迟数百毫秒才产生,关机时PW-OK信号应比直流电源先消失数百毫秒,以便主机先停止工作,硬盘的磁头回复到着陆区,以保护硬盘?ATX电源接通市电后,辅助电源立即工作?一方面输出+5VSB电源,同时向494的{12}脚提供十几伏到二十多伏的直流电源?494从{14}脚输出+5V基准电源,锯齿波振荡器也开始起振工作?若主机未开机,PS-ON信号为高电平,经R37使339的B比较器{6}脚亦为高电平,因电阻R37小于R44,{6}脚电平高于{7}脚电平,B比较器输出端{1}脚输出低电平,经D36的钳位作用,A比较器的反相端{4}脚亦为低电平,其电平低于同相端{5}脚的电平,输出端{2}脚呈高电平,经R41使494的{4}脚为高电平,故494内部的死区时间比较器a输出低电平,与门1也因此输出低电平并进而使与门2和与门3输出低电平,封锁了振荡器的输出,{8}脚?{11}脚无脉冲输出,ATX电源无±5V?±12V?+3.3V电源输出,主机处于待机状态?因+5V?+12V电源输出为零,经电阻R15?R16使494的{1}脚电平亦为零,494的c比较器的输出端{3}脚输出亦为零,经R48使339的{9}脚亦为零电平,故339的C比较器的输出端{14}脚为零电平?另外,339的{1}脚低电平信号因D34的钳位作用,也使{14}脚为低电平,经R50和R63使{11}脚亦为低电平?因此D比较器的输出端{13}脚为低电平,也就是PW-OK信号为低电平,主机不会工作?开启主机时,通过人工或遥控操作闭合了与PS-ON相关的开关,PS-ON呈低电平,经R37使339的反相端{6}脚为低电平,B比较器{1}脚输出高电平,D35?D36反偏截止,A比较器的输出电平则由{5}脚与{4}脚的电平决定?正常工作时,{5}脚电平低于{4}脚电平,{2}脚输出低电平,经R41送到494的{4}脚,使{4}脚的电平变为低电平,锯齿波振荡信号可以从死区时间比较器a输出脉冲信号,另一方面,振荡信号送到了PWM比较器b的同相输入端,PWM比较器输出的脉冲信号的宽度,则是由494的{1}脚的电平(也就是负载的大小)与{16}脚的电平来决定?PWM比较器输出的脉冲信号,最后经缓冲放大器放大后,从{8}?{11}脚输出脉冲信号,ATX电源向主机输出±5V ?±12V?+3.3V电源?此过程因C35的充电有数百毫秒的延时,但对主机开机并无影响?494的{1}脚从+5V?+12V 经取样电阻R15?R16得到电压,其电平略高于{2}脚电平,{3}脚输出高电平,经R48使339的{9}脚得到高电平,其电平高于{8}脚电平,因而{14}脚输出高电平,此电平经R50与基准+5V电源经R64共同对C39充电,经数百毫秒后,{11}脚电平升到高于{10}脚电平时,D比较器{13}脚输出高电平,此电平经R49反馈至{11}脚,维持{11}脚处于高电平状态,故{13}脚输出稳定的高电平PW-OK信号,主机检测到此信号后即开始正常工作?关机时,主机内开关使PS-ON呈高电平,此时339的{6}脚电平高于{7}脚,{1}脚输出低电平,因二极管D34的钳位作用,{14}脚呈低电平,C39对C比较器及B比较器放电,很快{11}脚呈低电平,{13}脚输出低电平,即PW-OK信号呈低电平?在339的{1}脚为低电平时,经D36使{4}臆脚为低电平,{2}脚输出高电平,经R41传送到494的{4}脚,但因C35电位不能突变,经数百毫秒的放电后方使494的{4}脚转为高电平,从而封锁正负脉冲的输出,主机进入待机状态?上述的过程中,关机时C39和C35都要放电,但因放电时间常数不同,C39放电较快,故PW-OK信号先于各电源变成低电平,满足了主机关机的需要?此外,关机时因各路输出电源的电解电容放电需要时间,也使PW-OK信号先于各电源回到低电平?二?稳压494的{2}脚经R47与基准电压+5V相连,维持较好的稳定电压,而{1}脚则与取样电阻R15?R16与+5V?+12V相连接,正常的情况下,{1}脚电平与{2}脚电平相等或略高?当输出电压升高时(无论+5V或+12V),{1}脚电平高于{2}脚电平,c比较器输出误差电压与锯齿波振荡脉冲在PWM比较器b进行比较使输出脉冲宽度变窄,输出电压回落到标准值,反之则促使振荡脉冲宽度增加,输出电压回升?由于494内的放大器增益很高,故稳压精度很好?从稳压的原理,我们可以得到ATX电源输出电压偏高或偏低的维修方法?如果输出电压偏低,可在494的{1}脚对地并联电阻,或是把R47的电阻增大?要是电源的输出偏高,则可在{2}脚对地并联电阻,也可以用增大R33或取下R69?R35来降低输出电压?三?过流保护过流保护的原理是基于负载愈大,Q3?Q4集电极的脉冲电压也愈高,也即是R13(1.5kΩ）上的电压也愈高,从这里采样经D14整流和C36滤波,再经R54?R55并联电阻与R51?R56?R58等组成的分压电路送到494的{16}脚?随着负载的加重,{16}脚的电平也随之上升,当超过{15}脚的电平时,误差放大器输出的误差电压促使调制脉冲的宽度变窄从而使负载电流减小?另外,从R56?R58并联电阻获得的分压再经R52送到339的{5}脚,当{5}脚的电平超过{4}脚时,{2}脚即输出高电平送到494的{4}脚,494停止输出脉冲信号,终止±5V?±12V?+3.3V电源的输出,达到过流及短路保护的目的?需要说明的是:494的{16}脚电平的高低只能改变输出脉冲的宽度,但不影响494的{4}脚电平状态,而339的{5}脚电平一旦超过{4}脚的电平,339的{2}脚就送出高电平去封锁449的脉冲输出,终止±5V?±12V?+3.3V电源的输出,同时{2}脚的高电平经R59和二极管D39反馈到{5}脚,维持{5}脚处于高电平状态,此时若过载或短路状态消失,494的{4}脚仍维持高电平,±5V与±12V?+3.3V电源仍不能输出,只有切断交流市电的输入,再重新接通交流电,方可再次开机?四?过压保护过电压保护由R17和稳压管Z02并联电路从+5V采样,经D37送到339的{5}脚?若+5V电源由于某种原因升高,339的{5}脚电平也会随之升高,当超过{4}脚电平时,{2}脚即送出高电平去494的{4}脚,封锁±5V?±12V? +3.3V电源的输出,达到过电压保护的目的?正常工作时,R17上的压降不大,Z02截止送到{5}脚的电压较低,若+5V电源的电压上升,使R17上的压降超过Z02的稳压值,Z02导通,+5V电源上升后的电压值全部加到339的{5}脚上,促使其快速封锁494脉冲的输出,以保护电源五?欠压保护欠压保护从-5V的D32及-12V处的R14取样,经R34和D37送到339的{5}脚?若因某种原因使输出电压过低时,-12V及-5V电压的负值也会随之减小,也就是电压值上升,经R34及D37送往339的{5}脚使电平上升,339的{2}脚送出高电平到494的{4}脚,从而封锁449脉冲的输出,实现欠压保护?二极管D32在导通时,其电压降与通过的电流基本无关,保持在0.6V~0.7V,于是-5V电压的减少量会全部传送到D32的负端,提高了欠压保护的灵敏度?六?电源保护电路故障的维修从上面的叙述中可以了解到,各种保护电路最终都是通过控制339的{5}脚电平来控制494的{4}脚电平实现的?正常工作时,339的{5}脚电平低于339的{4}脚电平,339的{2}脚输出低电平,使494的{4}脚呈低电平状态(约为0.25V)?若339的{5}脚电平高于339的{4}脚电平,339的{2}脚输出高电平,于是494的{4}脚变为高电平,电源就进入了保护状态,终止各路电源的输出?因此ATX电源出了故障,若电源的整流?滤波?逆变以及辅助电源均完好,则要检查339的{4}?{5}脚的电平?若是{5}脚电平高于{4}脚的电平,表示电源进入了保护状态?下一步则找出是什么原因使电源进入了保护状态?可检查与339的{5}脚相连各支路另一端的电压是不是比{5}脚电压高,高出{5}脚电压的支路就是故障所在的支路?另外,也可以用断开与{5}脚相连的一个个支路,若是断开某一条支路后{5}脚的电平正常了,那么故障就出在这一条支路上?再沿着这条支路往下查,很快就可以把故障排除?下面通过两个实例来加以说明?1.一台SLPS-250ATXC电源的输出电压偏低?空载下,+5V电源的电压只有+1.8V,其他各路电压也按比例同样下降?电源是采用TL494及LM339集成电路的典型ATX电路?检查494的{4}脚电压为+2.6V?电路似乎处于保护状态?但保护状态时各路输出的电压均应为零,而现在却是正常电压的三分之一,令人费解?试着把494的第{4}脚接地,电源立即输出正常?{4}脚接地就正常工作,说明494并未损坏,问题可能出在339以及有关的电路?用万用表查339管脚的电压,当查到第{4}脚及{7}脚时,各路电源均正常了?甚至只用一条表笔去碰{7}脚或{4}脚,也可使电源恢复正常工作?这等于在{4}脚或{7}脚上加了一条“天线”,天线接收了外来信号电源就工作正常了!我试了试天线的长度,40厘米以下对电源不起作用,长度增加了,输出电压也随着增加,达到1米左右时,输出电压就正常了,494的{4}脚电压也恢复到0V?但电源要用“天线”才能工作,说明还有故障未找到?再检查339的{4}脚与{5}脚的电压,{5}脚电压为 2.4V,{4}脚的电压为 1.2V,输出端{2}脚的电压为 2.9V?(这部分电路见图3)?但是339的{2}脚高电位,必须由{5}脚电位高于{4}脚的电位时才能产生,那{5}脚最初的高电位是怎么来的?把与{5}脚相连的各支路断开试一试?在断开c支路以后,电源就正常了?沿着D2往下找,最后在+3.3V电源处对地接一个1000μＦ的电容时,电源就正常了?再检查+3.3V电源原来的滤波电容,发现已经失效?更换电容后494的{4}脚电压恢复正常,用表笔去碰触339的{4}脚或{7}脚也不起作用,问题得到了解决?为什么+3.3V电源的滤波电容失效会造成输出电压偏低?+3.3V电源在没有电容滤波时,输出的直流电源中含有很强的由逆变功率管输出的脉冲成分,通过D3及D2送到LM339的{5}脚,使{5}脚的电平高于{4}脚的电平,电源进入了保护状态?从+20V电源经R3?D1 ?R2和三个并联电阻到接地的支路中,三个电阻并联后的电阻值是 2.43kΩ,再略去其他支路的影响,可以估算出{5}脚的电压大约是 2.3V,因二极管D1的钳位作用,{2}脚输出电压只能在 2.9V左右,经R1送到TL494的{4}脚,减去电阻R1的降压,494的{4}脚电压就是 2.6V了?在此电压下,494会输出较窄的脉冲,于是在空载下,+5V电源有约 1.8V的电压输出?解决的办法可在d支路中串联一个47kΩ的电阻,并把R2由3.9kΩ换成100kΩ就行了?经这样处理后,不论是正常工作或是保护状态,各路电源的输出电压和各管脚的电压均正常了?而R2电阻的改动,也不会影响电源的过载保护性能?至此,电源的故障才完全得到了解决(爱好者手中若有SLPS-250ATXC 电源,可参考此例加一个47kΩ电阻以提高电源的保护性能)?为什么339的{4}脚加了天线会正常工作呢?这是{2}脚经D1反馈到{5}脚后,产生了轻微的高频寄生振荡?{4}脚或{7}脚接了天线以后,破坏了电路的振荡条件,使{4}脚的电压升高,当超过{5}脚的电压时,{2}脚送出0V的低电平信号到494的{4}脚,电源就工作正常了?同样,在D1支路中串联了47kΩ电阻后,增加了阻尼因数,破坏了电路的振荡条件,电源也就正常了?此时若取下+3.3V电源处新加的电解电容,通电后,电源会立即进入保护状态,各路电源都没有输出?2.一台新时代HY-ATX300电源,空载时输出电压正常,但不能带动负载?检查494各个管脚的电压,发现{12}脚的电压只有10V,这是造成不能带动负载的原因?在辅助电源逆变变压器T3的初级线圈1加上16.5V的高频电压,测得次级+5VSB挡线圈3的电压是0.9V,向494集成电路{12}脚供电线圈4的电压为 1.5V,约是+5VSB挡线圈电压的 1.7倍?电源的+5VSB电源是直接从线圈3经整流和滤波后得到,+5VSB电源的稳压则是借助WD431稳压集成电路和光电耦合器反馈回逆变三极管得到的,如图4所示?由此可以算出线圈4的电压为5×1.7=8.5V,因负载较轻,经电容滤波后的电压就是10V左右了?由此说明T3脉冲变压器线圈4的匝数少了?拆开T3变压器,得到各绕组的匝数为:初级2×110匝;反馈绕组10匝;+5VSB绕组12匝;绕组4的匝数是8匝?重新绕制绕组4,把匝数由原来的8匝增加到20匝,其余绕组的匝数不变?绕好后上机实验,494集成电路{12}脚的电压上升到17V,电源的输入功率可达130W,故障排除?从故障现象看,可能是工厂生产时将变压器装错了?。

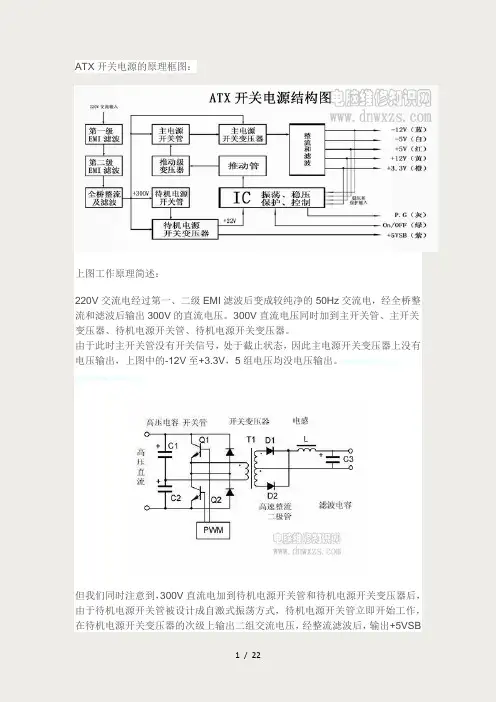

ATX开关电源的原理框图：上图工作原理简述：220V交流电经过第一、二级EMI滤波后变成较纯净的50Hz交流电，经全桥整流和滤波后输出300V的直流电压。

300V直流电压同时加到主开关管、主开关变压器、待机电源开关管、待机电源开关变压器。

由于此时主开关管没有开关信号，处于截止状态，因此主电源开关变压器上没有电压输出，上图中的-12V至+3.3V，5组电压均没电压输出。

电+脑*维+修-知.识_网(w_ww*dnw_xzs*co_m)但我们同时注意到，300V直流电加到待机电源开关管和待机电源开关变压器后，由于待机电源开关管被设计成自激式振荡方式，待机电源开关管立即开始工作，在待机电源开关变压器的次级上输出二组交流电压，经整流滤波后，输出+5VSB和+22V电压，+22V电压是专门为主控IC供电的。

+5VSB加到主板上作为待机电压。

当用户按动机箱的Power启动按键后，（绿）色线处于低电平，主控IC内部的振荡电路立即启动，产生脉冲信号，经推动管放大后，脉冲信号经推动变压器加到主开关管的基极，使主开关管工作在高频开关状态。

主开关变压器输出各组电压，经整流和滤波后得到各组直流电压，输出到主板。

但此时主板上的CPU仍未启动，必须等+5V的电压从零上升到95%后，IC检测到+5V上升到4.75V时，IC发出P.G信号，使CPU启动，电脑正常工作。

当用户关机时，绿色线处于高电平，IC内部立即停止振荡，主开关管因没有脉冲信号而停止工作。

-12至+3.3的各组电压降至为零。

电源处于待机状态。

输出电压的稳定则是依赖对脉冲宽度的改变来实现，这就叫做脉宽调制PWM。

由高压直流到低压多路直流的这一过程也可称DC-DC变换，是开关电源的核心技术。

采用开关变换的显著优点是大大提高了电能的转换效率，典型的PC电源效率为70—75%，而相应的线性稳压电源的效率仅有50%左右。

保护电路的工作原理：在正常使用过程中，当IC检测到负载处于：短路、过流、过压、欠压、过载等状态时，IC内部发出信号，使内部的振荡停止，主开关管因没有脉冲信而停止工作。

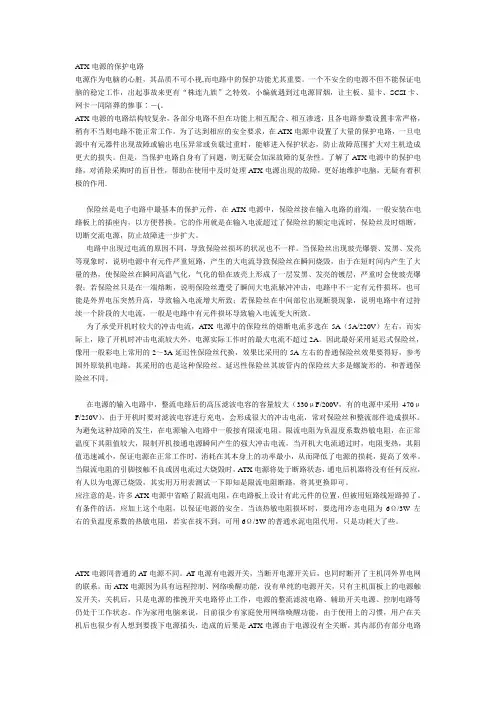

ATX电源的保护电路电源作为电脑的心脏，其品质不可小视,而电路中的保护功能尤其重要。

一个不安全的电源不但不能保证电脑的稳定工作，出起事故来更有“株连九族”之特效，小编就遇到过电源冒烟，让主板、显卡、SCSI卡、网卡一同陪葬的惨事∶－(。

ATX电源的电路结构较复杂，各部分电路不但在功能上相互配合、相互渗透，且各电路参数设置非常严格，稍有不当则电路不能正常工作。

为了达到相应的安全要求，在A TX电源中设置了大量的保护电路，一旦电源中有元器件出现故障或输出电压异常或负载过重时，能够进入保护状态，防止故障范围扩大对主机造成更大的损失。

但是，当保护电路自身有了问题，则无疑会加深故障的复杂性。

了解了ATX电源中的保护电路，对消除采购时的盲目性，帮助在使用中及时处理A TX电源出现的故障，更好地维护电脑，无疑有着积极的作用.保险丝是电子电路中最基本的保护元件，在ATX电源中，保险丝接在输入电路的前端，一般安装在电路板上的插座内，以方便替换。

它的作用就是在输入电流超过了保险丝的额定电流时，保险丝及时熔断，切断交流电源，防止故障进一步扩大。

电路中出现过电流的原因不同，导致保险丝损坏的状况也不一样。

当保险丝出现玻壳爆裂、发黑、发亮等现象时，说明电源中有元件严重短路，产生的大电流导致保险丝在瞬间烧毁，由于在短时间内产生了大量的热，使保险丝在瞬间高温气化，气化的铅在玻壳上形成了一层发黑、发亮的镀层，严重时会使玻壳爆裂；若保险丝只是在一端熔断，说明保险丝遭受了瞬间大电流脉冲冲击，电路中不一定有元件损坏，也可能是外界电压突然升高，导致输入电流增大所致；若保险丝在中间部位出现断裂现象，说明电路中有过持续一个阶段的大电流，一般是电路中有元件损坏导致输入电流变大所致。

为了承受开机时较大的冲击电流，ATX电源中的保险丝的熔断电流多选在5A（5A/220V）左右，而实际上，除了开机时冲击电流较大外，电源实际工作时的最大电流不超过2A。

TL494 ATX开关电源工作原理与维修技巧a一、原理分析1.待机电源待机电源又称辅助电源，电路见附图。

自激振荡部分由Q03,T3,C14,D04,2R21,2R22,2R4等元件组成;稳压部分由IC5(电压基准源),IC1(光祸),Q4(PWM)等元件组成;保护和尖峰吸收部分由Q4,2823、2R10,C02及2R5、C05A,D06等元件组成。

可见待机电源的构成与部分彩电开关电源(带光祸的)基本一致，详细工作过程也大致相同。

T3次级，一路由DOIA和C09整流滤波输出十22V,为驱动电路T2初级和IC2 (TIA94CN )?脚提供工作电压。

一路由DOf、C03、IA, C05整流滤波输出+5VSB (Stand By)，由一根紫色导线经ATX插头送到主板上“电源监控部件”电路，为该电路提供待机电压。

别看待机电源结构简单，在微机系统中却占据着重要地位，一方面它给主控PWM电路和担任多种信号处理的四比较器供电，保障ATX开关电源自行运转;另一方面，它又像永不熄灭的“火种”，向主机提供待机电压。

2.主开关电源)主控PWM型集成电路TL494CN简介TLA94CN内部由振荡器、“死区”比较器、PWM(1比较器、两个误差放大器1和2、触发器、逻辑门、三极管Q1,Q2,基准电压调节器以及由两个滞回比较(器施密特触发器)组成的欠压封锁电路等部分组成。

其中?脚、?脚外接定时电容和定时电阻;由触发器和逻辑门构成的逻辑电路由?脚控制输出方式，在电脑ATX开关电源中(13)脚接5V基准电压，使内部三极管QI,Q2工作在推挽输出方式;基准电压调节器将待机电源经(12)脚提供的22V工作电压转换为5V基准电压，由(14)脚输出。

(2)脉宽调制与驱动电路得到主机启动指令后IC2(TL494CN)立刻由待机状态转人工作状态，?脚、?脚输出相位差为1800的PWM信号，使17初级一侧的Q1,Q2轮流导通或截止，并经T2次级L3 ,LA绕组的藕合，驱动QO1,Q02也为轮流导通或截止，共处于“双管推挽”工作方式。

LWT2005 [TL494(KA7500)+LM339] ATX电源电路工作原理与维修随着电脑的逐渐普及和深入到家庭，显示器已经成为维修界的一个亮点，ATX开关电源又将成为维修界的一个新的亮点。

本文以市面上最常见的LWT2005型开关电源供给器为例，详细讲解最新ATX开关电源的工作原理和检修方法，对其它型号的开关电源供给器，也借此起到一个抛砖引玉的作用。

一、概述ATX开关电源的主要功能是向计算机系统提供所需的直流电源。

一般计算机电源所采用的都是双管半桥式无工频变压器的脉宽调制变换型稳压电源。

它将市电整流成直流后，通过变换型振荡器变成频率较高的矩形或近似正弦波电压，再经过高频整流滤波变成低压直流电压的目的。

其外观图和部构造实物图见图1和图2所示。

ATX开关电源的功率一般为250W～300W，通过高频滤波电路共输出六组直流电压：+5V〔25A〕、—5V〔0.5A〕、+12V(10A)、—12V〔1A〕、+3.3V〔14A〕、+5VSB〔0.8A〕。

为防止负载过流或过压损坏电源，在交流市电输入端设有保险丝，在直流输出端设有过载保护电路。

二、工作原理ATX开关电源，电路按其组成功能分为：输入整流滤波电路、高压反峰吸收电路、辅助电源电路、脉宽调制控制电路、PS信号和PG信号产生电路、主电源电路及多路直流稳压输出电路、自动稳压稳流与保护控制电路。

参照实物绘出整机电路图，如图3所示。

1、输入整流滤波电路只要有交流电AC220V输入，ATX开关电源无论是否开启，其辅助电源就会一直工作，直接为开关电源控制电路提供工作电压。

如图4所示，交流电AC220V经过保险管FUSE、电源互感滤波器L0，经BD1—BD4整流、C5和C6滤波，输出300V左右直流脉动电压。

C1为尖峰吸收电容，防止交流电突变瞬间对电路造成不良影响。

TH1为负温度系数热敏电阻，起过流保护和防雷击的作用。

L0、R1和C2组成Π型滤波器，滤除市电电网中的高频干扰。

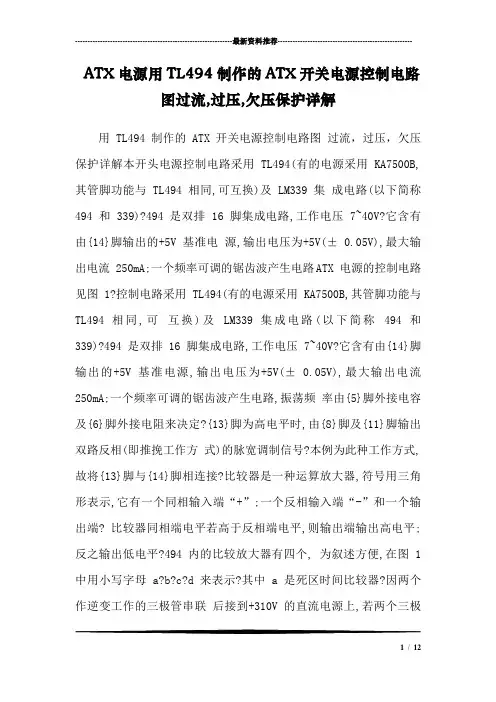

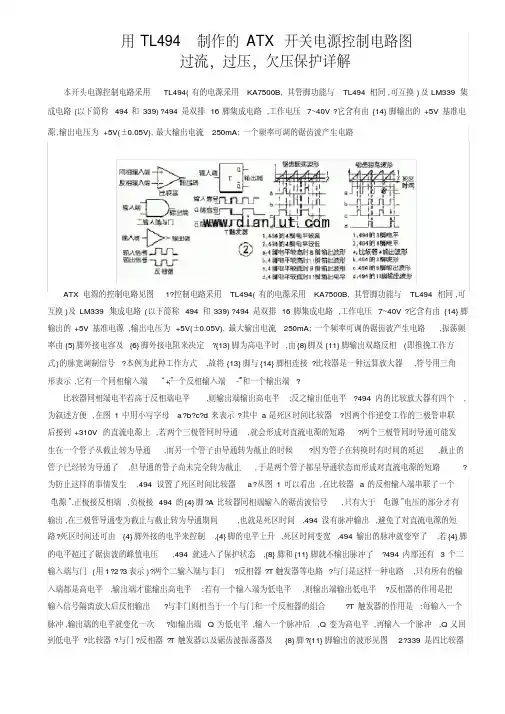

---------------------------------------------------------------最新资料推荐------------------------------------------------------ATX电源用TL494制作的ATX开关电源控制电路图过流,过压,欠压保护详解用 TL494 制作的 ATX 开关电源控制电路图过流，过压，欠压保护详解本开头电源控制电路采用 TL494(有的电源采用 KA7500B,其管脚功能与 TL494 相同,可互换)及 LM339 集成电路(以下简称494 和 339)?494 是双排 16 脚集成电路,工作电压 7~40V?它含有由{14}脚输出的+5V 基准电源,输出电压为+5V(± 0.05V),最大输出电流 250mA;一个频率可调的锯齿波产生电路ATX 电源的控制电路见图 1?控制电路采用 TL494(有的电源采用 KA7500B,其管脚功能与TL494 相同,可互换)及LM339 集成电路(以下简称494 和339)?494 是双排 16 脚集成电路,工作电压 7~40V?它含有由{14}脚输出的+5V 基准电源,输出电压为+5V(± 0.05V),最大输出电流250mA;一个频率可调的锯齿波产生电路,振荡频率由{5}脚外接电容及{6}脚外接电阻来决定?{13}脚为高电平时,由{8}脚及{11}脚输出双路反相(即推挽工作方式)的脉宽调制信号?本例为此种工作方式,故将{13}脚与{14}脚相连接?比较器是一种运算放大器,符号用三角形表示,它有一个同相输入端“+”;一个反相输入端“-”和一个输出端? 比较器同相端电平若高于反相端电平,则输出端输出高电平;反之输出低电平?494 内的比较放大器有四个, 为叙述方便,在图 1 中用小写字母 a?b?c?d 来表示?其中 a 是死区时间比较器?因两个作逆变工作的三极管串联后接到+310V 的直流电源上,若两个三极1/ 12管同时导通,就会形成对直流电源的短路?两个三极管同时导通可能发生在一个管子从截止转为导通,而另一个管子由导通转为截止的时候?因为管子在转换时有时间的延迟,截止的管子已经转为导通了,但导通的管子尚未完全转为截止,于是两个管子都呈导通状态而形成对直流电源的短路? 为防止这样的事情发生,494 设置了死区时间比较器 a?从图 1 可以看出,在比较器 a 的反相输入端串联了一个“电源”,正极接反相端,负极接 494 的{4}脚?A 比较器同相端输入的锯齿波信号,只有大于“电源”电压的部分才有输出,在三极管导通变为截止与截止转为导通期间,也就是死区时间,494 没有脉冲输出,避免了对直流电源的短路?死区时间还可由{4}脚外接的电平来控制,{4}脚的电平上升,死区时间变宽,494 输出的脉冲就变窄了,若{4}脚的电平超过了锯齿波的峰值电压,494 就进入了保护状态,{8}脚和{11}脚就不输出脉冲了?494 内部还有 3 个二输入端与门(用1?2?3 表示)?两个二输入端与非门?反相器?T 触发器等电路?与门是这样一种电路,只有所有的输入端都是高电平,输出端才能输出高电平;若有一个输入端为低电平,则输出端输出低电平?反相器的作用是把输入信号隔离放大后反相输出?与非门则相当于一个与门和一个反相器的组合?T 触发器的作用是:每输入一个脉冲,输出端的电平就变化一次?如输出端 Q 为低电平,输入一个脉冲后,Q 变为高电平,再输入一个脉冲,Q 又回到低电平?比较器?与门?反相器?T 触发器以及锯齿波振荡器及{8}脚?{11}脚输出的波形见图 2?339 是四比较器---------------------------------------------------------------最新资料推荐------------------------------------------------------ 集成电路?按管脚的顺序把内部四个比较器设为 A?B ?C ?D 比较器?494 和 339 再配合其他电路,共同完成 ATX 电源的稳压,产生PW-OK 信号及各种保护功能?过流保护过压保护一?产生 PW-OK 信号PC 主机要求各路电源稳定之后才工作,以保护各元器件不致因电压不稳而损坏,故设置了 PW-OK 信号(约 +5V),主机在获得此信号后才开始工作?接通电源时,要求 PW-OK 信号比± 5V?± 12V?+3.3V 电源延迟数百毫秒才产生,关机时 PW-OK 信号应比直流电源先消失数百毫秒,以便主机先停止工作,硬盘的磁头回复到着陆区,以保护硬盘? ATX 电源接通市电后,辅助电源立即工作?一方面输出+5VSB 电源,同时向 494 的{12}脚提供十几伏到二十多伏的直流电源?494 从{14}脚输出+5V 基准电源,锯齿波振荡器也开始起振工作?若主机未开机,PS-ON 信号为高电平,经 R37 使 339 的 B 比较器{6}脚亦为高电平,因电阻 R37 小于 R44,{6}脚电平高于{7}脚电平,B 比较器输出端{1}脚输出低电平,经 D36 的钳位作用,A 比较器的反相端{4}脚亦为低电平,其电平低于同相端{5}脚的电平,输出端{2}脚呈高电平,经 R41 使 494 的{4}脚为高电平,故 494 内部的死区时间比较器 a 输出低电平,与门 1 也因此输出低电平并进而使与门 2 和与门 3 输出低电平,封锁了振荡器的输出,{8}脚?{11}脚无脉冲输出,ATX 电源无± 5V?± 12V?+3.3V 电源输出,主机处于待机状态?因+5V?+12V 电源输出为零,经电阻 R15?R16 使 494 的{1} 脚电平亦为零,494 的 c 比较器的输出端{3}脚输出亦为零,经 R48 使 339 的{9}脚亦3/ 12为零电平,故 339 的 C 比较---------------------------------------------------------------最新资料推荐------------------------------------------------------器的输出端{14}脚为零电平?另外,339 的{1}脚低电平信号因 D34 的钳位作用,也使{14}脚为低电平,经 R50 和 R63 使{11}脚亦为低电平?因此 D 比较器的输出端{13}脚为低电平,也就是 PW-OK 信号为低电平,主机不会工作?开启主机时,通过人工或遥控操作闭合了与 PS-ON 相关的开关,PS-ON 呈低电平,经 R37 使 339 的反相端{6} 脚为低电平,B 比较器{1}脚输出高电平,D35?D36 反偏截止,A 比较器的输出电平则由{5}脚与{4}脚的电平决定? 正常工作时,{5}脚电平低于{4}脚电平,{2}脚输出低电平,经 R41 送到 494 的{4}脚,使{4}脚的电平变为低电平,锯齿波振荡信号可以从死区时间比较器 a 输出脉冲信号,另一方面,振荡信号送到了 PWM 比较器 b 的同相输入端,PWM 比较器输出的脉冲信号的宽度,则是由 494 的{1}脚的电平(也就是负载的大小)与{16}脚的电平来决定 ?PWM 比较器输出的脉冲信号,最后经缓冲放大器放大后,从{8}?{11}脚输出脉冲信号,ATX 电源向主机输出± 5V ?± 12V?+3.3V 电源?此过程因 C35 的充电有数百毫秒的延时,但对主机开机并无影响?494 的{1}脚从+5V?+12V 经取样电阻 R15?R16 得到电压,其电平略高于{2}脚电平,{3}脚输出高电平,经 R48 使 339 的{9}脚得到高电平, 其电平高于{8}脚电平,因而{14}脚输出高电平,此电平经 R50 与基准+5V 电源经 R64 共同对 C39 充电,经数百毫秒后,{11}脚电平升到高于{10}脚电平时,D 比较器{13}脚输出高电平,此电平经 R49 反馈至{11}脚,维持{11}脚处于高电平状态,故{13}脚输出稳定的高电平5/ 12PW-OK 信号,主机检测到此信号后即开始正常工作? 关机时,主机内开关使 PS-ON 呈高电平,此时 339 的{6}脚电平高于{7}脚,{1}脚输出低电平,因二极管 D34 的钳位作用,{14}脚呈低电平,C39 对 C 比较器及 B 比较器放电,很快{11}脚呈低电平,{13}脚输出低电平,即PW-OK 信号呈低电平?在 339 的{1}脚为低电平时,经 D36 使{4}臆脚为低电平,{2}脚输出高电平,经 R41 传送到 494 的{4}脚,但因C35 电位不能突变,经数百毫秒的放电后方使 494 的{4}脚转为高电平,从而封锁正负脉冲的输出 ,主机进入待机状态?上述的过程中,关机时 C39 和 C35 都要放电,但因放电时间常数不同,C39 放电较快,故 PW-OK 信号先于各电源变成低电平,满足了主机关机的需要?此外,关机时因各路输出电源的电解电容放电需要时间,也使 PW-OK 信号先于各电源回到低电平? 二?稳压 494 的{2}脚经 R47 与基准电压+5V 相连,维持较好的稳定电压,而{1}脚则与取样电阻 R15?R16 与+5V? +12V 相连接,正常的情况下,{1}脚电平与{2}脚电平相等或略高?当输出电压升高时(无论+5V 或+12V),{1}脚电平高于{2}脚电平,c 比较器输出误差电压与锯齿波振荡脉冲在 PWM 比较器 b 进行比较使输出脉冲宽度变窄, 输出电压回落到标准值,反之则促使振荡脉冲宽度增加,输出电压回升?由于 494 内的放大器增益很高,故稳压精度很好?从稳压的原理,我们可以得到 ATX 电源输出电压偏高或偏低的维修方法?如果输出电压偏低,可在 494 的{1}脚对地并联电阻,或是把 R47 的电阻增大?要是电源的输出偏高,则可在{2}脚对地并联电阻,也可以用增大 R33 或取下 R69?R35 来降低输出电压?---------------------------------------------------------------最新资料推荐------------------------------------------------------ 三?过流保护过流保护的原理是基于负载愈大,Q3?Q4 集电极的脉冲电压也愈高,也即是R13(1.5kΩ)上的电压也愈高,从这里采样经D14 整流和 C36 滤波,再经 R54?R55 并联电阻与 R51?R56?R58 等组成的分压电路送到 494 的{16} 脚?随着负载的加重,{16}脚的电平也随之上升,当超过{15}脚的电平时,误差放大器输出的误差电压促使调制脉冲的宽度变窄从而使负载电流减小?另外,从 R56?R58 并联电阻获得的分压再经 R52 送到 339 的{5}脚,当{5} 脚的电平超过{4}脚时,{2}脚即输出高电平送到 494 的{4}脚,494 停止输出脉冲信号,终止± 5V?± 12V?+3.3V 电源的输出,达到过流及短路保护的目的?需要说明的是:494 的{16}脚电平的高低只能改变输出脉冲的宽度,但不影响 494 的{4}脚电平状态,而 339 的{5}脚电平一旦超过{4}脚的电平,339 的{2}脚就送出高电平去封锁 449 的脉冲输出,终止± 5V?± 12V?+3.3V 电源的输出,同时{2}脚的高电平经R59 和二极管 D39 反馈到{5}脚,维持{5}脚处7/ 12于高电平状态,此时若过载或短路状态消失,494 的{4}脚仍维持高电平,± 与± 5V 12V?+3.3V 电源仍不能输出,只有切断交流市电的输入,再重新接通交流电,方可再次开机? 四?过压保护过电压保护由R17 和稳压管 Z02 并联电路从+5V 采样,经 D37 送到 339 的{5}脚?若+5V 电源由于某种原因升高,339 的{5}脚电平也会随之升高,当超过{4}脚电平时,{2}脚即送出高电平去 494 的{4}脚,封锁± 5V?± 12V? +3.3V 电源的输出,达到过电压保护的目的?正常工作时,R17 上的压降不大,Z02 截止送到{5}脚的电压较低,若 +5V 电源的电压上升,使 R17 上的压降超过 Z02 的稳压值,Z02 导通,+5V 电源上升后的电压值全部加到 339 的 {5}脚上,促使其快速封锁 494 脉冲的输出,以保护电源五?欠压保护欠压保护从-5V 的 D32 及-12V 处的 R14 取样,经 R34 和 D37 送到 339 的{5}脚?若因某种原因使输出电压过低时,-12V 及-5V 电压的负值也会随之减小,也就是电压值上升,经R34 及D37 送往339 的{5}脚使电平上升,339 的{2}脚送出高电平到 494 的{4}脚,从而封锁 449 脉冲的输出,实现欠压保护?二极管 D32 在导通时,其电压降与通过的电流基本无关,保持在 0.6V~0.7V,于是-5V 电压的减少量会全部传送到D32 的负端,提高了欠压保护的灵敏度?六?电源保护电路故障的维修从上面的叙述中可以了解到,各种保护电路最终都是通过控制339 的{5}脚电平来控制 494 的{4}脚电平实现的?正常工作时,339 的{5}脚电平低于 339 的{4}脚电平,339 的{2}脚输出低电平,使494 的{4}脚呈低电平状态 (约为 0.25V)?若 339 的{5}脚电平高于---------------------------------------------------------------最新资料推荐------------------------------------------------------ 339 的{4}脚电平,339 的{2}脚输出高电平,于是 494 的{4}脚变为高电平, 电源就进入了保护状态,终止各路电源的输出?因此 ATX 电源出了故障,若电源的整流?滤波?逆变以及辅助电源均完好,则要检查 339 的{4}?{5}脚的电平?若是{5}脚电平高于{4}脚的电平,表示电源进入了保护状态?下一步则找出是什么原因使电源进入了保护状态?可检查与 339 的{5}脚相连各支路另一端的电压是不是比{5}脚电压高, 高出{5}脚电压的支路就是故障所在的支路?另外,也可以用断开与{5}脚相连的一个个支路,若是断开某一条支路后{5}脚的电平正常了,那么故障就出在这一条支路上?再沿着这条支路往下查,很快就可以把故障排除?下面通过两个实例来加以说明? 1.一台SLPS-250ATXC 电源的输出电压偏低?空载下,+5V 电源的电压只有+1.8V,其他各路电压也按比例同样下降?电源是采用 TL494 及LM339 集成电路的典型 ATX 电路?检查 494 的{4}脚电压为+2.6V?电路似乎处于保9/ 12护状态?但保护状态时各路输出的电压均应为零,而现在却是正常电压的三分之一,令人费解?试着把 494 的第{4} 脚接地,电源立即输出正常?{4}脚接地就正常工作,说明 494 并未损坏,问题可能出在339 以及有关的电路?用万用表查 339 管脚的电压,当查到第{4}脚及{7}脚时,各路电源均正常了?甚至只用一条表笔去碰{7}脚或{4}脚,也可使电源恢复正常工作?这等于在{4}脚或{7}脚上加了一条“天线”,天线接收了外来信号电源就工作正常了!我试了试天线的长度,40 厘米以下对电源不起作用,长度增加了,输出电压也随着增加,达到 1 米左右时,输出电压就正常了,494 的{4}脚电压也恢复到0V?但电源要用“天线”才能工作,说明还有故障未找到?再检查 339 的{4}脚与{5} 脚的电压,{5}脚电压为 2.4V,{4}脚的电压为 1.2V,输出端{2}脚的电压为 2.9V?(这部分电路见图 3)?但是 339 的 {2}脚高电位,必须由{5}脚电位高于{4}脚的电位时才能产生,那{5}脚最初的高电位是怎么来的?把与{5}脚相连的各支路断开试一试?在断开 c 支路以后,电源就正常了?沿着 D2 往下找,最后在+3.3V 电源处对地接一个1000μF 的电容时,电源就正常了?再检查+3.3V 电源原来的滤波电容,发现已经失效?更换电容后?494 的{4}脚电压恢复正常,用表笔去碰触 339 的{4}脚或{7}脚也不起作用,问题得到了解决?为什么+3.3V 电源的滤波电容失效会造成输出电压偏低?+3.3V 电源在没有电容滤波时,输出的直流电源中含有很强的由逆变功率管输出的脉冲成分,通过 D3 及 D2 送到 LM339 的{5}脚,使{5}脚的电平高于{4}脚的电平,电源进入了保护状态?从+20V 电源经---------------------------------------------------------------最新资料推荐------------------------------------------------------R3?D1 ?R2 和三个并联电阻到接地的支路中,三个电阻并联后的电阻值是 2.43kΩ,再略去其他支路的影响,可以估算出 {5}脚的电压大约是 2.3V,因二极管 D1 的钳位作用,{2}脚输出电压只能在 2.9V 左右,经 R1 送到 TL494 的{4}脚, 减去电阻 R1 的降压,494 的{4}脚电压就是 2.6V 了?在此电压下,494 会输出较窄的脉冲,于是在空载下,+5V 电源有约 1.8V 的电压输出?解决的办法可在 d 支路中串联一个47kΩ 的电阻,并把 R2 由 3.9kΩ 换成100kΩ 就行了?经这样处理后,不论是正常工作或是保护状态,各路电源的输出电压和各管脚的电压均正常了?而 R2 电阻的改动,也不会影响电源的过载保护性能?至此,电源的故障才完全得到了解决(爱好者手中若有SLPS-250ATXC 电源,可参考此例加一个47kΩ 电阻以提高电源的保护性能)? 为什么 339 的{4}脚加了天线会正常工作呢?这是{2}脚经D1 反馈到{5}脚后,产生了轻微的高频寄生振荡?{4}脚或{7}脚接了天线以后,破坏了电路的振荡条件,使{4}脚的电压升高,当超过{5}脚的电压时,{2}脚送出 0V 的低电平信号到 494 的{4}脚,电源就工作正常了?同样,在 D1 支路中串联了47kΩ 电阻后,增加了阻尼因数,破坏了电路的振荡条件,电源也就正常了?此时若取下+3.3V 电源处新加的电解电容,通电后,电源会立即进入保护状态,各路电源都没有输出?2.一台新时代 HY-ATX300 电源,空载时输出电压正常,但不能带动负载?检查 494 各个管脚的电压,发现{12}脚的电压只有 10V,这是造成不能带动负载的原因?在辅助电源逆变变压器 T311/ 12的初级线圈 1 加上 16.5V 的高频电压,测得次级+5VSB 挡线圈 3 的电压是 0.9V,向 494 集成电路{12}脚供电线圈 4 的电压为 1.5V,约是+5VSB 挡线圈电压的 1.7 倍?电源的+5VSB 电源是直接从线圈3 经整流和滤波后得到,+5VSB 电源的稳压则是借助 WD431 稳压集成电路和光电耦合器反馈回逆变三极管得到的,如图 4 所示?由此可以算出线圈 4 的电压为5×1.7=8.5V,因负载较轻,经电容滤波后的电压就是 10V 左右了?由此说明 T3 脉冲变压器线圈 4 的匝数少了? 拆开 T3 变压器,得到各绕组的匝数为:初级2×110 匝;反馈绕组10 匝;+5VSB 绕组 12 匝;绕组 4 的匝数是 8 匝? 重新绕制绕组 4,把匝数由原来的 8 匝增加到 20 匝,其余绕组的匝数不变?绕好后上机实验,494 集成电路{12} 脚的电压上升到 17V,电源的输入功率可达 130W,故障排除?从故障现象看,可能是工厂生产时将变压器装错了 ?。

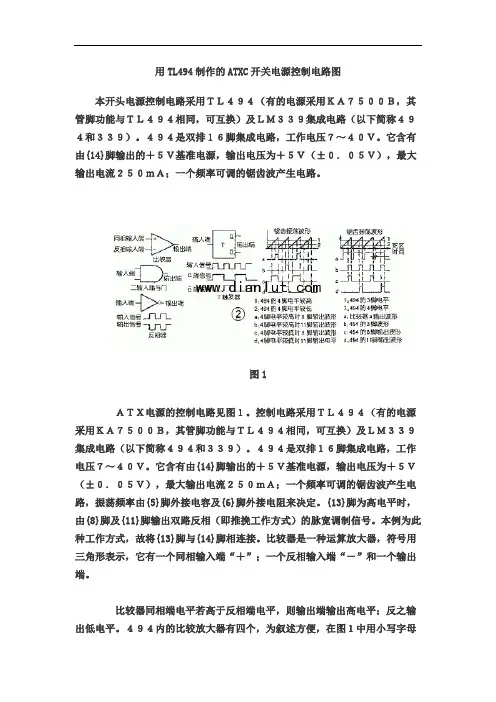

用TL494制作的ATXC开关电源控制电路图本开头电源控制电路采用ＴＬ４９４（有的电源采用ＫＡ７５００Ｂ，其管脚功能与ＴＬ４９４相同，可互换）及ＬＭ３３９集成电路（以下简称４９４和３３９）。

４９４是双排１６脚集成电路，工作电压７～４０Ｖ。

它含有由{14}脚输出的＋５Ｖ基准电源，输出电压为＋５Ｖ（±０．０５Ｖ），最大输出电流２５０ｍＡ；一个频率可调的锯齿波产生电路。

图1ＡＴＸ电源的控制电路见图１。

控制电路采用ＴＬ４９４（有的电源采用ＫＡ７５００Ｂ，其管脚功能与ＴＬ４９４相同，可互换）及ＬＭ３３９集成电路（以下简称４９４和３３９）。

４９４是双排１６脚集成电路，工作电压７～４０Ｖ。

它含有由{14}脚输出的＋５Ｖ基准电源，输出电压为＋５Ｖ（±０．０５Ｖ），最大输出电流２５０ｍＡ；一个频率可调的锯齿波产生电路，振荡频率由{5}脚外接电容及{6}脚外接电阻来决定。

{13}脚为高电平时，由{8}脚及{11}脚输出双路反相（即推挽工作方式）的脉宽调制信号。

本例为此种工作方式，故将{13}脚与{14}脚相连接。

比较器是一种运算放大器，符号用三角形表示，它有一个同相输入端“＋”；一个反相输入端“－”和一个输出端。

比较器同相端电平若高于反相端电平，则输出端输出高电平；反之输出低电平。

４９４内的比较放大器有四个，为叙述方便，在图１中用小写字母ａ、ｂ、ｃ、ｄ来表示。

其中ａ是死区时间比较器。

因两个作逆变工作的三极管串联后接到＋３１０Ｖ的直流电源上，若两个三极管同时导通，就会形成对直流电源的短路。

两个三极管同时导通可能发生在一个管子从截止转为导通，而另一个管子由导通转为截止的时候。

因为管子在转换时有时间的延迟，截止的管子已经转为导通了，但导通的管子尚未完全转为截止，于是两个管子都呈导通状态而形成对直流电源的短路。

为防止这样的事情发生，４９４设置了死区时间比较器ａ。

从图１可以看出，在比较器ａ的反相输入端串联了一个“电源”，正极接反相端，负极接４９４的{4}脚。

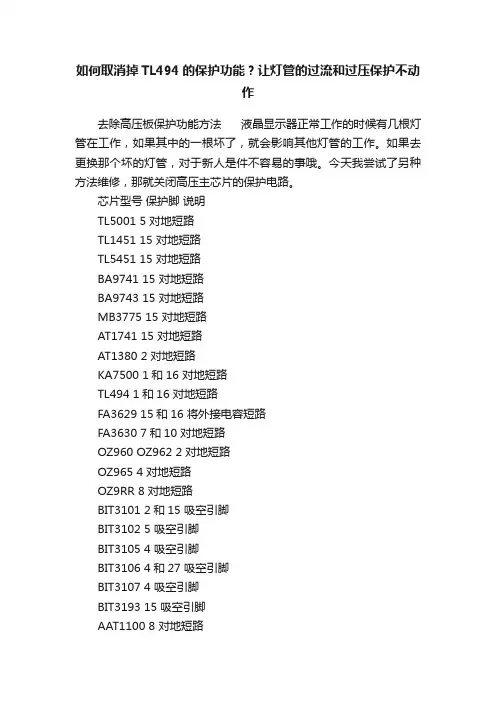

如何取消掉TL494的保护功能？让灯管的过流和过压保护不动作去除高压板保护功能方法液晶显示器正常工作的时候有几根灯管在工作，如果其中的一根坏了，就会影响其他灯管的工作。

如果去更换那个坏的灯管，对于新人是件不容易的事哦。

今天我尝试了另种方法维修，那就关闭高压主芯片的保护电路。

芯片型号保护脚说明TL5001 5 对地短路TL1451 15 对地短路TL5451 15 对地短路BA9741 15 对地短路BA9743 15 对地短路MB3775 15 对地短路AT1741 15 对地短路AT1380 2 对地短路KA7500 1和16 对地短路TL494 1和16 对地短路FA3629 15和16 将外接电容短路FA3630 7和10 对地短路OZ960 OZ962 2 对地短路OZ965 4 对地短路OZ9RR 8 对地短路BIT3101 2和15 吸空引脚BIT3102 5 吸空引脚BIT3105 4 吸空引脚BIT3106 4和27 吸空引脚BIT3107 4 吸空引脚BIT3193 15 吸空引脚AAT1100 8 对地短路AAT1107 15 对地短路常见PWM芯片和高压板专用芯片去保护的方法TL5001 5 对地短路 OZ960 OZ962 2 对地短路TL1451 15 对地短路 OZ965 4 对地短路TL5451 15 对地短路 OZ9RR 8 对地短路BA9741 15 对地短路 BIT3101 2和15 吸空引脚BA9743 15 对地短路 BIT3102 5 吸空引脚MB3775 15 对地短路 BIT3105 4 吸空引脚AT1741 15 对地短路 BIT3106 4和27 吸空引脚AT1380 2 对地短路 BIT3107 4 吸空引脚KA7500 1和16 对地短路 BIT3193 15 吸空引脚TL494 1和16 对地短路 AAT1100 8 对地短路FA3629 15和16 AAT1107 15 对地短路FA3630 7和10 对地短路还有这个三星的高压芯片oz9939GN故障现象：三星19寸宽液晶,闪一下就灭,此芯片保护脚的去掉方法：此芯片与OZ9938极为相似,其3脚为时间控制脚,5脚为电流检测,6脚为电压检测,7脚为过压保护. 去保护的方法有以下三种,根椐电路设计及保护原因不同,可分别采取以下几种方法试验:1.把3脚直接对地短路2.把6脚直接对地短路3.把7脚接地电阻取下不用TL5001 5 对地短路 OZ960 OZ962 2 对地短路TL1451 15 对地短路 OZ965 4 对地短路TL5451 15 对地短路 OZ9RR 8 对地短路OZ9938GN引脚定义①驱动输出端1。

开关电源常用保护电路-过热、过流、过压以及软启动保护电路1 引言随着科学技术的发展,电力电子设备与人们的工作、生活的关系日益密切,而电子设备都离不开可靠的电源,因此直流开关电源开始发挥着越来越重要的作用,并相继进入各种电子、电器设备领域,程控交换机、通讯、电子检测设备电源、控制设备电源等都已广泛地使用了直流开关电源 . 同时随着许多高新技术,包括高频开关技术、软开关技术、功率因数校正技术、同步整流技术、智能化技术、表面安装技术等技术的发展,开关电源技术在不断地创新,这为直流开关电源提供了广泛的发展空间 . 但是由于开关电源中控制电路比较复杂,晶体管和集成器件耐受电、热冲击的能力较差,在使用过程中给用户带来很大不便.为了保护开关电源自身和负载的安全,根据了直流开关电源的原理和特点,设计了过热保护、过电流保护、过电压保护以及软启动保护电路.2 开关电源的原理及特点2.1 工作原理直流开关电源由输入部分、功率转换部分、输出部分、控制部分组成.功率转换部分是开关电源的核心,它对非稳定直流进行高频斩波并完成输出所需要的变换功能.它主要由开关三极管和高频变压器组成.图 1 画出了直流开关电源的原理图及等效原理框图,它是由全波整流器,开关管V ,激励信号,续流二极管 Vp ,储能电感和滤波电容 C 组成.实际上,直流开关电源的核心部分是一个直流变压器.2.2 特点为了适应用户的需求,国内外各大开关电源制造商都致力于同步开发新型高智能化的元器件,特别是通过改善二次整流器件的损耗,并在功率铁氧体( Mn-Zn )材料上加大科技创新,以提高在高频率和较大磁通密度下获得高的磁性能,同时SMT 技术的应用使得开关电源取得了长足的进展,在电路板两面布置元器件,以确保开关电源的轻、小、薄.因此直流开关电源的发展趋势是高频、高可靠、低耗、低噪声、抗干扰和模块化.直流开关电源的缺点是存在较为严重的开关干扰,适应恶劣环境和突发故障的能力较弱.由于国内微电子技术、阻容器件生产技术以及磁性材料技术与一些技术先进国家还有一定的差距,因此直流开关电源的制作技术难度大、维修麻烦和造价成本较高,3 直流开关电源的保护基于直流开关电源的特点和实际的电气状况,为使直流开关电源在恶劣环境及突发故障情况下安全可靠地工作,本文根据不同的情况设计了多种保护电路.3.1 过电流保护电路在直流开关电源电路中,为了保护调整管在电路短路、电流增大时不被烧毁.其基本方法是,当输出电流超过某一值时,调整管处于反向偏置状态,从而截止,自动切断电路电流.如图 2 所示,过电流保护电路由三极管 BG2 和分压电阻R4 、 R5 组成.电路正常工作时,通过 R4 与 R5 的分压作用,使得 BG2 的基极电位比发射极电位低,发射结承受反向电压.于是 BG2 处于截止状态(相当于开路),对稳压电路没有影响.当电路短路时,输出电压为零, BG2 的发射极相当于接地,则 BG2 处于饱和导通状态(相当于短路),从而使调整管 BG1 基极和发射极近于短路,而处于截止状态,切断电路电流,从而达到保护目的.3.2 过电压保护电路直流开关电源中开关稳压器的过电压保护包括输入过电压保护和输出过电压保护.如果开关稳压器所使用的未稳压直流电源(诸如蓄电池和整流器)的电压如果过高,将导致开关稳压器不能正常工作,甚至损坏内部器件,因此开关电源中有必要使用输入过电压保护电路.图 3 为用晶体管和继电器所组成的保护电路,在该电路中,当输入直流电源的电压高于稳压二极管的击穿电压值时,稳压管击穿,有电流流过电阻 R ,使晶体管 T 导通,继电器动作,常闭接点断开,切断输入.输入电源的极性保护电路可以跟输入过电压保护结合在一起,构成极性保护鉴别与过电压保护电路.3.3 软启动保护电路开关稳压电源的电路比较复杂,开关稳压器的输入端一般接有小电感、大电容的输入滤波器.在开机瞬间,滤波电容器会流过很大的浪涌电流,这个浪涌电流可以为正常输入电流的数倍.这样大的浪涌电流会使普通电源开关的触点或继电器的触点熔化,并使输入保险丝熔断.另外,浪涌电流也会损害电容器,使之寿命缩短,过早损坏.为此,开机时应该接入一个限流电阻,通过这个限流电阻来对电容器充电.为了不使该限流电阻消耗过多的功率,以致影响开关稳压器的正常工作,而在开机暂态过程结束后,用一个继电器自动短接它,使直流电源直接对开关稳压器供电,这种电路称之谓直流开关电源的“ 软启动” 电路 .如图 4 ( a )所示在电源接通瞬间,输入电压经整流桥( D1 ~ D4 )和限流电阻 R1 对电容器 C 充电,限制浪涌电流.当电容器 C 充电到约 80 %额定电压时,逆变器正常工作.经主变压器辅助绕组产生晶闸管的触发信号,使晶闸管导通并短路限流电阻 R1 ,开关电源处于正常运行状态.为了提高延迟时间的准确性及防止继电器动作抖动振荡,延迟电路可采用图 4 ( b )所示电路替代 RC 延迟电路.3.4 过热保护电路直流开关电源中开关稳压器的高集成化和轻量小体积,使其单位体积内的功率密度大大提高,因此如果电源装置内部的元器件对其工作环境温度的要求没有相应提高,必然会使电路性能变坏,元器件过早失效.因此在大功率直流开关电源中应该设过热保护电路.本文采用温度继电器来检测电源装置内部的温度,当电源装置内部产生过热时,温度继电器就动作,使整机告警电路处于告警状态,实现对电源的过热保护.如图5 ( a )所示,在保护电路中将 P 型控制栅热晶闸管放置在功率开关三极管附近,根据 TT102 的特性(由 Rr 值确定该器件的导通温度, Rr 越大,导通温度越低),当功率管的管壳温度或者装置内部的温度超过允许值时,热晶闸管就导通,使发光二极管发亮告警.倘若配合光电耦合器,就可使整机告警电路动作,保护开关电源.该电路还可以设计成如图 5 ( b )所示,用作功率晶体管的过热保护,晶体开关管的基极电流被 N 型控制栅热晶闸管 TT201 旁路,开关管截止,切断集电极电流,防止过热.4 小结文中主要讨论了直流开关电源内部器件的各种保护方式,并介绍了一些具体电路.对一个给定的直流开关电源来说,保护电路是否完善并按预定设置工作,对电源装置的安全性和可靠性至关重要.因为开关电源的保护方案和电路结构具有多样性,所以对具体电源装置而言,应选择合理的保护方案和电路结构.在实际应用中,通常选用几种保护方式加以组合的方式构成完善的保护系统,确保直流开关电源的正常工作.。

ＡＴＸ电源的控制电路见图１。

控制电路采用ＴＬ４９４（有的电源采用ＫＡ７５００Ｂ，其管脚功能与ＴＬ４９４相同，可互换）及ＬＭ３３９集成电路（以下简称４９４和３３９）。

４９４是双排１６脚集成电路，工作电压７～４０Ｖ。

它含有由{14}脚输出的＋５Ｖ基准电源，输出电压为＋５Ｖ（±０．０５Ｖ），最大输出电流２５０ｍＡ；一个频率可调的锯齿波产生电路，振荡频率由{5}脚外接电容及{6}脚外接电阻来决定。

{13}脚为高电平时，由{8}脚及{11}脚输出双路反相（即推挽工作方式）的脉宽调制信号。

本例为此种工作方式，故将{13}脚与{14}脚相连接。

比较器是一种运算放大器，符号用三角形表示，它有一个同相输入端“＋”；一个反相输入端“－”和一个输出端。

比较器同相端电平若高于反相端电平，则输出端输出高电平；反之输出低电平。

４９４内的比较放大器有四个，为叙述方便，在图１中用小写字母ａ、ｂ、ｃ、ｄ来表示。

其中ａ是死区时间比较器。

因两个作逆变工作的三极管串联后接到＋３１０Ｖ的直流电源上，若两个三极管同时导通，就会形成对直流电源的短路。

两个三极管同时导通可能发生在一个管子从截止转为导通，而另一个管子由导通转为截止的时候。

因为管子在转换时有时间的延迟，截止的管子已经转为导通了，但导通的管子尚未完全转为截止，于是两个管子都呈导通状态而形成对直流电源的短路。

为防止这样的事情发生，４９４设置了死区时间比较器ａ。

从图１可以看出，在比较器ａ的反相输入端串联了一个“电源”，正极接反相端，负极接４９４的{4}脚。

Ａ比较器同相端输入的锯齿波信号，只有大于“电源”电压的部分才有输出，在三极管导通变为截止与截止转为导通期间，也就是死区时间，４９４没有脉冲输出，避免了对直流电源的短路。

死区时间还可由{4}脚外接的电平来控制，{4}脚的电平上升，死区时间变宽，４９４输出的脉冲就变窄了，若{4}脚的电平超过了锯齿波的峰值电压，４９４就进入了保护状态，{8}脚和{11}脚就不输出脉冲了。

ATX电源原理图。

可能你的电源和这个不一样哦。

经典的TL494调压调流原理调压过程1、去除TL494 1脚和2脚原来所有电路。

2、去除5V连1脚的采样电阻。

3、去除所有的3.3V、5V 、12V、-5V 、-12V过压、欠压电路。

4、辅助电源取电，用7812给电源风扇供电。

调流过程1、去掉tl494 15脚的任何连接，去掉16脚连接的两个电阻。

2、电流取样电阻用康铜丝，我用的是水泥电阻精度不大。

3、确定你的最大电流。

用你电源的总功率除以最高电压。

比如你的电源总功率是300W。

你的电源是0V-24V可调。

那么最大电流就是300W 除以24V 等于12.5A。

4、根据经典调压图，焊好所有的东西。

下面是计算工具，下一个吧。

希望对大家的改造有帮助。

THE END。

电脑ATX电源改造成可调输出大功率电源，可以给手机电瓶充电。

家里旧的ATX电源有好几个放在那里没用可惜了，所以想着怎么利用起来。

网上查了一些资料动手。

先画了要改造电源的电路图点击查看原图(121.28 KB)点击查看原图(121.28 KB)下载次数: 6阅读权限: 2552011-11-07 13:21这种电源基本上多是有调制芯片TL494加上保护芯片393组成。

要改制成可调的需要把保护的那部分电路全部隔离。

因为这个部分是为原先固定电压设计的。

上个tl494芯片的原理图[每日热点]:【新车作业】犀利大灯流畅车身线条起亚K3提车有感回复本帖举报评分那年匆匆加关注| 发短消息黄金长老财产: 2699 爱卡币帖子: 1716帖查看>>注册: 2010-01-22来自: 北京|北京状态: 离线2楼发表于2011-11-07 13:26达人又来了[每日热点]:【新车作业】犀利大灯流畅车身线条起亚K3提车有感回复本帖举报评分飞人18 3楼发表于2011-11-07 13:29加关注 | 发短消息引用:原帖由 那年匆匆 于 11-11-07 13:26 发表达人又来了郁闷我还没发完啊，被你抢了。

电脑ATX电源控制电路的工作原理ＡＴＸ电源的控制电路见图１。

控制电路采用ＴＬ４９４（有的电源采用ＫＡ７５００Ｂ，其管脚功能与ＴＬ４９４相同，可互换）及ＬＭ３３９集成电路（以下简称４９４和３３９）。

４９４是双排１６脚集成电路，工作电压７～４０Ｖ。

它含有由{14}脚输出的＋５Ｖ基准电源，输出电压为＋５Ｖ（±０．０５Ｖ），最大输出电流２５０ｍＡ；一个频率可调的锯齿波产生电路，振荡频率由{5}脚外接电容及{6}脚外接电阻来决定。

{13}脚为高电平时，由{8}脚及{11}脚输出双路反相（即推挽工作方式）的脉宽调制信号。

本例为此种工作方式，故将{13}脚与{14}脚相连接。

比较器是一种运算放大器，符号用三角形表示，它有一个同相输入端“＋”；一个反相输入端“－”和一个输出端。

比较器同相端电平若高于反相端电平，则输出端输出高电平；反之输出低电平。

４９４内的比较放大器有四个，为叙述方便，在图１中用小写字母ａ、ｂ、ｃ、ｄ来表示。

其中ａ是死区时间比较器。

因两个作逆变工作的三极管串联后接到＋３１０Ｖ的直流电源上，若两个三极管同时导通，就会形成对直流电源的短路。

两个三极管同时导通可能发生在一个管子从截止转为导通，而另一个管子由导通转为截止的时候。

因为管子在转换时有时间的延迟，截止的管子已经转为导通了，但导通的管子尚未完全转为截止，于是两个管子都呈导通状态而形成对直流电源的短路。

为防止这样的事情发生，４９４设置了死区时间比较器ａ。

从图１可以看出，在比较器ａ的反相输入端串联了一个“电源”，正极接反相端，负极接４９４的{4}脚。

Ａ比较器同相端输入的锯齿波信号，只有大于“电源”电压的部分才有输出，在三极管导通变为截止与截止转为导通期间，也就是死区时间，４９４没有脉冲输出，避免了对直流电源的短路。

死区时间还可由{4}脚外接的电平来控制，{4}脚的电平上升，死区时间变宽，４９４输出的脉冲就变窄了，若{4}脚的电平超过了锯齿波的峰值电压，４９４就进入了保护状态，{8}脚和{11}脚就不输出脉冲了。

T L494L M339方案A T X电源电路工作原理与维修(总10页)本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.MarchLWT2005 [TL494(KA7500)+LM339] ATX电源电路工作原理与维修随着电脑的逐渐普及和深入到家庭，显示器已经成为维修界的一个亮点，ATX开关电源又将成为维修界的一个新的亮点。

本文以市面上最常见的LWT2005型开关电源供应器为例，详细讲解最新ATX开关电源的工作原理和检修方法，对其它型号的开关电源供应器，也借此起到一个抛砖引玉的作用。

一、概述ATX开关电源的主要功能是向计算机系统提供所需的直流电源。

一般计算机电源所采用的都是双管半桥式无工频变压器的脉宽调制变换型稳压电源。

它将市电整流成直流后，通过变换型振荡器变成频率较高的矩形或近似正弦波电压，再经过高频整流滤波变成低压直流电压的目的。

其外观图和内部结构实物图见图1和图2所示。

ATX开关电源的功率一般为250W～300W，通过高频滤波电路共输出六组直流电压：+5V（25A）、—5V（）、+12V(10A)、—12V（1A）、+（14A）、+5VSB（）。

为防止负载过流或过压损坏电源，在交流市电输入端设有保险丝，在直流输出端设有过载保护电路。

二、工作原理ATX开关电源，电路按其组成功能分为：输入整流滤波电路、高压反峰吸收电路、辅助电源电路、脉宽调制控制电路、PS信号和PG信号产生电路、主电源电路及多路直流稳压输出电路、自动稳压稳流与保护控制电路。

参照实物绘出整机电路图，如图3所示。

1、输入整流滤波电路只要有交流电AC220V输入，ATX开关电源无论是否开启，其辅助电源就会一直工作，直接为开关电源控制电路提供工作电压。

如图4所示，交流电AC220V经过保险管FUSE、电源互感滤波器L0，经BD1—BD4整流、C5和C6滤波，输出300V左右直流脉动电压。

如何取消掉TL494的保护功能？让灯管的过流和过压保护不动作去除高压板保护功能方法液晶显示器正常工作的时候有几根灯管在工作，如果其中的一根坏了，就会影响其他灯管的工作。

如果去更换那个坏的灯管，对于新人是件不容易的事哦。

今天我尝试了另种方法维修，那就关闭高压主芯片的保护电路。

芯片型号保护脚说明TL5001 5 对地短路TL1451 15 对地短路TL5451 15 对地短路BA9741 15 对地短路BA9743 15 对地短路MB3775 15 对地短路AT1741 15 对地短路AT1380 2 对地短路KA7500 1和16 对地短路TL494 1和16 对地短路FA3629 15和16 将外接电容短路FA3630 7和10 对地短路OZ960 OZ962 2 对地短路OZ965 4 对地短路OZ9RR 8 对地短路BIT3101 2和15 吸空引脚BIT3102 5 吸空引脚BIT3105 4 吸空引脚BIT3106 4和27 吸空引脚BIT3107 4 吸空引脚BIT3193 15 吸空引脚AAT1100 8 对地短路AAT1107 15 对地短路常见PWM芯片和高压板专用芯片去保护的方法TL5001 5 对地短路 OZ960 OZ962 2 对地短路TL1451 15 对地短路 OZ965 4 对地短路TL5451 15 对地短路 OZ9RR 8 对地短路BA9741 15 对地短路 BIT3101 2和15 吸空引脚BA9743 15 对地短路 BIT3102 5 吸空引脚MB3775 15 对地短路 BIT3105 4 吸空引脚AT1741 15 对地短路 BIT3106 4和27 吸空引脚AT1380 2 对地短路 BIT3107 4 吸空引脚KA7500 1和16 对地短路 BIT3193 15 吸空引脚TL494 1和16 对地短路 AAT1100 8 对地短路FA3629 15和16 AAT1107 15 对地短路FA3630 7和10 对地短路还有这个三星的高压芯片oz9939GN故障现象：三星19寸宽液晶,闪一下就灭,此芯片保护脚的去掉方法：此芯片与OZ9938极为相似,其3脚为时间控制脚,5脚为电流检测,6脚为电压检测,7脚为过压保护. 去保护的方法有以下三种,根椐电路设计及保护原因不同,可分别采取以下几种方法试验:1.把3脚直接对地短路2.把6脚直接对地短路3.把7脚接地电阻取下不用TL5001 5 对地短路 OZ960 OZ962 2 对地短路TL1451 15 对地短路 OZ965 4 对地短路TL5451 15 对地短路 OZ9RR 8 对地短路OZ9938GN引脚定义①驱动输出端1。

T L494L M339方案A T X电源电路工作原理与维修(总6页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--LWT2005 [TL494(KA7500)+LM339] ATX电源电路工作原理与维修随着电脑的逐渐普及和深入到家庭，显示器已经成为维修界的一个亮点，ATX开关电源又将成为维修界的一个新的亮点。

本文以市面上最常见的LWT2005型开关电源供应器为例，详细讲解最新ATX开关电源的工作原理和检修方法，对其它型号的开关电源供应器，也借此起到一个抛砖引玉的作用。

一、概述ATX开关电源的主要功能是向计算机系统提供所需的直流电源。

一般计算机电源所采用的都是双管半桥式无工频变压器的脉宽调制变换型稳压电源。

它将市电整流成直流后，通过变换型振荡器变成频率较高的矩形或近似正弦波电压，再经过高频整流滤波变成低压直流电压的目的。

其外观图和内部结构实物图见图1和图2所示。

ATX开关电源的功率一般为250W～300W，通过高频滤波电路共输出六组直流电压：+5V（25A）、—5V（）、+12V(10A)、—12V（1A）、+（14A）、+5VSB（）。

为防止负载过流或过压损坏电源，在交流市电输入端设有保险丝，在直流输出端设有过载保护电路。

二、工作原理ATX开关电源，电路按其组成功能分为：输入整流滤波电路、高压反峰吸收电路、辅助电源电路、脉宽调制控制电路、PS信号和PG信号产生电路、主电源电路及多路直流稳压输出电路、自动稳压稳流与保护控制电路。

参照实物绘出整机电路图，如图3所示。

1、输入整流滤波电路只要有交流电AC220V输入，ATX开关电源无论是否开启，其辅助电源就会一直工作，直接为开关电源控制电路提供工作电压。

如图4所示，交流电AC220V经过保险管FUSE、电源互感滤波器L0，经BD1—BD4整流、C5和C6滤波，输出300V左右直流脉动电压。

C1为尖峰吸收电容，防止交流电突变瞬间对电路造成不良影响。

LWT2005 [TL494(KA7500)+LM339] ATX电源电路工作原理与维修随着电脑的逐渐普及和深入到家庭，显示器已经成为维修界的一个亮点，ATX开关电源又将成为维修界的一个新的亮点。

本文以市面上最常见的LWT2005型开关电源供应器为例，详细讲解最新ATX开关电源的工作原理和检修方法，对其它型号的开关电源供应器，也借此起到一个抛砖引玉的作用。

一、概述ATX开关电源的主要功能是向计算机系统提供所需的直流电源。

一般计算机电源所采用的都是双管半桥式无工频变压器的脉宽调制变换型稳压电源。

它将市电整流成直流后，通过变换型振荡器变成频率较高的矩形或近似正弦波电压，再经过高频整流滤波变成低压直流电压的目的。

其外观图和内部结构实物图见图1和图2所示。

ATX开关电源的功率一般为250W～300W，通过高频滤波电路共输出六组直流电压：+5V（25A）、—5V（0.5A）、+12V(10A)、—12V（1A）、+3.3V（14A）、+5VSB（0.8A）。

为防止负载过流或过压损坏电源，在交流市电输入端设有保险丝，在直流输出端设有过载保护电路。

二、工作原理ATX开关电源，电路按其组成功能分为：输入整流滤波电路、高压反峰吸收电路、辅助电源电路、脉宽调制控制电路、PS信号和PG信号产生电路、主电源电路及多路直流稳压输出电路、自动稳压稳流与保护控制电路。

参照实物绘出整机电路图，如图3所示。

1、输入整流滤波电路只要有交流电AC220V输入，ATX开关电源无论是否开启，其辅助电源就会一直工作，直接为开关电源控制电路提供工作电压。

如图4所示，交流电AC220V经过保险管FUSE、电源互感滤波器L0，经BD1—BD4整流、C5和C6滤波，输出300V左右直流脉动电压。

C1为尖峰吸收电容，防止交流电突变瞬间对电路造成不良影响。

TH1为负温度系数热敏电阻，起过流保护和防雷击的作用。

L0、R1和C2组成Π型滤波器，滤除市电电网中的高频干扰。
