避免DC-DC电源输出端带大电容满载启动时发生过流保护的方法

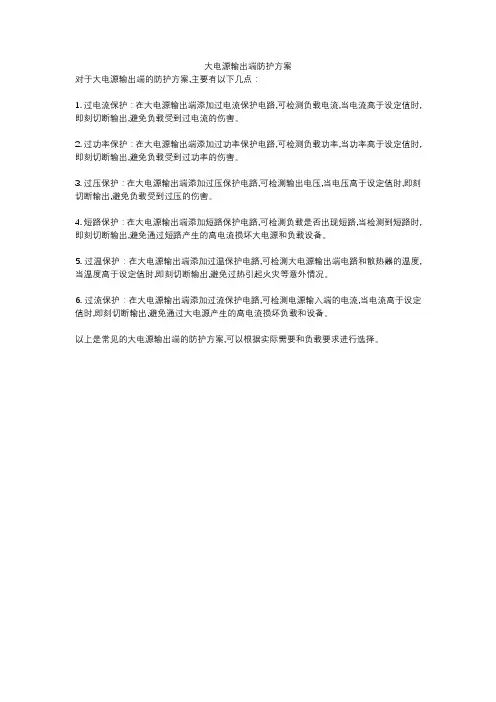

大电源输出端防护方案
对于大电源输出端的防护方案,主要有以下几点：
1. 过电流保护：在大电源输出端添加过电流保护电路,可检测负载电流,当电流高于设定值时,即刻切断输出,避免负载受到过电流的伤害。

2. 过功率保护：在大电源输出端添加过功率保护电路,可检测负载功率,当功率高于设定值时,即刻切断输出,避免负载受到过功率的伤害。

3. 过压保护：在大电源输出端添加过压保护电路,可检测输出电压,当电压高于设定值时,即刻切断输出,避免负载受到过压的伤害。

4. 短路保护：在大电源输出端添加短路保护电路,可检测负载是否出现短路,当检测到短路时,即刻切断输出,避免通过短路产生的高电流损坏大电源和负载设备。

5. 过温保护：在大电源输出端添加过温保护电路,可检测大电源输出端电路和散热器的温度,当温度高于设定值时,即刻切断输出,避免过热引起火灾等意外情况。

6. 过流保护：在大电源输出端添加过流保护电路,可检测电源输入端的电流,当电流高于设定值时,即刻切断输出,避免通过大电源产生的高电流损坏负载和设备。

以上是常见的大电源输出端的防护方案,可以根据实际需要和负载要求进行选择。

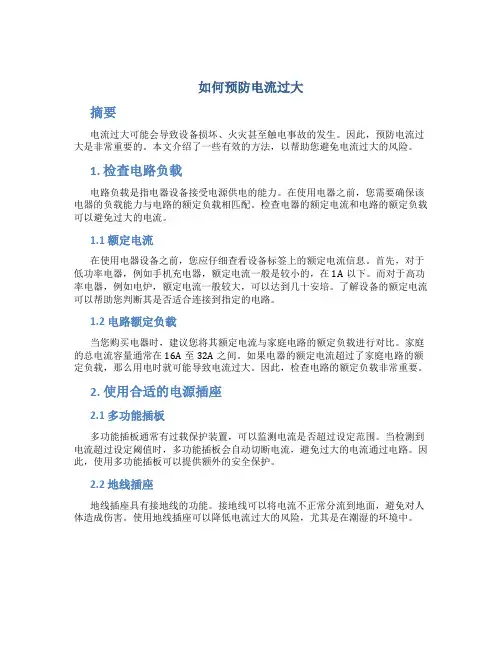

如何预防电流过大摘要电流过大可能会导致设备损坏、火灾甚至触电事故的发生。

因此，预防电流过大是非常重要的。

本文介绍了一些有效的方法，以帮助您避免电流过大的风险。

1. 检查电路负载电路负载是指电器设备接受电源供电的能力。

在使用电器之前，您需要确保该电器的负载能力与电路的额定负载相匹配。

检查电器的额定电流和电路的额定负载可以避免过大的电流。

1.1 额定电流在使用电器设备之前，您应仔细查看设备标签上的额定电流信息。

首先，对于低功率电器，例如手机充电器，额定电流一般是较小的，在1A以下。

而对于高功率电器，例如电炉，额定电流一般较大，可以达到几十安培。

了解设备的额定电流可以帮助您判断其是否适合连接到指定的电路。

1.2 电路额定负载当您购买电器时，建议您将其额定电流与家庭电路的额定负载进行对比。

家庭的总电流容量通常在16A至32A之间。

如果电器的额定电流超过了家庭电路的额定负载，那么用电时就可能导致电流过大。

因此，检查电路的额定负载非常重要。

2. 使用合适的电源插座2.1 多功能插板多功能插板通常有过载保护装置，可以监测电流是否超过设定范围。

当检测到电流超过设定阈值时，多功能插板会自动切断电流，避免过大的电流通过电路。

因此，使用多功能插板可以提供额外的安全保护。

2.2 地线插座地线插座具有接地线的功能。

接地线可以将电流不正常分流到地面，避免对人体造成伤害。

使用地线插座可以降低电流过大的风险，尤其是在潮湿的环境中。

3. 定期检查和保养设备3.1 定期维护定期维护电器设备可以保持其正常运行，并减少电流过大的风险。

清洁设备表面，检查电线是否有损坏以及设备是否存在漏电现象是非常重要的。

此外，还可以请专业人士进行定期检查，以确保电器设备的安全。

3.2 关注老化设备老化设备可能会表现出电流过大的迹象。

在设备使用寿命较长时，电力传输可能变得不稳定，导致电流过大的风险增加。

因此，当设备老化时，需要及时更换。

4. 注意配电盘和插座的负荷平衡4.1 配电盘负荷均衡配电盘是电路系统的重要部分，负责将电能分配到不同的电器设备。

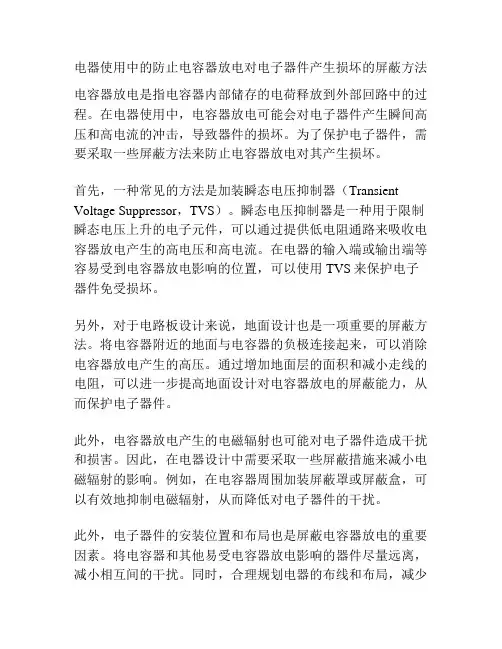

电器使用中的防止电容器放电对电子器件产生损坏的屏蔽方法电容器放电是指电容器内部储存的电荷释放到外部回路中的过程。

在电器使用中，电容器放电可能会对电子器件产生瞬间高压和高电流的冲击，导致器件的损坏。

为了保护电子器件，需要采取一些屏蔽方法来防止电容器放电对其产生损坏。

首先，一种常见的方法是加装瞬态电压抑制器（Transient Voltage Suppressor，TVS）。

瞬态电压抑制器是一种用于限制瞬态电压上升的电子元件，可以通过提供低电阻通路来吸收电容器放电产生的高电压和高电流。

在电器的输入端或输出端等容易受到电容器放电影响的位置，可以使用TVS来保护电子器件免受损坏。

另外，对于电路板设计来说，地面设计也是一项重要的屏蔽方法。

将电容器附近的地面与电容器的负极连接起来，可以消除电容器放电产生的高压。

通过增加地面层的面积和减小走线的电阻，可以进一步提高地面设计对电容器放电的屏蔽能力，从而保护电子器件。

此外，电容器放电产生的电磁辐射也可能对电子器件造成干扰和损害。

因此，在电器设计中需要采取一些屏蔽措施来减小电磁辐射的影响。

例如，在电容器周围加装屏蔽罩或屏蔽盒，可以有效地抑制电磁辐射，从而降低对电子器件的干扰。

此外，电子器件的安装位置和布局也是屏蔽电容器放电的重要因素。

将电容器和其他易受电容器放电影响的器件尽量远离，减小相互间的干扰。

同时，合理规划电器的布线和布局，减少电容器放电路径上的电阻和电感，降低电容器放电对电子器件的影响。

最后，合理选择电容器的参数也是防止电容器放电对电子器件产生损坏的重要因素。

选择具有较低内阻和较小自放电的电容器，可以减少电容器放电产生的高压和高电流。

对于一些对电容器放电要求较高的应用，可以选择具有过压保护功能的电容器，以进一步增强对电子器件的保护能力。

总之，防止电容器放电对电子器件产生损坏的屏蔽方法包括加装瞬态电压抑制器、地面设计、屏蔽措施、合理的安装位置和布局、以及合理选择电容器的参数。

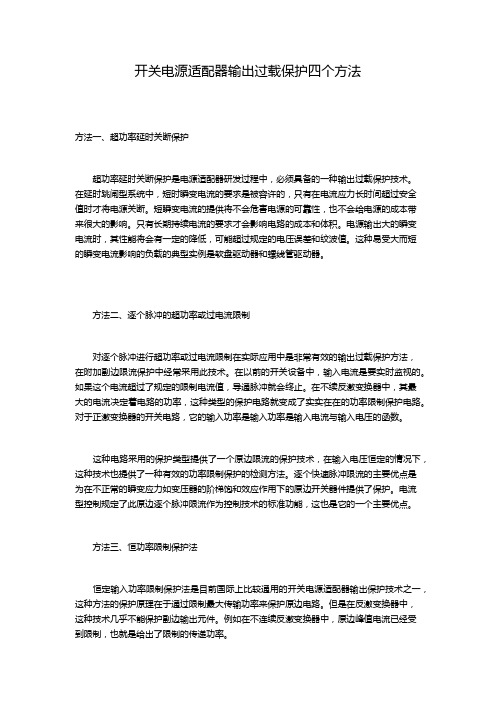

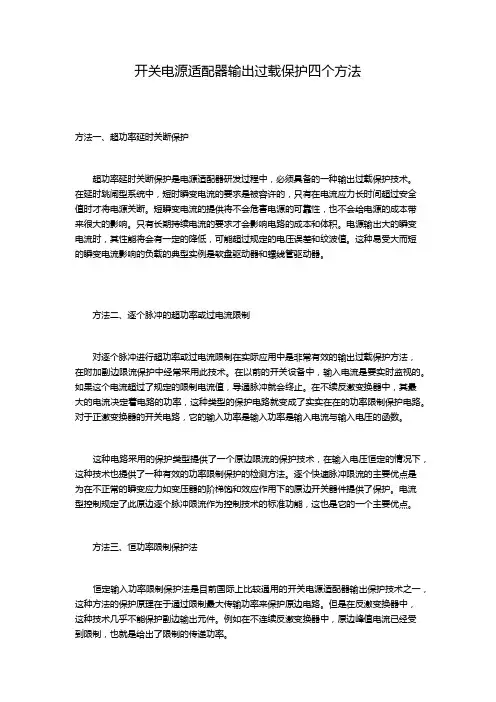

开关电源适配器输出过载保护四个方法方法一、超功率延时关断保护超功率延时关断保护是电源适配器研发过程中，必须具备的一种输出过载保护技术。

在延时跳闸型系统中，短时瞬变电流的要求是被容许的，只有在电流应力长时间超过安全值时才将电源关断。

短瞬变电流的提供将不会危害电源的可靠性，也不会给电源的成本带来很大的影响。

只有长期持续电流的要求才会影响电路的成本和体积。

电源输出大的瞬变电流时，其性能将会有一定的降低，可能超过规定的电压误差和纹波值。

这种易受大而短的瞬变电流影响的负载的典型实例是软盘驱动器和螺线管驱动器。

方法二、逐个脉冲的超功率或过电流限制对逐个脉冲进行超功率或过电流限制在实际应用中是非常有效的输出过载保护方法，在附加副边限流保护中经常采用此技术。

在以前的开关设备中，输入电流是要实时监视的。

如果这个电流超过了规定的限制电流值，导通脉冲就会终止。

在不续反激变换器中，其最大的电流决定着电路的功率，这种类型的保护电路就变成了实实在在的功率限制保护电路。

对于正激变换器的开关电路，它的输入功率是输入功率是输入电流与输入电压的函数。

这种电路采用的保护类型提供了一个原边限流的保护技术，在输入电压恒定的情况下，这种技术也提供了一种有效的功率限制保护的检测方法。

逐个快速脉冲限流的主要优点是为在不正常的瞬变应力如变压器的阶梯饱和效应作用下的原边开关器件提供了保护。

电流型控制规定了此原边逐个脉冲限流作为控制技术的标准功能，这也是它的一个主要优点。

方法三、恒功率限制保护法恒定输入功率限制保护法是目前国际上比较通用的开关电源适配器输出保护技术之一，这种方法的保护原理在于通过限制最大传输功率来保护原边电路。

但是在反激变换器中，这种技术几乎不能保护副边输出元件。

例如在不连续反激变换器中，原边峰值电流已经受到限制，也就是给出了限制的传递功率。

当负载电阻减少、负载超过它的限定值时，输出电压开始下降。

正是因为规定输入和相应输出的电压电流乘积，当输出电压开始下降时，输出电流将会上升。

防电磁干扰、超负荷、燃烧措施---为了确保设备的正常运行和安全性，我们需要采取一系列措施来防止可能产生的电磁干扰、超负荷以及燃烧等问题。

本文档将介绍一些常用的防护措施和应对策略。

防电磁干扰电磁干扰是指电子设备之间相互干扰导致功能异常或信号质量下降的问题。

以下是几种防电磁干扰的常用措施：1. 屏蔽技术：在设计和制造电子设备时，可以采用金属屏蔽罩、屏蔽盒等措施来隔离电磁辐射源和敏感电路之间的干扰。

同时，对于线缆和电源线等，也可以采用屏蔽材料进行包覆，减少外部干扰的影响。

屏蔽技术：在设计和制造电子设备时，可以采用金属屏蔽罩、屏蔽盒等措施来隔离电磁辐射源和敏感电路之间的干扰。

同时，对于线缆和电源线等，也可以采用屏蔽材料进行包覆，减少外部干扰的影响。

2. 接地保护：良好的接地系统对于防止电磁干扰至关重要。

在设备的设计和安装过程中，要确保设备的金属外壳、信号引线等都能正确地接地，以减小电磁干扰的风险。

接地保护：良好的接地系统对于防止电磁干扰至关重要。

在设备的设计和安装过程中，要确保设备的金属外壳、信号引线等都能正确地接地，以减小电磁干扰的风险。

3. 滤波器：将滤波器安装在电源输入端等关键位置，能够有效滤除电源中的高频干扰，保证设备正常工作。

常用的滤波器包括磁性滤波器、电容滤波器等。

滤波器：将滤波器安装在电源输入端等关键位置，能够有效滤除电源中的高频干扰，保证设备正常工作。

常用的滤波器包括磁性滤波器、电容滤波器等。

防超负荷超负荷是指设备长时间运行在超过其设计负荷范围内，造成设备运行异常或损坏的情况。

以下是常见的防超负荷措施：1. 合理设计负荷：在购买设备时，要根据设备的使用要求和设备的额定负荷范围，合理选择设备。

同时，在设备使用过程中，要合理安排使用时间和负荷分布，避免设备过载运行。

合理设计负荷：在购买设备时，要根据设备的使用要求和设备的额定负荷范围，合理选择设备。

同时，在设备使用过程中，要合理安排使用时间和负荷分布，避免设备过载运行。

如何解决电源电路中的短路保护问题电源电路中的短路保护是一项重要而且常见的技术挑战。

当电路中出现短路情况时，电流会迅速增大，可能导致电源供应器故障、设备损坏，甚至可能引发安全事故。

因此，解决电源电路中的短路保护问题对于确保电路的稳定运行和使用安全至关重要。

本文将介绍几种常用的方法来解决电源电路中的短路保护问题。

一、过流保护方法过流保护是电源电路中应对短路的一种常用方法。

通过监测电路中的电流变化，当电流超过设定阈值时立即采取相应的保护措施。

下面将介绍两种常见的过流保护方法。

1. 电流限制器电流限制器是一种常用的过流保护方法，通过在电路中加入限流元件（如限流电阻或限流电感器）来限制电流的增大。

当电流超过设定阈值时，限流元件会发挥作用，限制电流的增加，达到保护电路的目的。

电流限制器设计简单、成本低廉，但是对电路的负载容量有一定的限制。

2. 电流保险丝电流保险丝是另一种常用的过流保护方法。

电流保险丝是一种熔断保护元件，当电流超过设定阈值时，电流保险丝会熔断，切断电路的连接，起到保护电路的作用。

选择适当的电流保险丝对于保护电路的稳定运行起到至关重要的作用。

二、过压保护方法除了过流保护外，过压保护也是电源电路中解决短路保护问题的重要手段。

当电路中出现过电压情况时，可能会导致电源供应器故障，设备受损。

下面将介绍两种常见的过压保护方法。

1. 过压保护电路过压保护电路是一种常见的过压保护方法。

通过引入过压检测电路，监测电路中的电压变化。

当电压超过设定阈值时，过压保护电路会自动切断电源供应，起到保护电路的作用。

这种方法灵活、可靠，能够及时发现过压情况并采取措施。

2. 过压保护器过压保护器是另一种常见的过压保护方法。

过压保护器一般安装在电路的输入端，当电压超过设定阈值时，过压保护器会自动切断电源供应，保护电路的稳定运行。

选择适当的过压保护器对于电路的保护起到至关重要的作用。

三、短路保护电路设计注意事项在设计电源电路中的短路保护电路时，有一些注意事项需要考虑。

干货五种抑制冲击电流的方法！通常在开关电源起动时，可能需要输入端的主电网提供短时的大电流脉冲，这种电流脉冲通常被称为“输入浪涌电流(inrush current)”。

输入浪涌电流首先给主电网中的断路器（main circuit breaker）和其它熔断器的选择造成了麻烦：断路器一方面要保证在过载时熔断，起到保护作用；另一方面又必须在输入浪涌电流出现时不能熔断，避免误动作。

其次，输入浪涌电流会产生输入电压波形塌陷，使供电质量变差，进而影响其它用电设备的工作。

出现输入浪涌电流的原因如图1所示的开关电源中，输入电压首先经过干扰滤波，再通过桥式整流器变成直流，然后通过一个很大的电解电容器进行波形平滑，之后才能进入真正的直流/直流转换器。

输入浪涌电流就是在对这个电解电容器进行初始充电时产生的，它的大小取决于起动上电时输入电压的幅值以及由桥式整流器和电解电容器所形成回路的总电阻。

如果恰好在交流输入电压的峰值点起动时，就会出现峰值输入浪涌电流。

图1 开关电源输入端简图限制开机浪涌电流的五种对策大比拼方案一最常用的输入浪涌电流限制方法：串联负温度系数热敏限流电阻器(ntc)图2 串联NTC限制开机浪涌电流串联负温度系数热敏限流电阻器ntc无疑是目前为止最简单的抑制输入浪涌电流的方法。

因为ntc电阻器会随温度升高而降低。

在开关电源起动时，ntc电阻器处于常温，有很高的电阻，可以有效地限制电流；而在电源起动之后，ntc电阻器会由于自身散热而迅速升温至约110ºc，电阻值则减少到室温时的约十五分之一，减少了开关电源正常工作时的功率损耗。

优点：电路简单实用、成本低缺点：1. ntc电阻器的限流效果受环境温度影响较大：如果在低温（零下）起动时，电阻过大，充电电流过小，开关电源可能无法起动；如果在高温起动，电阻器的阻值过小，则可能达不到限制输入浪涌电流的效果。

2. 限流效果在短暂的输入主电网中断（约几百毫秒数量级）时只能部分地达到。

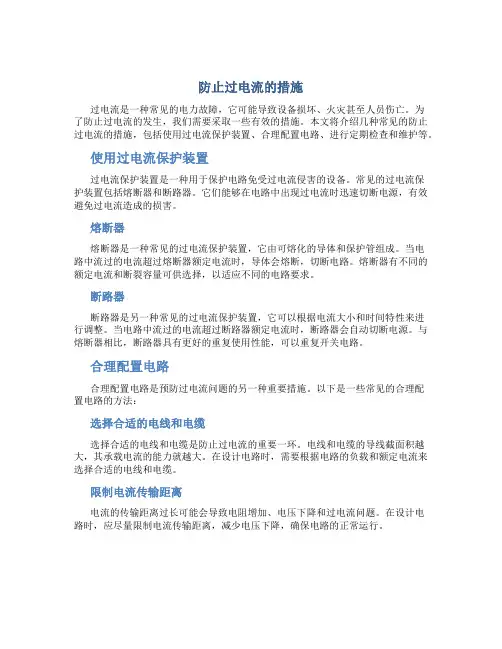

防止过电流的措施过电流是一种常见的电力故障，它可能导致设备损坏、火灾甚至人员伤亡。

为了防止过电流的发生，我们需要采取一些有效的措施。

本文将介绍几种常见的防止过电流的措施，包括使用过电流保护装置、合理配置电路、进行定期检查和维护等。

使用过电流保护装置过电流保护装置是一种用于保护电路免受过电流侵害的设备。

常见的过电流保护装置包括熔断器和断路器。

它们能够在电路中出现过电流时迅速切断电源，有效避免过电流造成的损害。

熔断器熔断器是一种常见的过电流保护装置，它由可熔化的导体和保护管组成。

当电路中流过的电流超过熔断器额定电流时，导体会熔断，切断电路。

熔断器有不同的额定电流和断裂容量可供选择，以适应不同的电路要求。

断路器断路器是另一种常见的过电流保护装置，它可以根据电流大小和时间特性来进行调整。

当电路中流过的电流超过断路器额定电流时，断路器会自动切断电源。

与熔断器相比，断路器具有更好的重复使用性能，可以重复开关电路。

合理配置电路合理配置电路是预防过电流问题的另一种重要措施。

以下是一些常见的合理配置电路的方法：选择合适的电线和电缆选择合适的电线和电缆是防止过电流的重要一环。

电线和电缆的导线截面积越大，其承载电流的能力就越大。

在设计电路时，需要根据电路的负载和额定电流来选择合适的电线和电缆。

限制电流传输距离电流的传输距离过长可能会导致电阻增加、电压下降和过电流问题。

在设计电路时，应尽量限制电流传输距离，减少电压下降，确保电路的正常运行。

使用电流限制器电流限制器是一种用于限制电路过电流的装置。

它可以根据电路的负载特性来调整电流的大小，防止过电流的发生。

使用电流限制器可以有效保护电路免受过电流侵害。

定期检查和维护定期检查和维护是确保电路正常运行和防止过电流的关键措施。

以下是一些定期检查和维护的建议：检查电线和电缆的状况定期检查电线和电缆的状况，包括是否有损坏、老化或者接线不良等问题。

如发现问题，及时更换或修复，确保电线和电缆的可靠性。

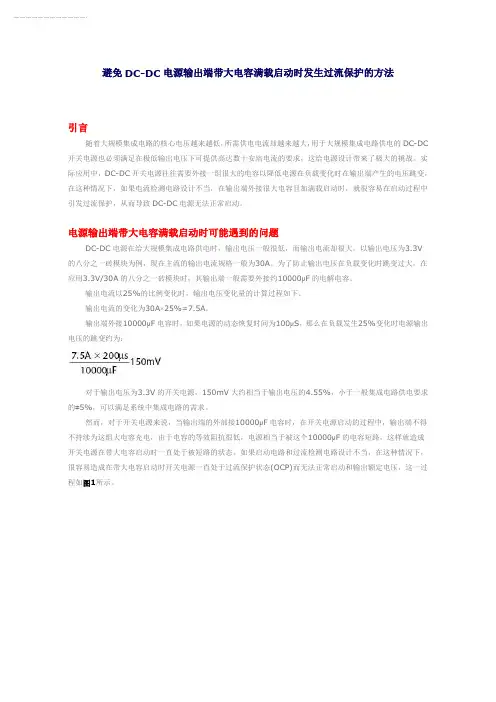

避免DC-DC电源输出端带大电容满载启动时发生过流保护的方法引言随着大规模集成电路的核心电压越来越低，所需供电电流却越来越大，用于大规模集成电路供电的DC-DC 开关电源也必须满足在极低输出电压下可提供高达数十安培电流的要求，这给电源设计带来了极大的挑战。

实际应用中，DC-DC开关电源往往需要外接一组很大的电容以降低电源在负载变化时在输出端产生的电压跳变，在这种情况下，如果电流检测电路设计不当，在输出端外接很大电容且加满载启动时，就很容易在启动过程中引发过流保护，从而导致DC-DC电源无法正常启动。

电源输出端带大电容满载启动时可能遇到的问题DC-DC电源在给大规模集成电路供电时，输出电压一般很低，而输出电流却很大。

以输出电压为3.3V的八分之一砖模块为例，现在主流的输出电流规格一般为30A。

为了防止输出电压在负载变化时跳变过大，在应用3.3V/30A的八分之一砖模块时，其输出端一般需要外接约10000μF的电解电容。

输出电流以25%的比例变化时，输出电压变化量的计算过程如下。

输出电流的变化为30A×25%=7.5A。

输出端外接10000μF电容时，如果电源的动态恢复时间为100μS，那么在负载发生25%变化时电源输出电压的跳变约为：对于输出电压为3.3V的开关电源，150mV大约相当于输出电压的4.55%，小于一般集成电路供电要求的±5%，可以满足系统中集成电路的需求。

然而，对于开关电源来说，当输出端的外部接10000μF电容时，在开关电源启动的过程中，输出端不得不持续为这组大电容充电，由于电容的等效阻抗很低，电源相当于被这个10000μF的电容短路，这样就造成开关电源在带大电容启动时一直处于被短路的状态。

如果启动电路和过流检测电路设计不当，在这种情况下，很容易造成在带大电容启动时开关电源一直处于过流保护状态(OCP)而无法正常启动和输出额定电压，这一过程如图1所示。

图1 电源输出端带大电容满载启动时出现过流保护现象的曲线在图中，Channel 2显示的是电源模块在输出端带大电容满载启动时的过流检测信号的幅度。

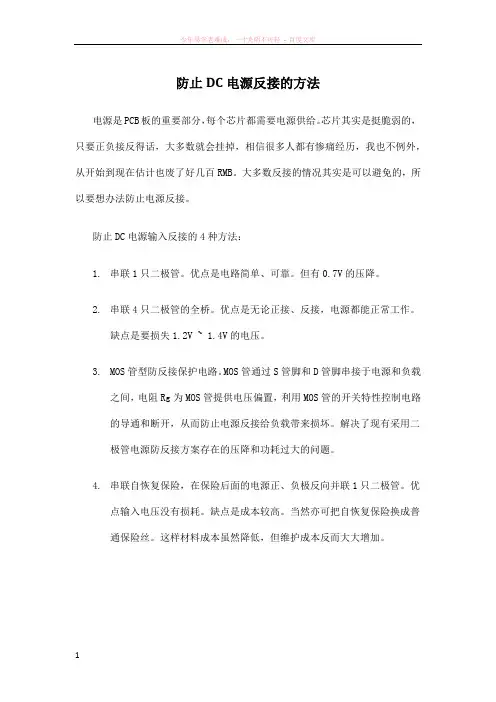

防止DC电源反接的方法电源是PCB板的重要部分，每个芯片都需要电源供给。

芯片其实是挺脆弱的，只要正负接反得话，大多数就会挂掉，相信很多人都有惨痛经历，我也不例外，从开始到现在估计也废了好几百RMB。

大多数反接的情况其实是可以避免的，所以要想办法防止电源反接。

防止DC电源输入反接的4种方法：1.串联1只二极管。

优点是电路简单、可靠。

但有0.7V的压降。

2.串联4只二极管的全桥。

优点是无论正接、反接，电源都能正常工作。

缺点是要损失1.2V ~ 1.4V的电压。

3.MOS管型防反接保护电路。

MOS管通过S管脚和D管脚串接于电源和负载之间，电阻Rg为MOS管提供电压偏置，利用MOS管的开关特性控制电路的导通和断开，从而防止电源反接给负载带来损坏。

解决了现有采用二极管电源防反接方案存在的压降和功耗过大的问题。

4.串联自恢复保险，在保险后面的电源正、负极反向并联1只二极管。

优点输入电压没有损耗。

缺点是成本较高。

当然亦可把自恢复保险换成普通保险丝。

这样材料成本虽然降低，但维护成本反而大大增加。

通常情况下直流电源输入防反接保护电路是利用二极管的单向导电性来实现防反接保护。

如下图1示：图1. 二极管型防反接保护电路实际应用中二极管防反接电路一般采用图2的接法，这种防反接电路的优点是电路简单，成本较低，无损耗，但反接会烧保险，使用成本高。

图2.二极管型防反接保护电路应用MOS管的G管脚通过Rg2接MOS管的D管脚，并通过Rg1接电源端。

两个电阻为MOS管提供电压偏置可以起到分压，使到达栅极电压降低，到达安全电压。

增加输入回路轭流电感L和EMC吸收电容是防止从后端电路返回的干扰恶化防反接管HS50N06的工作状态。

通过反复试验证明，Rg2下拉电阻非常重要。

正常工作时，开关管DC/DC的纹波达到30V左右。

如果Q1栅极有下拉电阻，可以起到分压，使到达栅极电压降低，到达安全电压。

图3.MOS管型防反接保护电路的实际应用对于二极管防反接法，可以用肖特基二极管SBD（Schottky Barrier Diode）代替普通的二极管。
