变频器培训资料一. 变频器的基本原理1. 1 变频调速的原理变频调速是通过改变电机定子绕组供电的频率来达到调速的目的。
常用三相交流异步电动机的结构是：定子由铁心及绕组构成，转子绕组做成笼型，俗称鼠笼型电动机。
当在定子绕组上接入三相交流电时，在定子与转子之间的空气隙内产生一个旋转磁场，它与转子绕组产生相对运动，使转子绕组产生感应电势，出现感应电流，此电流与旋转磁场相互作用，产生电磁转矩，使电动机转动起来。
电机磁场的转速称为同步转速，用 N表示N=60f/p(r/min)（1）式中： f —三相交流电源频率，一般为50Hz；p—磁极对数。
当p=1 时， N=3000r/min ；p=2 时， N=1500r/min 。
可见磁极对数p 越多，转速 N越慢。
转子的实际转速 n 比磁场的同步转速 N要慢一点，所以称为异步电机，这个差别用转差率 s 表示：s=[ （n1－n）/n1] ×100% （2）当加上电源转子尚未转动瞬间，n=0，这时 s=1；起动后的极端情况 n=N，则 s=0，即 s 在 0～1 之间变化。
一般异步电机在额定负载下的 s=（1～6）%。
综合式（ 1）和式（ 2）可以得出n=60f （1－s）/p（3）由式（3）可以看出，对于成品电机，其磁极对数p 已经确定，转差率 s 变化不大，则电机的转速 n 与电源频率 f 成正比，因此改变输入电源的频率就可以改变电机的同步转速，进而达到异步电机调速的目的。
但是，为了保持在调速时电机的最大转矩不变，必须维持电机的磁通量恒定，因此定子的供电电压也要作相应调节。
变频器就是在调整频率（ VariableFrequency ）的同时还要调整电压（ VariableVolt age），故简称 VVVF（装置）。
通过电工理论分析可知，转矩与磁通量（最大值）成正比，在转子参数值一定时，转矩与电源电压的平方成正比。
变频器的工作原理是把市电（ 380V、50Hz）通过整流器变成平滑直流，然后利用半导体器件组成的三相逆变器，将直流电变成可变电压和可变频率的交流电，由于采用微处理器编程的正弦脉宽调制（ S PWM）方法，使输出波形近似正弦波，用于驱动异步电机，实现无级2/31调速。
汇报人：日期:CATALOGUE目录•变频器基础概念•变频器技术特性与性能•变频器的应用案例•变频器的安装、调试与维护•变频器的发展趋势与前沿技术•总结与展望01变频器基础概念定义变频器是一种电力调节设备，用于改变交流电机的电源频率和电压，从而实现对电机速度的精确控制。
工作原理变频器通过接收控制信号，调整内部电力电子器件的开关状态，从而改变输出电源的频率和电压。
通过调整电源的频率，可以精确控制电机的转速。
同时，变频器还可以提供过载、过流等保护功能，确保电机的安全运行。
变频器定义与工作原理按电压等级分类可分为V/F控制变频器、矢量控制变频器和直接转矩控制变频器等，各具有不同的控制精度和应用范围。
按控制方式分类按用途分类变频器的分类节能降耗提高生产效率延长设备使用寿命易于实现自动化变频器在工业应用中的重要性02变频器技术特性与性能调速范围宽调速精度高调速平稳030201能量回馈部分变频器支持能量回馈功能，将电动机在制动过程中产生的能量回馈到电网，进一步提高节能效果。
节能效果显著通过调节电动机的运行速度，使其与负载需求相匹配，从而降低电动机的能耗。
高效运行变频器可优化电动机的运行状态，降低其运行电流和铜损，提高运行效率。
短路保护当变频器输出端发生短路时，变频器会迅速切断输出，保护电路免受损坏。
同时，还会发出报警信号，提醒操作人员及时处理故障。
过载能力强变频器通常具有一定的过载能力，能够在短时间内承受超过额定电流的负载，保证电动机正常运行。
过流保护当电动机电流超过设定值时，变频器会自动降低输出频率或切断输出，保护电动机免受损坏。
过热保护变频器内部设有温度传感器，当变频器温度过高时，会自动降低输出频率或切断输出，防止设备过热损坏。

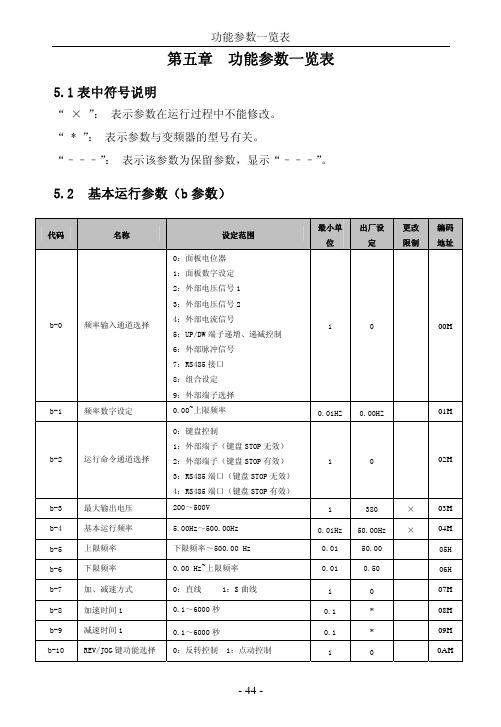

变频器的过载能力及保护特性03变频器的应用案例变频器在风机、泵类负载中的应用节能效果显著运行平稳高精度控制动态响应快简化操作流程变频器在机床主轴控制中的应用故障自诊断网络化控制实现同步控制变频器在自动化生产线中的应用04变频器的安装、调试与维护电源要求安装步骤调试前准备调试步骤日常维护故障排除变频器的日常维护和故障排除05变频器的发展趋势与前沿技术03典型案例分析01高压大容量技术概述02技术挑战与解决方案高压大容量变频器技术1 2 3数字化技术网络化技术智能化技术数字化、网络化与智能化技术模块化设计集成化与模块化的结合集成化设计集成化与模块化设计技术06总结与展望变频器基本原理变频器安装与调试变频器参数设置与优化变频器故障诊断与排除培训内容总结变频器技术应用展望01020304高效节能自动化与智能化行业应用拓展高性能与小型化持续学习实践操作拓展相关知识交流与合作未来学习与发展建议WATCHING。
高压变频培训课件(多应用)高压变频培训课件一、引言随着工业自动化程度的不断提高，高压变频器在电力、化工、冶金、水泥等行业的应用越来越广泛。
高压变频器以其节能、调速范围宽、运行稳定、维护方便等优点，成为了工业生产中不可或缺的设备。
为了提高大家对高压变频器的了解和应用能力，我们特此编写了本培训课件。
二、高压变频器的基本原理1.变频调速的原理变频调速是通过改变电机供电频率来实现电机转速调节的一种方法。
根据电机转速与供电频率的关系，可以得到如下公式：n=60f/p其中，n表示电机转速，f表示供电频率，p表示电机极对数。
通过调节供电频率，就可以实现电机转速的调节。
2.高压变频器的组成高压变频器主要由整流器、滤波器、逆变器、控制电路等组成。
整流器将交流电转换为直流电，滤波器对直流电进行滤波处理，逆变器将直流电转换为可控的交流电，控制电路负责对整个系统进行控制和保护。
3.高压变频器的控制策略高压变频器的控制策略主要包括电压型控制和电流型控制。
电压型控制通过控制逆变器的输出电压，实现对电机转速的调节；电流型控制通过控制逆变器的输出电流，实现对电机转矩的调节。
三、高压变频器的应用1.节能降耗高压变频器在工业生产中具有显著的节能效果。
以风机、泵类负载为例，当负载需求降低时，通过降低电机转速，可以显著降低电机功耗，实现节能降耗。
2.提高生产效率高压变频器可以实现电机转速的精确调节，满足各种生产工艺的需求。
在提高生产效率的同时，还可以保证产品质量。
3.软启动功能高压变频器具有软启动功能，可以减少电机启动时的电流冲击，延长电机使用寿命。
4.保护功能高压变频器具有过载、过压、欠压、过热等多种保护功能，确保电机安全运行。
四、高压变频器的选型与维护1.选型原则（1）根据负载特性选择合适的变频器类型；（2）根据电机功率、电压等级等参数选择合适的变频器容量；（3）考虑变频器的性能指标，如调速范围、精度、响应速度等；（4）考虑变频器的可靠性、防护等级、环境适应性等。
