变频器选型方案1. 引言变频器是一种用于控制电机转速的电子装置，通过改变电机的供电频率和电压来实现对电机转速的精确控制。
在工业自动化领域，变频器被广泛应用于机械设备的变速运行，以提高设备的效率和可靠性。
本文将介绍变频器选型的一般原则和步骤，并提供一种变频器选型方案供参考。
2. 变频器选型原则在选择合适的变频器时，需要考虑以下原则：•负载特性：根据负载特性确定变频器的功率和控制方式。
不同的负载对电机的要求不同，如恒扭矩负载、变扭矩负载和恒功率负载等，需要选择适应性能符合要求的变频器。
•环境条件：考虑变频器将工作的环境条件，如温度、湿度、海拔等。
选型时应选择适应环境条件的变频器，以确保其正常运行和寿命。
•控制方式：根据实际需求选择合适的控制方式，如开环控制和闭环控制。
开环控制适用于精度要求不高的场合，闭环控制适用于精度要求较高的场合。
•可靠性：选择具有较高可靠性的变频器，以降低故障率和维修成本。
3. 变频器选型步骤步骤一：收集工程信息在选择变频器之前，需要首先收集工程信息，包括但不限于：•发电机功率与相数；•负载要求（如恒扭矩、变扭矩、恒功率等）；•工作环境条件（如温度、湿度等）；•控制方式（开环控制或闭环控制）；•安装方式（壁挂式、柜式等）；•其他特殊要求。
步骤二：计算所需输出功率根据工程信息和负载要求，计算所需的变频器输出功率。
输出功率一般按照下式计算：输出功率 = 功率系数 × 发电机功率其中，功率系数根据具体负载类型确定，如恒扭矩负载一般取值为1，变扭矩负载一般取值为1.2-1.5，恒功率负载一般取值为1.5-2。
步骤三：选择变频器规格根据计算得到的输出功率，选择合适的变频器规格。
选择时应考虑变频器的额定功率范围，其应大于或等于所需的输出功率。
步骤四：考虑环境条件根据工作环境的条件，选择适应性能好的变频器。
变频器应具备良好的防尘、防湿、耐高温和耐低温等性能，以确保其正常运行和寿命。

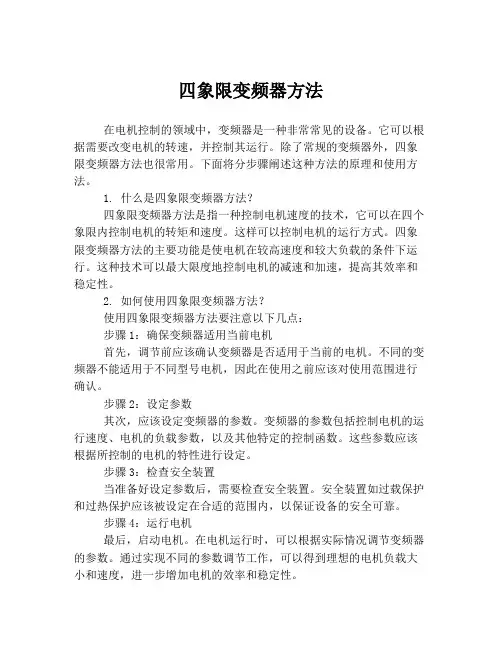

四象限变频调速在工业生产中，电机系统的控制和调速是十分重要的。
传统的电机驱动系统往往采用电阻调压、变频调速等方式，而四象限变频调速技术正是一种效率更高、响应更快的电机调速方法。
一、什么是四象限变频调速四象限变频调速是一种电机调速控制方法，可以实现正转、反转、减速、加速等功能。
这种调速方法可以让电机在四个象限内任意运动，极大地提高了电机的控制精度和灵活性。
二、四象限变频调速的原理四象限变频调速通过改变电机的频率和电压来控制电机的转速和扭矩。
其原理是通过变频器改变输入电压和频率，调整电机的转速。
通过反馈控制系统实时监测电机的运行状态，使得电机可以在任意速度下平稳运行。
三、四象限变频调速的优势1.高效节能：通过提高电机效率和减小功耗，节能效果显著。
2.运行稳定：调速精度高，可以保证电机在各种工况下稳定运行。
3.响应迅速：电机可以快速响应控制指令，加速和减速迅速。
4.可实现自动化控制：结合PLC、仪表等控制器，可以实现电机的自动化控制。
5.减小电机损耗：通过降低电机运行过程中的损耗，延长电机寿命。
四、四象限变频调速的应用四象限变频调速技术在各个领域均有广泛的应用，主要包括以下几个方面：1.工业生产：在食品加工、化工生产、机械加工等行业中，电机调速是必不可少的。
2.电梯和输送设备：电梯、输送机等场合中，四象限变频调速可以实现平稳运行、高效运输。
3.空调系统：通过变频调速技术可以实现空调系统的节能运行，提高空调系统的效率。
4.风电、水泵等领域：风电、水泵等需要根据外部条件调整转速的设备，也可以采用四象限变频调速实现。
五、结语四象限变频调速技术作为电机调速领域的一种创新技术，具有较高的应用价值和实用性。
通过合理的调速控制，可以提高电机的效率、稳定性和寿命，为工业生产和生活带来便利和效益。
什么是四象限变频器四象限变频器的工作原理是什么有哪些优点四象限变频器是一种电动机驱动装置，被广泛应用于工业领域，用于控制电动机的转速和转矩。
它通过调节输入频率和输入电压来改变电动机的转速和转矩。
四象限变频器的工作原理与传统的变频器有所不同，它可以在正转和反转、正转和反转停止四个象限中自由切换。
四象限变频器的工作原理可以简单地概括为以下几个步骤：1.输入电源：将电源接入四象限变频器的输入端。
2.整流：将输入的交流电转换为直流电，以供后续使用。
3.滤波：通过使用电容器和电感器对直流电进行滤波，以获得稳定的直流电。
4.逆变：将滤波后的直流电转换为调节频率和电压的变流。
通常采用的是PWM技术，即将电源转化为高频脉冲信号，然后通过控制脉冲宽度来实现对输出电压和频率的调节。
5.输出电源：将经过逆变的电流送入电动机，以驱动电动机的转动。
四象限变频器相较于传统的变频器具有以下优点：1.正转和反转切换：四象限变频器可以实现电动机的正转和反转的自由切换，同时能够在两种模式之间平稳过渡，不会造成机械冲击。
2.反向制动：四象限变频器能够通过调整输出频率和电压实现电动机的制动功能，使得电动机能够在制动过程中回馈电力，达到节能、减少热损耗的效果。
3.提高控制精度：四象限变频器能够通过精确控制输出频率和电压来实现电动机的精细调节，提高了控制精度和系统的稳定性。
4.调速范围广：四象限变频器能够实现很宽的调速范围，能够满足不同工况下对电动机的需求。
5.节省能源：四象限变频器通过调整电动机的工作频率和电压，使得电动机能够在有效的工作区间内工作，节约能源。
6.软启动和停机：通过四象限变频器可以实现电动机的软启动和软停机，避免了传统启动和停机时电机高电流的冲击，延长了电动机的使用寿命。
总之，四象限变频器是一种在电动机驱动领域应用广泛的设备，具有正转和反转切换、反向制动、提高控制精度、调速范围广、节省能源、软启动和停机等优点。
它在工业自动化、机床、船舶、石油、化工等领域发挥着重要的作用，并为生产和能源节约做出了贡献。
四象限和二象限变频器变频器是一种用于控制交流电动机速度的设备，它可以通过调整电机供电频率和电压来实现对电机转速的精准控制。
常见的变频器可以根据其工作方式分为四象限变频器和二象限变频器。
四象限变频器四象限变频器是指可以在正转和反转、制动和发电四个象限中灵活控制电机的变频器。
通常，四象限变频器具有以下特点：•双向转换能力：四象限变频器可以使电机在正转和反转方向上运行，并且能够实现在快速转向时的安全控制。
•回馈控制：四象限变频器通常配备速度、位置等传感器，通过回馈控制系统实现对电机的精准控制。
•制动功能：四象限变频器在需要制动或逆变时可以将电机生成的能量回馈到电网中，实现能量的回收和节能。
由于四象限变频器具有较为复杂的控制功能，通常适用于对电机速度要求较高、需要频繁变向和制动的场合，如电梯、升降机等。
二象限变频器二象限变频器是指只能在正转和制动两个象限中进行控制的变频器。
相比于四象限变频器，二象限变频器具有以下特点：•单向转换能力：二象限变频器只能使电机在正转方向上运行，无法实现反转功能。
•简化控制：由于不需要考虑反转和发电的情况，二象限变频器的控制逻辑相对简单，易于使用和维护。
二象限变频器适用于对电机速度要求较低、不需要反转控制的场合，如风机、水泵等。
结论在实际工程应用中，四象限和二象限变频器根据具体需求选择使用。
四象限变频器适用于对电机控制精度和灵活性要求较高的场合，而二象限变频器则适用于对控制要求相对简单、成本相对低廉的场合。
根据实际情况选择适合的变频器类型，可以最大程度地提高电机的效率和控制性能，实现能耗节约和设备寿命延长的目标。
四象限变频器及普通能量回馈单元介绍一、四象限变频器简要介绍普通的变频器大都采用二极管整流桥将交流电转化成直流,然后采用IGBT 逆变技术将直流转化成电压频率皆可调整的交流电。
这种变频器只能工作在电动状态,所以称之为两象限变频器。
由于两象限变频器采用二极管整流桥,无法实现能量的双向流动,所以没有办法将电机回馈系统的能量送回电网。
在一些电动机要回馈能量的应用中,比如电梯,提升,离心机系统,只能在两象限变频器上增加电阻制动单元,将电动机回馈的能量消耗掉。
另外,在一些大功率的应用中,二极管整流桥对电网产生严重的谐波污染。
为了使变频器能工作在发电状态,将制动的能量回馈至电网,降低能耗,实现四象限运行,通常有两种做法:1、给变频器配一个或多个能量回馈单元,能量回馈单元可并联,可将能量回馈至电网,但对母线电压及谐波和功率因素无法自动调整,这种方式成本低,一定程度上可降低能耗,但效果相对较低,对变频器运行基本无优化和保护功能;2、给变频器配一个有源前端,就是常说的AFE,可实现可控整流及能量回馈,母线电压可调,功率因数可调,可有效降低谐波,一定范围内基本可忽略母线电压波动带来的影响,这种方式效果较好,但成本相对较高,通常用在功率因素要求较高或需频繁制动的场合,如:电梯、矿井提升下放、起重升降等。
二、能量回馈单元介绍工作原理框图如下:能量回馈单元没有DSP处理器,所有控制由硬件完成,逆变功率部分采用IGBT,实际应用时电气连接图如下:R TS 能量回馈单元回馈单元是将电机制动时产生并输入到变频器母线的能量逆变生成与电网同步同相位的交流正弦波,把电能回馈给电网。
特点如下:1、能量只能从变频器直流母线流向电网,单向不可逆;2、所有控制功能由硬件完成,无DSP ,因此功能单一,除回馈能量外无其他功能;3、与变频器主回路分开,各走各的,除了将变频器母线多余能量回馈至电网外,对变频器运行无其他优化功能。
4、能量回馈单元可并联,各自独立工作,如下图:三、有源前端AFE 介绍有源前端可实现可控整流及能量回馈,我司的MD050即是有源前端,与普通的能量回馈单元不同,有源前端处理器为高速DSP 芯片,因可实现可控整流,功率因数非常高,通常达到99%,谐波很小,通常小于5%,且母线电压可调,即使输入电压波动,一定范围内,可保证母线电压恒定,其电气原理图如下:Q1Q2Q3Q4Q5Q6MD050R S T工作原理: 1、不控整流:三相电源R 、S 、T 经LC 滤波电路、PFC 电感、上电缓冲电路、进入MD050,经IGBT 反并联二极管D1-D6整流后对母线电容进行充电,此时IGBT 不工作,MD050只充当普通整流桥的角色; 2、可控整流:三相电源R、S、T经LC滤波电路、PFC电感、上电缓冲电路、进入MD050,通过控制IGBT Q1-Q6的通断,配合二极管D1-D6,可实现对PFC电感的充放能及母线电容的充放电,举例说明工作原理:当电源R相处于正半周,T相处于负半周,开通Q3,此时电流由R相流过D1,Q3,流向T相,此时PFC电感充能;一定时间(很短)后,关断Q3,此是PFC电感上的电能需要泄放,电流由PFC电感、D1、母线电容、D6、PFC电感、T相、R相组成回路,因回路存在电感,电流无法突变,仍将保持原来的方向,这时除电源外,PFC电感上的电能也会充给母线电容,相当于母线电容上除电源外叠加了一个充电电源,如此反复多次,母线电容两端的电压会越充越高,控制电感充能的时间及次数可以控制母线电压的高低。
四象限运行电机：把电机的运行速度方向用一条数轴X来表示，数轴的正方向代表正转的转速，反方向表示反转的转速；把电机的电磁转矩方向用一条数轴Y来表示，数轴的正方向代表正的电磁转矩，反方向表示负的电磁转矩；构成一个平面坐标系XOY，对于电机来说，所谓四象限是指其运行机械特性曲线在数学轴上的四个象限都可运行。
第一象限正转电动状态，第二象限回馈制动状态，第三象限反转电动状态，第四象限反转制动状态。
能够具有使得电机工作在四象限的变频器才称得上四象限变频器。
简单的说，两象限普通变频器只能拖动电动机正转或者反转。
工作于一和三象限。
电动机惰走时的动能只能浪费掉。
（指电动机的制动）。
四象限变频器不仅能拖动电动机正反转，并且能把电动机惰走时的动能转换成电能回馈到电网。
使电动机工作在发电机状态。
四象限变频器：普通变频器大都采用二极管整流桥将交流电转换成直流，然后采用IGBT逆变技术将直流转化成电压频率皆可调整的交流电控制交流电动机。
这种变频器只能工作在电动状态，所以称之为两象限变频器。
由于两象限变频器采用二极管整流桥，无法实现能量的双向流动，所以没有办法将电机回馈系统的能量送回电网。
在一些电动机要回馈能量的应用中，比如电梯、提升机、离心机系统、抽油机等，只能在两象限变频器上增加电阻制动单元，将电动机回馈的能量消耗掉。
另外，二极管整流桥会对电网产生严重谐波污染。
IGBT功率模块可以实现能量的双向流动，如果采用IGBT做整流桥，用高速度、高运算能力的DSP产生SVPWM控制脉冲。
一方面可以调整输入的功率因数，消除对电网的谐波污染，让变频器真正成为“绿色产品”。
另一方面可以将电动机回馈产生的能量反送到电网，达到节能的效果。

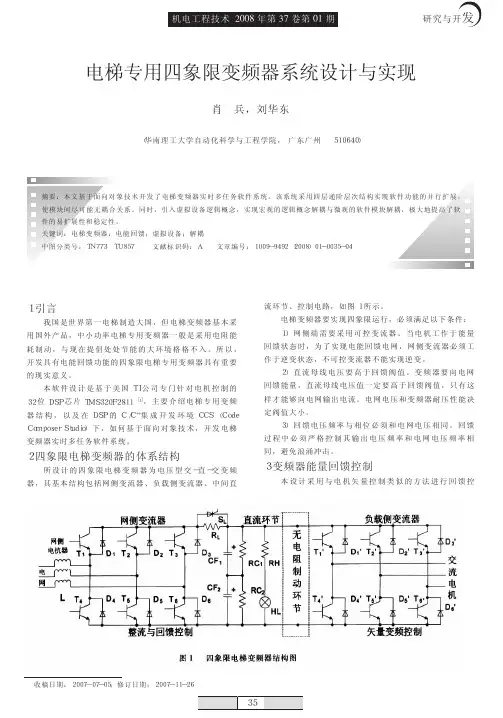

四象限变频器传动方案：四象限变频器满足各种工业应用需求，特别适用在起重提升设备等大惯量位能负载，设备的转动惯量GD较大，属反复短时连续工作制，从高速到低速的减速降幅较大，制动时间又较短，又要强力制动效果的场合或者需要长时重载电气制动的场合。
