汽车发动机构造和维修实验指导书编写说明本实验是《发动机构造和维修》课程教学的组成部分，是为配合课堂教学而进行的实践教学环节，是理论教学的补充和延伸，是集认识、验证、技能学习于一体的实验。
通过实验，进一步学习和掌握发动机构造和原理，并对理论教学中所讲的知识和基本概念有更加深刻的认识，同时使学生初步掌握发动机维修的各项基本技能，为参加课外技能实训作好准备，增强学生的组织纪律观念和团结协作精神。
为完善教学，针对本院的实验设备及条件，特编制该指导书。
该指导书可以和教材相互补充，使学生在实验过程中有章可循。
实验可以选做。
学生应认真阅读实验指导书，了解实验的目的、内容、安排及要求，并在实验过程中认真执行。
要求：1、实验结束时，应完成一份实验报告，包含实验小结及有关要求，实验小结应实事求是的反映实验过程中的体会和建议，字迹清楚。
2、实验严格按照实验计划分组进行，人员按编组固定，不得私自调换和窜岗。
目录1、安全注意事项 (1)2、实验项目一发动机拆装维修常用工量具 (4)3、实验项目二发动机总体结构认识 (18)4、实验项目三曲柄连杆机构的拆装 (23)5、实验项目四曲柄连杆机构的检验和调整 (30)6、实验项目五配气机构的拆装 (38)7、实验项目六配气机构主要零件的检修 (41)8、实验项目七气门间隙的检查和调整及气缸压力的测量 (46)9、实验项目八冷却系的拆装和检查 (49)10、实验项目九润滑系的拆装和检查 (52)11、实验项目十电喷发动机拆装 (57)12、实验项目十一电喷发动机燃油供给系统 (59)13、实验项目十二电喷发动机空气供给系统 (62)14、实验项目十三电喷发动机电子控制系统 (65)15、实验项目十四电喷发动机辅助系统 (68)16、实验项目十五柴油机燃料供给系的拆装 (70)17、实验项目十六喷油器、喷油泵及调速器的检查和调整 (74)18、实验项目十七丰田5A-FE发动机的整体拆装 (77)安全生产注意事项一、个人安全（一）眼睛的防护在汽车维修企业中，眼睛经常会受到各种伤害，如飞来的物体、腐蚀性的化学飞溅物、有毒的气体或烟雾等，但这些伤害几乎都是可以防护的。
三、千分尺1、用途是一种用于测量加工精度要求较高的精密量具。
2、读数方法（1）读出固定套筒上露出的刻线尺寸，一定要注意不能遗漏应读出的0.5mm 的刻线值。
（2）读出微分筒上的尺寸，要看清微分筒圆周上哪一格与固定套筒的中线基准对齐，将格数乘0.01mm 即得微分筒上的尺寸。
（3）将上面两个数相加，即为千分尺上测得尺寸。
四、百分表1、用途是一种比较性测量量具，主要用于测定工件的偏差值、零件平面度、直线度、跳动量、汽缸圆度、圆柱度误差以及配合间隙等。
2、读数方法百分表的表盘刻度盘分为100格，当测头每移动0.01mm时，大指针就偏转1格：指针的偏转量就是被测零件的实际偏差或间隙值。
3、使用百分表和千分表时，必须注意以下几点；1、使用前，应检查测量杆活动的灵活性。
即轻轻推动测量杆时，测量杆在套筒内的移动要灵活，没有任何轧卡现象，且每次放松后，指针能回复到原来的刻度位置。
2、使用百分表或千分表时，必须把它固定在可靠的夹持架上（如固定在万能表架或磁性表座上，图1所示），夹持架要安放平稳，免使测量结果不准确或摔坏百分表。
用夹持百分表的套筒来固定百分表时，夹紧力不要过大，以免因套筒变形而使测量杆活动不灵活。
第三节常用设备及使用方法一、千斤顶1、用途是一种最简单的起重工具。
2、种类机构丝杆式和液压式3、使用方法在用千斤顶把汽车支起来之前，关键是要选好作业场地。
把汽车停放在水平的场地上，用止轮器把车轮顶住，以免车子滑动。
取出千斤顶，把千斤顶设置在横梁或车桥下面时，应将座板放在被支撑件的中心位置上，并且注意勿使座板滑脱。
先用手转动千斤顶，使千斤顶伸长，把千斤顶支顶在车体指定的两个缺口之间。
把止轮器牢靠地顶在地面的轮胎上，如果有可能，最好使用两个止轮器。
使用摇杆转动千斤顶的轴。
在照片中，用直杆和车轮固定头套筒扳手组成了摇杆。
用一只手扶着摇杆，用另一只手摇动摇杆。
摇杆摇动起来十分沉重，不用着急，慢慢地摇动起来就行。
顶升位置与千斤顶支架支撑因车型不同而异。

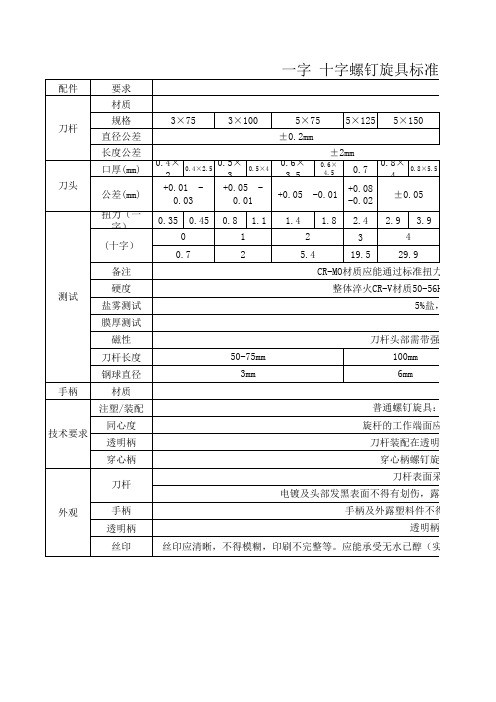

工具使用1．螺丝刀螺丝刀也称为螺钉旋具、改锥、起子或解刀，用来紧固或拆卸螺钉。
它的种类很多，常见的有：按照头部的形状的不同，可分为一字和十字两种；按照手柄的材料和结构的不同，可分为木柄、塑料柄、夹柄和金属柄等四种；按照操作形式可分为自动、电动和风动等形式。
一字形螺丝刀（见图5-10）：这种螺丝刀主要用来旋转一字槽形的螺钉、木螺丝和自攻螺丝等。
它有多种规格，通常说的大、小螺丝刀是用手柄以外的刀体长度来表示的，常用的有100mm、150mm、200mm、300mm和400mm等几种。
要根据螺丝的大小选择不同规格的螺丝刀。
若用型号较小的螺丝刀来旋拧大号的螺丝很容易损坏螺丝刀。
使用时应注意。
图5-10十字形螺丝刀（见图5-11)：这种螺丝刀主要用来旋转十字槽形的螺钉、木螺丝和自攻螺丝等。
使用十字形螺丝刀时，应注意使旋杆端部与螺钉槽相吻合，否则容易损坏螺钉的十字槽。
十字螺丝刀的规格和一字螺丝刀相同。
图5-11多用途螺丝刀：它是一种多用途的组合工具，手柄和头部是可以随意拆卸的。
它采用塑料手柄，一般都带有试电笔的功能。
螺丝刀的具体使用方法如图5-12所示此外，还有电动螺丝刀等，在此不作一一介绍。
图5-122．手锯手锯(见图5-13左图)是手工锯割的主要工具，可用于锯割零件的多余部分，锯断机械强度较大的金属板、金属棍或塑料板等。
手锯由锯条和锯弓组成。
锯弓用以安装并张紧锯条，由钢质材料制成。
锯条也用钢质材料制成，并经过热处理变硬。
锯条的长度以两端安装孔的中心距离来表示，我们常用的是300mm的一种。
锯条的锯齿有粗细之分，通常以每25mm长度内的齿数来表示，有14、18、24和32等几种。
图5-13锯条的安装如图5-13右图所示，应使齿尖朝着向前推的方向。
锯条的张紧程度要适当。
过紧，容易在使用中崩断；过松，容易在使用中扭曲、摆动，使锯缝歪斜，也容易折断锯条。
握锯一般以右手为主，握住锯柄，加压力并向前推锯；以左手为辅，扶正锯弓。
