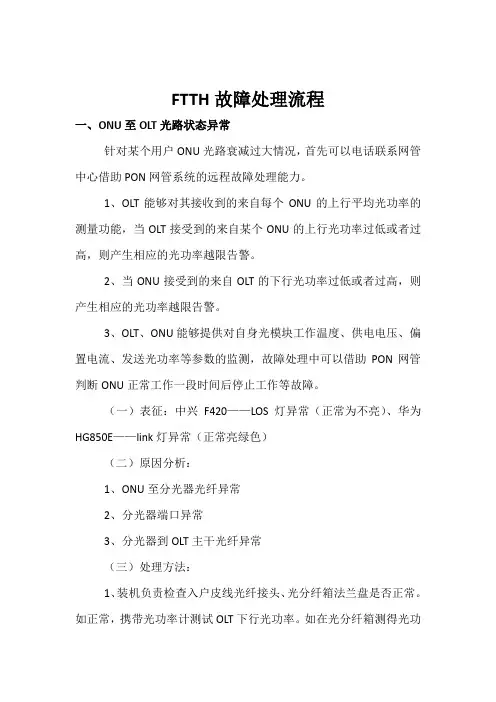

FTTH故障处理流程一、ONU至OLT光路状态异常针对某个用户ONU光路衰减过大情况，首先可以电话联系网管中心借助PON网管系统的远程故障处理能力。

1、OLT能够对其接收到的来自每个ONU的上行平均光功率的测量功能，当OLT接受到的来自某个ONU的上行光功率过低或者过高，则产生相应的光功率越限告警。

2、当ONU接受到的来自OLT的下行光功率过低或者过高，则产生相应的光功率越限告警。

3、OLT、ONU能够提供对自身光模块工作温度、供电电压、偏置电流、发送光功率等参数的监测，故障处理中可以借助PON网管判断ONU正常工作一段时间后停止工作等故障。

（一）表征：中兴F420——LOS灯异常（正常为不亮）、华为HG850E——link灯异常（正常亮绿色）（二）原因分析：1、ONU至分光器光纤异常2、分光器端口异常3、分光器到OLT主干光纤异常（三）处理方法：1、装机负责检查入户皮线光纤接头、光分纤箱法兰盘是否正常。

如正常，携带光功率计测试OLT下行光功率。

如在光分纤箱测得光功率值为≤—24dbm，更换纤芯。

仍不能处理故障，联系线路测试一二级分光器间主干光缆是否正常。

2、联系设备更换分光器端口。

二、ONU注册认证失败（一）表征：中兴F420——PON灯异常（正常为亮绿色）、华为HG850E——Auth灯异常（正常为绿色）（二）原因分析：1、ONU到OLT光路异常2、ONU的LOID输入有误3、上联OLT PON口与实际不符（三）处理方法：1、按ONU至OLT光路状态异常步骤处理2、检查与工单信息是否相符3、检查光路资源。

三、部分用户宽带无法使用（一）表征：宽带拨号678错（网络不通）、宽带拨号691错误（帐号密码或绑定错误）（二）原因分析：1、网络不通可能原因ONU至OLT光路异常或认证失败、五类线或终端异、上层网络异常2、帐号密码或绑定错误，联系网管中心（三）处理方法：1、按ONU至OLT光路状态异常步骤处理2、更换用户线路或终端3、通知网管中心四、大量用户同时678故障代维通知网管人员查看OLT侧告警情况，PON板或PON口告警，转由接入网设备人员处理，主光路中断转由接入网线路人员处理。

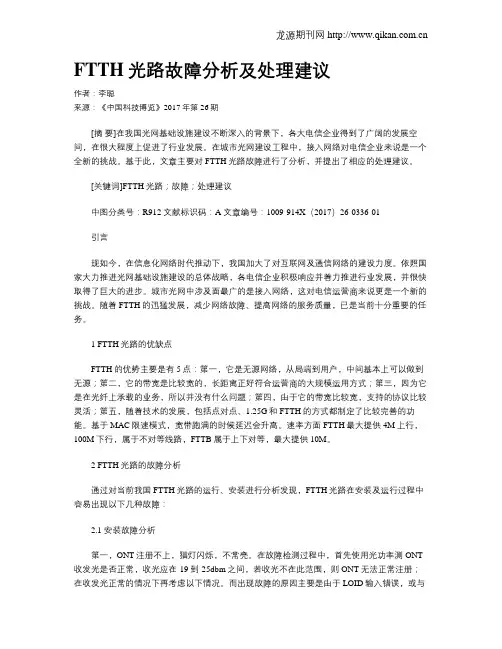

FTTH光路故障分析及处理建议作者：李聪来源：《中国科技博览》2017年第26期[摘要]在我国光网基础设施建设不断深入的背景下，各大电信企业得到了广阔的发展空间，在很大程度上促进了行业发展。

在城市光网建设工程中，接入网络对电信企业来说是一个全新的挑战。

基于此，文章主要对FTTH光路故障进行了分析，并提出了相应的处理建议。

[关键词]FTTH光路；故障；处理建议中图分类号：R912 文献标识码：A 文章编号：1009-914X（2017）26-0336-01引言现如今，在信息化网络时代推动下，我国加大了对互联网及通信网络的建设力度。

依照国家大力推进光网基础设施建设的总体战略，各电信企业积极响应并着力推进行业发展，并很快取得了巨大的进步。

城市光网中涉及面最广的是接入网络，这对电信运营商来说更是一个新的挑战。

随着FTTH的迅猛发展，减少网络故障、提高网络的服务质量，已是当前十分重要的任务。

1 FTTH光路的优缺点FTTH的优势主要是有5点：第一，它是无源网络，从局端到用户，中间基本上可以做到无源；第二，它的带宽是比较宽的，长距离正好符合运营商的大规模运用方式；第三，因为它是在光纤上承载的业务，所以并没有什么问题；第四，由于它的带宽比较宽，支持的协议比较灵活；第五，随着技术的发展，包括点对点、1.25G和FTTH的方式都制定了比较完善的功能。

基于MAC限速模式，宽带跑满的时候延迟会升高。

速率方面FTTH最大提供4M上行，100M下行，属于不对等线路，FTTB属于上下对等，最大提供10M。

2 FTTH光路的故障分析通过对当前我国FTTH光路的运行、安装进行分析发现，FTTH光路在安装及运行过程中容易出现以下几种故障：2.1 安装故障分析第一，ONT注册不上，猫灯闪烁，不常亮。

在故障检测过程中，首先使用光功率测ONT 收发光是否正常，收光应在-19到-25dbm之间，若收光不在此范围，则ONT无法正常注册；在收发光正常的情况下再考虑以下情况。

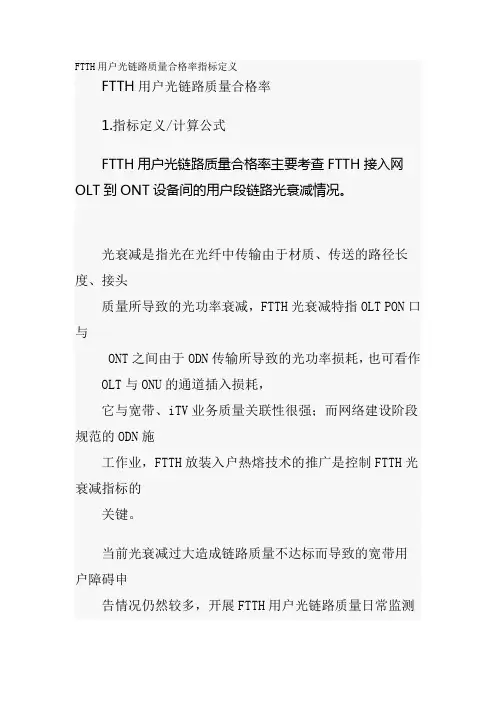

FTTH用户光链路质量合格率指标定义
FTTH用户光链路质量合格率
1.指标定义/计算公式
FTTH用户光链路质量合格率主要考查FTTH接入网OLT 到ONT设备间的用户段链路光衰减情况。

光衰减是指光在光纤中传输由于材质、传送的路径长度、接头
质量所导致的光功率衰减，FTTH光衰减特指OLT PON口与
ONT之间由于ODN传输所导致的光功率损耗，也可看作OLT与ONU的通道插入损耗，
它与宽带、iTV业务质量关联性很强；而网络建设阶段规范的ODN施
工作业，FTTH放装入户热熔技术的推广是控制FTTH光衰减指标的
关键。

当前光衰减过大造成链路质量不达标而导致的宽带用户障碍申
告情况仍然较多，开展FTTH用户光链路质量日常监测
工作，对于“提升光网质量，降低接入末稍障碍率，提高客户感知具有重要意义。

FTTH用户光链路质量合格率=全
程光衰减合格链路数/（全程光衰减合格链路数+全程光衰减不合格链路
数）×100%。

其中，全程光衰减合格链路是指OLT PON口与FTTH用户ONT之间，上、下行光衰减均在10--27dB范围内的用户链路。

上行光衰减=
ONT的发送功率 -
OLT的接收功率；
下行光衰减=
OLT的发送功率 -
ONT的接收功率。

光链路设计中的几项损耗参数的说明和分光比的计算光链路设计中的几项损耗参数的说明和分光比的计算最近，询问光链路中几项损耗值的含义和计算方法的网友比较多，现根据几位网友提问的内容和要求，做点说明，并试做一个设计例子一起供作参考。

在光链路的设计中，要碰到光纤损耗、分光损耗、分光附加损耗、活动接头损耗和光链路（总）损耗几项参数，很显然，光链路损耗是以上其他几项损耗值的总和：光链路损耗=光纤损耗+分光损耗+分光附加损耗+活动接头损耗 (dB)光纤损耗，是光信号在光纤中传输时光功率消耗引起的，在设计时1310nm通常按每km0.4dB计算，1550nm通常按0.25dB计算。

某一光路光纤损耗的dB数，换算成该路单路功率损耗mW数按下式计算：某单路功率损耗=100.1光纤损耗（mW）（某路）分光比K=某单路功率损耗/各路功率损耗总和（某路）分光损耗= -10lg K (dB)分光损耗，实际上是分光时的光功率转移造成的，不是光功率的消耗引起的，因此在计算分光比时不能将它计算进去。

但是在计算光链路总损耗时必须将它加进去。

分光附加损耗，是分光时的分光器自身消耗了光功率造成的；活动接头损耗也是其自身消耗了光功率造成的，因此这两项本来应该在计算分光比时都加进和光纤损耗中，算出三者的总损耗dB数，然后换算出损耗总功率数mW，再据此计算出分光比，这样计算得出的最后计算结果最为准确。

但是由于分光附加损耗和活动接头损耗的量值，比光纤损耗要小得多，而且各条光链路的数值基本相等，在计算分光比时把各条光路的这两项数值统统忽略不计，对分光比计算结果的影响很微小。

因此，通常在计算分光比时都把分光附加损耗和活动接头损耗忽略不计，仅仅将光纤损耗换算成光功率来计算分光比。

但是在计算光链路总损耗的时候，这两项数值都要计算进去。

分光器附加损耗的大小，和分光路数的多少有关，设计时可从表1中选取数值。

表1 分光器的附加损耗值活动接头损耗，要根据光链路中活动接头的总数量计算，通常按每个接头0.3～0.5dB选取。
