辽宁石油化工大学实习设计本（第册）专业班级电气自动化1031姓名刘广辉学号1020863104实习名称单片机应用实训实习地点实训室实习时间2012年9月24—2012年10月24指导老师孙文志牟淑杰闫兵成绩评阅人职业技术学院教务科制前言随着电子工业的迅速发展，大规模集成电路已经得到了广泛的应用。
微电子技术和信息技术的发展，使得计算机技术已经深入到人们生活和生产的各个领域。
而电子设计自动化ED A技术的发展在电子工业的发展进程中起到了巨大的推动作用。
同时，单片机技术作为计算机技术的一个分支，在当今的信息社会中扮演着重要角色。
单片机渗透到我们生活的各个角落，该技术的发展与应用给国民生产生活带来了巨大的改变。
导弹的导航装置，飞机上各种仪表的控制，计算机的网络，通讯与数据传输，工业自动化过程的实时控制和数据的处理，广泛使用的各种智能I C卡，民用豪华轿车的安全保障系统，录象机、摄影机、全自动洗衣机的控制，以及程控玩具、电子宠物等等，这些都离不开单片机。
更不用说自动控制领域的机器人、智能仪表、医疗器械了。
因此，单片机的学习，、开发和应用将造就一批计算机应用与智能化控制的科学家、工程师。
科技越发达，智能化的东西就越多，使用的单片机就越多。
由此可见，单片机和Pr ot el99S E对现代科技社会的重要性。
因此，学好这两门课程尤其重要。
本次实习包括三部分：第一部分是对实训所用软件的介绍，第二部分是Pr ot el软件实施的p c电路板的生成，第三部分是对几个典型单片机的仿真。
目录前言 (2)第1章实训中软件的应用 (4)1.1Protel 99 SE 的应用 (4)1.1.1 Protel 99 SE 概述 (4)1.1.2Protel 99 SE 的特性 (4)1.2 keil 软件的应用 (5)1.2.1keil 软件的概述 (5)1.2.2Keil C51 单片机软件开发系统的整体结构 (5)1.2.3使用Keil仿真器时的注意事项 (6)1.3Proteus软件的应用 (6)1.3.1Proteus软件的概述 (6)1.3.2Proteus电路仿真介绍 (7)第2章用protel 软件生成PCB集成电路板 (7)2.1 用EDA生成电路板 (7)2.1.1 用EDA画电路原理图需注意的问题 (7)2.1.2 由EDA画步进电机原理图 (8)2.1.3由步进电机原理图生成PCB集成电路板 (8)第3章单片机的仿真 (10)3.1 步进电机的仿真 (10)3.1.1 主要元器件 (10)3.1.2 电路原理图 (10)3.1.3 步进电机系统程序设计 (11)3.1.4 步进电机的仿真 (11)3.2 数字表60秒倒计时的仿真 (12)3.2.1 主要元器件 (12)3.2.2电路原理图 (12)3.2.4 数字表60秒倒计时的仿真 (15)3.3跑马灯电路的仿真 (16)3.3.1主要元器件及原理图 (16)3.3.2 跑马灯程序设计 (17)3.3.3 跑马灯倒计时的仿真 (17)实训总结19 参考文献 (20)第1章实训中软件的应用1.1Protel 99 SE 的应用1.1.1 Protel 99 SE 概述Protel 99 SE 是Protel 公司于2000年推出的基于Windows 平台的第六代产品，它具有强大的自动设计能力、高速有效的编辑功能、简洁方便的设计过程管理PDM，可完整地实现电子产品从电学概念设计到物理生产数据的全过程以及这中间的所有分析、仿真和验证。
实训报告实习实训科目；电子电路的设计与装配系部：专业：电力系统自动化班级：姓名：实习实训地点：电工电子实验室指导教师：完成日期： 2009年12月27日说明一、报告封面必须按指定封面用钢笔或炭素笔填写，字体要规范。
二、报告应含有以下内容：1、前言2、实习目的及要求3、实习时间4、实习地点5、实习单位和部门6、实习内容：按实习大纲、实习进度计划的要求和规定，并结合自己的体会写。
7、实习总结指导教师评语及成绩评定学校实习（实训）鉴定表注：1、本表用于三周以上的实习（实训）、设计、测绘等实践教学评定。
2、评定结果按“优、良、中、及格、不及格”五级予以评定。
3、如实习所在单位另有鉴定材料，可附于本表后。
电气系《电子电路设计与装配》实训任务书教研室主任（签名）系（部）主任（签名）摘要本设计基于Protel99SE强大的自动设计能力、高速有效的编辑功能、简捷方便的设计过程管理PDM，并且可以完整地实现电子产品从电学概念设计到生成物理生产数据的全过程，以及这中间的所有分析、防真和验证功能详细阐述了电路原理图的绘制、印刷电路板、网络表和元件清单的制作过程。
以及在自学过程和制作过程中所遇到的种种问题。
并且给了相应的解决方法。
总之本次设计主要有三大部分：第一部分主要对Protel 99 SE这一软件作了详细的介绍，而且基于Protel 99 SE的功能对其绘图过程作了详尽的叙述，通过对其绘图过程的介绍后通过大量练习进行知识巩固与熟练。
第二部分是在第一部分基础知识的了解学习完后进行了个人设计探究，详述了设计过程和设计中遇到的问题。
第三部分是小组设计部分，这一部分是小组设计部分，这一部分内容主要包含了绘制原理图，做PCB 板，元件选择等内容。
关键词：Protel99SE软件原理图仿真 PCB板电子设计目录1 Protel 99 SE的简介 (1)1.1 Protel 99 SE的概述 (1)1.1.1 Protel 99 SE 的组成 (1)1.1.2 Protel 的特点及发展 (1)1.1.3 Protel运行环境 (3)1.2原理图设计 (3)1.2.1电路原理图的设计步骤 (3)1.2．2进行电路原理图绘制的操作步骤 (3)1.3常用基本设置操作 (7)1.4原理图的仿真 (12)1.4．1电路仿真的步骤 (14)1.4.2仿真设置说明 (14)1.4.3简述各种分析 (15)1.4.4 电路仿真演示 (15)1.5．原理图的封装 (17)2个人设计 (20)2.1个人设计题目及介绍 (20)2.1.1多谐振荡原理图 (20)2.1.2单稳态触发器的原理图 (21)2.2元件选择以及常用元件的识别 (22)2.2.1电阻 (23)2.2.2电容 (24)2.2.3晶体二极管 (25)2.2.4压二极管 (25)2.2.5电感 (26)2.2.6变容二极管 (26)2.2.7晶体三极管 (26)2.2.8场效应晶体管放大器 (27)3.小组设计 (28)3.1“可调直流稳压电源”原理简介 (28)3.2设计过程 (28)3.2.1建立原理图 (28)3.2.2制作PCB 板 (29)3.2.3注意问题 (29)3.3元件的使用 (29)3.4元件的检测 (30)3.5面包板上调试 (31)3.6焊接操作介绍 (31)3.6.1 基本步骤 (31)3.6.2焊接手法的具体实施 (31)3.6.3对焊接的要求 (32)3.7具体焊接 (32)3.7.1元器件的焊接练习 (32)3.7.2.导线的焊接 (32)3.8焊接工艺的体会 (32)3.9制作过程中遇到的问题总结 (35)3.10小组设计的实物照片 (35)总结 (37)谢辞 (38)参考文献 (39)1．Protel 99 SE的介绍1.1、Protel 99 SE的概述1.1.1、Protel 99 SE 的组成Protel 99 se 软件是电子线路设计与制板方面的佼佼者，protel 99 se 是一个32位的windows 软件，其编辑环境采用了视窗风格，利用鼠标和键盘就可以轻松进行设计工作，操作起来非常方便，极大的提高了设计工作的效率。
protel实习报告（共3篇）第1篇：Protel实习报告电子设计报告通过生产实习期间对Protel99SE的学习,让我了解了电路板绘制软件Protel99SE, 并且学会了一些基本电路的原理图绘制和PCB的制作.Protel99SE是一款优秀的电路绘图软件,功能强大并且学习和操作比较简单,堪称电子设计者的首选软件，它较早就在国内开始使用，在国内的普及率也最高，几乎所有的电子公司都要用到它，国内几乎所有的生产印制板专业厂家都使用到Protel,对于一个搞电气的自动化学生学习和掌握Protel非常有必要.在老师的讲解和操作指导下,加上自己的实际练习慢慢对Protel99SE的界面和操作渐渐地熟悉了.从建立绘制原理图开始对软件的应用学习.首先,学习了原理图的绘制,通过在软件中建立绘制原理图将自己所要得到的电路录入到电脑里,作为建立之后绘制PCB的原理基本.个人感觉在初学Protel99SE时,最难的是对元件的查找和对元件库的管理和添加, ,但与此同时还经常碰到软件中没有的原件,便需要自己学习和建立自己的原理图元件库,并绘制相应的原件.之后,对元器件封装属性的设置,如果原理图做好之后便可以将远离图转成PCB图,这个图上原件的位置对应于原理图上原件间的电气连接, 最后,PCB生成后最主要的工作就是对元件的布局和布线了,PCB元件的布局的要求是功能元件要尽量在一起,主要功能集成块要放在电路板中央,重元件要有支架,开关和发热元件靠边放,高频部分布线要尽量短,最后元件摆放要整齐,美观.元件布局好后就是布线了,布线可以是单层,双层和多层的.在老师课堂讲授Protel我学习到了很多操作和应用的技巧,但是注重实际练习才能掌握Protel .第2篇：Protel实习报告Protel实习报告一、Protel 99 SE 简介Protel 99 SE 软件是 PROTEL99SE 汉化版，99SE 是 PROTEL家族中目前最稳定的版本，功能强大。

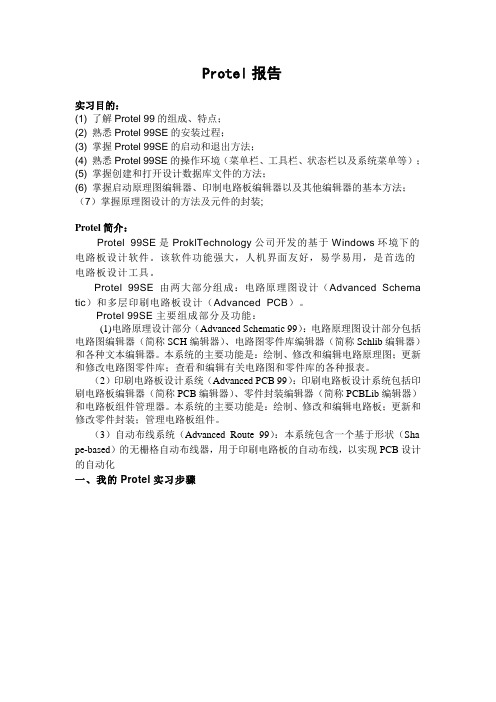

Protel报告实习目的：(1) 了解Protel 99的组成、特点；(2) 熟悉Protel 99SE的安装过程；(3) 掌握Protel 99SE的启动和退出方法；(4) 熟悉Protel 99SE的操作环境（菜单栏、工具栏、状态栏以及系统菜单等）；(5) 掌握创建和打开设计数据库文件的方法；(6) 掌握启动原理图编辑器、印制电路板编辑器以及其他编辑器的基本方法；（7）掌握原理图设计的方法及元件的封装;Protel简介：Protel 99SE是ProklTechnology公司开发的基于Windows环境下的电路板设计软件。
该软件功能强大，人机界面友好，易学易用，是首选的电路板设计工具。
Protel 99SE 由两大部分组成：电路原理图设计（Advanced Schema tic）和多层印刷电路板设计（Advanced PCB）。
Protel 99SE主要组成部分及功能：(1)电路原理设计部分（Advanced Schematic 99）：电路原理图设计部分包括电路图编辑器（简称SCH编辑器）、电路图零件库编辑器（简称Schlib编辑器）和各种文本编辑器。
本系统的主要功能是：绘制、修改和编辑电路原理图；更新和修改电路图零件库；查看和编辑有关电路图和零件库的各种报表。
（2）印刷电路板设计系统（Advanced PCB 99）：印刷电路板设计系统包括印刷电路板编辑器（简称PCB编辑器）、零件封装编辑器（简称PCBLib编辑器）和电路板组件管理器。
本系统的主要功能是：绘制、修改和编辑电路板；更新和修改零件封装；管理电路板组件。
（3）自动布线系统（Advanced Route 99）：本系统包含一个基于形状（Sha pe-based）的无栅格自动布线器，用于印刷电路板的自动布线，以实现PCB设计的自动化一、我的Protel实习步骤1．电路原理图的设计进入Protel 99se后通过“File文件”中“New新建”得到“Mydesi gn.ddb”文件，系统会根据你设置的保存路径给你保存。
（2014～2015学年第 2学期）实习名称：Protel 99SE专业：电子信息工程（城轨测控）学号： 2014121297 姓名：黄康实习地点：计算机实践中心实习时间： 7月15日～ 7月20日实习成绩：指导教师（签字）：西南交通大学峨眉校区2015年 7月 20日实习目的和要求：使用电脑设计电路原理图和电路板图是把电子技术从理论应用到实践的第一步，大家学习了模电和数电之后，接下来就应该学画电路原理图和电路板图。
只有会画电路原理图和电路板图才能进行电子产品的研究和开发。
本次实习的目的就是要让同学们掌握设计电路原理图和电路板图的基本方法。
Protel 99SE是澳大利亚Protel Technology公司推出的一个电路板设计软件。
该软件功能强大，人机界面友好，易学易用。
通过本次实习，同学们将熟悉Protel 99SE 软件，会使用该软件设计电路原理图、画元件图、设计电路板图、画元件封装图。
根神经实习采用上课和上机相结合的模式，要求同学们遵守实习纪律，不能旷课，认真完成老师安排的实习任务，学习积极主动，不懂就问。
每日填写实习日志，实习结束和撰写实习报告，实习日志和实习报告在实习完成后一起交给知道教师。
注意，凡有下列情况者本次实习成绩不及格：、（1）实习中严重违反纪律；（2）实习缺勤两次以上；（3）实习态度极不认真，在上机时干跟实习无关的事，如打游戏、上网聊天、打游戏等，被老师抓住两次以上；（4）实习报告混乱，不按规定格式，所画之徒错误太多；（5）实习日志缺失，或大部分内容未完成；（6）实习报告和实习日志不能copy别人的，必须个人写个人的，凡出现雷同现象者，均不及格。
实习方式和安排实习采用每天上机加自己学习的方式，每天有三个小时的上机时间让我们在机房里学习，指导教师指导我们学习，其余时间可以自己在寝室练习或者到机房练习。
实习内容第一部分电路原理图设计1.新建一个原理图文件（在Protel99se主窗口中执行菜单File-New,建立一个新的项目文件，再次执行菜单File-New，选择建立电路原理图文档，新建一个电路原理图文件）；2.设置原理图编辑器的界面环境，这里只需要更改图纸参数；3.装载元件库，单击元器件管理器的Add/Remove按钮载入该元件库；4.放置元器件；5.调整元器件；6.编辑元器件属性；7.连接导线（注意不同的线）。
Protel99SE实训报告电子线路设计系部：电子信息系班级：xxx班姓名：xxxxx学号：xxxxxxxxxx指导老师：xxxxxxxx（老师）日期：2011年01月08日一、实训目的：强化所学知识，设计完成声光报显示电路，熟练掌握protel 99的操作流程与PCB设计和开发流程，能搞应用它完成一些原理图的绘制。
二、实验材料：电脑一台，protel 99软件，给出的声光报设计要求。
三、实验内容：电路原理图绘制1、绘制元件DS80C310-MCL（封装DIP40 PCBFOOTPRINTS中）2、利用自下而上的方法绘制原理图3、进行ERC检查4、产生网络表PCB版图绘制1、电路板物理边界为3000mil×2000mil，单面板2、电气边界距物理边界1mm3、布局合理4、布线设置：a)信号线宽0.5mmb)电源线宽1mmc)地线宽1mmd)针脚式元件的焊盘设置为2mme)对所有焊盘添加泪滴5、填加SIP2接插元件分别为VCC、GND并接入电路6、给VCC和GND焊盘添加标注文字7、在四个角加安装孔生成元件清单报表(spreadsheet)并打印四、实训步骤：（一）、电路原理图绘制：1、绘制元件DS80C310-MCL（封装DIP40 PCBFOOTPRINTS中）绘图流程：A. 打开proteal 99 文件（file）new design database 新建设计OKB file 文件new documents schematic document OKC 重命名：sheet1.sch 重命名为DS80C310-MCLD 绘图：利用绘图工具条绘图，设计引脚属性绘制元件DS80C310-MCL2、利用自下而上的方法绘制原理图同理：绘制其余几个电路图，电路图最终图形如下晶振电路复位电路控制电路声控电路显示电路四个电路连接成的主电路总电路主电路图的设计流程：Ａfile 文件new documents schematic document OKＢ重命名：sheet1.sch 重命名为声光报警电路．prj3、进行ERC检查：Tools ERC电气检测（查看电是存在问题）4、产生网络表：design设计greate netlist 创建网络表（二）PCB版图绘制5、电路板物理边界为3000mil×2000mil，单面板6、电气边界距物理边界1mmＰＣＢ板的设计流程：使用向导生成电路板Ａ．执行file/new 命令，在探出的对话框中选择Wizards 选项卡Ｂ．选择Print Circuit Board Wizard （印制电路板向导）图标，单击ＯＫ按钮。
PROTEL电子制作实践报告一、设计目的通过上机操作，掌握利用Protel进行电路原理图设计的方法；掌握利用原理图元件库编辑器创建新元件的方法；掌握利用Protel进行印刷电路板图设计的方法；掌握利用PCB元件库编辑器创建新的PCB元件的方法；掌握利用Protel 进行电路原理图和印制板图综合设计的方法。
能熟练运用Protel进行电路原理图和印制板图综合设计，提高综合应用能力及独立解决实际问题的能力。
二、操作过程和主要步骤题1．新建一个原理图文件，设置图纸为A4竖放，标题栏为Standard，栅格设置Snap On，设置为10，Visible设置为10。
绘制如图所示带有总线的电路原理图（即书上第51页图3.41），并根据已绘制好的原理图文件，产生网络表，查看网络表文件，生成PCB，最终效果见书上第214页图10.88。
主要操作过程和步骤：1: 双击图标打开Protel99se2：选择“文件”，进行保存路径及文件名称的更改（图1.1）图1.1 图1.23：新建设计（打开document，如图图1.2，单击鼠标右键，选择new，在接下来的菜单中单击选择schematic document或者按下列步骤操作）4：新建一个原理图文件（在Protel99se主窗口中执行菜单File-New,建立一个新的项目文件，再次执行菜单File-New，选择建立电路原理图文档，新建一个电路原理图文件）图1.3 图1.45：设置图纸的文档参数（双击图标进入SCH99SE，执行菜单Design-Options,设置图纸为A4竖放，标题栏为Standard，栅格设置Snap On，设置为10，Visible设置为10。
）6：装入原件库（本电路原理图中，需要的原件为晶振、电阻、电容、74ls04、4040、SWDIP-8，这些原件所在的原件库为分立元件库，单击元器件管理器的Add/Remove按钮载入该元件库）图 1.5 图1.67：放置原件（在原件列表中选择所需要的原件，放置于方格区域，如图1.6）8：调整元件（放置好元件后鼠标选中元件，将其拖动到合适的位置，有些元件还需要必要的旋转。
protel99SE实习心得体会第一篇：protel99SE实习心得体会protel99SE实习心得体会为期两周的protel99SE实习结束了，可自己总感觉还是意犹未尽，总感觉自己要学的东西还很多很多，仅仅通过这两周的实习自己没能完全掌握这方面的知识。
不过，通过一周的理论讲解和一周的上机实习（在上机的过程中还有老师一定的讲解）。
虽然时间理论学习的时间和上机的时间对于我们这些初学者要全面掌握protel99SE的理论知识和实践知识是相当难的。
但是，由于理论老师的精心备课加上她的精心讲解我觉得自己在这方面有了很大的长进，有一个只听说过protel99SE是做电路设计的软件到已经初步较为全面的了解了这个软件。
再加上实习时，通过回忆理论老师的讲解结合自己的笔记和当堂实习老师的讲解和任务的布置，我渐渐在完善着自己的protel99SE知识。
可是，还是由于上课时的粗心和笔记的不清楚，使自己在很多方面还是不能很好的操作和运用软件。
当遇到不懂的地方时通过问老师和同学，我开始慢慢的一步步的按照老师所说的步骤一步步的完成着老师布置的任务。
在protel99SE学习的开始不久自己便对这个软件产生了浓厚的兴趣。
由于实习是没有教材的，所以自己便很早的去图书馆借了本有关protel99SE的教材以便自己能一边听老师讲解一边自学，我想这样能好点。
因为仅仅凭一周五节课老师的讲解不能很全面和详细的讲解有关protel99SE的知识，可是如果自己借一本书。
晚上回到宿舍通过回忆老师的讲解和笔记结合自己借的书就能较全面的了解和掌握protel99SE。
当一周的理论知识讲解完之后，自己对protel99SE 已经有了一个较为全面的了解。
可是当想到下周就要上周实践时还是有一定的不踏实，担心自己不能很好的按时完成实习任务。
可是，当自己真的上机实践后觉得上机并没有自己想象的那么困难，自己大部分还是能按照老师所要求的做下来。
只是偶尔有一小部分知识不是很清楚，通过问同学和老师对这些知识进一步掌握之后开始慢慢的一步步的完成了自己的任务。
2023年大学生protel电路板设计实习报告-电路板设计实习报告篇1：大学生protel电路板设计实习报告一、实习目的与要求掌握一种电路原理图与电路板的绘制方法是电类工程师的必备条件。
本实习可使用软件工具Protel99SE(或Altium Designer或POWERLOGIC、PADS)。
本实习的教学任务是通过实际操作练习，使学生掌握利用电路设计软件绘制各种电路板原理图的方法，SCH部分应掌握： PROTEL99系统界面和基本操作;元件封装的设计; 原理图设计的基本操作;系统工作环境的设置等基本应用。
学会绘制的技巧和了解设计各种实际应用电路的方法，同时可以进行PCB设计。
二、实习内容1、绘制具有一定复杂度的电路原理图。
结合以前所学课程(例如模拟电路、数字电路、单片机、电子设计自动化、通信原理等)设计一个系统，要求：1)所给出的原理图设计应有系统的理论完整性，此系统理论上可以完成2-3种以上可以描述的硬件功能，不同型号的大于8脚的芯片器件(例如89c51等)数量不少于3个，如液晶、键盘、下载接口、扩展接口等非芯片接口不计入芯片数量。
本设计给出一些可以选择的原理图(PDF格式)，也可以自己来设计满足要求的原理图。
2)根据自己设计的系统，设计芯片的原理图封装，按照设计绘制正确的原理图。
3)根据设计的原理图设计PCB图(可选)三、实习报告的内容要求与作业(1)根据实习的要求和内容，自行用Protel设计完成原理图设计。
提交实习报告一份，其中报告中一般包括：1) 实习目的2) 实习内容3) 根据实习内容自行设计系统的基本硬件功能描述4) 原理图中典型元件原理图库设计方法5) 原理图6) 实习的心得体会，包括对设计成果作出评价，可以包含部分实习中问题解决方法的介(2)设计原理图附图四、U盘电路设计及各部分功能描述1、 U盘的结构U盘基本上由五部分组成：USB端口、主控芯片、FLASH(闪存)芯片、PCB 底板、外壳封装。
在当前的社会中，各种文化发展达到了百花齐放，人们物质生活得到了显著提高。
新鲜事物有很多，因此，科学技术水品也是越来越高，全站仪导线测量是一种先进的技术手段，下面为大家推荐大学生protel电路板设计实习报告，朋友们可以借鉴。
"一：实习目的目前protel电路板是一个热门技术，很多高校学生选择与此相关的毕业设计，同时高校也有与此相关的项目。
通过对一只正规产品 GWL—100 单片机学习开发板的安装、焊接、调试、了解电子产品的装配全过程，训练动手能力，掌握元器件的识别，简易测试，及整机调试工艺，从而有助于我们对理论知识的理解，帮助我们学习专业的相关知识。
培养理论联系实际的能力，提高分析解决问题能力的同时也培养同学之间的团队合作、共同探讨、共同前进的精神。
"本周实习具体目的如下：1、学习并掌握 Protel 99 SE 软件，在实操过程中能灵活使用该软件。
"2、熟悉手工焊锡的常用工具的使用及其维护与修理。
3、基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。
熟悉电子产品的安装工艺的生产流程。
"4、熟悉常用电子器件的类别、型号、规格、性能及其使用范围。
5、了解电子产品的焊接、调试与维修方法。
"二：实习内容和要求实习内容：。
"1、对照原理图讲述整机工作原理。
2、对照原理图看懂装配接线图。
"3、了解图上符号，并与实物对照。
4、根据技术指标测试各元器件的主要参数。
"5、讲解焊接的操作方法和注意事项。
6、焊接练习。
"7、分发与清点零件。
8、万用表的工作原理及其分类。
"9、讲解元器件的类别、型号、使用范围和方法以及如何正确选择元器件。
10、讲解如何使用工具测试元器件。
"11、组装、焊接与调试 GWL—100 单片机学习开发板。
实习要求：熟悉运用 Protel 99 SE 软件，学习理解并绘制万用表电原理图，认真细致地安装焊接，排除安装焊接过程中出现的故障以在规定时间内完成正规 GWL—100 单片机学习开发板的安装、焊接、调试及使用。
第一章Protel99SE项目实习第一节原理图一、原理图的设计：在设计原理图是要有清晰的设计步骤，也使设计能够更好的完成。
（一）环境设置：环境设置包括窗口设置、图纸设置、网络和光标设置，也可以进行其他设置，例如：字体、文档组织和屏幕分辨率设置等。
在本报告中只说明图纸设置。
图纸设置包括图纸大小、方向和颜色等设置。
图纸尺寸可以选择标准图纸、也可以自定义图纸。
这些设置的操作均可在菜单命令DesignOptions或对图纸直接点右键，系统将弹出Document Options对话框，并选择其中的Sheet Options选项卡进行设置：标准图纸大小选择Standard Style选项进行定义；自定义图纸，需设置 Custom Style栏中的各个选项；设置图纸方向时且在操作框中的Orientation（方位）下拉列表框中选取，通常情况下，在绘图及显示时设为横向，在打印时设为纵向打印；图纸颜色设置，包括图纸边框（Border）和图纸底色（Sheet）的设置，Border选择项用来设置边框的颜色，默认值为黑色。
点击右边的颜色框，系统将弹出选择颜色对话框Choose Color，我们可通过它来选取新的边框颜色，同理设置图纸底色。
设置图样标题栏时在Document Options对话框的 Organization中进行设置。
(二)绘图前的准备：①在启动Protel99SE后第一步就是创建新的设计文件。
在菜单文件的下拉列表中选择新建设计，在出现的对话框中选择Location选项卡，然后即可在DatabaseFile Na栏中修改文件名和点击Browse标签修改文件储存位置。
②在菜单文件的下拉列表中选择新建文件，在出现的对话框中双击SchematicDocument图标，然后修改刚出现的文件名即可。
③打开新建的文件，选择Brow Sch标签,能够看到已有的元件库,有时还要添加新的元件库,甚至创建元件库。
对于添加新元件库，单击Add/Remove出现新的对话框（图1-1-2）在其中选择自己所需的元件库即可。
对于创建元件库，在下面叙述中说到。
（三）放置元件：放置元件的方式有两种：①利用浏览器放置；②利用菜单命令放置。
对于初学者不熟悉元件名称，往往选择前者（图1-1-3）。
用键盘上下移动键浏览到所需元件后，单击Place后，鼠标变为十字形移动到图纸上适当位置，按空格键将元件调整为自己所需的方向后，单击左键（如果此元件所用多个，继续移动鼠标到适当位置，重复操作），再击右键即可。
当放置好元件后，用鼠标双击元件，出现元件属性的设置对话框，即可进行元件属性的修改，包括元件库定义名称、封装形式、流水序号、元件图名称等。
（四）绘制原理图：绘制原理图布线主要目的是按照电路设计的要求建立网络的实际连通性。
在绘制导线时使用将两元件直接连接，并注意相交线的接点的连接；当两元件在图上不便使用导线相连时可使用网络标号实现电气连接；但当使用芯片时，如果只用网络标号，对检查不便且不美观，此时使用总线较好（总线未实现电气连接，只是供人便于观看）。
绘制的原理图较小时一般都能够在一张图纸上美观完整的体现出来（图1-1-4）。
（五）生成报表：对于绘制图纸后，将其进行整体编辑和检查，使其更容易被人读懂和后续工作。
对于后续工作，就需要报表：网络表文件、元件列表文件、电气规则测试报告等。
这些报告都能够在菜单工具、仿真和报告中在实现。
生成网络表的一般步骤为：①执行菜单命令DesignCreate Netlist。
②执行完该命令后，会出现Netlist Creation对话框，可以进行对话框设置。
③对话框设置完后，将进入Protel 99 SE的记事本程序，并将结果保存为.net文件，产生网络表。
一、原理图元件库元件设计：通过原理图元件库编辑器的制作工具来绘制和修改一个元件图形。
启动原理图元件库编辑器：首先在当前设计管理器环境下，执行菜单命令“FileNew”，系统将显示“新建文件”对话框；从对话框中选择原理图元件库编辑器图标Schematic Library document，双击图标或者单击OK按钮，系统便在当前设计管理器中创建一个新元件库文档，此时用户可以修改文档名；双击设计管理器中的电路原理图元件库文档图标，就可以进入原理图元件库编辑工作界面。
（一）绘制元件（以绘制数码管为例）：①点击菜单FileNew命令，从编辑器选择框中选中原理图元件库编辑器，然后双击库文件图标，就会进入原理图元件库编辑工作界面；②使用菜单命令ViewZoom In或按PageUp键将元件绘图页的四个象限相交点处放大到足够程度，因为一般元件均是放置在第四象限，而象限交点即为元件基准点；③单击原理图上的按钮，出现十字光标后按下Tab键出现一对话框，将Border属性设为Medium，单击OK即可；④单击画直线工具，出现十字光标后，按下Tab键弹出对话框，将选项Line设为Medium，单击OK后可在工作平台上绘制出“日”字，然后执行菜单Place/Pie Charts，绘制小数点；⑤单击绘图工具按钮，出现十字光标后按Tab键弹出对话框，将Name设置为A，Number设置为10，Electrical设置为Passive，选中 Show名称和Show个数功能，将Pin设置为30，单击OK即可；⑥将引脚放到适当的位置，此操作与放置元件相同。
依次放好各引脚。
（二）保存元件和创建元件库文件：绘制好元件后执行菜单命令ToolsDescription，在弹出的对话框中将Default栏、Description栏和封装形式设置为LED.3，然后点击OK按钮就完成了元件属性的设置。
图1-1-5制作完成的数码管元件执行菜单命令ToolsRename Component，打开New Component Name对话框，将元件名称改为LED.3，然后执行菜单命令FileSave，将元件保存到当前元件库文件中；也可保存到指定的文件下，即执行File/Save Copy As,屏幕上出现对话框后根据要求写入。
第二节 PCB图一、PCB设计：PCB的设计过程：1.规划电路板；2设置参数；3引入网络表；4元件布局和调整；5 布局规则设置；6自动布线与手工调整或手工布线；7存盘与打印。
（一）设计的准备工作：①创建文件、装载元件库与原理图的设计差不多，不累述，只是创建PCB图文件使用PCB Document而已。
②层面的设置可执行DesignOption，出现Document Options对话框，选择Layers进入设置对话框，可单击每一工作层面前均有复选框，当只有单击它时才能打开该层面，否则处于关闭状态；单击Used On即可使当前PCB文件中正使用的层面都处于打开状态。
进入Option选项卡可对Grid、Electrical Grid、Measurement等选项进行设定。
③规划电路板：在绘制印刷电路板之前，用户要对电路板设计有一个初步的规划，如电路板采用多大的物理尺寸，采用单层板、双层板还是多层板，各种元器件采用的封装形式以及元件布局位置等，以确定整个电路板的基本框架。
（二）手动电路板的规划设计：在禁止布线层（Keep Out Layer）上用走线绘制出一个封闭的多边形（一般情况下绘制成一个矩形），多边形的内部即为布局的区域。
①单击放置工作栏上的按钮，有十字光标后即可确定原点；②利用按钮画好一个矩形，然后双击所画的每一条线弹出对话框可对该线的坐标进行精确设置（包括线的粗细），其长宽就是实际电路板的大小。
（三）元件封装的设置：在生成网络表之前先要将每一个元件的封装设置好，并且要和PCB元件库相匹配，不然没设置好的元件不能调入电路板中。
而在放置元件封装之前，先要装入所需的元件封装库，否则，无法调用元件。
放置元件封装的操作步骤如下：执行“PlaceComponent…”命令，或用鼠标单击放置工具栏中的图标，或先按下字母热键P 、松开后按下字母热键C 。
执行命令后，系统会弹出放置元件封装对话框。
可以在该对话框中输入元件Footprint（封装形式）、Designator（元件标号）、Comment（元件注释）等参数。
如果不熟悉元件封装的，可以单击该对话框中“Browse（浏览）”按钮，从装入的元件封装库中浏览、选择所需元件，如图6.2所示。
选中元件，单击“Place”按钮，可将选择的元件放置到编辑器中。
设置元件封装的属性即在原理图中双击元件出现元件属性的设置对话框，将Footprint栏写入对应的元件封装即可。
（四）装入网络表和元件：在元件封装设置完成以后，方可进行此操作。
在原理图编辑器执行菜单命令DesignUpdate PCB，弹出对话框选择Preview Chang按钮可进入一对话框进行错误检查（包括封装检查），并随时返回原理图进行改正。
直到无错时点击错误检查对话框的Execute按钮将所有元件调入PCB图中（如有错，不能全部调入），并且有“导线”相连。
（五）元件的布局与布线：这两者都包括自动和手工两种形式，并且都需要规则的设置。
①自动布局前需要装入网络表，为了使自动布局的结果更符合要求，可以在自动布局之前设置自动布局设计规则。
系统提供了两种自动布局方式：“ClusterPlacer（成组布局方式）”和“Statistical Placer（统计布局方式）”。
自动布局后一般需要进行手工调整布局②手工布局实际上就是对元件进行排列、移动、旋转、复制和删除等操作。
它适合由分立元件组成的小规模、低密度的PCB图的设计。
③自动布线前按照某些要求预置布线设计规则，设置完布线规则后，程序将依据这些规则进行自动布线。
④手工布线前要设置在线设计规则检查，通过主菜单上的“PlaceLine”命令或单击放置工具栏中的放置导线图标来启动布线命令。
也可以通过右键菜单中的“Interactive Routing”命令。
在布线过程中可以切换导线模式、切换导线方向、设置光标移动最小间隔。
⑤设计规则检查利用设计规则进行检查有两种方式，实时检查（On-Line DRC）和分批检查（Batch DRC）。
实时检查是在放置或移动图件的同时，系统自动利用规则进行检查。
分批检查的运行是用户控制的，其结果是产生一个报告文件。
PCB元件库设计：启动编辑器的方法是在新建文件里选择PCB Library Document,在弹出的窗口中选择TopOverLayer标签绘制。
启动此编辑器后在浏览器中显示唯一的PCB元件名字，点击Rename 进行重命名。
在TopOverLayer层面绘制PCB元件时与绘制原理图元件差不多，只是对焊盘的设置要求需要符合实际要求：用图标绘制焊盘后双击焊盘可以对其进行精确坐标（焊盘间距）、标号和大小的设置。
