测电源电动势和内阻

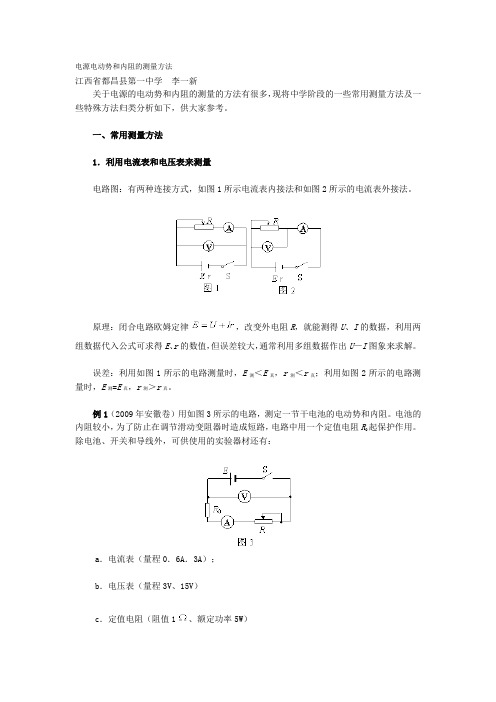

电源电动势和内阻的测量方法江西省都昌县第一中学李一新关于电源的电动势和内阻的测量的方法有很多，现将中学阶段的一些常用测量方法及一些特殊方法归类分析如下，供大家参考。

一、常用测量方法1．利用电流表和电压表来测量电路图：有两种连接方式，如图1所示电流表内接法和如图2所示的电流表外接法。

原理：闭合电路欧姆定律，改变外电阻R，就能测得U、I的数据，利用两组数据代入公式可求得E、r的数值，但误差较大，通常利用多组数据作出U—I图象来求解。

误差：利用如图1所示的电路测量时，E测＜E真，r测＜r真；利用如图2所示的电路测量时，E测=E真，r测＞r真。

例1（2009年安徽卷）用如图3所示的电路，测定一节干电池的电动势和内阻。

电池的内阻较小，为了防止在调节滑动变阻器时造成短路，电路中用一个定值电阻R0起保护作用。

除电池、开关和导线外，可供使用的实验器材还有：a．电流表（量程0．6A．3A）；b．电压表（量程3V、15V）c．定值电阻（阻值1、额定功率5W）d．定值电阻（阻值10，额定功率10W）e．滑动变阻器（阻值范围0～10、额定电流2A）f．滑动变阻器（阻值范围0～100、额定电流1A）那么（1）要正确完成实验，电压表的量程应选择 V，电流表的量程应选择A；R0应选择的定值电阻，R应选择阻值范围是的滑动变阻器。

（2）引起该实验系统误差的主要原因是。

解析：（1）由于电源是一节干电池（1．5V），所选量程为3V的电压表；估算电流时，考虑到干电池的内阻一般几左右，加上保护电阻，最大电流在0．5A左右，所以选量程为0．6A的电流表；由于电池内阻很小，所以保护电阻不宜太大，否则会使得电流表、电压表取值范围小，造成的误差大；滑动变阻器的最大阻值一般比电池内阻大几倍就好了，取0～10能很好地控制电路中的电流和电压，若取0～100会出现开始几乎不变最后突然变化的现象。

（2）关于系统误差一般由测量工具和所造成测量方法造成的，一般具有倾向性，总是偏大或者偏小。

测电源电动势和内阻的六种方法实验是物理学习中的重要手段，虽然高考是以笔试的形式出现的，但却力图通过考查设计性的实验来鉴别考生独立解决新问题的能力。

因此，在平时的学习中要充分挖掘出物理教材中实验的探索性因素，不断拓宽探索性实验设置的新路子，努力将已掌握的知识和规律创造性的运用到新的实验情景中去。

笔者结合习题简略介绍几种测量电源电动势和内阻的方法。

一、用一只电压表和一只电流表测量例1 测量电源的电动势E 及内阻r （E 约为V 5.4，r 约为Ω5.1）。

器材：量程为V 3的理想电压表V ，量程为A 5.0的电流表A （具有一定内阻），固定电阻Ω=4R ，滑动变阻器'R ，开关k ，导线若干。

（1）画出实验电路原理图，图中各元件需用题目中所给出的符号或字母标出。

（2）实验中，当电流表读数为1I 时，电压表读数为1U ；当电流表读数为2I 时，电压表读数为2U ，则可以求出E ＝___________，r ＝___________。

（用1I 、2I 、1U 、2U 及R 表示）解析：由闭合电路欧姆定律Ir U E +=可知，只要能测出两组路端电压和电流即可，由r I U E 11+=，r I U E 22+=可得：121221I I I U I U E --= （1） 1221I I U U r --= （2） 我们可以用电压表测电压，电流表测电流，但需注意的是题给电压表的量程只有V 3，而路端电压的最小值约为V V Ir E U 75.3)5.15.05.4(=⨯-=-=，显然不能直接把电压表接在电源的两端测路端电压。

依题给器材，可以利用固定电阻R 分压（即可以把它和电源本身的内阻r 共同作为电源的等效内阻“r R +”），这样此电源的“路端电压”的最小值约为V V V r R I E U 375.1)5.55.05.4()(<=⨯-=+-=，就可直接用电压表测“路端电压”了，设计实验电路原理图如图1所示。

关于电源电动势和内阻的几种测量方法及误差分析电源电动势和内阻是电源的两个重要参数，测量它们的准确性对于电源的性能评估和电路设计非常重要。

本文将介绍几种测量电源电动势和内阻的常用方法，并对其可能存在的误差进行分析。

一、电源电动势的测量方法1.直接测量法：直接连接一个高阻抗的电压表或电势计来测量电源的电动势。

这种方法简单直接，但在实际应用中存在一些误差。

首先，电源内部可能存在一些电流泄漏，这会导致测量值偏小。

其次，电表的内阻会影响电路的等效电路，如果电表内阻比电源的内阻大，则会导致电源电动势的测量值偏大。

另外，直接测量法还需要保证测量电阻的阻值尽可能大，以减小测量误差。

2.伏安法测量法：通过测量电源的开路电压和短路电流，并利用欧姆定律计算电源电动势。

这种方法的测量结果与直接测量法相比更准确，因为电源的内阻可以通过计算得到。

但仍然存在一些误差，比如电源在实际使用时可能存在的内阻变化，以及测量过程中可能引入的接触电阻。

3.电桥法：电桥法是一种精确测量电源电动势的方法。

它通过将电源与标准电阻组成一个电桥电路，调节电桥平衡使得电桥两侧电压为零，从而计算电源电动势。

电桥法的精度高，而且可以消除电表内阻对测量结果的影响。

但在实际应用中，电桥法要求使用高精度的标准电阻和电压表，且操作较为繁琐。

二、电源内阻的测量方法1.空载法：空载法是一种简单直接的测量电源内阻的方法。

它通过直接测量电源在空载状态下的开路电压和负载接入后的电压降，然后根据欧姆定律计算内阻。

但空载法只适用于内阻较小的电源，且测量结果容易受到电缆电阻和接触电阻的影响。

2.负载法：负载法是一种通过改变电源负载的方式测量内阻的方法。

它通过在电源输出端接入不同负载，并测量不同负载下的电压和电流，然后应用欧姆定律计算内阻。

负载法的准确性更高，能够排除空载法中存在的接触电阻和线路电阻的误差。

但负载法在实际应用中需要注意负载的选择，避免电源过载或短路。

三、误差分析在电源电动势和内阻的测量中，存在一些常见的误差源1.电表误差：电表本身的精度和内阻会对测量结果产生影响。

测定电池电动势和内阻的七种方法一．利用电压表和电流表测定电池电动势和内阻(伏安法）①实验原理：由闭合电路欧姆定律Ir U E += ，设计如图1所示的电路，改变滑动变阻器R 的阻值，测几组不同的I 、U 值，获得实验数据。

②数据处理:联立方程组用公式法（逐差法)求出电池电动势和内阻.也可以画出I U -关系图象，图线纵截距为电源的电动势E 、斜率的绝对值为电源的内阻r ，图线横截距为短路电流E I r =短。

二．利用电压表和电阻箱测定电池电动势和内阻（伏阻法） 实验原理：由闭合电路欧姆定律r R U U Ir U E +=+=，设计如图9所示电路，改变电阻箱R 的阻值，测得几组不同的R 、U 值，获得实验数据。

数据处理：可以联立方程组,利用公式法和平均值法求出电池电动势和内阻。

也可以画出11U R -图象，如图10所示，据r R U U E +=变形得：111r U E R E=+。

由图象可得：图线纵截距的倒数为电源的电动势,图线横截距倒数的绝对值为电源的内阻，图象的斜率r k E =，即r kE =。

三．利用电流表和电阻箱测定电池电动势和内阻（安阻法)实验原理：由闭合电路欧姆定律)(r R I Ir IR Ir U E +=+=+=，设计如图13所示电路，改变电阻箱R 的阻值,测得几组不同的R 、I 值，获得实验数据。

数据处理：可以联立方程组，利用公式法和平均值法求出电池电动势和内阻。

也可以画出1R I -图象，如图14所示,据)(r R I E +=变形得:r E IR -=1.由图象可得：图线斜率为电源的电动势E ，纵截距的绝对为电源的内阻r （不计电流表内阻），图线横截距为r E。

还可以画出1R I -图象，如图15所示，由E =I （R+r ）变形得：11r R I E E=+。

由图象可得：图线斜率为电源的电动势E 的倒数,纵截距为b =r E ， 则r =bE ，横截距的绝对值为电源的内阻。

测电源电动势和内阻的几种方法、伏安法一一用电压表和电流表测量电源的电动势和内阻原理：用电流表和电压表分别测出电源的电流和电压，然后由闭合电路的欧姆定律列方程组求现电源的电动势和内阻；或者通过描点作出电源的U―― I图象，再根据图象来求电源的电动势和内电阻。

误差分析：用图象法，如图所示，第一种方法：E测VE真，r测＜r真第二种方法：E测=E真，r测＞「真例1 （2005年全国卷I）测量电源B的电动势E及内阻r （E约为4. 5V, r约为1. 5Q）。

器材：量程3V 的理想电压表V，量程0. 5A的电流表A （具有一定内阻），固定电阻R=4 Q，滑线变阻器R '，电键K，导线若干。

①画出实验电路原理图。

图中各无件需用题目中给出的符号或字母标出。

②实验中，当电流表读数为11时，电压表读数为U1 ;当电流表读数为I2时，电压表读数为U2。

则可以求出E= ______________________ ,r= _____________ 。

（用11 , I2 , U1, U2及R表示）例2 （2007宁夏卷）禾U用伏安法测量干电池的电动势和内阻，现有的器材为：干电池：电动势约为1.5 V，符号电压表：量程1 V,内阻998.3 Q ,符号电流表：量程1 A,符号滑动变阻器：最大阻值99999.9 Q，符号单刀单掷开关1个，符号导线若干①设计测量电源电动势和内阻的电路并将它画在指定的方框内，要求在图中标出电压表、电流表的接线柱的正负。

②为了满足本实验要求并保证实验的精确度，电压表量程应扩大为原量程的（）倍，电阻箱的阻值应为（）。

、伏阻法一一用电压表和电阻箱来测量电源的电动势和内阻原理：如图所示，通过改变电阻箱的阻值来改变电源的端电压，将电压和电阻值代入闭合电路欧姆定律表达式，列方程组来求得电源的电动势和内电阻。

当然也可以通过欧姆定律求出电路中的电流，然后通过描点作出电源的U――I图象来求出电源的电动势和内阻。

测〃电源电动势和内阻〃常用的方法及误差分析测电源电动势和内阻属于高中物理的“恒定电流"教学内容，它也是高中物理中的重点和难点内容，为此，需要引导学生进行全面的实验设计，增进学生对物理实验原理和方法的理解，帮助学生发现、分析和解决问题。

一、电流表外接测电源电动势和内阻的误差分析电流表的外接法如下图所示,在这个实验电路中，学生只须测出两组U和I的值，即可以计算出电动势和内阻。

1.公式计算法分析误差如上图，假设电源的电动势和内阻的测量值分别为E测和r测，真实值分别为E和r o假设将电表内阻的影响排除在外，运用闭合电路欧姆定律，测量的原理可以用如下公式表达：E)三=∪1+I1,r测=U2+I2r测。

如果将电表内阻的影响考虑在内，那么依据闭合电路欧姆定律，测量原理可以用如下公式表达：E=Ul+(Il+∪l∕Rv)r,E=U2+(I2+∪2∕Rv)r,将上面四个公式联合计算，可以得出：E测=(Rv/Rv+r)E,r测=(Rv/Rv+r)r o根据这个计算结果，可以看出电动势和内阻的测量值都小于真实值。

2.等效电源法测量误差将电压表和电源视同为一个新电源,等效电源的内阻r效是r和Rv的并联电阻,那么，其测量值r 测=r效=(Rv/Rv+r)r<r o等效电源的电动势E效为电压表和电源组成回路的路端电压，其测量值E测=E效=(Rv/Rv+r)E<E,由此可知，真实值大于电动势和内阻的测量值。

3.图像法如果将电表内阻的影响排除在外，测量的原理公式为：E测=U+k测，如果将其考虑在内，那么，以闭合电路欧姆定律为依据，可知其公式为：E=U+(I÷Iv)r,参照下图：在上图中，电压表测的是电源的真实电压，而在I真=I测+Iv的实验中，对电压表的电流IV加以忽略而造成误差,当电压的求值越大时，其误差越大。

当U=O时，其误差为零,因而，可以由上图看出E测<E,r测<r。

二、电流表内接法测电源电动势和内阻的误差分析1.公式计算法如上图，假设电源的电动势和内阻的测量值分别可以用E测和r测加以表达，而真实值分别用E 和r表达，如果将电表内阻的影响排除在外，根据闭合电路欧姆定律，测量的公式为：E测=Ul+Ilr测=U2+I2r测;如果不将电表内阻排除在外，则依据闭合电路欧姆定律，可知其公式为：z E测E=U1+I1(r+RA),E=U2+I2(r+RA),通过对上述四个公式联立计算，可以得出：E测=E,r测=RA+r>r0由此可知,电动势的测量值等于真实值,内阻的测量值大于真实值。
