2020一级建造师《机电工程管理与实务》章节精讲-工业机电工程安装技术

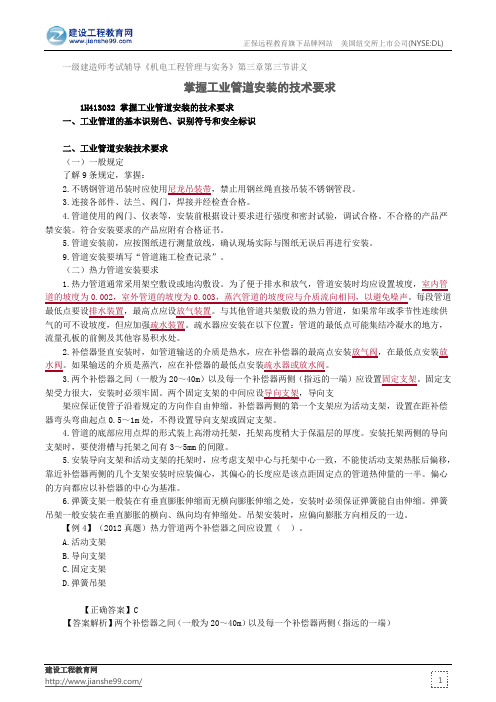

正保远程教育旗下品牌网站美国纽交所上市公司(NYSE:DL)建设工程教育网/一级建造师考试辅导《机电工程管理与实务》第三章第三节讲义掌握工业管道安装的技术要求1H413032 掌握工业管道安装的技术要求一、工业管道的基本识别色、识别符号和安全标识二、工业管道安装技术要求（一）一般规定了解9条规定，掌握：2.不锈钢管道吊装时应使用尼龙吊装带，禁止用钢丝绳直接吊装不锈钢管段。

3.连接各部件、法兰、阀门，焊接并经检查合格。

4.管道使用的阀门、仪表等，安装前根据设计要求进行强度和密封试验，调试合格。

不合格的产品严禁安装。

符合安装要求的产品应附有合格证书。

5.管道安装前，应按图纸进行测量放线，确认现场实际与图纸无误后再进行安装。

9.管道安装要填写“管道施工检查记录”。

（二）热力管道安装要求1.热力管道通常采用架空敷设或地沟敷设。

为了便于排水和放气，管道安装时均应设置坡度，室内管道的坡度为0.002，室外管道的坡度为0.003，蒸汽管道的坡度应与介质流向相同，以避免噪声。

每段管道最低点要设排水装置，最高点应设放气装置。

与其他管道共架敷设的热力管道，如果常年或季节性连续供气的可不设坡度，但应加强疏水装置。

疏水器应安装在以下位置：管道的最低点可能集结冷凝水的地方，流量孔板的前侧及其他容易积水处。

2.补偿器竖直安装时，如管道输送的介质是热水，应在补偿器的最高点安装放气阀，在最低点安装放水阀。

如果输送的介质是蒸汽，应在补偿器的最低点安装疏水器或放水阀。

3.两个补偿器之间（一般为20～40m）以及每一个补偿器两侧（指远的一端）应设置固定支架。

固定支架受力很大，安装时必须牢固。

两个固定支架的中间应设导向支架，导向支架应保证使管子沿着规定的方向作自由伸缩。

补偿器两侧的第一个支架应为活动支架，设置在距补偿器弯头弯曲起点0.5～1m处，不得设置导向支架或固定支架。

4.管道的底部应用点焊的形式装上高滑动托架，托架高度稍大于保温层的厚度。

全国一级建造师执业资格考试通关备考资料《机电工程管理与实务》知识框架第一章1H410000 机电工程技术机电工机电工程程常用材料技及工程设术备机电工程项目专业技术工业机电工程项目安装技术机电工程项目常用材料机电工程项目常用工程设备机电工程项目测量技术起重技术焊接技术机械设备安装技术电气工程安装技术管道工程安装技术机电工程项目常用金属材料的类型及应用机电工程项目常用电气材料的类型及应用机电工程项目常用非金属材料的类型及应用机电工程项目通用机械设备的分类和性能机电工程项目电气设备的分类和性能机电工程项目静臵设备的分类和性能机电工程项目专用设备的分类和性能机电工程项目测量的方法机电工程项目测量的要求机电工程项目测量的常用仪器的应用起重机械的使用要求吊具的选用原则吊装方案的选用原则起重吊装作业的稳定性焊接方法与工艺评定焊接材料与设备选用原则焊接质量检验方法焊接应力与焊接变形及其控制机械设备基础的种类及其应用机械设备基础验收要求机械设备安装程序机械设备安装的方法机械设备安装的精度控制要求成套配电装臵的安装技术输配电线路施工方法电气工程防雷与接地装臵的安装要求变压器的安装技术旋转电机的安装技术工业管道安装程序工业管道安装技术要求工业管道吹洗与试压的要求静臵设备安装技 术动力设备安装技 长输管道施工程序 塔器设备的安装技术金属储罐（柜）制作安装技术 球形罐的组装技术汽轮发电机安装技术 术锅炉设备安装技术自动化仪表工程安装程序自动化仪表工程 安装技术防腐蚀工程施工技术绝热工程施工技术工业炉窑砌筑工程施工技术建筑管道工程安 自动化仪表设备安装要求 自动化仪表线路及管路安装要求 自动化仪表的调试要求设备及管道防腐蚀的施工要求设备及管道防腐蚀的施工方法设备及管道防腐蚀材料的性能 设备及管道绝热结构层的施工方法设备及管道绝热结构组成与要求设备及管道绝热结构材料的性能 工业炉窑砌筑工程施工程序工业炉窑砌筑施工技术要求工业炉窑砌筑工程验收规定建筑管道工程施工程序 装技术 高层建筑管道施工技术要求建筑电气工程安 电气工程施工程序装技术建筑电气工程施工技术要求 通风与空调工程的施工程序建筑机电 工程施工 技术 通风与空调工程安装技术建筑智能化工程安装技术建筑消防工程安装技术电梯工程安装技 风管系统的施工技术要求了解净化空调系统施工要求 建筑智能化工程的组成及其功能 建筑智能化工程的施工要求建筑智能化工程的调试检测要求 建筑消防工程的验收程序建筑消防工程的安装施工要求建筑消防工程的类别及其功能 电梯工程的施工程序术电梯工程安装要求第一节 1H411000 机电工程项目常用材料及工程设备考点汇集考点一机电工程项目常用金属及非金属材料的类型及应用（一）黑色金属材料的类型及应用1、碳素结构钢又称为普碳钢，具有良好的塑性和韧性，易于成型和焊接，常以热轧态供货，一般不再进行热处理。

正保远程教育旗下品牌网站 美国纽交所上市公司(NYSE:DL)建设工程教育网/ 一级建造师考试辅导《机电工程管理与实务》第一章第三节讲义2电气工程安装技术1H413020 电气工程安装技术1H413021 掌握成套配电装置的安装技术一、成套配电装置检查和验收要求开箱后应注意检查以下几点：1.设备的油漆应完整无损，外壳亦无变形及损伤。

2.设备和器材的型号、规格应符合设计要求，附件、备件的供应范围和数量应符合合同要求，而且元件外观无机械损伤。

3.技术文件应齐全。

4.柜体几何尺寸应符合设计要求。

二、成套配电装置安装前建筑工程应具备的条件1.屋顶、楼板施工完毕，不得渗漏。

2.预埋件和预留孔符合设计要求，预埋件牢固。

3.进行装饰时有可能损坏已安装的设备或安装后不能再进行装饰的工作应全部结束。

4.混凝土基础及构支架达到允许安装的强度和刚度，设备支架焊接质量符合要求。

5.基坑已回填夯实。

三、成套配电装置柜体安装要求将柜体按编号顺序分别安装在基础型钢上，应再找平找正。

柜、屏、箱、盘安装垂直度允许偏差不应大于1.5‰，相互间接缝不应大于2mm ，成列盘面偏差不应大于5mm 。

配电柜安装完毕后，应使每台柜均单独与基础型钢作接地（PE ）或接零（PEN ）连接，以保证配电柜的接地牢固良好。

安装完毕后，还应再全面复测一次，并作好配电柜安装记录，并将各设备擦拭干净。

【例1】（2010真题）成套配电装置柜体安装完毕后，应（ ）。

A.再全面复测一次B.拧紧地脚螺栓C.做好安装记录D.将设备擦拭干净E.检查柜内照明【正确答案】ACD【答案解析】参见教材P43。

四、成套配电装置试验及调整要求（一）成套配电装置试验及调整要求1.高压试验应由当地供电部门许可的试验单位进行。

2.试验内容：母线、避雷器、高压瓷瓶、电压互感器、电流互感器、高压开关等。

3.过电流继电器、时间继电器、信号继电器等调整，机械连锁调整。

一建机电管理与实务第 1题：多选题(本题2分)10kV 电缆线路敷设后的电缆绝缘电阻测量方法，正确的有（）。

A．使用2500V 兆欧表测量 B．测量前将电缆接地放电C．放电时间不得少于1min D．测量时间应不少于10minE．测量后电缆应再次接地放电【正确答案】：ABCE第 2题：单选题(本题1分)110kV 电力变压器新装注油后，可以进行耐压试验的是（）。

A．静置了5h B．静置了6hC．静置了10h D．静置了12h【正确答案】：D【答案解析】：电力变压器新装注油以后，大容量变压器必须经过静置12h 才能进行耐压试验。

10kV以下小容量的变压器，一般静置5h 以上才能进行耐压试验。

第 3题：单选题(本题1分)1kV 以下的电缆敷设前应做（）。

A．交流耐压试验B．绝缘电阻测试C．直流泄漏试验D．直流耐压试验【正确答案】：B第 4题：单选题(本题1分)变电站是采用（）来限制入侵雷电波的过电压幅值。

A．接闪针B．接闪线C．接闪带D．接闪器【正确答案】：D第 5题：单选题(本题1分)测量变压器绕组连同套管一起的直流电阻，与同温下产品出厂实测数值比较，相应变化（）。

A．不应大于2% B．不应大于3%C．不应大于5% D．不应大于6%【正确答案】：A【答案解析】：测量变压器绕组连同套管的直流电阻，变压器的直流电阻与同温下产品出厂实测数值比较，相应变化不应大于2%。

第 6题：单选题(本题1分)电动机安装中，做法错误的是（）。

A．电动机与基础之间衬垫防振物体B．拧紧螺母时要按顺时针次序拧紧C．应用水平仪调整电动机的水平度D．电动机底座安装完后进行二次灌浆【正确答案】：B【答案解析】：电动机安装时应在电动机与基础之间衬垫一层质地坚硬的木板或硬塑胶等防振物；地脚螺栓上均要套用弹簧垫圈，拧紧螺母时要按对角交错次序拧紧。

调整电动机的水平度，一般用水平仪进行测量；电动机垫片一般不超过3 块，垫片与基础面接触应严密，电机底座安装完毕后进行二次灌浆。

一级建造师《机电工程管理与实务》讲义（详稿）说明：讲义中，红色字体表示关键词、关键句，蓝色表示解释。

第二章是用红色表示知识点，各知识点中黑色粗体是要注意的地方。

所整理讲义为辛勤劳动成果，切勿在网上传播。

谢谢1H411000机电工程专业技术1H411010机械传动与技术测量1H411011掌握传动系统的特点（共8种，着重掌握前5种）一、摩擦轮传动1、摩擦轮传动的优点（1）制造简单、运转平稳、噪声很小；不像齿轮传动、链传动（2）过载时打滑，防止重要零件损坏；（因为是挠性传动。

此特点与带传动类似）（3）能无极的改变传动比（摩擦轮传动所特有的）2、摩擦轮传动的缺点（1）效率较低（2）尺寸和作用在轴与轴承上的载荷都比齿轮传动大（3）不宜传递很大的功率（4）不能保证准确的传动比(因为挠性传动)（5）磨损快，寿命短（6）必须采用压紧装置二、齿轮传动·分类1.平面齿轮传动：两平行轴之间的传动；如直齿圆柱齿轮传动、斜齿圆柱齿轮传动、人字齿轮传动2.空间齿轮传动：两交错轴之间的传动，圆锥齿轮传动、交错轴斜齿轮传动。

如上图是平面齿轮传动，两平行轴如上图是空间齿轮传动，两交错轴1.齿轮传动的优点1)适用范围广；2)传动比准确，效率高；3)可靠，长寿；4)可实现平行轴、相交轴或交错轴之间的传动。

2. 齿轮传动的缺点1)要求较高的制造和安装精度、成本较高；2)不适宜远距离两轴之间的传动。

三、蜗轮蜗杆传动——传递空间互相垂直而不相交的两轴间的运动和动力。

1. 蜗轮蜗杆传动的优点1）传动比大；传动比=从动轮齿数/主动轮齿数，在这里等于涡轮的齿数/蜗杆的头数。

而从图可以看出，蜗轮齿数很多，而蜗杆只有一头2）结构尺寸紧凑。

2. 蜗轮蜗杆传动的缺点轴向力大,易发热,效率低；只能单向传动。

只能蜗杆驱动涡轮四、带传动1. 带传动的优点1）适用于两轴中心距较大的传动；2）挠性好，吸收振动；3）打滑，防止损坏；4）结构简单，成本低。

2020年全国一级建造师职业资格考试《机电工程管理与实务》考点精讲第一章★★★【4节，共20目】，约90分第二章★★【共15目】，约60分第三章★★【2节，共5目】，约10分教材章节与考点重要度第一章机电工程技术第一节目分值预估重要度常用材料及工程设备机电工程常用材料1分★机电工程常用工程设备1分★第二节目分值预估重要度机电工程专业技术工程测量技术1-5分★★-起重技术5-7分★★+焊接技术5-8分★★+第三节目分值预估重要度工业机电工程安装技术机械设备安装技术2分★电气工程安装技术6-10分★★+管道工程施工技术2-7分★★静置设备及金属结构安装技术2-7分★★-发电设备安装技术2-7分★★-自动化仪表工程安装技术1分★防腐蚀工程施工技术1分★绝热工程施工技术1分★炉窑砌筑工程施工技术0-5分★+第四节目分值预估重要度建筑机电工程施工技术建筑管道工程施工技术7-15分★★★建筑电气工程施工技术6-10分★★★通风与空调工程施工技术2-8分★★+建筑智能化工程施工技术2分★电梯工程施工技术1-7分★★-消防工程施工技术1-7分★★-第二章机电工程项目施工管理目分值预估重要度机电工程项目管理的程序及任务0-2分★★机电工程施工招标投标管理0-2分★机电工程施工合同管理1-6分★★机电工程采购管理1-6分★★机电工程施工组织设计1-6分★★机电工程施工资源管理2-8分★机电工程施工协调管理0-5分★机电工程施工进度管理0-10分★★机电工程施工成本管理2-7分★★机电工程施工预结算近10年没有考过目分值预估重要度机电工程施工现场职业健康安全与环境管理6-12分★★★机电工程施工质量管理5-7分★★机电工程试运行管理2-7分★★机电工程竣工验收管理1-6分★机电工程保修与回访管理1-6分★第三章机电工程项目施工相关法规与标准第一节目分值预估重要度机电工程项目施工相关法规计量的法律规定1-3分★建设用电及施工的法律规定1-4分★特种设备的法律规定1-6分★★第二节目分值预估重要度机电工程项目施工相关标准工业安装工程施工质量验收统一要求1-6分★建筑安装工程施工质量验收统一要求1-6分★课程内容大体的安排1.知识点（考点）；2.该知识点在考试时要注意的干扰项；3.考点总结；4.通过随堂练习对部分知识点进行巩固。

1H420000机电工程项目施工管理1H420010 机电工程项目管理的程序及任务1H420011 机电工程项目的类型及建设程序一、机电工程建设项目的类型（二）机电工程建设项目组成2.公用工程，包括室内外工艺管网、给水管网、排水管网、供热系统管网、通风与空调系统管网；变配电所及其布线系统；通信系统及其线网。

【管网、线网】3.辅助设施，包括空压站、制冷站、换热站、供氧站、乙炔站、供汽站等各类动力站；还有化验室、废渣堆埋场、废水处理回收用装置和维修车间等。

【动力站】（三）机电工程建设项目专业组成（四）机电工程建设项目的分类1.以项目建设的性质划分分5种：新建项目、扩建项目、改建项目、复建项目和迁建项目。

新建项目：地块上原来没有的新开工建设的项目。

（补充：若原有规模很小，经重新总体设计，扩大规模使新增加的固定资产值超过原有固定资产值三倍以上，也可视为新建项目）迁建项目：如迁至异地无此项目，则应对迁出地视为迁建项目，而对迁入地视为新建项目。

二、机电工程项目的建设程序（二）机电工程项目承包模式1.BT即建设—移交融资模式BT投资也是一种“交钥匙工程”，社会投资人投资、建设，建设完成以后“交钥匙”，政府再回购，回购时考虑投资人的合理收益。

2.TOT即转让一经营一转让模式通过出售现有资产以获得增量资金进行新建项目融资的一种新型融资方式。

3.TBT即转让一建设一转让模式将TOT与BOT融资方式组合起来，以BOT为主的一种融资模式。

在TBT模式中，TOT的实施是辅助性的，采用它主要是为了促成BOT。

（三）项目实施阶段实施阶段的主要工作包括勘察设计、建设准备、项目施工、竣工验收投入使用等四个程序。

项目施工：管理的重点是进度、质量、安全，从而降低工程建设的投资或成本。

最终要通过试运行或试生产全面检验设计的正确性、设备材料制造的可靠性、施工安装的符合性、生产或营运管理的有效性。

竣工验收：竣工验收要做好各类相关资料的整理工作，并编制项目建设决算，按规定向建设档案管理部门移交工程建设档案。

2020一级建造师《机电工程管理与实务》案例精讲
专题二：机械设备安装
1H413010机械设备安装技术
思维导图
【2015案例五】
【背景资料】
A安装公司承包某分布式能源中心的机电安装工程，工程内容有：三联供（供电、供冷、供热）
机组、配电柜、水泵等设备安装和热冷水管道、电缆排管及电缆施工。

三联供机组、配电柜、水泵等设备由业主采购；金属管道、电力电缆及各种材料由安装公司采购。

A安装公司项目部进场后，编制了施工进度计划（见下表）、预算费用计划和质量预控方案。

对业主采购的三联供机组、水泵等设备检查、核对技术参数，符合设计要求。

设备基础验收合格后，采用卷扬机及滚杠滑移系统将三联供机组二次搬运、吊装就位。

安装中设置了质量控制点，做好施工记录，保证安装质量，达到设计及安装说明书要求。

在施工中发生了以下3个事件：
事件1：项目部将2000m电缆排管施工分包给B公司，预算单价为120元/m，在3月22日结束时
检查，B公司只完成电缆排管施工1000m，但支付给B公司的工程进度款累计已达160000元，项目部
对B公司提出警告，要求加快施工进度。

事件2：在热水管道施工中，按施工图设计位置施工，碰到其他管线，使热水管道施工受阻，项
目部向设计单位提出设计变更，要求改变热水管道的走向，结果使水泵及管道安装工作拖延到4月29 日才完成。

事件3：在分布式能源中心项目试运行验收中，有一台三联供机组运行噪音较大，经有关部门检
验分析及项目部提供的施工文件证明，不属于安装质量问题，后增加机房的隔音措施，验收通过。

2020年一级建造师《机电工程》各章节考点：电厂锅炉设备安装技术【摘要】2020年一级建造师考试《机电工程》科目怎么复习呢?针对一级建造师《机电工程》考试科目，一级建造师频道为您整理了2020年一级建造师《机电工程》各章节考点：电厂锅炉设备安装技术，希望对您复习一级建造师《机电工程》考试有帮助。

推荐阅读：2020年一级建造师《机电工程》各章节考点汇总2020年一级建造师《机电工程》各章节考点：电厂锅炉设备安装技术一、电厂锅炉设备的组成1.电厂锅炉系统主要设备由锅炉本体设备及锅炉辅助设备两部分组成。

锅炉本体设备包括锅炉钢架、锅筒或汽水分离器、水冷壁、过热器、再热器、省煤器、燃烧器、空气预热器、烟道等主要部件。

锅炉辅助设备包括送引风设备、给煤制粉设备、吹灰设备、除灰排渣设备等。

记忆：风吹煤渣二、电站锅炉主要设备的安装技术要点(一)电站锅炉安装一般程序设备清点、检查和验收→基础验收→基础放线→设备搬运及起重吊装→钢架及梯子平台的安装→汽水分离器(或锅筒)安装→锅炉前炉膛受热面的安装→尾部竖井受热面的安装→燃烧设备的安装→附属设备的安装→热工仪表保护装置安装→单机试运转→报警及联锁试验→水压试验→锅炉风压试验→锅炉酸洗→锅炉吹管→锅里热态调试与试运转。

(二)锅炉钢架安装技术要点1.锅炉钢架的组成及连接方式：锅炉钢架是炉体的支撑构架，全钢结构，承载着受热面、炉墙及炉体其他附件的重量，并决定着炉体的外形。

其主要由立柱、横梁、水平、垂直支撑和斜支撑、平台、扶梯、顶板等组成。

(三)锅炉受热面组合安装施工要求1.锅炉受热面施工程序锅炉受热面的施工程序为：设备及部件清点检查→合金设备(部件)光谱复查→通球试验与清理→联箱找正划线→管子就位对口焊接→组件地面验收→组件吊装→组件高空对口焊接→组件整体找正等。

(三)锅炉受热面组合安装施工要求1.锅炉受热面施工程序锅炉受热面的施工程序为：设备及部件清点检查→合金设备(部件)光谱复查→通球试验与清理→联箱找正划线→管子就位对口焊接→组件地面验收→组件吊装→组件高空对口焊接→组件整体找正等。

机电工程技术——1H414000建筑机电工程施工技术1H414010 建筑管道工程施工技术1H414011 建筑管道工程的划分与施工程序—、建筑管工程的划分建筑给水排水及供暖分部工程的子分部工程划分为14个。

二、建筑管道工程施工程序1.室内给水工程施工程序室内给水管道施工程序：施工准备→预留、预埋→管道测绘放线→管道元件检验→管道支吊架制作安装→管道加工预制→给水设备安装→管道及配件安装→系统水压试验→防腐绝热→系统清洗、消毒。

2.室内排水工程施工程序室内排水管道施工程序：施工准备→预留、预埋→管道测绘放线→管道元件检验→管道支吊架制作安装→管道预制→管道及配件安装→系统灌水试验→防腐→系统通球试验。

对比掌握其他类型管道施工程序。

1H414012 建筑管道工程施工技术要求一、建筑管道常用的连接方法1.螺纹连接。

管径小于或等于80mm的镀锌钢管宜用螺纹连接，多用于明装管道。

钢塑复合管一般也用螺纹连接。

2.法兰连接。

直径较大的管道采用法兰连接，法兰连接一般用在主干道连接阀门、水表、水泵等处，以及需要经常拆卸、检修的管段上。

3.焊接。

焊接适用于非镀锌钢管。

铜管连接可采用专用接头或焊接，当管径小于22mm时宜采用承插或套管焊接，承口应迎介质流向安装，当管径大于或等于22mm时宜采用对口焊接。

不锈钢管可采用承插焊。

4.沟槽连接（卡箍连接）。

沟槽式连接件连接可用于消防水、空调冷热水、给水、雨水等系统直径大于或等于100mm的镀锌钢管或钢塑复合管，具有操作简单、不影响管道的原有特性、施工安全、系统稳定性好，维修方便、省工省时等特点。

5.卡套式连接。

铝塑复合管一般采用螺纹卡套压接。

铜管的连接也可采用螺纹卡套压接。

6.卡压连接。

不锈钢卡压式管件连接技术取代了螺纹、焊接、胶接等传统给水管道连接技术，具有保护水质卫生、抗腐蚀性强、使用寿命长等特点。

8.承插连接。

用于给水及排水铸铁管及管件的连接。

有柔性连接和刚性连接两类，柔性连接采用橡胶圈密封，刚性连接采用石棉水泥或膨胀性填料密封，重要场合可用铅密封。
