GW6A-252型隔离开关安装使用说明书0TK.466.5026山东泰开隔离开关有限公司二○一三年五月TK GW6A-252型隔离开关目录一、概述 (2)二、使用环境 (2)三、产品特点 (3)四、产品分类与技术参数 (4)五、产品结构与动作原理 (5)六、包装和发运 (8)七、验货和储存 (8)八、卸货和吊装 (9)九、安装与调试 (10)十、安装现场验收前最终检查和微调 (15)十一、随机文件 (16)十二、订货须知 (16)TK GW6A-252型隔离开关一、概述……………………………………………………………………………☆1.1产品用途GW6A-252D(W)型单柱双臂折叠式垂直断口户外三相高压交流隔离开关（以下简称GW6A-252型隔离开关。
）。
是在额定频率50Hz 或60Hz ，额定电压252kV 的供电系统中，供高压线路在无载荷情况下进行换接，以及对被检修的高压母线、断路器等高压电气设备与带电的高压线路进行电气隔离或联通之用。
同时，还用于当电网系统中的运行方式需要改变，在不断开或关合负载电流的前提下，在倒闸操作过程中进行切合母线转移电流及电压互感器、避雷器等规定范围内的充电电流。
1.2 产品规格型号说明1.3产品采用的标准★ GB1985-2004 《高压交流隔离开关和接地开关》★ GB/T11022-2011 《高压开关设备和控制设备标准的共用技术要求》★ DL/T486-2010 《高压交流隔离开关和接地开关》★ DL/T593-2006 《高压开关设备和控制设备标准的共用技术要求》二、使用环境………………………………………………………………………☆ ★ 环境温度：+50℃～-50℃★ 海拔高度：不高于2000m （超过2000m ，按国家标准要求修正）★ 风压不超过700Pa （相当于风速不超过34m/s ）★ 覆冰厚度不超过20mm★ 污秽等级：Ⅲ、Ⅳ级★ 地震烈度不超过9度★安装场所无易燃、易爆物质，没有频繁的剧烈震动★特殊使用条件由用户和制造厂协商解决三、产品特点………………………………………………………………………☆GW6A-252型隔离开关是我公司自主研制开发的符合国电公司隔离开关完善化要求的隔离开关。
升压站GW21—252（D）W型交流高压隔离开关检修工艺规程14.1 GW21—252（D）W型交流高压隔离开关概述及技术规范14.1.1 概述本产品为新东北电气（沈阳）高压开关厂有限公司生产，由内蒙电建一公司安装。
14.1.2 技术规范名称型号额定电压额定电流操作方式GW21-252（D）W220 KV 手、电动操作219；229 1600 A双接地2516；2526 2500 A双接地14.1.2.1 隔离（接地）开关主要技术参数：序号项目名称技术参数1 额定电流1600A 2500A2 1min工频耐受电压（有效值）对地、相间460 KV断口间530 KV3 单极质量双接地880kg 900kg14.1.2.2 操作机构主要技术参数：序号项目名称CJ—XG参数CS9—G参数1 主轴转角92º90º2 电动机参数AC380V 750W 无3 机构控制电压AC220V 无4 分、合闸时间10±2 S 无5 质量110kg 20kg14.1.2 检修工艺14.1.2.1 检修周期.项目14.1.2.1.1 检修周期14.1.2.1.1.1 大修4年一次.14.1.2.1.1.2 小修每年1次.14.1.2.1.2 检修项目14.1.2.1.2.1 大修项目a.导电回路分体检修。
b.支持瓷瓶清扫，瓷铁胶合处检查。
c.各部拉杆分体检修，调整。
d.手力操作机构各转动拐臂，拉杆，轴销检查。
e.接地刀平衡弹簧，动静触头，导电带清扫检查。
f.辅助开关清扫检查。
g.防误闭锁装置检修。
h.三相同步不同相插入接触尺寸调整。
i.金属部位防腐涂漆，并做好相序标记。
14.1.2.1.2.2 小修项目a.瓷柱表面化清扫 ,瓷铁胶合处检查。
b.导电回路清扫 ,检查,涂润滑油,处理,氧化,放电,过热的触指。
c.各转动机构轴箱上注润滑脂或润滑油。
d.接地刀接触情况检查。
e.三相同步及同相插入接触尺寸调整。

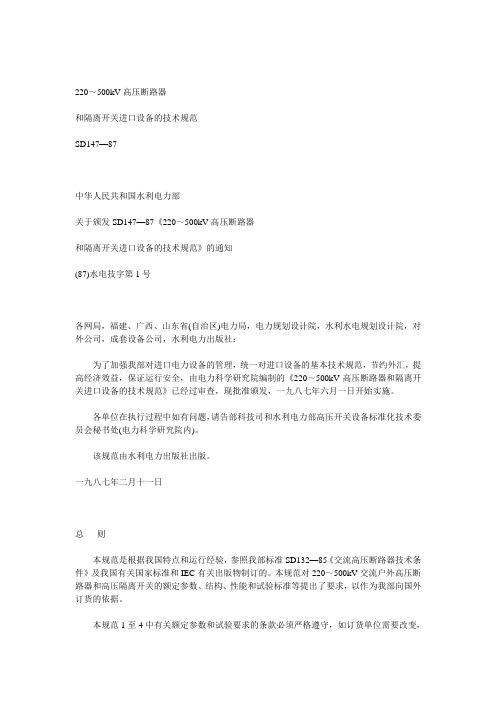

220～500kV高压断路器和隔离开关进口设备的技术规范SD147—87中华人民共和国水利电力部关于颁发SD147—87《220～500kV高压断路器和隔离开关进口设备的技术规范》的通知(87)水电技字第1号各网局，福建、广西、山东省(自治区)电力局，电力规划设计院，水利水电规划设计院，对外公司，成套设备公司，水利电力出版社：为了加强我部对进口电力设备的管理，统一对进口设备的基本技术规范，节约外汇，提高经济效益，保证运行安全，由电力科学研究院编制的《220～500kV高压断路器和隔离开关进口设备的技术规范》已经过审查，现批准颁发，一九八七年六月一日开始实施。
各单位在执行过程中如有问题，请告部科技司和水利电力部高压开关设备标准化技术委员会秘书处(电力科学研究院内)。
该规范由水利电力出版社出版。
一九八七年二月十一日总则本规范是根据我国特点和运行经验，参照我部标准SD132—85《交流高压断路器技术条件》及我国有关国家标准和IEC有关出版物制订的。
本规范对220～500kV交流户外高压断路器和高压隔离开关的额定参数、结构、性能和试验标准等提出了要求，以作为我部向国外订货的依据。
本规范1至4中有关额定参数和试验要求的条款必须严格遵守，如订货单位需要改变，应报科技司批准，未经批准不得随意更改。
1和3中有关结构与性能要求的条款，可根据需要选用，5的条款供订货谈判时参考。
1 高压断路器的技术要求1.1 使用环境条件1.1.1 海拔分为两级：1000m及以下，1000～3000m。
1.1.2 风速：35m/s。
1.1.3 环境温度：最高+40℃，并应考虑日照为0.1W/cm2、风速为0.5m/s的影响。
最低-35℃(非严寒地区)*，-45℃(严寒地区)。
* 订购户外SF6气体断路器时，为简化结构，可根据产品使用的压力和液化温度，适当提高。
1.1.4 日温差：一般为25℃，特殊地区为32℃。
1.1.5 户外相对湿度：最湿月的月平均相对湿度不大于90%。

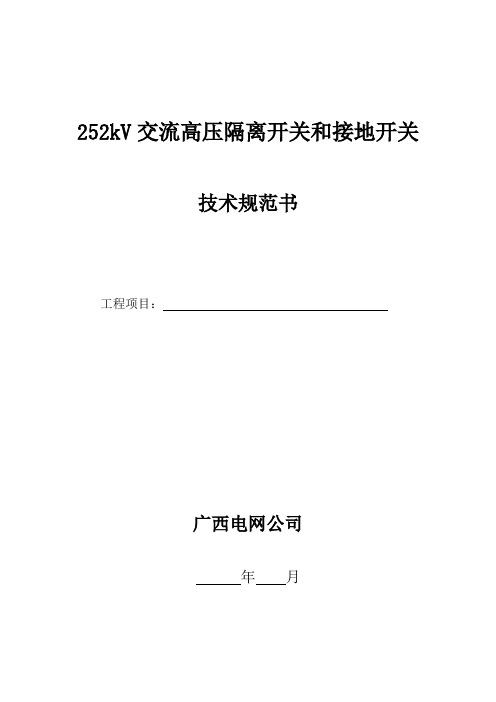

252kV交流高压隔离开关和接地开关技术规范书工程项目：广西电网公司年月目录1总则2使用环境条件3技术参数和要求4试验5供货范围6供方在投标时应提供的资料7技术资料和图纸交付进度8 运输安装和专用工具仪表9技术服务与设计联络附录A 广西电网公司企业标准《电力设备交接和预防性试验规程》（Q/GXD 126.01-2006）隔离开关部分内容附录B 252kV交流高压隔离开关和接地开关技术数据表和有关技术资料1总则1.1本设备技术规范书适用于252kV交流高压隔离开关和接地开关，它提出了该隔离开关和接地开关的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。
1.3如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。
如有异议，不管是多么微小，都应在投标书中以“对规范书的意见和与规范书的差异（表）”为标题的专门章节加以详细描述。
本规范书的条款，除了用“宜”字表述的条款外，一律不接受低于本技术规范条款的差异。
不允许直接修改本技术规范书的条款而作为供方对本技术规范书的应答。
1.4本设备技术规范书和供方在投标时提出的“对规范书的意见和与规范书的差异（表）”经需、供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.5供方须执行现行国家标准和行业标准。
应遵循的主要现行标准如下：GB／T 1804-2000 一般公差未注公差的线性和角度尺寸的公差GB／T 2900.20-1994 电工术语高压开关设备GB 4208-1993 外壳的防护等级(IP代码)GB311.1-1997 高压输配电设备的绝缘配合GB/T 11022-1999 高压开关设备和控制设备标准的共用技术条件GB1985-2003 交流高压隔离开关和接地开关GB 772-2005 高压支柱瓷绝缘子瓷件技术条件GB/T 775.1-2006 绝缘子试验方法第1部分：一般试验方法GB/T 775.2-2003 绝缘子试验方法第2部分：电气试验方法GB/T 775.3-2006 绝缘子试验方法第3部分：机械试验方法GB/T5582-1993 高压电力设备外绝缘污秽等级GB 4585.2-91 交流系统用高压绝缘子人工污秽试验方法固体层法GB/T 13540-1992 高压开关设备抗地震性能试验GB 50150-2006 电气装置安装工程电气设备交接试验标准DL/T 593-1997 高压开关设备的共用订货技术条件GB8287.1-1998 高压支柱瓷绝缘子第一部分：技术条件GB/T8287.2-1999 高压支柱瓷绝缘子第二部分：尺寸与特性GB11604-89 高压电器设备无线电干扰测试方法DL/T593—2006 高压开关设备和控制设备标准的的共用技术要求DL/T486-2000 交流高压隔离开关和接地开关订货技术条件GB 8923-1988 涂装前钢材表面锈蚀等级和除锈等级ISO 12944-1998 色漆和清漆－防护涂料体系对钢结构的防腐蚀保护Q/GXD 126.01-2006 电力设备交接和预防性试验规程（广西电网公司企业标准）上述标准所包含的条文，通过在本技术规范中引用而构成为本技术规范的条文。
72.5kV高压交流隔离开关通用技术规范本规范对应的专用技术规范目录72.5kV交流隔离开关采购标准技术规范使用说明1. 本标准技术规范分为通用部分、专用部分。
2. 项目单位根据需求选择所需设备的技术规范，技术规范通用部分条款及专用部分固化的参数原则上不能更改。
3. 项目单位应按实际要求填写“项目需求部分”。
如确实需要改动以下部分，项目单位应填写专用部分“表7项目单位技术差异表”并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：1）改动通用部分条款及专用部分固化的参数；2）项目单位要求值超出标准技术参数值；3）需要修正污秽、温度、海拔等条件。
经标书审查会同意后，对专用部分的修改形成项目单位技术差异表，放入专用部分中，随招标文件同时发出并视为有效，否则将视为无差异。
4. 对扩建工程，项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。
5. 技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。
6. 投标人逐项响应技术规范专用部分中“1 标准技术参数表”、“2 项目需求部分”和“3 投标人响应部分”三部分相应内容。
填写投标人响应部分，应严格按招标文件技术规范专用部分的“招标人要求值”一栏填写相应的招标文件投标人响应部分的表格。
投标人填写技术参数和性能要求响应表时，如有偏差除填写“表9 技术偏差表”外，必要时应提供相应试验报告。
目次72.5kV交流隔离开关采购标准技术规范使用说明 (213)1总则 (215)1.1一般规定 (215)1.2投标人应提供的资格文件 (215)1.3适用范围 (215)1.4对设计图纸、说明书和试验报告的要求 (216)1.5标准和规范 (218)1.6投标人必须提交的技术参数和信息 (218)1.7备品备件 (218)1.8专用工具与仪器仪表 (218)1.9安装、调试、性能试验、试运行和验收 (219)2结构要求 (219)2.1隔离开关和接地开关技术参数 (219)2.2通用要求 (219)2.3操动机构 (220)2.4涂漆和防锈 (221)2.5铭牌 (221)3试验 (221)3.1型式试验 (221)3.2出厂试验 (222)3.3现场交接试验 (222)3.4电瓷部件的抽查试验 (222)4技术服务、设计联络、工厂检验和监造 (223)4.1技术服务 (223)4.2设计联络会 (223)4.3工厂检验和监造 (223)5一次、二次及土建接口要求 (224)5.172.5kV隔离开关 (224)1总则1.1一般规定1.1.1 投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。
第二章高中压配电系统装置2.1 总则本〝技术要求〞和投标图纸中所述的内容为高中压配电装置正确运行所需的设备，电缆线路及所有附件及配件的安装要求。
所有项目应包括供应、运输、所有税金、仓租、保险、卸货、装配、接线、测试、试运转、人工费及为完成全部工程运行所需的一切辅助设备及附件，不论该辅助设备及附件是否已包括在本〝技术要求〞文件及图纸内。
所有在图纸中没有显示出来而在本〝技术要求〞中提及的材料，设备和工作或者在本〝技术要求〞没有提及而在投标图纸中显示出来的材料，设备和工作都应包括在本承包合同内，由本承包单位供应和安装。
通常没有明确说明但可以推知，而又是安装和运行该等设备所必需的一切附属配件和工作，亦应包括在本承包合同内由本承包单位供应和安装。
本”技术要求”和招标图纸所述之高压装置(系统)为35KV装置(系统)；中压装置(系统)为10KV装置(系统)。
2.2 高压开关柜2.2.1 标准高压开关柜的设计和制造须符合下列标准：IEC51 直接指示电气测量仪表及装置规范IEC56 额定电压为１千伏以上交流断路器规范IEC60 高压测试技术指南IEC71 绝缘配合指南IEC73 以颜色和附加的方式对指示装置和执行组件编码IEC129 额定电压为１千伏以上交流切断开关(隔离开关)和接地开关规范IEC185 电流互感器IEC186 电压互感器IEC255 电气保护继电器IEC282 高压熔断器IEC298 额定电压为１千伏至72.5千伏交流金属密封式开关装置和控制装置IEC376 六氟化硫(SF6)气体IEC529 箱体保护程度分类规范BS159 母线及母线连接2.2.2 35千伏开关柜1. 35千伏开关柜须为室内安装型，金属箱体充六氟化硫SF6绝缘密封型，由制造厂组装的固定式结构。
断路器须为不需维护的真空断路器。
开关柜的基本结构为分相充SF6气之金属箱体，其中装设母线，母线隔离开关，真空断路器及电缆进出线插座。
2. 箱体之设计须能适合附加电压互感器及电流互感器的要求。
GW46-252高压交流隔离开关设计刘杰;张九霞【摘要】结合实际，针对GW46-252高压交流隔离开关设计措施进行了论述。
【期刊名称】《黑龙江科技信息》【年(卷),期】2016(000)001【总页数】1页(P5-5)【关键词】高压交流;隔离开关;设计;结构【作者】刘杰;张九霞【作者单位】平高集团国际工程有限公司，河南平顶山 467001;河南平高电气股份有限公司，河南平顶山 467001【正文语种】中文随着电力事业的发展，252kV隔离开关产品分布在我国所有的大电网中，近几年国内电力市场对隔离开关技术性能、产品质量、运行可靠性的要求越来越高，而国内外同类产品的性能及质量也越来越高，为了保证公司该型号产品的市场竞争力和市场占有率，河南平高电气股份有限公司成功地对GW46-252/J3150-50型高压交流隔离开关进行了改进。
GW46-252型隔离开关为单柱垂直断口双臂折叠式结构，分合闸清晰可见，利于巡视，主闸刀传动箱采用全密封式结构，传动系统部分置于传动箱内部，不受外部恶劣环境的影响；本产品适合用于垂直断口管母线或软母线的场合，具有通流能力强、绝缘水平高、防腐能力好、机械寿命长、钳夹范围大、外形美观等特点。
它的使用环境条件：2.7 安装场所应无经常性的剧烈振动及易燃、易爆物质和化学腐蚀的影响。
产品主要技术参数见表1。
3.1 产品总体结构GW46-252/J3150-50型隔离开关为剪刀式垂直断口，由底座、瓷瓶、导电系统、电动操动机构等组成，其主闸刀运动是靠CJ11型电动机构进行单相操作或三相机械联动操作；附装的接地开关可以配CJ11型电动机构或配CSC人力机构进行三相机械联动操作。
接地闸刀与隔离开关之间具有机械联锁装置，并且也可进行电气联锁。
总体结构见图1。
3.2 隔离开关工作原理主刀工作原理：电动操作机构作为动力源输出扭矩，通过转换，带动旋转瓷瓶转动，然后通过导电箱体内的空间四连杆带动主导电杆的转动，实现分、合闸过程中动触头的运动轨迹是一条逼近直线，在动、静触头接触时，通过动、静触头的四连杆机构，使动、静触头产生接触压力，保证正常通流。
进口252(245)-550kV 交流高压断路器的技术要求1使用环境条件1.1 海拔，风速，周围空气温度，日温差，户内、外相对湿度，覆冰，外绝缘爬电比距,地震：由DL/T593—1996的3.1.1和3.1.2确定。
1.2 无线电干扰电压(r.i.v)：由DL/T593—1996的3∙LIh)和3.1.2h)及其2确定。
1.3电晕：在分(或合)闸状态下于晴天夜晚应无可见电晕(当承受额定电压长期运行时)。
如果处在高海拔地区，有可能要求使用更高一级电压的产品。
1.4噪声：在操作设备时测定噪声水平，噪声测点应在距声源直线距离2m 、对地高L5m 处。
允许的噪声水平为：户外设备不得超过IlodB ；户内设备不得超过90dBo 2设备布置尺寸设备布置的尺寸要求如表1。
3额定参数3.1额定电压(kV)：550,363,252(245)。
3.2 电流额定值:额定电流（八）3150,2500o额定短路开断电流(kA)63,50,40,31.5。
额定短路持续时间(三) 2o额定峰值耐受电流(kA)峰157.5,125,100,80o 额定短路关合电流(kA)峰157.5,125,100,80o 3.3 额定绝缘水平：额定绝缘水平见表2。
表2额定绝缘水平额定短时耐受电流(kA) 63, 50, 40, 31.5o值：①在扩建工程中原有的避雷器保护性能较差；②新建工程中所用的避雷器保护性能较差；③两种水平的设备价格很接近时。
上列数值有者为断口的两端同时施压。
3.4断路器的时间参量：a)关于断路器的分闸时间、燃弧时间、合闸时间和开断时间的范围由产品技术条件作出规定。
b)断路器的“合分”时间由产品技术条件作出规定。
在型式试验中的“合分”时间不得大于规定值，而运行中实际“合分”时间不得小于规定值。
c)分闸不同期性不得大于(ms)：相间3；同相断口闸2od)合闸不同期性不得大于(ms):相间5；同相断口闸3e)重合闸的无电流间隙时间：0∙3s.3.5合闸电阻:合闸电阻值的一般要求(400-600)±5%Q；合闸电阻提前接入时间8~11ms；合闸电阻的热容量在1.3倍额定相电压下合闸3~4次：前两次之间的时间间隔为3min；后两次之间的时间间隔为3min；前后两组试验之间的时间间隔不超过30min°或在2~2.5倍额定相电压下合闸2次，其间的时间间隔为30min03.6并联电容：并联电容应能耐受额定电压2h。
252kV交流高压隔离开关和接地开关技术规范书工程项目：广西电网公司年月目录1总则2使用环境条件3技术参数和要求4试验5供货范围6供方在投标时应提供的资料7技术资料和图纸交付进度8 运输安装和专用工具仪表9技术服务与设计联络附录A 广西电网公司企业标准《电力设备交接和预防性试验规程》（Q/GXD 126.01-2006）隔离开关部分内容附录B 252kV交流高压隔离开关和接地开关技术数据表和有关技术资料1总则1.1本设备技术规范书适用于252kV交流高压隔离开关和接地开关，它提出了该隔离开关和接地开关的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。
1.3如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。
如有异议，不管是多么微小，都应在投标书中以“对规范书的意见和与规范书的差异（表）”为标题的专门章节加以详细描述。
本规范书的条款，除了用“宜”字表述的条款外，一律不接受低于本技术规范条款的差异。
不允许直接修改本技术规范书的条款而作为供方对本技术规范书的应答。
1.4本设备技术规范书和供方在投标时提出的“对规范书的意见和与规范书的差异（表）”经需、供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.5供方须执行现行国家标准和行业标准。
应遵循的主要现行标准如下：GB／T 1804-2000 一般公差未注公差的线性和角度尺寸的公差GB／T 2900.20-1994 电工术语高压开关设备GB 4208-1993 外壳的防护等级(IP代码)GB311.1-1997 高压输配电设备的绝缘配合GB/T 11022-1999 高压开关设备和控制设备标准的共用技术条件GB1985-2003 交流高压隔离开关和接地开关GB/T5582-1993 高压电力设备外绝缘污秽等级GB 4585.2-91 交流系统用高压绝缘子人工污秽试验方法固体层法GB/T 13540-1992 高压开关设备抗地震性能试验DL/T 593-1997 高压开关设备的共用订货技术条件GB8287.1-1998 高压支柱瓷绝缘子第一部分：技术条件GB/T8287.2-1999 高压支柱瓷绝缘子第二部分：尺寸与特性GB11604-89 高压电器设备无线电干扰测试方法DL/T593—2006 高压开关设备和控制设备标准的的共用技术要求DL/T486-2000 交流高压隔离开关和接地开关订货技术条件Q/GXD 126.01-2006 电力设备交接和预防性试验规程（广西电网公司企业标准）上述标准所包含的条文，通过在本技术规范中引用而构成为本技术规范的条文。
本技术规范出版时，所列标准版本均为有效。
所有标准都会被修订，供需双方应探讨使用上述标准最新版本的可能性。
标准之间有矛盾时，按技术要求较高的标准执行。
1.6本设备技术规范书未尽事宜，由需供双方协商确定。
1.7供方应获得ISO9000（GB/T 19000）资格认证书或具备等同质量认证证书，必须已经生产过三台以上或高于本招标书技术规范的设备，并在相同或更恶劣的运行条件下持续运行三年以上的成功经验。
提供的产品应有两部鉴定文件或等同有效的证明文件。
对于新产品，必须经过挂网试运行，并通过产品鉴定。
2 使用环境条件2.1 周围空气温度最高温度：＋45 ℃最低温度：－10 ℃最大日温差： 25 K平均温度：＋22 ℃日照强度： 0.1 W/cm2（风速0.5m/s）2.2 海拔高度：≤1000 m2.3 最大风速： 35 m/s（离地面高10m处持续10min的平均最大风速）2.4 环境相对湿度（20℃时）日相对湿度平均值不超过95%；月相对湿度平均值不超过90%。
2.5 地震烈度： 8 度水平加速度： 0.25 g垂直加速度：0.125 g2.6 覆冰厚度： 5 mm2.7 在二次系统中感应的电磁干扰的幅值不超过1.6kV。
3 技术参数和要求3.1基本条件3.1.1 型式：户外，三相联动操作。
3.1.2 额定电压：252kV。
3.1.3 额定频率：50Hz。
3.1.4 破冰能力：5mm。
3.1.5 设备相间距离：4m或按设计要求。
3.1.6 隔离开关根据需要配置单、双接地开关。
3.1.7 额定电流和动、热稳定电流等技术参数见“供货范围”。
3.2 开合能力3.2.1隔离开关开合能力的额定值3.2.1.1 开合小电容电流能力：1A。
3.2.1.2 开合小电感电流能力：0.5A。
3.2.1.3 切环流能力： 0.8倍额定电流（但对于国产设备，可以以1600A为上限值），开合次数100次。
此时恢复电压为：300V。
3.2.2 接地开关感应电流开合能力的额定值（除特别要求外）3.2.2.1电磁感应性: 额定感性电流80A(有效), 额定感性电压1.4kV(有效)。
3.2.2.2 静电感应性：额定电容性电流1.25A(有效)，额定电容性电压5kV(有效)。
注：上述数值系指“线—地”的数值，对单相和三相都一样。
3.3隔离开关和接地开关机械寿命的额定值：M1级（2000次操作循环）。
进行机械操作稳定性试验时，应在隔离开关的一端施加纵向水平拉力，按连续操作顺序进行。
在试验过程中不得进行任何的修理和调整，不得紧固任何部件，连接件中只允许按制造厂指定的间隔次数添加润滑剂。
在试验过程不得出现振动、误动、运行不到位及损害。
3.4 接地开关电寿命的额定值：E1级(具有2次关合操作的关合能力)。
3.5 隔离开关和接地开关的动、热稳定电流一致，额定短路持续时间不得低于3s。
3.6 额定绝缘水平见表1。
3.7 无线电干扰水平：隔离开关的带电部分不论分、合闸装置，在1.1倍最高相电压下测得的干扰电平不得超过500μV，在上述情况下晴天夜晚应无可见电晕。
3.8 对导电回路的要求导电回路主触头镀银层厚度应不小于20μm，硬度不小于120韦氏。
回路电阻值由制造厂给出，并应以型式试验实际测量值为基准，其偏差应不超过±10％。
3.9 隔离开关的分、合闸平均速度：1～1.5m/s。
3.10隔离开关和接地开关的接地每台开关装置的底架上应该设置可靠的适用于规定故障条件的接地端子，该端子有一紧固螺钉或螺栓用来连接接地导体。
紧固螺钉或螺栓的直径应该不小于12mm。
接地连接点应该标以GB/T 5465.2 中规定的“保护接地”符号。
和接地系统连接的金属外壳部分可以看作接地导体。
如果金属外壳和操动机构不与隔离开关或接地开关的金属底座安装在一起时，并在电气上没有联结,则金属外壳和操动机构上应提供标有保护接地符号的接地端子。
3.11 制造厂应提供隔离开关带电部位的最小对地距离和断口间距离（指空气中的净空间距）。
3.12机械强度3.12.1 接线端子板的机械负荷如表2所示。
安全系数：静态2.75，动态1.7。
3.12.2具有额定端子静态机械负荷的隔离开关和接地开关，按制造厂的说明书安装好后应能承受其额定端子静态和动态机械负荷，而不损害其可靠性和载流能力。
在承受其额定端子静态机械负荷时应能合闸和分闸。
在最不利的条件下，隔离开关或接地开关的端子允许承受的最大端子静态机械负荷是该隔离开关的额定端子静态机械负荷。
隔离开关或接地开关的端子允许承受的最大外部动态机械负荷是该隔离开关的额定动态机械负荷。
短路条件下，隔离开关和接地开关应能承受其额定端子动态机械负荷。
3.13 隔离开关和接地开关及其操动机构应具有自锁能力，以保证在重力、风压、振动、合理的撞击作用或其操作系统连杆受到意外碰撞的情况下，不会从合闸位置脱开或从分闸位置合闸。
为了安全起见，(例如维修时)隔离开关和接地开关应能暂时机械地锁定在分闸和合闸两个位置上。
3.14结构及组装要求3.14.1断口间的最小安全净距大于2m。
接线端子板的材质应为铜镀银或铝质。
3.14.2每台产品必须在工厂内进行整台组装和出厂试验。
产品应从地面基础以上整台供货，包括基座和支架（除特别说明外）。
并应向用户提供详细的基础施工图和技术要求。
支架和基座宜采用组装式结构以便于运输。
在组装过程中，所有连接部位做上明显的连接位置标记，需拆装发运的产品应按相按柱做好标记，其连接部位应做好特殊标记。
制造厂应提供详细的“安装说明书”，指导现场进行正确的安装和调试。
基座、支架材料要热镀锌钢板折弯制成（不能使用型钢）。
3.14.3隔离开关和接地开关传动连杆应采用装配式结构，不允许在施工现场进行切焊配装。
连杆应选用满足强度和刚度要求的热镀锌无缝钢管或不锈钢管。
3.14.4隔离开关和接地开关机构输出轴与本体传动轴应采用固定连接方式，或采用无级调节的连接方式。
连接应牢固、可靠。
3.14.5传动和转动部件应采取封闭、防锈、防腐、防水等措施。
对无配合要求的外露金属件，如拐臂、基座、支架等，应经热镀锌、热喷锌、渗锌等防腐防锈处理或采用不锈钢材料制成，不采用达克罗工艺。
防腐防锈工艺处理后，外观应平整、光洁，防护层应牢固、厚度均匀、防锈耐腐。
3.14.6高压隔离开关各部位之间或与地基之间的连接应使用力矩扳手进行紧固，制造厂应在安装说明书中明确标出需要在现场进行连接的部位以及检修时需拆卸部位的紧固力矩值。
3.14.7隔离开关和接地开关转动部位的密封及润滑3.14.7.1轴承座必须采用全密封结构，至少要有两道或以上密封，轴承座原则上不加“注油孔”，如需增加“注油孔”，应征得用户书面同意。
轴承润滑必须采用优质二硫化钼锂基润滑脂或性能更好的润滑剂，并标明其质量控制指标，如组分、成分、粘度、温度范围等。
3.14.7.2轴销应采用不锈钢或铝青铜材料制成，轴套必须具有自润滑功能，并与轴销的耐磨、耐腐蚀、润滑性能相匹配。
3.14.8对触头弹簧的要求触指的紧力弹簧应采用外压式触头弹簧，触头弹簧应进行防腐防锈处理，最好采用不锈钢材料。
不采用内压式压紧方式。
3.14.9隔离开关触头的触指结构应有防尘措施，并有自清洗能力。
3.14.10隔离开关带电部分及其传动部分的结构应能防止鸟类作巢。
3.14.11直径12mm以下的螺栓、螺钉等应采用不锈钢或铜质材料制成，直径12mm 及以上的螺栓宜采用不锈钢材料制成或应采用热镀锌。
3.15对瓷绝缘子的要求3.15.1外观及尺寸3.15.1.1拆开包装后的绝缘子瓷件表面应无破损和开裂，外观质量应符合GB772《高压绝缘子瓷件技术条件》和GB8287.1《高压支柱绝缘子技术条件》的规定。
如瓷件表面有破损，单个面积不得超过40 mm2，且必须进行修补，修补后的面积不大于50 mm2。
