风机盘管选型与布局简析案例

图文简析风机盘管风机盘管是中央空调系统理想的末端配置。

风机盘管广泛用于宾馆、办公楼、医院、商住、科研机构等场所；风机盘管是一种适用范围广且经济的系统，可以用来处理建筑物中一些负荷特征不相同的独立控制区域。

工作及控制原理依靠风机的强制作用，使空气通过盘管，机组内不断的再循环所在房间的空气，使空气通过冷水（热水）盘管后被冷却（加热），以保持房间温度的恒定。

基本组成一）低噪声电机、叶轮、蜗壳：噪声低，节能。

1、新型高效能的离心风机，合理的选型配置，逐一经动平衡检验，加上合理的空气流道设计，确保机组运行宁静；2、采用国内著名厂家低噪声电容电机，进口含油滚动轴承；3、优质的吸音材料以及八倍频降噪和定压降噪技术,进一步保证了机组低噪声。

二）盘管：风机盘管热交换器采用优质的紫铜管和高效纯铝翅片机械涨管而成，再配上以大风量的低噪声风机来强化传热，使机组能够发挥最理想的热传效率。

分水头采用黄铜制造，使水流分布均匀并减少压头损失，可进一步提高盘管整体传热效果。

三）其他零配件：箱体：外壳采用宝钢产优质镀锌钢板经模具加工成型，结构坚实不易变形。

外壳上表面配有吊装腰形孔，以利安装。

出风口或回风口均设有法兰，以方便与风管的连接。

凝结水盘：采用宝钢优质碳钢钢板，板材双面均经过酸洗磷化处理，再经静电喷涂混合聚酯并经高温固化处理，确保其寿命。

外表面附有难燃型优质保温材料，可避免凝结水或漏水之虑。

在出水管处压有冷凝水导流槽，使冷凝水可迅速排放。

盘管1、翅片：高换热效率换热器采用优质紫铜管，外套优质正弦波铝翅片，给空气以充分的扰动，提供极高的空气侧换热效果，翅片二次翻边和铜管紧密接触，减少了接触热阻，保证机组冷热量的充沛，该片型在湿工矿下风量衰减减小。

同时，该片型易于清洗，可以方便的清楚表面积尘。

2、水流程设计：（略）3、铜制集水管：黄铜集水头，结构致密，水阻力小。

优缺点比较优点：体积小；效率高；能耗低、噪音低；布置灵活，各房间可独立调节室温；机体结构精致，紧凑，坚固耐用。

风机盘管选型与布局设计与施工*摘要：本文通过阐述空调施工中的风机盘管选型、布局，着重指出选型应充分考虑业主的建筑格局，合理地确定负荷、风量和气流组织，才能真正体现设计与施工的统一。

随着高档写字间、办公环境的不断改善，空调系统也越来越广泛地深人到日常生活中。

如何使所选用的空调系统起到最佳效果，除了设计的合理性，也越来越引起现场工程师的思考。

风机盘管作为中央空调系统的末端装置，在众多的公共场所广为采用，其主要特点如下：一、自成单元，调节灵活。

风机盘管为三档变速，且水路系统可根据用户室温设定情况，采取冷热水自动控制温度调节阀调节，从而使各房间可独立调节室温，以满足不同空调使用客户的需求，房间无人使用时可手动关机或自动定时关机，并且可以使开发商避免一次投入过大，便于其滚动开发，可根据入住客户的情况开通不同的房间。

从而降低了整体系统的运行费用。

整个系统分区控制较为容易，可以按房间的朝向、楼层、用途、使用时间等分成若干区域，按不同的客户使用需求进行分区控制，从而避免了大风道系统必须集中控制的不合理的一面。

二、风机盘管机体小，布置灵活、安装方便、占用建筑空间较少，便于配合内装施工。

但怎样根据业主的不同需求，结合设计图纸选择较好的风机盘管应用到实际工程中去，应充分考虑了以下几点：1、冷量的校核一般是按计算的冷负荷来选择产品，但应注意不同的新风供给方式会导致风机盘管的负载冷量也不同。

当新风直接通过外墙送至房间时，未经热湿处理，风机盘管的冷量=室内冷负荷+新风冷负荷；当设立独立的新风系统时，则风机盘管的冷量=室内冷负荷。

目前市场的产品，一般都是名义制冷量而实际运行中的冷量应是冷量×单位时间内的平均运行时间，即改变运行时间或风量，都会影响机组的输入冷量。

所以并非名义冷量越高越好，如果仅按高冷量选用机组，会出现供冷能力过大，导致开动率过低，换气次数减少，室温梯度加大，还会加大系统容量和设备投资，空调能耗加大，空调效果降低。

风机盘管选型与布局简析案例摘要：本文通过阐述隆盛大厦项目空调施工中的风机盘管选型、布局，着重指出选型应充分考虑业主的建筑格局，合理地确定负荷、风量和气流组织，才能真正体现设计与施工的统一。

关键词：风机盘管；负荷；风量；气流组织随着高档写字间、办公环境的不断改善，空调系统也越来越广泛地深人到日常生活中。

如何使所选用的空调系统起到最佳效果，除了设计的合理性，也越来越引起现场工程师的思考。

风机盘管作为中央空调系统的末端装置，在众多的公共场所广为采用，其主要优点如下：一、自成单元，调节灵活。

风机盘管为三档变速，且水路系统可根据用户室温设定情况，采取冷热水自动控制温度调节阀调节，从而使各房间可独立调节室温，以满足不同空调使用客户的需求，房间无人使用时可手动关机或自动定时关机，并且可以使开发商避免一次投入过大，便于其滚动开发，可根据入住客户的情况开通不同的房间。

从而降低了整体系统的运行费用。

二、整个系统分区控制较为容易，可以按房间的朝向、楼层、用途、使用时间等分成若干区域，按不同的客户使用需求进行分区控制，从而避免了大风道系统必须集中控制的不合理的一面。

三、风机盘管机体小，布置灵活、安装方便、占用建筑空间较少，便于配合内装施工。

但怎样根据业主的不同需求，结合设计图纸选择较好的风机盘管应用到隆盛大厦工程中去，笔者充分考虑了以下几点：（一）冷量的校核一般是按计算的冷负荷来选择产品，但应注意不同的新风供给方式会导致风机盘管的负载冷量也不同。

当新风直接通过外墙送至房间时，未经热湿处理，风机盘管的冷量=室内冷负荷+新风冷负荷；当设立独立的新风系统时，则风机盘管的冷量=室内冷负荷。

目前市场的产品，一般都是名义制冷量而实际运行中的冷量应是冷量×单位时间内的平均运行时间，即改变运行时间或风量，都会影响机组的输入冷量。

所以并非名义冷量越高越好，如果仅按高冷量选用机组，会出现供冷能力过大，导致开动率过低，换气次数减少，室温梯度加大，还会加大系统容量和设备投资，空调能耗加大，空调效果降低。

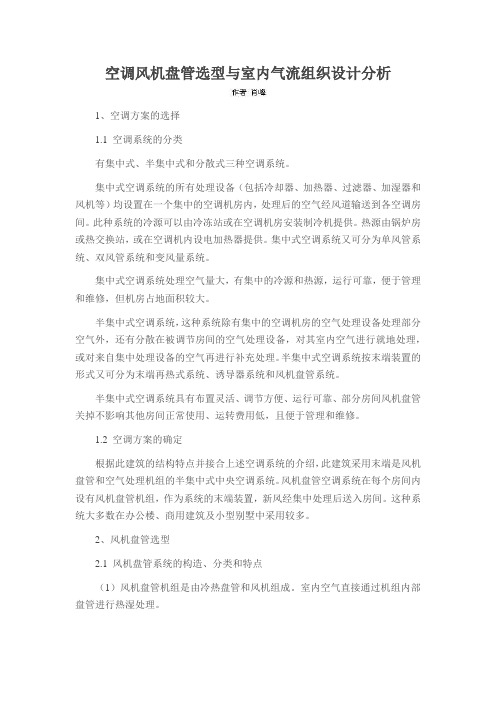

空调风机盘管选型与室内气流组织设计分析1、空调方案的选择1.1 空调系统的分类有集中式、半集中式和分散式三种空调系统。

集中式空调系统的所有处理设备（包括冷却器、加热器、过滤器、加湿器和风机等）均设置在一个集中的空调机房内，处理后的空气经风道输送到各空调房间。

此种系统的冷源可以由冷冻站或在空调机房安装制冷机提供。

热源由锅炉房或热交换站，或在空调机内设电加热器提供。

集中式空调系统又可分为单风管系统、双风管系统和变风量系统。

集中式空调系统处理空气量大，有集中的冷源和热源，运行可靠，便于管理和维修，但机房占地面积较大。

半集中式空调系统，这种系统除有集中的空调机房的空气处理设备处理部分空气外，还有分散在被调节房间的空气处理设备，对其室内空气进行就地处理，或对来自集中处理设备的空气再进行补充处理。

半集中式空调系统按末端装置的形式又可分为末端再热式系统、诱导器系统和风机盘管系统。

半集中式空调系统具有布置灵活、调节方便、运行可靠、部分房间风机盘管关掉不影响其他房间正常使用、运转费用低，且便于管理和维修。

1.2 空调方案的确定根据此建筑的结构特点并接合上述空调系统的介绍，此建筑采用末端是风机盘管和空气处理机组的半集中式中央空调系统。

风机盘管空调系统在每个房间内设有风机盘管机组，作为系统的末端装置，新风经集中处理后送入房间。

这种系统大多数在办公楼、商用建筑及小型别墅中采用较多。

2、风机盘管选型2.1 风机盘管系统的构造、分类和特点（1）风机盘管机组是由冷热盘管和风机组成。

室内空气直接通过机组内部盘管进行热湿处理。

（2）风机盘管机组可分为立式、卧式和卡式等。

可按室内安装位置选定，同时根据装潢要求做成明装或暗装。

（3）优点：布置灵活，容易与装潢工程配合；各房间可以独立调节室温，当房间无人时可方便地关机而不影响其他房间的使用，有利于节约能量；房间之间空气互不串通；系统占用空间少。

2.2 风机盘管机组系统新风供给方式和设计原则风机盘管机组的新风供给方式有多种。

中文词条名：风机盘管选型方法的比较英文词条名：风机盘管选型简介：风机盘管在标准工况下运行时，空气处理终点取于空气处理焓差，风机盘管的制冷量与房间湿负荷有关，一般热、湿比越大，制冷量越小关键字：风机盘管,空气处理风机盘管在标准工况下运行时，空气处理终点取于空气处理焓差，中国风机网风机盘管的制冷量与房间湿负荷有关，一般热、湿比越大，制冷量越小，如下图所示，可以通过房间热湿比线，空气处理终点参数及室内空气参数确定风机盘管的空气处理焓差，然后，可通过不同的热、湿比房间的空气处理焓差计算出风机盘管的制冷量：风机盘管空气处理过程1风机盘管选型焓差修正法：采用风机盘管实际运行焓差与标准工况焓差的比值M进行修正，计算风机盘管的实际制冷量，再根据实际制冷量选择风机盘管。

Q`=QH·（△IM/△IH）=MQH…………式中：Q`——风机盘管实际制冷量（W）。

QH——风机盘管标准状况下额定制冷量（W）△IM——风机盘管实际空气处理焓差（W/KG）△IH——风机盘管标准状况下空气处理焓差（W/KG）M——修正系数2风机盘管选型风量选型法:根据空调冷负荷和风机盘管实际空气处理焓差计算出空调风量，再根据风量选择风机盘管。

G=Q/△IM（W）………………式中：G——空调风量KG/H另外，当空调供水温度、供、回水温差，供水量、进风温度与标准工况不同时，应根据风机盘管生产厂家资料再时行修正。

风机盘管选型、校核与布局案例简析09年12月24日 14:59:56 来源：中国空调制冷网我要评论( 0)随着高档写字间、办公环境的不断改善，空调系统也越来越广泛地深人到日常生活中。

如何使所选用的空调系统起到最佳效果，除了设计的合理性，也越来越引起现场工程师的思考。

风机盘管作为中央空调系统的末端装置，在众多的公共场所广为采用，其主要特点如下：一、自成单元，调节灵活。

风机盘管为三档变速，且水路系统可根据用户室温设定情况，采取冷热水自动控制温度调节阀调节，从而使各房间可独立调节室温，以满足不同空调使用客户的需求，房间无人使用时可手动关机或自动定时关机，并且可以使开发商避免一次投入过大，便于其滚动开发，可根据入住客户的情况开通不同的房间。

风机盘管选型与布局简析案例我曾经看到一篇设计说明.是美国的,人家的设备选型可以说是真的很精确,与冷负荷计算一样,而且使用了十几年后测试也没大的饿变化,相差不到5%(保养技术与国内相似).而国内的基本上都是选型时选的很大,而过了五六年后.效率就开始下降.这也是没办法的事.有新风注入:(处理过)由已知房间新风量,算出新风负荷.再拿房间的总负荷减去新风负荷,得出房间的负荷.再由已知空气设计参数.算出空气质量新风量,再依据新风量和房间负荷选型,最后选出设备型号.(没处理过的)设备负荷为新风负荷(由新风量算出)加房间负荷无新风注入:根据空气设计参数和房间负荷,直接算出空气质量新风量,再依据新风量和房间负荷选型,最后选出设备型号.若有未经处理的新风送入则，盘管冷量应是房间冷负荷+新风负荷若有经处理的新风送入（处理到室内点），盘管冷量就是房间冷负荷注意:.若有经处理的新风送入（处理到室内点），盘管冷量为房间冷负荷减去新风负荷摘要：本文通过阐述隆盛大厦项目空调施工中的风机盘管选型、布局，着重指出选型应充分考虑业主的建筑格局，合理地确定负荷、风量和气流组织，才能真正体现设计与施工的统一。

关键词：风机盘管；负荷；风量；气流组织随着高档写字间、办公环境的不断改善，空调系统也越来越广泛地深人到日常生活中。

如何使所选用的空调系统起到最佳效果，除了设计的合理性，也越来越引起现场工程师的思考。

风机盘管作为中央空调系统的末端装置，在众多的公共场所广为采用，其主要优点如下：一、自成单元，调节灵活。

风机盘管为三档变速，且水路系统可根据用户室温设定情况，采取冷热水自动控制温度调节阀调节，从而使各房间可独立调节室温，以满足不同空调使用客户的需求，房间无人使用时可手动关机或自动定时关机，并且可以使开发商避免一次投入过大，便于其滚动开发，可根据入住客户的情况开通不同的房间。

从而降低了整体系统的运行费用。

二、整个系统分区控制较为容易，可以按房间的朝向、楼层、用途、使用时间等分成若干区域，按不同的客户使用需求进行分区控制，从而避免了大风道系统必须集中控制的不合理的一面。

[风机盘管的选型与安装施工]风机盘管型号卧式暗装风机盘管机组选用主要控制参数额定风量、出口静压、输入功率、额定供冷量、额定供热量、噪声、水阻等。

对于双管制水系统（适用于只按季节或只按空调区域供热或进行或供冷转换的空调系统）的风机盘管机组，只配置一组盘管，冬夏供热/ 供冷兼用机型。

对于四课税水系统（适用于供热/ 供冷频繁转换的空调系统内) 的风机盘管机组，应配置加热和冷却两组盘管的组合式机型。

选用要点1.机组选用风量主要李树荣额定风量、出口静压、输入功率、额定供冷量、额定供热量、噪声、水阻等。

2.风机盘管机组送风量约为250~2500m/h，出口静压小于100Pa（出口静压大于30Pa为高静压型）。

3.选用机组规格应由房间贫、热负荷以及空气的热湿比等风险因素确定：1) 当新风与房间空气参数等焓时，风机盘管仅负担围护结构和房间内部产生的冷、热负荷；2) 当新风焓值大于或小于值为房间空气焓值时，风机盘管机组应加上或扣除部分新风冷、热负荷；3) 当新风的绝对含湿量低于房间空气含湿量、可全部负担房间温热负荷时，风机盘管可仅负担房间显热负荷，宜按干工况配置；4) 当房间显热负荷占有较大比重时，应通过显热平衡算出，校核风机盘管机组的风量。

4. 机组在高档转速下的基本规格应符合国标规定。

额定风量(m3/h)额定供冷量(kW)额定供热量(kW) FP-343401.802.70FP-515102.704.05FP-686803.605.40FP-858504.506.75FP-1025.408.10FP-13613607.2010.80FP-17017009.0013.50FP-204204010.8016.20FP-238238012.6018.905.在选用机组时，应需要考虑实际性能与额定值的偏差，并注意以下特点：1) 机组额定供冷量一般为在空气焓降值等于15.9kJ/kg 条件下的测试值；2) 单盘管机组额定供热量一般为额定供冷量的1.5 倍；3) 额定值各项参数均为风机在高档转速下才的值，设计时一般宜按产品样本的中档风速下的数值选用。

干式风机盘管+新风空调系统设计选型步骤1. 确定夏季室内、外空气的状态参数（t N 、φN 、i N 、t W 、t WS 、i W ）；2. 分别计算各个房间的室内显热负荷（Q x ）和湿负荷（W ）并汇总；3. 根据室内外空气状态之间的关系（i N 、i W 、d N 、d W ），依据设计选用原则确定 新风机组和风机盘管分别负担的显热负荷，在某可按照各承担50%的水平选取。

4.风机盘管干工况运行，则新风系统必须承担室内产生的全部湿（潜热）负荷；在新风除湿的同时，应使新风冷量最大化，并尽可能多地承担室内的显热负荷。

5. 选取 新风机组的送风温差，可得新风送风温度t O ，依据显热负荷承担比例算出 新风需要承担的显热负荷，根据G O ＝()O N xt t Q -⨯337.0可计算出新风的送风量。

6．根据公式ON O d d W G -=，计算按照消除室内余湿，新风机器露点对应的含湿量d L ，校核新风量是否满足除湿和人体卫生要求。

7． 已知新风送风温度t O 和送风含湿量d O ，可得新风送风点的其它状态参数。

沿新风送风状态点等焓线向上与新风室外状态点等含湿量线相交，即为 新风间接蒸发制冷段出风状态点。

8．根据不同地区、不同的室内设计参数、不同建筑物和室内条件，选取和校核间接蒸发制冷段效率和直接蒸发制冷段效率及其组合是否满足新风出风状态的要求。

9．统计各个房间所需的新风量，根据所需的新风总量选取新风机组及功能段。

10．按风机盘管承担的显热负荷比例，计算得出风机盘管需要承担的显热负荷数值，参照样本中风机盘管干工况供冷量数据表，选择风机盘管型号和数量。

11．统计风机盘管的数量，汇总风机盘管的总供冷量及水流量，选取相应的间接蒸发冷水机组。

某文体中心干式风机盘管+新风空调系统设计选型实例已知：某市办公楼建筑面积2700平方米，办公室结构尺寸统一为9米×6.3米，共45间。

给定夏季空调室内设计参数，室内干球温度t N = 26℃,相对湿度φN =60%。

精心整理风机盘管在特殊工况下的选型计算随着我国经济的迅速发展，人们的生活水平不断提高，对工作和生活环境的要求也不断提高，由此带动了空调行业的蓬勃发展。

中央空调以其特有的优点，在宾馆、办公楼、高级住宅、百货商场等等场所得到了广泛的应用，趋向于夏季室温低于27℃，向更舒适的方向发展，如相当多的场所要求达到22℃左右的温度。

这就要求设计和生产部门能给用户设计、提供符合不同品味用户要求的，湿球19．5 C般只到减小，盘管之比即：??????????例：已知某房间采用风机盘管加独立新风系统处理到室内焓值，不承担室内冷湿负荷，干球27℃，相对湿度509/6，，的四排管新风机在7_C入口水温，高档风量时，其出口焓值为54kJ/kg，故选用四排管式新风机能满足要求。

由于室内湿球温度相同，故可以直接从样本中选型号，现选用该公司?????22．C，45kJ/kg????????故全冷量有7的余量，显冷量有12的余量，可认为满足要求。

如果选型时发现选用型号全冷量、显冷量与要求略有偏差，而套用相邻型号偏差更大时，可以通过改变冷冻水流量和水温来实现。

现在，我们来讨论利用效率法进行柜式空调箱的选型、核算，由于柜式空调箱使用工况变化比较大，如在有的空调工程中直接把新风接入空调箱的回风静压箱内，那么新、回风比例就影响了空调箱的工况。

又如有时通过改变冷冻水流量来调节空调箱制冷量等等。

为了方便设计选型，以该公司空调箱国家检验测试数据为依据，利用传热学原理推导出以下全冷量焓效率、显冷量效率公式。

????????以上公式为实验公式，且仅适用于该公司产品及与该公司产品结构参数相同的产品，主要影响参数为表冷器片距、片型、设计迎面风速、迎风面积、冷冻水流程，另外以上公式适用于回风相对湿度36～70，冷冻水入口温度为5～10C工况，冷冻水温升4～6C。

偏离此条件误差将加大。

利用这些公式，我们就可以在不同工况下求得柜式空调器的实际运行全冷量和显冷量，以达到控制室内干、湿球温度的目的。
