光纤参数测量仪技术参数

光纤光谱仪的六个参数性能光纤光谱仪是一种用于测试光学信号的仪器，广泛应用于光学通信、光学传感、光谱分析等领域。

它可以高效地将光信号转化为光谱信号，并且具有高分辨率、高灵敏度、高稳定性等优点。

下面将介绍光纤光谱仪的六个参数性能。

1. 分辨率：分辨率是光纤光谱仪的一个重要性能指标。

它反映了仪器在测量过程中对光信号进行分离的能力。

分辨率越高，就能够更准确地分辨出信号的波长差异。

光纤光谱仪的分辨率通常用波长间隔或波长分辨率表示，单位为纳米（nm）。

光纤光谱仪的分辨率可以通过光栅的线数、光栅的隔板宽度等因素来决定。

2.灵敏度：灵敏度是光纤光谱仪的另一个重要性能指标。

它反映了仪器对来自光信号的弱能量的检测能力。

灵敏度越高，仪器就能够检测到更弱的光信号。

光纤光谱仪的灵敏度通常用功率来表示，单位为瓦（W）或微瓦（μW）。

提高灵敏度的方法包括增加光通量、降低噪声等。

3.动态范围：动态范围是光纤光谱仪的又一个重要性能指标。

它反映了仪器在测量过程中能够测量的最大和最小信号强度之间的比值。

动态范围越大，仪器就能够测量到更强和更弱的信号。

光纤光谱仪的动态范围通常用分贝（dB）来表示。

提高动态范围的方法包括增加光电转换器的灵敏度、增加光电转换器的最大音频信号等。

4.稳定性：稳定性是光纤光谱仪的另一个重要性能指标。

它反映了仪器在不同环境条件下的输出稳定性。

稳定性越高，仪器的输出就越稳定，测量结果就越可靠。

光纤光谱仪的稳定性可以通过温度、湿度、振动等外界环境因素来评估。

5.响应时间：响应时间是光纤光谱仪的重要性能指标之一、它反映了仪器对光信号的快速响应能力。

响应时间越短，仪器就能够更快地对光信号变化作出响应。

光纤光谱仪的响应时间可以通过光电转换器的响应速度来评估。

6. 可调波长范围：可调波长范围是光纤光谱仪的又一个重要性能指标。

它反映了仪器可以测量的波长范围。

可调波长范围越宽，仪器就能够测量更广泛的波长范围。

光纤光谱仪的可调波长范围通常用纳米（nm）来表示。

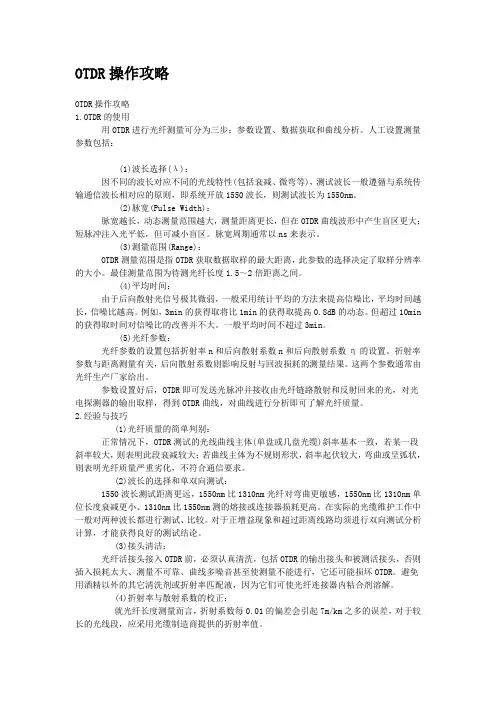

OTDR操作攻略OTDR操作攻略1.OTDR的使用用OTDR进行光纤测量可分为三步：参数设置、数据获取和曲线分析。

人工设置测量参数包括：(1)波长选择(λ)：因不同的波长对应不同的光线特性(包括衰减、微弯等)，测试波长一般遵循与系统传输通信波长相对应的原则，即系统开放1550波长，则测试波长为1550nm。

(2)脉宽(Pulse Width)：脉宽越长，动态测量范围越大，测量距离更长，但在OTDR曲线波形中产生盲区更大；短脉冲注入光平低，但可减小盲区。

脉宽周期通常以ns来表示。

(3)测量范围(Range)：OTDR测量范围是指OTDR获取数据取样的最大距离，此参数的选择决定了取样分辨率的大小。

最佳测量范围为待测光纤长度1.5～2倍距离之间。

(4)平均时间：由于后向散射光信号极其微弱，一般采用统计平均的方法来提高信噪比，平均时间越长，信噪比越高。

例如，3min的获得取将比1min的获得取提高0.8dB的动态。

但超过10min的获得取时间对信噪比的改善并不大。

一般平均时间不超过3min。

(5)光纤参数：光纤参数的设置包括折射率n和后向散射系数n和后向散射系数η的设置。

折射率参数与距离测量有关，后向散射系数则影响反射与回波损耗的测量结果。

这两个参数通常由光纤生产厂家给出。

参数设置好后，OTDR即可发送光脉冲并接收由光纤链路散射和反射回来的光，对光电探测器的输出取样，得到OTDR曲线，对曲线进行分析即可了解光纤质量。

2.经验与技巧(1)光纤质量的简单判别：正常情况下，OTDR测试的光线曲线主体(单盘或几盘光缆)斜率基本一致，若某一段斜率较大，则表明此段衰减较大；若曲线主体为不规则形状，斜率起伏较大，弯曲或呈弧状，则表明光纤质量严重劣化，不符合通信要求。

(2)波长的选择和单双向测试：1550波长测试距离更远，1550nm比1310nm光纤对弯曲更敏感，1550nm比1310nm单位长度衰减更小、1310nm比1550nm测的熔接或连接器损耗更高。

FGM 光纤几何参数测试仪 使 用 说 明 书上海电缆研究所上海赛克力光电缆有限责任公司上海军工路1000号目 录第一章概述..........................................................................................- 1 - 第二章技术性能........................................................................................- 2 - 第三章测试原理........................................................................................- 4 - 第四章系统结构........................................................................................- 6 - 第五章操作手册......................................................................................- 10 - 第六章光纤涂覆层参数测试..................................................................- 19 - 第七章系统恢复......................................................................................- 19 - 第八章注意事项......................................................................................- 20 - 第九章服务与支持..................................................................................- 20 -第一章概述光纤几何参数：芯径、包层直径、芯不圆度、包层不圆度、芯－包不同心度等五个参数是光纤的重要参数。

otdr光缆测试参数OTDR光缆测试参数一、引言OTDR（Optical Time Domain Reflectometer）光时域反射仪是一种用于测量光纤长度、损耗和连接点等参数的设备。

在进行OTDR光缆测试时，需要设置一些参数以确保测试结果的准确性和可靠性。

本文将详细介绍OTDR光缆测试的参数设置，包括光纤长度、测试波长、脉冲宽度、平均时间等。

二、光纤长度光纤长度是OTDR测试中的一个重要参数，它用于计算光纤的衰减系数和损耗。

在设置光纤长度时，应根据实际情况输入光纤的长度值。

光纤长度的单位通常为千米（km）。

三、测试波长测试波长是OTDR测试中的另一个重要参数，它用于选择测试光的波长。

不同的波长对应不同的光纤特性，因此选择合适的测试波长对于测试结果的准确性至关重要。

常用的测试波长有1310nm和1550nm。

其中1310nm波长适用于单模光纤，1550nm波长适用于单模和多模光纤。

四、脉冲宽度脉冲宽度是OTDR测试中的一个重要参数，它决定了测试的分辨率和灵敏度。

较短的脉冲宽度可以提高分辨率，但会降低测试的灵敏度；较长的脉冲宽度可以提高测试的灵敏度，但会降低分辨率。

在设置脉冲宽度时，应根据需要平衡分辨率和灵敏度的要求。

五、平均时间平均时间是OTDR测试中的一个参数，它用于平滑测试结果并减少噪音。

较长的平均时间可以提高测试结果的稳定性，但会增加测试时间；较短的平均时间可以减少测试时间，但会降低测试结果的稳定性。

在设置平均时间时，应根据测试要求平衡测试时间和结果稳定性的要求。

六、其他参数除了上述参数外，OTDR光缆测试还涉及其他一些参数，如测试模式、衰减补偿、测试范围等。

测试模式通常有自动模式和手动模式，根据实际情况选择合适的测试模式。

衰减补偿是用于修正测试结果中的光纤连接和衰减带来的误差，应根据实际情况进行设置。

测试范围是指OTDR测试的最大距离，应根据实际需要设置合适的测试范围。

七、总结通过正确设置OTDR光缆测试的参数，可以确保测试结果的准确性和可靠性。
