4.2.10 电压互感器操作4.2.10.1 母线充电前一般应将电压互感器投入。
母线的投停有发生谐振过电压的可能时，母线停电时，先停电压互感器后停母线，送电时与此相反；或者经调度同意，在母线充电前投入一条线路或站变。
4.2.10.2 电压互感器操作注意事项：（1）两段母线电压互感器的二次需要并列时，母线必须在并列状态（应检查母联或分段开关及其两侧刀闸在合位后），再将电压互感器一次侧并列，然后进行二次并列，防止反充电。
（2）凡倒换电压互感器时，必须先合上电压互感器的二次联络开关，检查电压指示及相应的信号正确；倒换后再次检查电压指示应正确。
（3）操作电压互感器隔离开关时，应注意检查隔离开关的辅助接点是否接通或断开，避免造成失去二次电压。
（4）倒换或停运电压互感器时，应充分考虑所带保护和自动装置的电压源，必要时作相应的调整操作。
4.2.10.3 设有母差保护的双母线接线方式，当一组母线电压互感器停运时，应采用单母线运行或隔离开关跨接两排母线的运行方式，二次回路也应做相应切换。
5.6 电压、电流互感器5.6.1 互感器运行规定5.6.1.1 互感器应有标明基本技术参数的铭牌标志，互感器技术参数必须满足装设地点运行工况的要求。
5.6.1.2 互感器应满足仪表、保护装置要求的容量和准确等级。
5.6.1.3 不同电压等级的电压互感器二次禁止并列。
5.6.1.4 同一电压等级的电压互感器，只有在一次并列后二次才允许并列。
但电压互感器二次不宜长期并列运行。
5.6.1.5 新装、大修的互感器，两组具有并列可能的，应进行二次核相。
5.6.1.6 互感器应有明显的接地符号标志，接地端子应与设备底座可靠连接，并从底座接地螺栓用两根接地引下线与地网不同点可靠连接。
5.6.1.7 停运半年及以上的互感器应按有关规定试验检查合格后方可投运。
5.6.1.8 电压互感器二次侧严禁短路。
5.6.1.9 电压互感器允许在1.2倍额定电压下连续运行,中性点有效接地系统中的互感器,允许在1.5倍额定电压下运行30s,中性点非有效接地系统中的电压互感器,在系统无自动切除对地故障保护时,允许在1.9倍额定电压下运行8h。
10-35kV电子式互感器通用技术规范1本规范对应的专用技术规范目录2电子式互感器技术规范（范本）使用说明1. 本技术规范分为通用部分、专用部分。
2. 项目单位根据需求选择所需设备的技术规范，技术规范通用部分条款及专用部分固化的参数原则上不能更改。
3. 项目单位应按实际要求填写专用部分“2项目单位需求部分”。
如确实需要改动以下部分，项目单位应填写专用部分表8“项目单位技术参数差异表”并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：1）改动通用部分条款及专用部分固化的参数；2）项目单位要求值超出标准技术参数值；3）需要修正污秽、温度、海拔、覆冰厚度、耐地震能力等条件。
经标书审查会同意后，对专用部分的修改形成“项目单位技术参数差异表”，放入专用部分中，随招标文件同时发出并视为有效，否则将视为无差异。
4. 投标人需在技术规范专用部分附录提供电子式互感器安装示意图。
对新建工程，项目单位应遵循技术规范通用部分的一次、二次及土建的接口要求；对扩建工程，项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。
电子式互感器同其他一次设备组合安装时，投标人需提供经过本项目一次厂家确认的安装示意图，卖方提供的安装方案需要有相关的运行业绩，并在技术规范专用部分表11“电子式电流/电压/组合互感器销售运行业绩表”中备注说明。
5. 技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。
6. 投标人逐项响应技术规范专用部分中“1标准技术参数表”、“2项目单位需求部分”和“3投标人响应部分”三部分相应内容。
填写投标人响应部分，应严格按招标文件技术规范专用部分的“招标人要求值”一栏填写相应的招标文件投标人响应部分的表格。
投标人填写技术参数和性能要求响应表时，如有偏差除填写表10“投标人技术参数偏差表”外，必要时应提供相应试验报告。
3目次35-10kV电子式互感器技术规范（范本）使用说明 (71)1总则 (73)1.1一般规定 (73)1.2投标人应提供的资质文件 (73)1.3工作范围和进度要求 (73)1.4对设计图纸、说明书和试验报告的要求 (73)1.5标准和规范 (75)1.6投标时必须提供的技术数据和信息 (77)1.7备品备件 (77)1.8专用工具和仪器仪表 (77)1.9安装、调试、试运行和验收 (77)2性能要求 (77)2.1外观工艺要求 (77)2.2结构要求 (78)2.3安装要求 (78)2.4铭牌要求 (78)2.5设备防腐 (78)2.6二次转换器技术要求 (78)2.7额定延迟时间要求 (78)2.8电子元器件技术要求 (78)2.9合并单元（MU）技术要求 (79)2.10合并单元结构、外观及其他 (80)2.11合并单元柜结构的技术要求 (80)2.12附件 (80)2.13其他 (80)3试验 (80)3.1型式试验 (80)3.2例行试验 (82)3.3特殊试验 (83)3.4现场试验 (83)4设计联络、监造和检验、技术服务 (84)4.1设计联络会 (84)4.2监造和检验 (84)4.3技术服务 (85)5一次、二次及土建接口要求 (86)5.1电气一次接口 (86)5.2电气二次接口 (87)5.3土建接口 (87)41总则1.1一般规定1.1.1投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。
标准电压互感器说明书由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用专用并且符合规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意所有额定值和标记。
在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。
使用适当的保险丝。
只可使用符合规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
有电时，请勿触摸裸露的接点和部位。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
－安全术语二．技术指标1．额定电压比：10 kV /100V、10kV/3/100/3V、10kV/3/100/3V2．额定二次容量：0.25VA、0.08VA、0.02VA CosФ=1.0 3．准确度级别： 0.05级。
即在额定负荷的情况下，当电压为80%Un至120% Un的范围内，比差不大于±0.05%，角差不大于±2'，当电压为50% Un 时，比差不大于±0.075%，角差不大于±3'，当电压为20% Un时，比差不大于±0.01%，角差不大于±6'。
（实际误差不大于误差限值的60-70%）4．试验电压一次绕组感压耐压为1.5Un，1分钟，二次绕组5．２．电压互感器校电压互感器接线图3．电压互感器自校接线图4．电压互感器校电压互感器接线图（高电位端测量方式）。

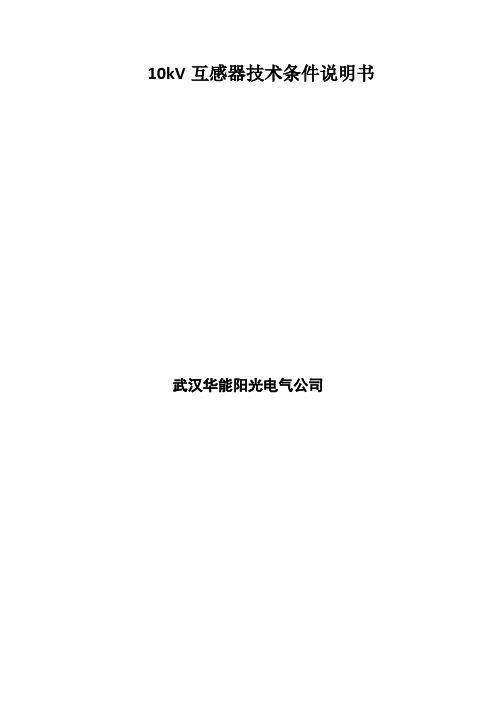

10kV互感器技术条件说明书武汉华能阳光电气公司第一章技术条件1.总则本规范书适用于武汉华能阳光电气有限公司所需的10kV电流、电压互感器采购要求，同时提出产品的设计结构、性能、安装和试验等方面的要求。
需方在本规范书中提出了最低限度的技术要求，并未规定所有技术要求和适用的技术标准，供方应提供一套满足本规范书和所列标准要求的高质量产品及相应服务。
对国家有关安全、环保等强制性标准，必须满足其要求。
如未对本规范书提出偏差，将认为供方提供的产品符合规范书和标准的要求。
偏差(无论多少)都必须清楚地表示在投标文件中的附件13“差异表”中。
供方必须执行本规范书所列标准。
有矛盾时，按高标准执行。
合同签订后10天内，按本规范书要求，供方提出合同相关大修设备的设计、制造、检验、试验、调试、试运、验收、运行和维护等标准清单给需方，由需方予以确认。
2.适用范围适用于额定电压为10kV、频率50Hz的高压开关柜（包括金属铠装高压开关柜及老型号开关柜，如GG-1A开关柜）用电流、电压互感器。
3.引用标准GB1208-1997《电流互感器》JJG313-1994《测量用电流互感器》DL/T725－2000《电力用电流互感器订货技术条件》GB1207-1997《电压互感器》JJG314-1994《测量用电压互感器》DL/T726－2000《电力用电压互感器订货技术条件》GB17201-1997《组合互感器》电流互感器的技术条件基本要求安装地点：户内式；用途:电能计量、继电保护用；结构方式:全封闭浇注、复匝、贯穿、支柱式；绝缘介质：固体绝缘。
额定工作电压及设备最高电压额定一次工作电压：10kV；设备最高电压：12kV绝缘要求一次绕组的额定绝缘水平和耐受电压1min工频耐受电压42kV，雷电冲击耐受电压（峰值）75kV。
二次绕组绝缘要求二次绕组之间及对地绝缘的额定短时工频耐压3kV，二次绕组之间及对地的绝缘电阻应不低于100MΩ。
JDZ-3、6、10型电压互感器安装使用说明书获嘉县新力高压电器有限公司1、概述1.1 技术标准产品性能指标符合GB1207-2006《电压互感器》及GB311.1-1997《高压输变电设备的绝缘配合》。
1.2 产品用途JDZ-3、6、10型电压互感器适用于额定频率50Hz，额定电压10kV及以下户内装置的电力系统中作电压、电能测量和继电保护、自动装置和信号装置用。
1.3 型号含义J D Z —3、6、10电压互感器额定电压(kV) 单相浇注绝缘1.4 使用条件1.4.1 使用场所：户内；1.4.2 环境温度：－5℃～+40℃，日平均气温不超过+30℃；1.4.3 海拔：不超过1000m；1.4.4 大气条件：在无爆炸、无剧烈震动且无足以腐蚀金属和破坏绝缘的尘埃或蒸气的地方。
2、结构简介本型电压互感器为半浇注式，体积小，气候适应性强。
互感器铁芯采用优质冷轧硅钢片叠装成方型，露在空气中。
其一次、二次绕组同心地绕在一起，用环氧树脂浇注成型，浇注体固定在金属底板上。
一次绕组的出线端子为A、B，二次绕组的出线端子为a、b。
环氧树脂浇注体下面涂有半导体漆，并与金属底板、铁芯相连，以改善电场的不均匀和电力线的畸变。
本型电压互感器可用于单相及三相线路，当用于三相线路时，可用两台互感器接成V型。
3、技术参数3.1 基本技术参数见表（一）；3.2 额定电压：3kV、6kV、10kV；3.3 准确级组合：0.2/0.2、0.2/0.5、0.2、0.5、1、3。
型号额定电压比(V)准确级次与额定二次负荷(V A) 极限输出(V A)额定绝缘水平(kV)0.2 0.5 1 3JDZ-3 3000/100 15 30 50 100 200 3.6/23/40 JDZ-6 6000/100 20 50 80 200 300 7.2/30/60JDZ-1010000/100 2080 120 300 500 12/42/7510000/100/100 2010000/100/220 2010000/220 ／10000/200 ／4、接线图5、验收5.1 互感器使用前应检查出厂技术文件是否齐全，铭牌数据与要求是否相符，运输中是否有损伤。
JDZ-电压互感器说明书————————————————————————————————作者：————————————————————————————————日期：JDZ-3、6、10型电压互感器安装使用说明书获嘉县新力高压电器有限公司1、概述1.1 技术标准产品性能指标符合GB1207-2006《电压互感器》及GB311.1-1997《高压输变电设备的绝缘配合》。
1.2 产品用途JDZ-3、6、10型电压互感器适用于额定频率50Hz，额定电压10kV及以下户内装置的电力系统中作电压、电能测量和继电保护、自动装置和信号装置用。
1.3 型号含义J D Z —3、6、10电压互感器额定电压(kV) 单相浇注绝缘1.4 使用条件1.4.1 使用场所：户内；1.4.2 环境温度：－5℃～+40℃，日平均气温不超过+30℃；1.4.3 海拔：不超过1000m；1.4.4 大气条件：在无爆炸、无剧烈震动且无足以腐蚀金属和破坏绝缘的尘埃或蒸气的地方。
2、结构简介本型电压互感器为半浇注式，体积小，气候适应性强。
互感器铁芯采用优质冷轧硅钢片叠装成方型，露在空气中。
其一次、二次绕组同心地绕在一起，用环氧树脂浇注成型，浇注体固定在金属底板上。
一次绕组的出线端子为A、B，二次绕组的出线端子为a、b。
环氧树脂浇注体下面涂有半导体漆，并与金属底板、铁芯相连，以改善电场的不均匀和电力线的畸变。
本型电压互感器可用于单相及三相线路，当用于三相线路时，可用两台互感器接成V型。
3、技术参数3.1 基本技术参数见表（一）；3.2 额定电压：3kV、6kV、10kV；3.3 准确级组合：0.2/0.2、0.2/0.5、0.2、0.5、1、3。
表（一）型号额定电压比(V)准确级次与额定二次负荷(V A) 极限输出(V A)额定绝缘水平(kV)0.2 0.5 1 3JDZ-3 3000/100 15 30 50 100 200 3.6/23/40 JDZ-6 6000/100 20 50 80 200 300 7.2/30/60JDZ-1010000/100 2080 120 300 500 12/42/75 10000/100/100 2010000/100/220 2010000/220 ／10000/200 ／4、接线图5、验收5.1 互感器使用前应检查出厂技术文件是否齐全，铭牌数据与要求是否相符，运输中是否有损伤。
编号：Q/×××

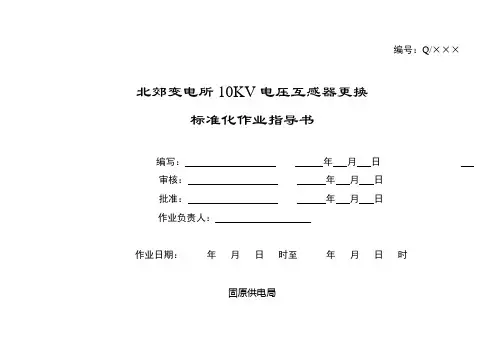

北郊变电所10KV电压互感器更换
标准化作业指导书
编写：年月日
审核：年月日
批准：年月日
作业负责人：
作业日期：年月日时至年月日时
固原供电局
1 范围
本作业指导书适用于10KV电压互感器更换工作。
2 引用文件
下列标准及技术资料所包含的条文，通过在本作业指导书中引用，而构成为本作业指导书的条文。
本作业指导书出版时，所有版本均为有效。
所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
GBJ 148-1990电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范
DL/T 727-2000互感器运行检修导则
Q/ZDJ 09-2002 互感器现场检修（小修）导则
DL/T 596-1996电力设备预防性试验规程
DL 408-1991 电业安全工作规程（发电厂和变电所电气部分）
DL 5009.3-1997 电力建设安全工程规程（变电所部分）
电安生[1994]227号电业安全工作规程（热力和机械）
JCC5-220W1型电压互感器（沈阳变压器厂）安装说明书
DL/T 596-1996 电力设备预防性试验规程
3 修前准备
3.5 材料
3.6 10KV电压互感器更换作业定置图及围栏图
3.7 危险点分析
3.8 安全措施
3.9 人员分工
4、正母电压互感器更换作业流程图
5 作业程序及作业标准5.1 开工
5.2 检修电源的使用
5.3 更换内容和工艺标准
5.4 竣工
6 验收记录
7 作业指导书执行情况评估。
