第五章Simulink模拟电路仿真武汉大学物理科学与技术学院微电子系常胜§5.1 电路仿真概要5.1.1 MATLAB仿真V.S. Simulink仿真利用MATLAB编写M文件和利用Simulink搭建仿真模型均可实现对电路的仿真，在实现电路仿真的过程中和仿真结果输出中，它们分别具有各自的优缺点。

武汉大学物理科学与技术学院微电子系常胜ex5_1.mclear;V=40;R=5;Ra=25;Rb=100;Rc=125;Rd=40;Re=37.5;R1=(Rb*Rc)/(Ra+Rb+Rc);R2=(Rc*Ra)/(Ra+Rb+Rc);R3=(Ra*Rb)/(Ra+Rb+Rc);Req=R+R1+1/(1/(R2+Re)+1/(R3+Rd));I=V/Req武汉大学物理科学与技术学院微电子系常胜ex5_1武汉大学物理科学与技术学院微电子系常胜武汉大学物理科学与技术学院微电子系常胜注意Simulink仿真中imeasurement模块/vmeasurement模块和Display模块/Scope模块的联合使用Series RLC Branch模块中R、C、L的确定方式R：Resistance设置为真实值Capacitance设置为inf（无穷大）Inductance设置为0C：Resistance设置为0 Capacitance设置为真实值Inductance设置为0L：Resistance设置为0Capacitance设置为inf Inductance设置为真实值武汉大学物理科学与技术学院微电子系常胜MATLAB方式：步骤：建立等效模型→模型数学化→编写M文件计算→得到运算结果优点：理论性强，易于构建算法、模型缺点：较复杂，对电路观测量更改时需更改M文件适用范围：大系统抽象和原理性建模Simulink方式：步骤：选取模块→组成电路→运行仿真→观测仿真结果 优点：直观性强，易于与实际电路对应，易于观察结果 缺点：理论性不强，对电路原理不能得到解析适用范围：具体电路仿真武汉大学物理科学与技术学院微电子系常胜5.1.2 Power System Blockset模块集及powerlib窗口Power System Blockset模块集是MATLAB中专用的电路仿真模块集，其中内含有Electrical Source、Elements等子模块库，而电路仿真常用的DC Voltage Source、Series RLC Branch、Current Measurement等模块都被包含在这个模块集中。

Matlab第五章 Simulink模拟电路仿真

Matlab第五章 Simulink模拟电路仿真

第五章Simulink模拟电路仿真武汉大学物理科学与技术学院微电子系常胜§5.1 电路仿真概要5.1.1 MATLAB仿真V.S. Simulink仿真利用MATLAB编写M文件和利用Simulink搭建仿真模型均可实现对电路的仿真，在实现电路仿真的过程中和仿真结果输出中，它们分别具有各自的优缺点。

武汉大学物理科学与技术学院微电子系常胜ex5_1.mclear;V=40;R=5;Ra=25;Rb=100;Rc=125;Rd=40;Re=37.5;R1=(Rb*Rc)/(Ra+Rb+Rc);R2=(Rc*Ra)/(Ra+Rb+Rc);R3=(Ra*Rb)/(Ra+Rb+Rc);Req=R+R1+1/(1/(R2+Re)+1/(R3+Rd));I=V/Req武汉大学物理科学与技术学院微电子系常胜ex5_1武汉大学物理科学与技术学院微电子系常胜武汉大学物理科学与技术学院微电子系常胜注意Simulink仿真中imeasurement模块/vmeasurement模块和Display模块/Scope模块的联合使用Series RLC Branch模块中R、C、L的确定方式R：Resistance设置为真实值Capacitance设置为inf（无穷大）Inductance设置为0C：Resistance设置为0 Capacitance设置为真实值Inductance设置为0L：Resistance设置为0Capacitance设置为inf Inductance设置为真实值武汉大学物理科学与技术学院微电子系常胜MATLAB方式：步骤：建立等效模型→模型数学化→编写M文件计算→得到运算结果优点：理论性强，易于构建算法、模型缺点：较复杂，对电路观测量更改时需更改M文件适用范围：大系统抽象和原理性建模Simulink方式：步骤：选取模块→组成电路→运行仿真→观测仿真结果 优点：直观性强，易于与实际电路对应，易于观察结果 缺点：理论性不强，对电路原理不能得到解析适用范围：具体电路仿真武汉大学物理科学与技术学院微电子系常胜5.1.2 Power System Blockset模块集及powerlib窗口Power System Blockset模块集是MATLAB中专用的电路仿真模块集，其中内含有Electrical Source、Elements等子模块库，而电路仿真常用的DC Voltage Source、Series RLC Branch、Current Measurement等模块都被包含在这个模块集中。

MATLAB Simulink电力系统建模与仿真 作者 于群 第5章 MATLAB在电力系统故障分析中的仿真实例

MATLAB Simulink电力系统建模与仿真 作者 于群 第5章 MATLAB在电力系统故障分析中的仿真实例

5.1.2 无穷大功率电源供电系统仿真模 型构建
1)Phase A Fault、Phase B Fault和Phase C Fault用来选择短路故 障相。 2)Fault resistances用来设置短路点的电阻，此值不能为零。
3)Ground Fault选项用来选择短路故障是否为短路接地故障。
输电线路模块的参数设置
图5-8
三相电压电流测量模块
图5-9
三相线路故障模块参数设置
5.1.3 仿真结果及分析
图5-10
变压器低压侧三相短路电流波形图
图5-11
示波器模块的“Data history”栏设置方式
5.2 同步发电机突然短路的暂态过程仿 真
5.2.1 同步发电机突然三相短路暂态过程简介 5.2.2 同步发电机突然三相短路暂态过程的数值计算与仿真方 法
时间；并且每个选项都有两个数值，而且它们是一一对应的。
7)Snubbers resistance和snubbers Capacitance用来设置并联缓冲 电路中的过渡电阻和过渡电容。 8)Measurements 用来选择测量量。
图5-2
无穷大功率电源供电系统
图5-3 无穷大功率电源供电系统的Simulink仿真图
表5-1 图5-3仿真电路中各模块名称及提取路径
模块名
无穷大功率电源10000 MV· A,110 kV Sourc e 三相并联RLC负荷模块5MW 串联RLC支路Three⁃������ PhaseParallel RLC Branch 双绕组变压器模块Three⁃������ mer (Two Windings) 三相故障模块Three⁃������ PhaseTransfor
Phase Fault PhaseV⁃

电力系统的MATLAB-SIMULINK仿真与应用

电力系统的MATLAB-SIMULINK仿真与应用

• 图5-4 二极管模块参数对话框
始电流值。通常将初始电流值设为0，表 示仿真开始时二极管为关断状态。设置 初始电流值大于0，表示仿真开始时二极 管为导通状态。如果初始电流值非0，则 必须设置该线性系统中所有状态变量的 初值。对电力电子变换器中的所有状态 变量设置初始值是很麻烦的事情，所以 该选项只适用于简单电路。
的二极管整流电路，观测整流效果。其 中电压源频率为50 Hz，幅值为100 V， 电阻R为1 Ω，二极管模块采用默认参数。 解：(1) 按图5-5搭建仿真电路模型， 选用的各模块的名称及提取路径见表5-1。
• 图5-5 例5.1的仿真电路图
表5-1 例5.1仿真电路模块的名称及提取路径
模 块 名 功率二极管模块 D1、D2、D3、D4 交流电压源 Vs 串联 RLC 支路 R 电压表模块 VR 电流表模块 IR 信号分离模块 Demux 示波器 Scope 提 取 路 径 SimPowerSystems/Power Electronics SimPowerSystems/Electrical Sources SimPowerSystems/Elements SimPowerSystems/Measurements SimPowerSystems/Measurements Simulink/Signal Routing Simulink/Sinks
• 图5-1 电力电子开关模块
开关逻辑和串联电路参数的不同，其中 开关逻辑决定了各种器件的开关特征； 模块的串联电阻Ron和直流电压源Vf分别 用来反映电力电子器件的导通电阻和导 通时的电压降；串联电感Lon限制了器件 开关过程中的电流升降速度，同时对器 件导通或关断时的变化过程进行模拟。
子开关模块中也并联了简单的RC串联缓 冲电路，缓冲电路的阻值和电容值可以 在参数对话框中设置，更复杂的缓冲电 路则需要另外建立。有的器件(如 MOSFET)模块内部还集成了寄生二极管， 在使用中需要加以注意。

MATLAB-8-Simulink在电力系统中的应用精选全文

MATLAB-8-Simulink在电力系统中的应用精选全文
路阻抗值,W) Source resistance (三相电源电阻, W) Source inductance (三相电源电感, H)
电力系统仿真初探
➢ 三相可编程电压源
其幅值、相位、频率和谐波可以随时间变化。 其主要作用如下： (1) 三相可编程电压源可以对三相电源的幅值、 相位和电源基频分量进行时变性编程。 (2) 三相可编程电压源提供两个谐波分量，施 加于基频信号。 (3) 三相可编程电压源可以用来控制受控电压 源和受控电流源。
Measurements (测量)
None, Voltage
电力系统仿真初探
➢ 受控电流源
由激励信号源控制的受控电流源. 参数设置: Initialize (初始化选项) Source type (激励源类型:AC, DC） Initial amplitude (初始化振幅, A) Initial phase (初始化相位,度） Initial frequency (初始化频率,Hz)
None: 对交流电压源不进行相关量的测量. Voltage: 对交流电压源两个终端进行测ห้องสมุดไป่ตู้,
电力系统仿真初探
➢ 例如
u1
u2
V Rs
u1+u2 C
R
L
Multimeter
u1/u2
已知: u1=75sin(100t+20 /180); u2=30sin(120t+75 /180); Rs=100W; R=100 W; L=100mH; C=150mF. 选择测量u1,u2和u1+u2,并观察电压波形. 仿真时间为0.4秒;求解程序类型为变步长的ode45.
➢电力系统元件库
(1) 电源元件(Electrical Sources) (2) 线路元件(Elements) (3) 电力电子元件(Power Electronics) (4) 电机元件(Machines) (5) 连接器元件(Connectors) (6) 电路测量仪器(Measurements) (7) 附加元件(Extras) (8) 电力图形用户接口(powergui)

第4章电力系统的MATLABSIMULINK仿真与应用_

第4章电力系统的MATLABSIMULINK仿真与应用_

解：(1) 理论分析。由已知，得稳态运行时发电机的转
速n为
其中，f为系统频率，按我国标准取为50 Hz；p为隐极机的 极对数，此处为2。 电磁功率Pe = 0.8 p.u.，功率角δ为
60 f n = = 1500 r/min p
(4-1)
Pe X 0.8 0.9 arcsin arcsin 46.05 EV 1 1
第4章 电力系统主要元件等效模型
【例4.1】额定值为50 MVA、10.5 kV的两对极隐极同
步发电机与10.5 kV无穷大系统相连。隐极机的电阻R=0.005 p.u.，电感L = 0.9 p.u.，发电机供给的电磁功率为0.8 p.u.。 求稳态运行时的发电机的转速、功率角和电磁功率。
第4章 电力系统主要元件等效模型
第4章 电力系统主要元件等效模型
第4章 电力系统主要元件等效模型

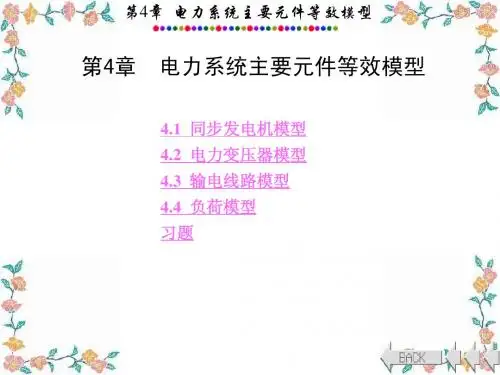

4.1 同步发电机模型 4.2 电力变压器模型 4.3 输电线路模型
4.4 负荷模型
习题
第4章 电力系统主要元件等效模型
4.1 同步发电机模型
4.1.1 同步发电机等效电路 SimPowerSystems中同步发电机模型考虑了定子、励磁 和阻尼绕组的动态行为，经过Park变换后的等值电路如图41所示。
mq ， m d
Vq，Vd Δθ ωm Pe Δω θ Te δ Peo，Qeo
第4章 电力系统主要元件等效模型
通过“电机测量信号分离器”(Machines Measurement
Demux)模块可以将输出端子m中的各路信号分离出来，典 型接线如图4-10所示。
图4-1 同步发电机等效电路图
(a) d轴等效电路；(b) q轴等效电路
第4章 电力系统主要元件等效模型

Simulink在电力系统应用PPT课件(MATLAB精选课程、优质学习资料)

（6）“饱和仿真”(Simulate saturation)复选框：其中的励磁电流和定 子输出电压均为标幺值；电压的基准值为额定线电压有效值；电流的基准 值为额定励磁电流。
3. pu 标准同步电机模块 pu 标准同步电机模块的参数对话框如图9-15所示。
（1）“电抗”(Reactances)文本框 （2）“直轴和交轴时间常数”(d axis time constants, q axis time constant)下拉框 （3）“时间常数”(Time constants)文本框 （4）“定子电阻”(Stator resistance)文本框
通过电机测量信号分离器(Machines Measurement Demux)模块可以将输出 端子m中的各路信号分离出来，典型接线如图9-3所示。
双击简化同步电机模块，将弹出该模块的参数对话框，如图9-4所示。
双击简化同步电机模块，将弹出该模块的参数对话框，如图9-4所示。
在该对话框中含有如下参数：
同步电机输入和输出参数的单位与选用的同步电机模块有关。如果选用SI 制下的同步电机模块，则输入和输出为国际单位制下的有名值(除了转子
角速度偏移量 以标幺值、转子角位移 以弧度表示外)。如果选用 pu
制下的同步电机模块，输入和输出为标幺值。双击同步电机模块，将弹出 该模块的参数对话框，下面将对其一一进行说明。
（3）“机械参数”(Inertia, damping factor and pairs of poles)文本框：转动惯量J (单位：kg·m2) 或惯性时间常数H (单位：s)、阻尼系数Kd (单位：转矩的标幺值/转速的标幺值)和极对数p。
（4）“内部阻抗”(Internal impedance)文本框：单相电阻R (单位：Ω或 )和电感L(单位：H或 )。 R和L为电机内部阻抗，设置时允许R等于0，但L必须大于0。

第五章-Simulink与电力系统仿真精选全文


这样，所有的数据都将显示，在所需显示的数据相对较
多时，需要计算机有较大的内存容量。
“save data to workshop”被选中时，可以将显示数据放
到工作空间去，以备MATLAB的绘图命令调用。与此相
关的项目有两个，“Variable name” 代表要保存的数据
名称；“Format”为数据的保存格式，共有三种，Array
的分析与设计的计算机程序，利用该模块进行系统的分
析与综合，比用MATLAB/Simulink更加方便快捷，已
2024/9/28
4
经成为国际上许多学校自动控制课程的教学辅助工具， 在MathWorks网站控制类工具箱下载中长期排名第一。
