面阵工业相机和线阵工业相机的应用细节

工业相机的分类
工业相机是一种专门用于工业应用的高性能数字相机，它具有高速、高精度、高稳定性等特点。

根据不同的应用领域和特殊要求，工业相机可以分为多种类型。

第一类是面阵相机，它是最常见的工业相机之一。

它的特点是拍摄速度较快，适用于高速运动物体的拍摄。

应用范围涵盖了缺陷检测、物体识别和定位、自动化检测等领域。

第二类是线阵相机，它与面阵相机不同的是，它只有一行像素，所以每次只能拍摄一条直线，但它的分辨率非常高。

线阵相机被广泛应用于印刷品质检测、纸币识别等领域。

第三类是超高速相机，它的拍摄速度非常快，可以达到每秒数十万帧的速度，适用于高速运动、瞬间爆发的现象的拍摄，如燃烧、爆炸等。

第四类是红外相机，它可以捕捉红外辐射能量，并将其转化为可见光图像。

它的应用领域包括夜视、红外热成像、医学诊断等。

第五类是立体视觉相机，它可以捕捉三维图像，应用领域包括机器人导航、物体识别和定位、工业自动化等。

总之，工业相机的分类非常丰富，不同的类型适用于不同的应用场景。

随着工业自动化的不断发展，工业相机的应用前景也将越来越广阔。

- 1 -。

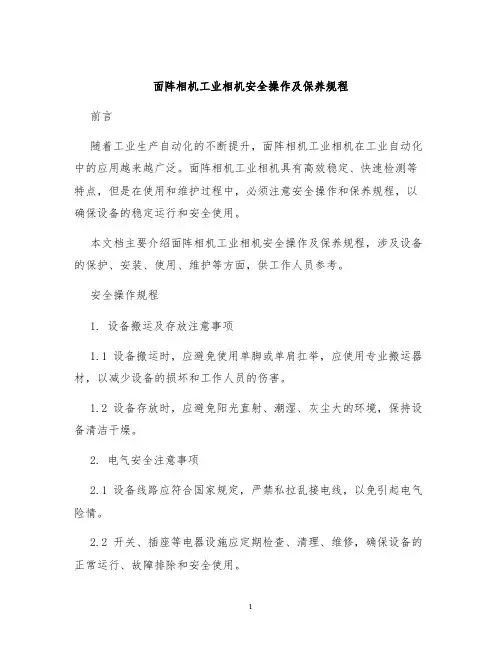

面阵相机工业相机安全操作及保养规程前言随着工业生产自动化的不断提升，面阵相机工业相机在工业自动化中的应用越来越广泛。

面阵相机工业相机具有高效稳定、快速检测等特点，但是在使用和维护过程中，必须注意安全操作和保养规程，以确保设备的稳定运行和安全使用。

本文档主要介绍面阵相机工业相机安全操作及保养规程，涉及设备的保护、安装、使用、维护等方面，供工作人员参考。

安全操作规程1. 设备搬运及存放注意事项1.1 设备搬运时，应避免使用单脚或单肩扛举，应使用专业搬运器材，以减少设备的损坏和工作人员的伤害。

1.2 设备存放时，应避免阳光直射、潮湿、灰尘大的环境，保持设备清洁干燥。

2. 电气安全注意事项2.1 设备线路应符合国家规定，严禁私拉乱接电线，以免引起电气险情。

2.2 开关、插座等电器设施应定期检查、清理、维修，确保设备的正常运行、故障排除和安全使用。

2.3 在更换电缆、插头等电器设施时，必须按照要求进行断电操作，并确认其与电源隔离，坚决杜绝错开电源开关而致的人身伤害和设备损坏。

3. 设备使用注意事项3.1 在使用设备前，应仔细阅读使用说明书和操作规程，逐步操作，切勿贪快。

3.2 使用设备时，首先应检查设备的各项指示灯、仪表等是否正常，如有异常应立即停机检查，维修后方可使用。

3.3 在设备使用过程中应注意操作流程，避免对设备进行任何形式的改变，保持设备的原貌。

4. 设备维护注意事项4.1 定期进行设备的清洁、润滑、维护，注意维护日志的记录。

4.2 设备进行维修和维护时应按照规定进行操作，切勿采用不专业的修理、维护方法。

4.3 设备维护、维修时应按照要求断电操作，确保安全使用。

保养规程1.设备保护1.1 设备使用应该避免碰撞和摔落，切勿将设备放在高温、高压、酸、碱等易腐蚀、易污染环境中。

1.2 对设备进行合理保护，预防外部因素对设备造成的损伤和故障，切勿在设备周围存放杂物和异物。

1.3 在设备运行过程中，注意维护设备，及时发现问题，避免设备运行时断电、堵塞、卡住、摩擦等故障，保护设备的安全。

工业相机的使用方式工业相机是一种专门用于工业领域的相机设备，具有高分辨率、高速度和高稳定性的特点。

它广泛应用于机器视觉、自动化生产、质量控制等领域。

下面是工业相机的使用方式：选择适合的工业相机：根据实际需求选择合适的工业相机，考虑到分辨率、帧率、传感器类型等因素。

不同的应用场景可能需要不同类型的相机，如黑白相机、彩色相机、线阵相机、面阵相机等。

安装和连接：将工业相机安装在合适的位置，确保相机与被拍摄对象之间的距离和角度适当。

连接相机与电脑或其他设备，通常使用高速接口如USB3.0、GigE Vision或Camera Link。

软件设置：使用相机提供的软件或第三方软件进行相机的设置和控制。

可以调整曝光时间、增益、白平衡等参数，以获得最佳的图像质量。

触发方式：根据需要选择相机的触发方式。

常见的触发方式包括软件触发、硬件触发和外部触发。

软件触发是通过软件命令来控制相机拍摄；硬件触发是通过硬件信号来触发相机拍摄；外部触发是通过外部设备（如传感器或开关）来触发相机拍摄。

图像采集和处理：通过相机进行图像采集后，可以使用相机提供的SDK或第三方软件进行图像处理和分析。

常见的图像处理操作包括图像增强、边缘检测、目标识别等。

数据存储和分析：将采集到的图像数据存储到电脑或其他设备中，进行后续的数据分析和处理。

可以使用图像处理软件、机器学习算法等进行数据分析，提取有用的信息。

维护和保养：定期清洁相机镜头和传感器，确保相机的正常运行。

注意避免相机受到震动、湿气和灰尘等影响，保持相机的稳定性和可靠性。

以上是工业相机的一般使用方式，具体的操作步骤可能会因相机型号和应用领域的不同而有所差异。

在使用工业相机之前，建议仔细阅读相机的使用手册，并根据实际情况进行操作。

面阵相机的主要参数及成像影响1. 分辨率：面阵相机的分辨率由所采用的感光芯片分辨率决定，表现为芯片靶面排列的像元数量，即像素数。

在采集图像时，相机的分辨率对图像质量有很大的影响。

在对同样大的视场成像时，分辨率越高，对细节的展示越明显。

需要注意的是，像素越多并不一定是越高越好，因为高像素会带来更大的图像数据量，增加后期的算法处理复杂度。

2. 帧率（行频）：面阵相机的帧率表示相机采集图像的频度。

相机的帧率受到芯片的帧频和数据输出接口带宽的影响。

在实际应用中，很多时候需要对运动物体成像，相机的帧率需要满足一定要求，才能清晰准确地对物体成像。

3. 灵敏度：面阵相机的灵敏度取决于像元对光线的敏感程度。

灵敏度高的相机可以在低照度环境下捕捉到更多的细节，而灵敏度低的相机则可能无法捕捉到这些细节。

因此，在选择面阵相机时，需要根据实际应用场景的照度情况来选择具有适当灵敏度的相机。

4. 噪声水平：面阵相机的噪声水平对成像质量有很大影响。

噪声可能来源于相机内部和外部的因素，如电子干扰、光子散粒噪声等。

低噪声水平的相机可以更好地还原图像的细节，提高图像质量。

因此，在选择面阵相机时，需要关注其噪声水平，并选择具有较低噪声的相机。

5. 动态范围：面阵相机的动态范围指的是相机能够同时记录最亮和最暗区域的能力。

动态范围越大，相机能够记录的图像细节就越多。

因此，在选择面阵相机时，需要根据实际应用场景的亮度范围来选择具有适当动态范围的相机。

6. 光谱响应：面阵相机的光谱响应指的是相机对不同波长光线的敏感程度。

不同的相机可能对不同波长的光线有不同的敏感度，因此在选择面阵相机时，需要根据实际应用场景的光线波长来选择具有适当光谱响应的相机。

7. 镜头焦距：面阵相机搭配的镜头焦距也会对成像产生影响。

镜头的焦距决定了相机视场的大小和拍摄距离的远近。

焦距越短，视场越大，拍摄距离越近；焦距越长，视场越小，拍摄距离越远。

在选择相机和镜头时，需要根据实际应用场景的需求来选择合适的焦距。

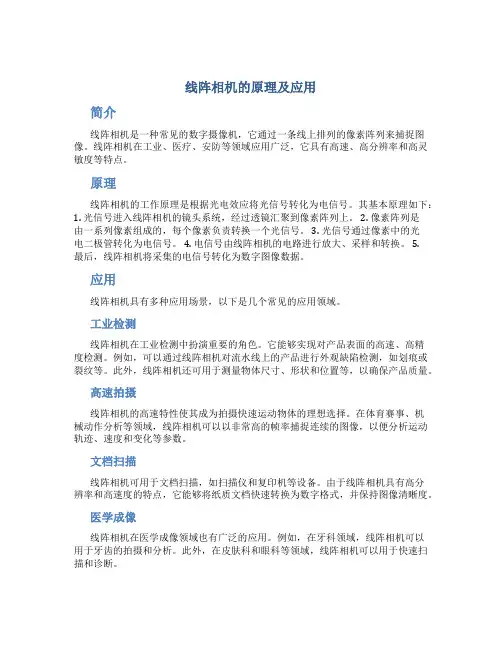

线阵相机的原理及应用简介线阵相机是一种常见的数字摄像机，它通过一条线上排列的像素阵列来捕捉图像。

线阵相机在工业、医疗、安防等领域应用广泛，它具有高速、高分辨率和高灵敏度等特点。

原理线阵相机的工作原理是根据光电效应将光信号转化为电信号。

其基本原理如下：1. 光信号进入线阵相机的镜头系统，经过透镜汇聚到像素阵列上。

2. 像素阵列是由一系列像素组成的，每个像素负责转换一个光信号。

3. 光信号通过像素中的光电二极管转化为电信号。

4. 电信号由线阵相机的电路进行放大、采样和转换。

5.最后，线阵相机将采集的电信号转化为数字图像数据。

应用线阵相机具有多种应用场景，以下是几个常见的应用领域。

工业检测线阵相机在工业检测中扮演重要的角色。

它能够实现对产品表面的高速、高精度检测。

例如，可以通过线阵相机对流水线上的产品进行外观缺陷检测，如划痕或裂纹等。

此外，线阵相机还可用于测量物体尺寸、形状和位置等，以确保产品质量。

高速拍摄线阵相机的高速特性使其成为拍摄快速运动物体的理想选择。

在体育赛事、机械动作分析等领域，线阵相机可以以非常高的帧率捕捉连续的图像，以便分析运动轨迹、速度和变化等参数。

文档扫描线阵相机可用于文档扫描，如扫描仪和复印机等设备。

由于线阵相机具有高分辨率和高速度的特点，它能够将纸质文档快速转换为数字格式，并保持图像清晰度。

医学成像线阵相机在医学成像领域也有广泛的应用。

例如，在牙科领域，线阵相机可以用于牙齿的拍摄和分析。

此外，在皮肤科和眼科等领域，线阵相机可以用于快速扫描和诊断。

安防监控线阵相机在安防监控中发挥着重要的作用。

利用线阵相机的高分辨率和高灵敏度，可以实现对监控区域的高清图像捕捉。

线阵相机还具有远距离监控能力，可以在夜间或低光条件下提供清晰的图像。

总结线阵相机作为一种常见的数字摄像机，其原理和应用十分广泛。

通过将光信号转化为电信号，线阵相机能够在工业、医疗、安防等领域发挥重要作用。

工业检测、高速拍摄、文档扫描、医学成像和安防监控等应用使得线阵相机成为许多行业中不可或缺的一部分。

工业相机类型简介一、工业相机类型简介CCD 是60年代末期由贝尔试验室发明。

开始作为一种新型的PC存储电路，很快CCD具有许多其他潜在的应用，包括信号和图像（硅的光敏性）处理。

CCD 是在薄的硅晶片上处理一系列不同的功能，在每一个硅晶片上分布几个相同的IC等可产生功能的元件，被选择的IC从硅晶片上切下包装在载体里用在系统上。

总结下来，CCD 主要有以下几种类型:1、面阵CCD工业相机:允许拍摄者在任何快门速度下一次曝光拍摄移动物体。

2、线阵CCD工业相机:用一排像素扫描过图片，做三次曝光——分别对应于红、绿、蓝三色滤镜，正如名称所表示的，线性传感器是捕捉一维图像。

初期应用于广告界拍摄静态图像，线性阵列，处理高分辨率的图像时，受局限于非移动的连续光照的物体。

3、三线传感器CCD工业相机:在三线传感器中，三排并行的像素分别覆盖RGB滤镜，当捕捉彩色图片时，完整的彩色图片由多排的像素来组合成。

三线CCD传感器多用于高端数码相机，以产生高的分辨率和光谱色阶。

4、交织传输CCD工业相机:这种传感器利用单独的阵列摄取图像和电量转化，允许在拍摄下一图像时在读取当前图像。

交织传输CCD通常用于低端数码相机、摄像机和拍摄动画的广播拍摄机。

5、全幅面CCD工业相机:此种CCD 具有更多电量处理能力，更好动态范围，低噪音和传输光学分辨率，全幅面CCD 允许即时拍摄全彩图片。

全幅面CCD由并行浮点寄存器、串行浮点寄存器和信号输出放大器组成。

全幅面CCD 曝光是由机械快门或闸门控制去保存图像，并行寄存器用于测光和读取测光值。

图像投摄到作投影幕的并行阵列上。

此元件接收图像信息并把它分成离散的由数目决定量化的元素。

这些信息流就会由并行寄存器流向串行寄存器。

此过程反复执行，直到所有的信息传输完毕。

接着，系统进行精确的图像重组。

二、工业相机参数简介工业相机是机器视觉系统中的一个关键组件，其最本质的功能就是将光信号转变成为有序的电信号。

《详谈工业相机彩色相机的原理及相关知识》在机器视觉领域，彩色相机的应用越来越多，那么我们将从以下几个方面详细的介绍彩色相机的原理及相关知识；一、彩色相机的原理（面阵及线阵）二、彩色相机的分类（伪彩与真彩）三、彩色相机的相关知识一、彩色相机的原理1.我们知道相机的像元只能感应光子数量的多少，并不能识别颜色。

黑白的相机就是通过不同的灰度值来表现一幅图像，如下：那么彩色相机如何来记录不同颜色的信息呢？如图，在传感器前添加一个下图这样的RGB滤波阵列，使得每个滤光点只能透射一种颜色，并使各个颜色的滤光点与下层像素点一一对应。

如上图，那么我们的芯片上有1/2的区域获得了绿色的强度信息，（只是光照强度，或者说光子数量，在此强调：像元并不能识别颜色）分辨有1/4的区域有了红色和蓝色的强度信息，但是还是不能得到我们想要的图像。

接下来就是不同的算法来进行“猜色”的过程了，也就是根据一个像素点及其周围的红绿蓝各自的灰度值，经插值算出该像素点的RGB。

插值算法很多，最简单就是将临近像素的色彩值赋给该像素，也可以将邻域的该颜色灰度值平均后赋给该像素点。

如下图：猜色过程35G 7B XG 45B45R 56G 90R 56G23G 56B 23G 9B45R 56G 20R 56G23G 2B 23G 9B45R 56G 45R 56G比如箭头处只有对应绿色信息，比如灰度值是23，为了获取红色信息，将相邻2个记录红色信息的平均值赋予箭头处像元，即是（90+20）/2=55R，同理计算出（56+9）/2=32.5，那么我们最终获得的信息是23G+55R+32.5B,根据该算法获得每个像元的3原色信息，即能获得整幅彩色图像以上我们详细的讲解了面阵彩色相机的原理，其实线阵也是同理，只不过线阵相机需要2线以上才能够实现彩色的功能整个过程和原理决定了彩色相机有如下几个特点：A.此种通过算法“猜色”获取的图像被称为伪彩（真彩见下文）B.伪彩彩色相机会丢失边缘精度，这个很好理解，因为边缘的像元没有更边缘的像元提供猜色的信息。

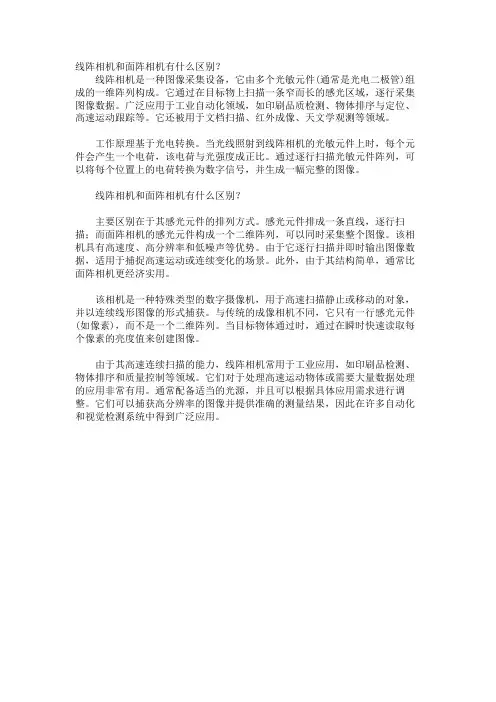

线阵相机和面阵相机有什么区别？
线阵相机是一种图像采集设备，它由多个光敏元件(通常是光电二极管)组成的一维阵列构成。

它通过在目标物上扫描一条窄而长的感光区域，逐行采集图像数据。

广泛应用于工业自动化领域，如印刷品质检测、物体排序与定位、高速运动跟踪等。

它还被用于文档扫描、红外成像、天文学观测等领域。

工作原理基于光电转换。

当光线照射到线阵相机的光敏元件上时，每个元件会产生一个电荷，该电荷与光强度成正比。

通过逐行扫描光敏元件阵列，可以将每个位置上的电荷转换为数字信号，并生成一幅完整的图像。

线阵相机和面阵相机有什么区别？
主要区别在于其感光元件的排列方式。

感光元件排成一条直线，逐行扫描；而面阵相机的感光元件构成一个二维阵列，可以同时采集整个图像。

该相机具有高速度、高分辨率和低噪声等优势。

由于它逐行扫描并即时输出图像数据，适用于捕捉高速运动或连续变化的场景。

此外，由于其结构简单，通常比面阵相机更经济实用。

该相机是一种特殊类型的数字摄像机，用于高速扫描静止或移动的对象，并以连续线形图像的形式捕获。

与传统的成像相机不同，它只有一行感光元件(如像素)，而不是一个二维阵列。

当目标物体通过时，通过在瞬时快速读取每个像素的亮度值来创建图像。

由于其高速连续扫描的能力，线阵相机常用于工业应用，如印刷品检测、物体排序和质量控制等领域。

它们对于处理高速运动物体或需要大量数据处理的应用非常有用。

通常配备适当的光源，并且可以根据具体应用需求进行调整。

它们可以捕获高分辨率的图像并提供准确的测量结果，因此在许多自动化和视觉检测系统中得到广泛应用。

工业相机，选择TEO。

解读四大类面阵工业相机之特点工业相机是机器视觉系统必不可少的核心组件，其也有很多不同的类别和不同的分类标准。

而按其传感器的结构特性不同，工业相机可以分为面阵相机与线阵相机两种。

其中，面阵相机是以面为单位来进行图像采集的成像工具，可以一次性获取完整的目标图像，具有测量图像直观的优势，在目标物体的形状、尺寸，甚至温度等方面的测量应用上发挥着至关重要的成像作用。

面阵相机按照其图像传感器的结构或排列方式的不同，分为帧转移、隔列转移、线转移以及全帧转移四种类型，而每种类型的面阵相机都有着各自的特点。

1、帧转移面阵相机帧转移面阵相机的CCD图像传感器是由成像区、暂存区和水平移位寄存器这三部分构成的，成像区是由并行排列的若干个电荷耦合沟道组成的，暂存区的结构和单元数目都与成像区相同，暂存区与水平移位寄存器均被金属铝所遮蔽。

在使用帧转移面阵相机进行成像时，被摄目标物体会经物镜成像到传感器中的成像区，进入场正程，在此期间，被摄光学图像将转变成电荷包“图像”并进行累积。

随后进入场逆程，此时，成像区中所积累的信号电荷会迅速转移到暂存区。

再一次进入场正程后，暂存区与水平读出寄存器就会在这个阶段按行周期工作，在行逆程期间，暂存区的信号电荷会产生一行的平行移动，在行逆程结束进入行正程期间后，暂存区的电荷位置保持不变，水平读出寄存器最终输出一行视频信号，实现成像。

帧转移面阵相机的特点就在于其结构简单、填充因子较大以及势阱容量较高，但快门速度不快等方面。

2、隔列转移面阵相机隔列转移面阵相机的CCD图像传感器的成像单元是呈二维排列的，其中每列成像单元都会被遮光的读出寄存器及沟阻隔开，同时，成像单元与读出寄存器之间还有转移控制栅。

隔列转移面阵相机是在PAL电视制式模式下进行工作的，在场正程期间，成像区会进行光积分，同时，移位寄存器会将每一列的信号电荷向水平移位寄存器中转移。

进入场逆程期间后，转移栅上会产生一个正脉冲，再将成像区的信号电荷并行地转移到垂直寄存器中。

面阵CCD与线阵CCD优缺点与应用简介工业相机按照传感器结构分为面阵CCD相机与线阵CCD相机。

面阵CCD的优点是可以获取二维图像信息，测量图像直观。

缺点是像元总数多，而每行的像元数一般较线阵少，帧幅率受到限制，因此其应用面较广，如面积、形状、尺寸、位置，甚至温度等的测量。

由于生产技术的制约，单个面阵CCD的面积很难达到一般工业测量对视场的需求。

而线阵CCD的优点是一维像元数可以做得很多，而总像元数角较面阵CCD相机少，而且像元尺寸比较灵活，帧幅数高，特别适用于一维动态目标的测量。

而且线阵CCD 分辨力高，价格低廉，可满足大多数测量视场的要求，但要用线阵CCD获取二维图像，必须配以扫描运动，而且为了能确定图像每一像素点在被测件上的对应位置，还必须配以光栅等器件以记录线阵CCD每一扫描行的坐标。

一般看来，这两方面的要求导致用线阵CCD获取图像有以下不足：图像获取时间长，测量效率低；由于扫描运动及相应的位置反馈环节的存在，增加了系统复杂性和成本；图像精度可能受扫描运动精度的影响而降低，最终影响测量精度。

即便如此，线阵CCD获取图像的方案在以下几方面仍有其特有的优势：线阵CCD加上扫描机构及位置反馈环节，其成本仍然大大低于同等面积、同等分辨率的面阵CCD；扫描行的坐标由光栅提供，高精度的光栅尺的示值精度可高于面阵CCD像元间距的制造精度，从这个意义上讲，线阵CCD获取的图像在扫描方向上的精度可高于面阵CCD图像；新近出现的线阵CCD 亚像元的拼接技术可将两个CCD芯片的像元在线阵的排列长度方向上用光学的方法使之相互错位1／2个像元，相当于将第二片CCD的所有像元依次插入第一片CCD的像元间隙中，间接“减小”线阵CCD像元尺寸，提高了CCD的分辨率，缓解了由于受工艺和材料影响而很难减小CCD像元尺寸的难题，在理论上可获得比面阵CCD更高的分辨率和精度。

因此，线阵CCD加扫描运动获取图像的方案目前仍使用广泛，尤其是在要求视场大，图像分辨率高的情况下甚至不能用面阵CCD替代。

线阵相机和面阵相机的区别线阵相机主要应用于工业、医疗、科研与安全领域的图象处理。

在机器视觉领域中，线阵相机是一类特殊的视觉机器。

与面阵相机相比，它的传感器只有一行感光元素，因此使高扫描频率和高分辨率成为可能。

线阵相机的典型应用领域是检测连续的材料，例如金属、塑料、纸和纤维等。

被检测的物体通常匀速运动 , 利用一台或多台相机对其逐行连续扫描 , 以达到对其整个表面均匀检测。

可以对其图象一行一行进行处理 , 或者对由多行组成的面阵图象进行处理。

另外线阵相机非常适合测量场合，这要归功于传感器的高分辨率 , 它可以准确测量到微米。

1，线阵相机，机顾名思义是呈“线”状的。

虽然也是二维图象，但极长，几K的长度，而宽度却只有几个象素的而已。

一般上只在两种情况下使用这种相机：一、被测视野为细长的带状，多用于滚筒上检测的问题。

二、需要极大的视野或极高的精度。

2，在第二种情况下（需要极大的视野或极高的精度），就需要用激发装置多次激发相机，进行多次拍照，再将所拍下的多幅“条”形图象，合并成一张巨大的图。

因此，用线阵型相机，必须用可以支持线阵型相机的采集卡。

线阵型相机价格贵，而且在大的视野或高的精度检测情况下，其检测速度也慢－－一般相机的图象是 400K～1M，而合并后的图象有几个M这么大，速度自然就慢了。

慢功出细活嘛。

由于以上这两个原因，线阵相机只用在极特殊的情况下。

面阵相机相机像素是指这个相机总共有多少个感光晶片，通常用万个为单位表示，以矩阵排列，例如3百万像素、2百万像素、百万像素、40万像素。

百万像素相机的像素矩阵为W*H=1000*1000。

相机分辨率，指一个像素表示实际物体的大小，用um*um表示。

数值越小，分辨率越高。

FOV是指相机实际拍摄的面积,以毫米×毫米表示。

FOV是由像素多少和分辨率决定的。

相同的相机，分辨率越大，它的FOV就越小。

例如1K*1K的相机，分辨率为20um,则他的FOV=1K*20×1k*20=20mm×20mm，如果用30um的分辨率，他的FOV=1K*30×1k*30=30mm ×30mm。

目录1.1相机和镜头的选型 (2)1.2 线阵相机和镜头选型 (2)1.3 图像采集卡、相机接口、PCI、 PCI-E插槽的选型. 3 1.4 线阵相机、镜头、光源的选型详解 (4)1.5 线阵相机与面阵相机的区别 (6)1.6 工业相机的问与答 (9)线阵相机相关技术报告1.1 相机和镜头的选型1.1.1 面阵相机和镜头的选型已知：被检测物体大小为A*B, 要求能够分辨小于C，工作距为 D解答：1. 计算短边对应的像素数 E = B/C ，相机长边和短边的像素数都要大于E；2.像元尺寸 = 物体短边尺寸 B / 所选相机的短边像素数；3.放大倍率 = 所选相机芯片短边尺寸 / 相机短边的视野范围；4.可分辨的物体精度 = 像元尺寸 / 放大倍率（判断是否小于 C）；5.物镜的焦距 = 工作距离 / (1+1 /放大倍率 ) 单位：；6.像面的分辨率要大于 1 / (2*0.1*放大倍率 ) 单位： lp ；以上只针对镜头的主要参数进行计算选择，其他如畸变、景深环境等，可根据实际要求进行选择。

1.1.2 针对速度和曝光时间的影响，物体是否有拖影已知：确定每次检测的范围为80mm*60mm，200 万像素 CCD 相机 (1600*1200),相机或物体的运动速度为12m= 200mm ???。

曝光时间计算：1.曝光时间 < 长边视野范围 / ( 长边像素值 * 产品运动速度 )2.曝光时间 < 80 mm / ( 1600 ? 250 mm/s) ；3.曝光时间 < 0.00025s = 1?4000 ??；总结：故曝光时间要小于 1?4000 ??，图像才不会产生拖影。

1.2 线阵相机和镜头选型1.2.1 相机的选型已知：幅宽1600mm 、检测精度1、运动速度22000、物距1300；解答：1. 相机像素数 =幅宽/检测精度=1600/ 1/pixel =1600，2.最少 2000 个像素，选定为 2k 相机；3.扫描行频 = 运动速度 / 实际检测精度 = 22000/ 0.8= 27.5KHz 应选定相机为 2048 像素 28kHz 相机，像元尺寸 10um；1.2.2 镜头的选型1.Sensor 长度 = 像素宽度×像素数= 0.01 × 2048 = 20.48 ；2.镜头焦距 = sensor 长度×物距 /幅宽 = 20.48 ×1300/1600 ＝16 ；1.3 图像采集卡、相机接口、PCI、PCI-E插槽的选型图像采集卡、相机接口、PCI、PCI-E 插槽的选型如表1-1 、 1-2 所示：表 1-1相机接口表相机接口带宽USB1.1 1.5MB/sUSB2.0 USB3.060MB/s（一般625MB/s（一般40 MB/s）150MB/s）1394A50MB/s1394B100MB/s千兆网125MB/s表 1-2 PCI插槽类型表插槽类型带宽PCI132MB/sPCI-E(1 lane-x1)250MB/s(一般 200 MB/s)PCI-E(4 lane-x4)1GB/sPCI-E(8 lane-x8)2GB/sPCI-E(16 lane-x16)4GB/s计算数字采集卡的数据率必须满足的要求可按下列公式计算：图像采集卡的数据率（又称点频）≥1.2 *相机数据率；相机数据率（又称像素时钟） = 相机分辨率 *相机帧频 *相机的灰度级 / 8；插槽的带宽 >图像采集卡的数据率 >相机接口的带宽 > 1.2 *相机数据率；传输通道数脚 Pin 总数主接口区 Pin 数总长度主接口区长度1X361425mm7.65mm4X644239mm21.65mm8X987656mm38.65mm16X16414289mm71.65mmPCI 插槽有 PCI 32bit和PCI 64bit的区别。

机器视觉系统中相机的分类工业相机作为机器视觉系统中的核心部件，对于机器视觉系统的重要性是不言而喻的。

依据分类的不同，相机又分为许多种。

下面我们来总结一下。

1按芯片技术分类：CCD相机VSCMoS相机芯片主要差异在于将光转换为电信号的方式。

对于CCD传感器，光照耀到像元上，像元产生电荷，电荷通过少量的输出电极传输并转化为电流、缓冲、信号输出。

对于CMC)S传感器，每个像元自己完成电荷到电压的转换，同时产生数字信号。

2按靶面类型分类：面阵相机vs线阵相机相机不仅可以依据传感器技术进行区分，还可以依据传感器架构进行区分。

有两种主要的传感器架构：面扫描和线扫描。

面扫描相机通常用于输出直接在监视器上显示的场合。

线扫描相机用于连续运动物体成像或需要连续的高辨别率成像的场合。

线扫描相机的一个自然的应用是静止画面(WebInSPeCtiOn)中要对连续产品进行成像，比如纺织、纸张、玻璃、钢板等。

同时，线扫描相机同样适用于电子行业的非静止画面检测。

像德国KaPPa相机依据它CCD的规格也会有线阵、面阵之分。

3按输出模式分类：模拟相机vs数字相机依据相机数据输出模式的不同分为模拟相机和数字相机，模拟相机输出模拟信号，数字相机输出数字信号。

模拟相机和数字相机还可以进一步细分，比如德国KaPPa相机按数据接口又包括：USB2.0接口、EE1394a/FireWire.CameraLink接口、千兆以太网接口。

模拟相机分为逐行扫描和隔行扫描两种，隔行扫描相机又包含EIA、NTSC›CeIR、PAL等标准制式。

有关接口技术的具体介绍请参考采集卡及采集技术部分。

4彩色相机vs黑白相机黑白相机直接将光强信号转换成图像灰度值，生成的是灰度图像；彩色相机能获得景物中红、绿、蓝三个重量的光信号，输出彩色图像。

彩色相机能够供应比黑白相机更多的图像信息。

彩色相机的实现方法主要有两种，棱镜分光法和Bayer滤波法。

棱镜分光荣色相机,采用光学透镜将入射光线的R、G、B重量分别，在三片传感器上分别将三种颜色的光信号转换成电信号(如下图所示)，最终对输出的数字信号进行合成，得到彩色图像。

海康威视工业相机产品手册海康威视是一家以安防监控设备为主的企业，致力于提供全面可靠的智能安防解决方案和服务。

其中，工业相机是其产品线中的一项重要组成部分。

针对不同使用场景，海康威视提供了多款工业相机，本篇文章将介绍其产品手册内容。

一、产品分类海康威视的工业相机产品，按照不同特点可分为数字相机、智能相机、高速相机、面阵相机、线阵相机等多个系列。

数字相机，可用于自动化检测、质量控制和生产过程监测等领域。

其特点是高分辨率、高灵敏度、灵活应用等。

智能相机，不仅具备数字相机的基本功能，还具有更多的智能特性。

例如目标检测、运动跟踪、人脸识别等功能。

高速相机，是一种高速图像采集设备，适用于高速运动物体的快速采集。

其特点是高帧率、高分辨率、高灵敏度，适用于高速物体精准拍摄，如高速摄影、高速曝光等应用领域。

面阵相机，即采用大尺寸CCD或CMOS芯片的相机，可进行图像采集、处理和分析。

其主要应用于工业自动化检测、机器人视觉等领域，特点是高分辨率、高灵敏度、高稳定性等。

线阵相机，与面阵相机不同，其采用线阵传感器，适用于需要沿一个方向进行控制、定位和测量的应用。

其特点是快速采集、无间隙数据采集、高灵敏度等优点，应用领域主要为纺织品在线检测、宽幅印刷检测、木材、瓷砖等长条物体在线上检测等。

以上是海康威视工业相机的一个大致分类。

二、产品手册内容针对每种工业相机系列，海康威视都有专门的产品手册。

以数字相机为例，手册主要分为7个部分。

第一部分是产品信息查询，主要介绍了数字相机的基本信息，如型号、分辨率、灵敏度等。

第二部分是性能参数规格，首先介绍了相机的外部尺寸，接下来是光学特性、输出信号、数字信号和电源等方面的详细参数，为用户选择和使用提供基础信息。

第三部分是安装说明，详细介绍了相机的安装方法和注意事项，方便用户在实际使用中更好地处理和安装设备。

第四部分是使用说明，包括软件安装、图像采集、增益设置、曝光时间等方面的说明，为用户提供了使用相机的详细信息。

工业相机应用案例工业相机是一种专门用于工业生产和检测领域的高性能相机。

它具有高分辨率、高速度、高精度等特点，能够实时采集、处理和分析图像信息，广泛应用于质量控制、自动化生产、安防监控等领域。

下面列举了十个工业相机应用案例，以便更好地了解工业相机的实际应用情况。

1. 质量检测：工业相机可用于检测产品表面的缺陷、异物、颜色差异等问题。

例如，在半导体生产中，工业相机可以对芯片表面进行高速、高精度的检测，确保产品质量符合要求。

2. 自动化生产：工业相机可与机器人、自动化设备等配合使用，实现自动化生产线上的精确定位、拍照、识别等功能。

例如，在汽车制造中，工业相机可用于检测车身焊缝的质量，提高生产效率和产品质量。

3. 智能物流：工业相机可用于实现物流过程中的自动化识别和追踪。

例如，在物流仓储中，工业相机可用于识别货物的条形码或二维码，实现自动化的货物分拣和装载。

4. 安防监控：工业相机可用于实现工厂、仓库、办公室等场所的安防监控。

例如，在工业厂房中，工业相机可以实时监测生产设备的运行状态、工人的工作情况，确保生产过程的安全和正常进行。

5. 医疗诊断：工业相机可用于医疗影像的采集和分析。

例如，在放射科中，工业相机可用于拍摄X射线、CT、MRI等影像，辅助医生进行疾病诊断和治疗方案制定。

6. 农业监测：工业相机可用于农田的监测和管理。

例如，在农业生产中，工业相机可以实时采集农田的图像信息，分析作物生长状况、病虫害情况等，为农民提供科学决策依据。

7. 无人驾驶：工业相机可用于无人驾驶汽车的感知和决策。

例如，在自动驾驶汽车中，工业相机可以实时识别和分析道路、交通标志、行人等信息，为车辆的自主导航和安全驾驶提供支持。

8. 环境监测：工业相机可用于环境监测和污染源追踪。

例如，在工业园区中，工业相机可以实时监测大气污染、水质污染等情况，提供准确的环境监测数据，为环境保护和治理提供参考。

9. 火灾监测：工业相机可用于实时监测火灾的发生和扩散情况。

线阵相机工作原理线阵相机（Line Scan Camera）是一种高速、高精度的工业相机，主要用于生产线上的在线检测与测量工作。

下面将从行阵相机的工作原理、应用场景、特点等方面进行详细介绍。

一、工作原理线阵相机的工作原理可以简单的概括为：通过对移动物体进行拍摄，然后将各个像素所采集到的光电信号转换为数字信号进行存储和处理，并最终生成一张常规的二维图像。

具体的构成和工作流程如下：1. 光学系统：利用透镜将物体成像在一根由许多光敏元件（像素）组成的线阵CCD芯片上。

2. 光电转换：当物体通过相机时，每个像素依据被照射的光亮度会产生不同的电压信号，将这些电信号进行整合，就可以得到一张完整的图像。

3. 数字化处理：经过数据采集卡的转换，将模拟电信号转化为数字（二进制）信号并存储到计算机中。

4. 图像处理：通过计算机对采集到的图像进行处理和分析，最终得到需要的检测和测量结果。

二、应用场景线阵相机是一种广泛应用于工业、农业等领域的相机，其应用场景包括但不限于以下几个方面：1. 印刷品质检测：能够自动检测出制作过程中的质量问题，如是否有漏印、乱印、印刷质量不稳定等。

2. 汽车零部件检测：能够自动检测出汽车生产过程中的质量问题，如缺陷、尺寸不符合要求等。

3. 食品安全检测：能够自动检测食品的质量、污染、卫生等问题。

4. 电子产品制造：能够自动检测出电子产品的生产质量和缺陷。

5. 其它：还可以用于农业生产、医疗检测、信封邮票鉴别等领域。

三、特点线阵相机相对于其他类型的相机具有以下几点特点：1. 高速度：由于线阵相机采用行扫描的方式进行图像采集，因此具有非常高的采集速度，可以达到几百或上千个图像/秒的速度。

2. 高精度：由于采用的是CCD芯片，因此具有相应的像素大小和精度，能够满足工业生产线上的精密测量和检测要求。

3. 易于集成：线阵相机的硬件和软件系统设计均非常成熟，能够轻松地与其他设备和系统进行集成，提高生产效率和检查精度。

工业检测中黑白相机为什么比彩色工业相机更受青睐相机是机器视觉解决方案系统的核心部件，广泛应用于各个领域，尤其是用于生产监控、测量任务和质量控制等。

工业数字相机通常比常规的标准数字相机更加坚固耐用。

这是因为它们必须能够应对各种复杂多变的外部影响，如应用于高温、高湿、粉尘等恶劣环境。

工业相机的分类形式有很多，下文将详细介绍几种常用类型的工业相机。

面阵相机与线阵相机的区别在于前者是以面为单位进行图像采集，可以直接获得完整的二维图像信息，后者的以“线”为单位，虽然也是二维图形，但长度较长，而宽度却只有几个像素。

这是因为线阵相机的传感器只有一行感光元素。

虽然面阵相机的像元总数较多，但分布到每一行的像素单元却少于线阵相机，因此面阵相机的分辨率和扫描频率一般低于线阵相机。

由于线阵相机的感光元素呈现“线”状，采集到的图像信息也是线状，为了采集完整的图像信息，往往需要配合扫描运动。

如采集匀速直线运动金属、纤维等材料的图像。

线阵图像传感器以CCD为主，市场上曾经也出现过一些线阵CMOS图像传感器，但是，线阵CCD仍是主流。

目前，陷阵CCD加扫描运动获取图像的方案应用广泛，尤其在要求视场范围大、图像分辨率高的情况下。

面阵相机可以用于面积、形状、位置测量或表面质量检测等，直接获取二维图形能一定程度上减少图像处理算法的复杂度。

在实际的工程应用当中，需要根据工程需求选择。

黑白相机和彩色相机很容易理解，输出图像是黑白的就是黑白相机，彩色的就是彩色相机。

先来看简单的黑白相机，当光线照射到感光芯片时，光子信号会转换成电子信号。

由于光子的数目与电子的数目成比例，主要统计出电子数目就能形成反应光线强弱的黑白图像。

经过相机内部的微处理器处理，输出就是一幅数字图像。

在黑白相机中，光的颜色信息是没有被保留的。

实际上CCD是无法区分颜色的，只能感受到信号的强弱。

在这种情况下为了采集彩色图像，理论上可以使用分光棱镜将光线分成光学三原色（RGB），接着使用三个CCD去分别感知强弱，最好在综合到一起。
