工业相机的分类
工业相机是一种专门用于工业应用的高性能数字相机,它具有高速、高精度、高稳定性等特点。
根据不同的应用领域和特殊要求,工业相机可以分为多种类型。
第一类是面阵相机,它是最常见的工业相机之一。
它的特点是拍摄速度较快,适用于高速运动物体的拍摄。
应用范围涵盖了缺陷检测、物体识别和定位、自动化检测等领域。
第二类是线阵相机,它与面阵相机不同的是,它只有一行像素,所以每次只能拍摄一条直线,但它的分辨率非常高。
线阵相机被广泛应用于印刷品质检测、纸币识别等领域。
第三类是超高速相机,它的拍摄速度非常快,可以达到每秒数十万帧的速度,适用于高速运动、瞬间爆发的现象的拍摄,如燃烧、爆炸等。
第四类是红外相机,它可以捕捉红外辐射能量,并将其转化为可见光图像。
它的应用领域包括夜视、红外热成像、医学诊断等。
第五类是立体视觉相机,它可以捕捉三维图像,应用领域包括机器人导航、物体识别和定位、工业自动化等。
总之,工业相机的分类非常丰富,不同的类型适用于不同的应用场景。
随着工业自动化的不断发展,工业相机的应用前景也将越来越广阔。
- 1 -。
工业相机的基础知识一、概述工业相机(Industrial Camera)又称机器视觉相机(Machine Vision Camera),是一种特殊用途的相机,主要应用于工业生产过程中的自动化视觉检测和控制领域。
相比于普通的消费级相机,工业相机具有更高的精度、更快的速度和更强的稳定性,可以满足工业领域对于快速、精确、长时间运行的要求。
二、工业相机的构成1.图像传感器(Image Sensor)图像传感器是工业相机最关键的部件之一,它负责将光学成像转化为电信号。
常用的图像传感器包括CCD(Charge-Coupled Device)和CMOS(Complementary Metal-Oxide-Semiconductor)两种。
CCD传感器具有高灵敏度、低噪声和高动态范围等优点,适用于对图像质量要求较高的应用;而CMOS传感器具有低功耗、低成本和集成度高等优点,适用于对成本和集成度有要求的应用。
2.图像采集板(Image Capture Board)图像采集板是工业相机与计算机之间的桥梁,它负责将图像传感器采集到的图像数据通过传输介质(如USB、GigE、CameraLink等)传输到计算机上进行处理。
图像采集板通常包含了图像采集芯片、接口和一些额外的硬件模块,以实现图像数据的传输和处理功能。
3.镜头(Lens)镜头是工业相机光学系统中的一个关键组件,它负责将目标物体的光学信息聚焦到图像传感器上。
根据应用需求的不同,可以选择不同类型的镜头,包括定焦镜头、变焦镜头和特殊用途镜头等。
定焦镜头适用于需要固定焦距的应用;变焦镜头可以根据需要调整焦距,适用于视野范围变化较大的应用;特殊用途镜头(如鱼眼镜头、微观镜头等)则适用于特殊的视觉应用。
4.光源(Light Source)光源是工业相机成像的必备条件之一,它提供了待检测物体的照明条件。
常用的光源有白光、红外光、激光等,根据不同的应用需求选择合适的光源类型和亮度。
工业相机的参数及选型分辨率(Resolution):相机每次采集图像的像素点数(Pixels),对于数字相机一般是直接与光电传感器的像元数对应的,对于模拟相机机则是取决于视频制式,PAL制为768*576,NTSC制为640*480,模拟相机已经逐步被数字相机代替,且分辨率已经达到6576*4384。
像素深度(Pixel Depth):即每像素数据的位数,一般常用的是8Bit,对于数字相机机一般还会有10Bit、12Bit、14Bit等。
最大帧率(Frame Rate)/行频(Line Rate):相机采集传输图像的速率,对于面阵相机一般为每秒采集的帧数(Frames/Sec.),对于线阵相机为每秒采集的行数(Lines/Sec.)。
曝光方式(Exposure)和快门速度(Shutter):对于线阵相机都是逐行曝光的方式,可以选择固定行频和外触发同步的采集方式,曝光时间可以与行周期一致,也可以设定一个固定的时间;面阵相机有帧曝光、场曝光和滚动行曝光等几种常见方式,数字相机一般都提供外触发采图的功能。
快门速度一般可到10微秒,高速相机还可以更快。
像元尺寸(Pixel Size):像元大小和像元数(分辨率)共同决定了相机靶面的大小。
数字相机像元尺寸为3μm~10μm,一般像元尺寸越小,制造难度越大,图像质量也越不容易提高。
光谱响应特性(Spectral Range):是指该像元传感器对不同光波的敏感特性,一般响应范围是350nm-1000nm,一些相机在靶面前加了一个滤镜,滤除红外光线,如果系统需要对红外感光时可去掉该滤镜。
接口类型:有Camera Link接口,以太网接口,1394接口、USB接口输出,目前最新的接口有CoaXPress接口。
工业相机一般安装在机器流水线上代替人眼来做测量和判断,通过数字图像摄取目标转换成图像信号,传送给专用的图像处理系统,图像系统对这些信号进行各种运算来抽取目标的特征,进而根据判别的结果来控制现场的设备动作。
工程施工常用相机型号1. 单反相机单反相机是一种专业的相机,常用于工程施工现场的拍摄。
它拥有较高的像素和拍摄质量,能够准确记录施工现场的细节。
单反相机还具有较强的光圈调节能力,可以拍摄出清晰明亮的照片。
在工程施工中,单反相机常用于拍摄建筑结构、施工过程、材料堆放、工人操作等场景,为工程负责人提供重要的参考资料。
2. 微单相机微单相机是一种轻便便携、功能强大的相机,适合工程施工现场的日常拍摄。
它体积小巧,方便携带,能够随时随地记录施工过程中的关键时刻。
微单相机拥有良好的对焦性能和画质表现,适合拍摄施工现场中快速变化的情况。
在工程施工中,微单相机常用于拍摄施工进度、工人操作、质量检查等情况,为施工监理人员和负责人提供实时的信息反馈。
3. 运动相机运动相机是一种专门用于拍摄运动场景的相机,适合工程施工现场中需要移动拍摄的情况。
运动相机具有防水、抗震、抗压等特点,能够在恶劣的环境下进行拍摄。
在工程施工中,运动相机常用于拍摄高空工作、施工机械操作、地下施工等场景,为施工人员提供安全可靠的影像记录。
4. 红外相机红外相机是一种高端的专业相机,能够拍摄红外光谱的图像,用于检测施工现场中的热量分布和能源浪费情况。
红外相机具有较高的分辨率和灵敏度,能够准确发现施工现场中的隐患问题。
在工程施工中,红外相机常用于检测建筑物保温效果、电气设备运行状态、管道渗漏等情况,为施工负责人提供重要的诊断指导。
综上所述,工程施工中常用的相机型号包括单反相机、微单相机、运动相机和红外相机等。
这些相机各具特点,可以根据施工需要选择合适的相机进行拍摄。
通过使用优质的相机记录施工现场,可以提高工程质量管理水平,减少施工安全事故的发生,保障工程进度和质量。
相机在工程施工中的应用前景广阔,将在未来得到更多的发展和应用。
工业相机的分类
工业相机是用于工业生产领域的一种特殊相机,它主要用于实时监控、检测和分析生产现场的图像信息。
根据不同的应用需求和功能特点,工业相机可以分为以下几类:
1. 标准工业相机:这种相机通常使用标准接口(如GigE、USB、CameraLink等)进行图像传输,可以满足大多数工业应用的图像采集需求。
它的特点是价格实惠、易于操作和维护,广泛应用于自动化生产线、机器视觉、医疗诊断等领域。
2. 高速工业相机:这种相机通常采用高速接口(如CoaXPress、10GigE等)进行图像传输,可以实现高速、高分辨率的图像采集,适用于快速运动的目标跟踪、高速拍摄和快速检测等领域。
3. 光学工业相机:这种相机通常采用特殊的光学镜头和滤光片,可以实现高精度的图像测量和形态分析。
它的应用领域包括机器视觉、计算机辅助设计、三维重建等。
4. 热像工业相机:这种相机可以测量目标表面的温度分布,适用于工业生产中的红外检测、温度监测、火灾预警等领域。
5. 特殊工业相机:这种相机应用范围较广,涵盖了多种特殊应用,如高精度测量、超大视场拍摄、特殊光源照明等。
综上所述,工业相机的分类主要根据应用需求和功能特点来区分,用户在选择工业相机时需要根据自己的实际需求来进行选择。
- 1 -。
海康威视工业相机产品手册第一章:产品概述1.1 产品简介海康威视工业相机是一种专为工业应用而设计的高性能图像采集设备。
它具备高分辨率、高帧率、低噪声等特点,适用于自动化生产线、机器视觉等领域。
1.2 主要特点(1)高分辨率:海康威视工业相机采用先进的图像传感器技术,可以提供高分辨率的图像,确保细节清晰可见。
(2)高帧率:工业相机的快速图像采集能力能够满足高速运动物体的图像采集需求。
(3)低噪声:在图像采集过程中,相机能够对噪声进行有效的抑制,提供清晰、细腻的图像。
(4)稳定性:工业相机采用优质的组件和工艺,具备较强的抗干扰能力和稳定性。
(5)丰富的接口:工业相机提供多种接口选项,方便与各种设备的连接和使用。
第二章:产品型号及规格2.1 产品型号海康威视工业相机提供多种型号以满足不同应用需求。
型号包括XXX、XXX、XXX等,覆盖了从入门级到高端级别的各种需求。
2.2 主要规格(1)图像传感器:采用先进的CMOS或CCD传感器技术,提供高质量的图像输出。
(2)分辨率:工业相机的分辨率可根据需求进行定制,通常有XXX、XXX、XXX等选项。
(3)帧率:工业相机支持实时采集,帧率范围从XX fps到XX fps。
(4)接口:工业相机提供多种接口选项,包括XXX、XXX、XXX等,以适应不同设备的连接需求。
(5)工作温度:工业相机适用于广泛的工作温度范围,通常为-XX°C至XX°C。
第三章:产品功能及应用3.1 图像采集海康威视工业相机具备快速的图像采集能力,能够在短时间内获取高质量的图像。
它可以应用于自动化生产线上,实现对产品质量的监控和检测。
3.2 图像处理工业相机支持多种图像处理功能,如白平衡、自动曝光、图像增强等。
这些功能可以提高图像的质量,并满足不同应用场景的需求。
3.3 视觉系统集成海康威视工业相机可以与其他设备或系统集成,形成完整的机器视觉系统。
它可以应用于智能制造、无人驾驶等领域,提高自动化程度和工作效率。
工业相机选型引言工业相机是一种广泛应用于工业领域的专用相机,它具备高分辨率、高速度和高稳定性等特点,可以用于各种检测、测量和监控任务。
本文将介绍工业相机的选型要点,以帮助读者在选择适合自己应用的工业相机时做出明智的决策。
主要影响因素1. 分辨率分辨率是工业相机的最基本指标之一,它决定了相机可以捕捉到的图像细节。
在选择工业相机时,需要根据具体应用场景的需求来确定合适的分辨率。
如果需要捕捉更细小的细节或进行精确的测量,高分辨率的相机将是一个更好的选择。
2. 帧率帧率指的是相机每秒输出的图像帧数。
对于某些应用,如高速运动物体的检测和跟踪,较高的帧率是必需的。
而对于其他应用,低帧率可能已经足够。
因此,在选型时,需要清楚地了解应用场景对帧率的需求。
3. 接口类型工业相机常用的接口类型包括USB、GigE和Cameralink等。
不同的接口类型具有各自的特点和适用范围。
USB接口简单易用,适合低速或单相机应用;GigE接口具有较高的带宽和较低的延迟,适合多相机系统;Cameralink接口带宽更高,适合对带宽要求较高的应用。
在选择工业相机时,需要考虑相机与系统的接口兼容性以及所需的带宽和延迟。
4. 传感器尺寸工业相机的传感器尺寸决定了相机能够接收到的光线量。
较大的传感器尺寸通常能够捕捉到更多的光线,从而在低光条件下获得更好的图像质量。
然而,较大的传感器尺寸也意味着更高的成本。
在选型时,需要权衡图像质量和成本之间的关系。
5. 光谱范围光谱范围指的是相机能够接受的光的波长范围。
不同的应用可能需要不同的光谱范围。
例如,在红外成像和近红外成像应用中,相机需要具备较宽的光谱范围。
因此,在选型时,需要根据应用需求来确定相机所需的光谱范围。
常见工业相机类型以下是一些常见的工业相机类型:1. 黑白相机黑白相机只能捕捉黑白图像,但由于没有彩色滤镜的影响,黑白相机具有更高的灵敏度和动态范围。
黑白相机常用于需要高质量图像的应用,如机器视觉、医学成像和印刷检测等。
工业相机,选择TEO。

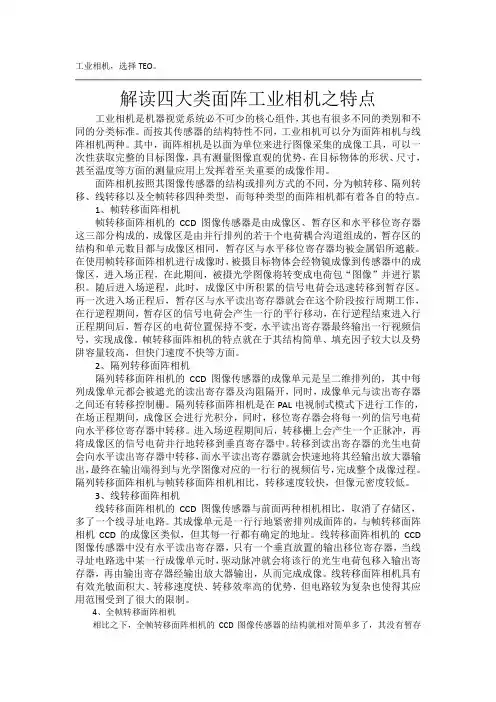

解读四大类面阵工业相机之特点工业相机是机器视觉系统必不可少的核心组件,其也有很多不同的类别和不同的分类标准。
而按其传感器的结构特性不同,工业相机可以分为面阵相机与线阵相机两种。
其中,面阵相机是以面为单位来进行图像采集的成像工具,可以一次性获取完整的目标图像,具有测量图像直观的优势,在目标物体的形状、尺寸,甚至温度等方面的测量应用上发挥着至关重要的成像作用。
面阵相机按照其图像传感器的结构或排列方式的不同,分为帧转移、隔列转移、线转移以及全帧转移四种类型,而每种类型的面阵相机都有着各自的特点。
1、帧转移面阵相机帧转移面阵相机的CCD图像传感器是由成像区、暂存区和水平移位寄存器这三部分构成的,成像区是由并行排列的若干个电荷耦合沟道组成的,暂存区的结构和单元数目都与成像区相同,暂存区与水平移位寄存器均被金属铝所遮蔽。
在使用帧转移面阵相机进行成像时,被摄目标物体会经物镜成像到传感器中的成像区,进入场正程,在此期间,被摄光学图像将转变成电荷包“图像”并进行累积。
随后进入场逆程,此时,成像区中所积累的信号电荷会迅速转移到暂存区。
再一次进入场正程后,暂存区与水平读出寄存器就会在这个阶段按行周期工作,在行逆程期间,暂存区的信号电荷会产生一行的平行移动,在行逆程结束进入行正程期间后,暂存区的电荷位置保持不变,水平读出寄存器最终输出一行视频信号,实现成像。
帧转移面阵相机的特点就在于其结构简单、填充因子较大以及势阱容量较高,但快门速度不快等方面。
2、隔列转移面阵相机隔列转移面阵相机的CCD图像传感器的成像单元是呈二维排列的,其中每列成像单元都会被遮光的读出寄存器及沟阻隔开,同时,成像单元与读出寄存器之间还有转移控制栅。
隔列转移面阵相机是在PAL电视制式模式下进行工作的,在场正程期间,成像区会进行光积分,同时,移位寄存器会将每一列的信号电荷向水平移位寄存器中转移。
进入场逆程期间后,转移栅上会产生一个正脉冲,再将成像区的信号电荷并行地转移到垂直寄存器中。
工业相机分类简介
工业相机/摄像机,相比与民用的相机/摄像机它有高的图像稳定性、图像质量、传输能力和抗干扰能力等,因而价格也相比民用相机贵。
工业相机是机器视觉系统中的一个关键组件,其最本质的功能就是将光信号转变成小型高清工业相机为有序的电信号。
相机按照芯片类型、传感器结构特性、扫描方式、分辨率大小、输出信号方式、输出色彩、输出信号速度、响应频率范围等有着不同的分类方法。
1、按照芯片类型:可以分为CCD相机、CMOS相机;
2、按照传感器的结构特性:可以分为线阵相机、面阵相机;
3、按照扫描方式:可以分为隔行扫描相机、逐行扫描相机;
4、按照分辨率大小:可以分为普通分辨率相机、高分辨率相机;
5、按照输出信号方式:可以分为模拟相机、数字相机;
6、按照输出色彩:可以分为单色(黑白)相机、彩色相机;
7、按照输出信号速度:可以分为普通速度相机、高速相机;
8、按照响应频率范围:可以分为可见光(普通)相机、红外相机、紫外相机。
后面还有更多内容!!
公司是做机器视觉的有需要的联系我
联系方式:朱工 QQ1640743404。
工业相机分类工业相机是一种用于机器视觉应用的相机,它由传感器和图像处理硬件组成。
它可以捕捉高分辨率图像并将其传输给电脑,从而帮助实现自动驾驶软件、机器视觉传感器、机器视觉测试系统、工业机器人、精密检测等机器视觉任务。
工业相机的类型有很多,主要分为以下几类:传感器类型,格式,结构,物理接口类型,分辨率,帧率,输出数据格式等。
1)传感器类型。
传感器是工业相机的核心,它可以捕捉到较低的分辨率的图像和较高的分辨率的图像。
目前有CMOS和CCD两种传感器,分别由康明斯和西门子生产。
CMOS传感器可以捕捉到较低的分辨率的图像,但是其成本较低。
而CCD传感器可以捕捉到较高的分辨率的图像,但是其成本较高。
2)格式。
工业相机的格式有很多,常见的格式有超4:3,甜甜圈,全尺寸,.5等。
超4:3是最新的格式,它能够提供更高的清晰度和更高的帧率。
甜甜圈格式可以捕捉到较高的分辨率的图像,但是它的帧率较低。
.5格式是最小的格式,可以捕捉到较低的分辨率的图像,但是它的帧率较高。
3)结构。
工业相机的结构也有很多,常见的有紧凑型,大小形和普通形等。
紧凑型相机可以提供更小的尺寸,更低的功耗和噪声,更高的成像质量,更高的帧率,更灵敏的传感器,更快的图像传输速度等优势,是应用在一些苛刻环境下的佳选。
而大小形则更适合应用于多种环境,其尺寸更大,但也更耐用面广。
4)物理接口类型。
工业相机的物理接口类型也有很多,包括USB,GigE,CameraLink等。
USB可以提供更高的数据传输速度,更小的体积,更低的成本,是一种常见的物理接口。
GigE可以提供最高的数据传输速度,更高的图像质量,更宽的传感器范围,是一种常见的物理接口。
CameraLink可以提供更低的错误率,更快的图像传输速度,更高的帧率,是一种常见的物理接口。
5)分辨率。
工业相机的分辨率也有很多,包括VGA,SVGA,XGA,UXGA等。
VGA可以捕捉到较低的分辨率的图像,但是它的帧率也较低。
海康威视工业相机产品手册海康威视是一家以安防监控设备为主的企业,致力于提供全面可靠的智能安防解决方案和服务。
其中,工业相机是其产品线中的一项重要组成部分。
针对不同使用场景,海康威视提供了多款工业相机,本篇文章将介绍其产品手册内容。
一、产品分类海康威视的工业相机产品,按照不同特点可分为数字相机、智能相机、高速相机、面阵相机、线阵相机等多个系列。
数字相机,可用于自动化检测、质量控制和生产过程监测等领域。
其特点是高分辨率、高灵敏度、灵活应用等。
智能相机,不仅具备数字相机的基本功能,还具有更多的智能特性。
例如目标检测、运动跟踪、人脸识别等功能。
高速相机,是一种高速图像采集设备,适用于高速运动物体的快速采集。
其特点是高帧率、高分辨率、高灵敏度,适用于高速物体精准拍摄,如高速摄影、高速曝光等应用领域。
面阵相机,即采用大尺寸CCD或CMOS芯片的相机,可进行图像采集、处理和分析。
其主要应用于工业自动化检测、机器人视觉等领域,特点是高分辨率、高灵敏度、高稳定性等。
线阵相机,与面阵相机不同,其采用线阵传感器,适用于需要沿一个方向进行控制、定位和测量的应用。
其特点是快速采集、无间隙数据采集、高灵敏度等优点,应用领域主要为纺织品在线检测、宽幅印刷检测、木材、瓷砖等长条物体在线上检测等。
以上是海康威视工业相机的一个大致分类。
二、产品手册内容针对每种工业相机系列,海康威视都有专门的产品手册。
以数字相机为例,手册主要分为7个部分。
第一部分是产品信息查询,主要介绍了数字相机的基本信息,如型号、分辨率、灵敏度等。
第二部分是性能参数规格,首先介绍了相机的外部尺寸,接下来是光学特性、输出信号、数字信号和电源等方面的详细参数,为用户选择和使用提供基础信息。
第三部分是安装说明,详细介绍了相机的安装方法和注意事项,方便用户在实际使用中更好地处理和安装设备。
第四部分是使用说明,包括软件安装、图像采集、增益设置、曝光时间等方面的说明,为用户提供了使用相机的详细信息。
工业相机种类及特点介绍
工业相机是专门用于工业领域的相机,用于机器视觉、自动化
生产和质量检测等应用。
根据不同的应用需求,工业相机可以分为
以下几种类型,并且具有各自的特点:
1. 传统CCD相机,传统的工业相机采用CCD(电荷耦合器件)
传感器,具有高分辨率、低噪声和良好的灵敏度,适用于需要高质
量图像的应用,如精密测量和检测。
2. CMOS相机,CMOS(互补金属氧化物半导体)工业相机在近
年来得到了广泛应用,它具有低功耗、高集成度和成本低的优点,
适用于高速运动物体的捕捉和工业自动化生产线上的实时监控。
3. 高速相机,高速工业相机专门用于捕捉高速运动物体的图像,具有快速的帧率和快速的曝光时间,适用于汽车碰撞测试、高速流
水线上的质量检测等领域。
4. 红外相机,红外工业相机可以捕捉红外光谱范围内的图像,
适用于夜视、热成像和特殊材料的检测等特殊应用领域。
5. 3D相机,3D工业相机可以获取物体的三维信息,适用于机器人视觉导航、三维测量和检测等领域。
以上是常见的工业相机种类及其特点,不同类型的工业相机在不同的应用场景下具有各自的优势和局限性,选择合适的工业相机需要根据具体的应用需求进行综合考虑。
1394工业相机和USB工业相机的区别在表面上,USB工业相机和1394工业相机的差别并不大。
但在涉及到机器视觉的具体应用时,还是有区别的,在接口方面影响到我们工业相机选择的因素有以下几点:1)供电方式:1394工业相机的操作电压为8-30VDC,USB工业相机的工作电压为5VDC。
从供电范围的角度来看,1394是符合工业领域单独设备的直流供电要求,例如12VDC或24VDC;而USB是采用电子线路TTL标准电压供电,一般做为设备内部供电使用。
2)协议规范:1394设备相关的工业规范协议有50多种,涉及到从摄像机、工业相机、音频等设备。
各厂家的1394工业相机大都遵循DCAM工业规范。
而USB工业相机的接口是近期从商业PC应用中发展起来的商业规范。
3)数据传输:从底层数据传输的发展背景来看,USB接口是承接RS232接口的新一代高速数据传输接口,而1394接口是做为替代SCSI和PCI总线的而设计的。
这在单台PC机连接多台工业相机的应用中就会有很大的差异。
1394接口在处理多台相机的数据传输时,有着先天的优势。
4)操作系统配合:1394工业相机在系统重新启动后是可以保持原先的地址,而USB工业相机每次启动后需要系统重新分配地址。
这在系统中使用多台USB相机的时候就会出现相机识别的问题。
CCD/CMOS 图像传感器的工作原理数码成像系统的核心部件是CCD和CMOS图像传感器,前者由光电耦合器件构成,后者由金属氧化物器件构成。
两者都是光电二极管结构感受入射光并转换为电信号,主要区别在于读出信号所用的方法。
CCD的感光元件除了感光二极管之外,还包括一个用于控制相邻电荷的存储单元,CCD感光元件中的有效感光面积较大,在同等条件下可接收到较强的光信号,对应的输出电信号也更明晰。
而CMOS感光元件的构成就比较复杂,除处于核心地位的感光二极管之外,它还包括放大器与模数转换电路,每个像点的构成为一个感光二极管和三颗晶体管,而感光二极管占据的面积只是整个元件的一小部分,造成CMOS传感器的开口率远低于CCD(开口率:有效感光区域与整个感光元件的面积比值);这样在接受同等光照及元件大小相同的情况下,CMOS感光元件所能捕捉到的光信号就明显小于CCD元件,灵敏度较低;体现在输出结果上,就是CMOS传感器捕捉到的图像内容不如CCD传感器来得丰富,噪声较明显,这也是早期CMOS传感器只能用于低端场合的一大原因。
工业相机的分类工业相机又俗称摄像机,相对传统的民用相机(摄像机)而言,它具有更高的图像稳定性、高传输能力和高抗干扰能力等优势。
目前市面上工业相机大多是基于CCD(Charge Coupled Device)或CMOS(Complementary Metal Oxide Semiconductor)芯片的相机。
工业相机的分类:1、线阵CCD工业相机用一排像素扫描过图片,做三次曝光--分别对应于红、绿、蓝三色滤镜,正如名称所表示的,线性传感器是捕捉一维图像,初期应用于广告界拍摄静态图像,线性阵列。
处理高分辨率的图像时,受局限于非移动的连续光照的物体。
线阵CCD 相机具有灵敏度高,动态范围大,性价比高等特点。
由于其结构简单,成本较低,并且可以同时储存一行电视信号,加上它可以做很多单排感光单元,在同等测量精度的前提下,线阵CCD相机的测量范围可以做的较大,并且由于线阵CCD实时传输光电变换信号和自扫描速度快、频率响应高,可以实现动态测量,并能在低照明度下迪奥科技工作,所以线阵CCD广泛地应用在产品尺寸测量和分类、非接触尺寸测量、条形码等许多领域。
2、面阵CCD工业相机允许拍摄者在任何快门速度下一次曝光拍摄移动物体。
面扫描CCD电荷包的转移情况与线阵CCD的器件类似,只是它的形式较多,结构简单,则摄象质量不好,反之摄象质量好的,驱动电路就会变得复杂。
再加上生产技术的制约,单个面阵CCD的面积很难达到一般工业测量对视场的需求。
由于市场上研发出了一种线阵CCD 亚像元的拼接技术,该技术可提高CCD的分辨率,缓解了由于受工艺和材料影响而很难减小 CCD像元尺寸的难题,在理论上可获得比面阵CCD相机更高的分辨率和精度。
所以线阵CCD被广泛应用。
3、三线传感器CCD工业相机在三线传感器中,三排并行的像素分别覆盖 RGB滤镜,当捕捉彩色图片时,完整的彩色图片由多排的像素来组合成。
三线CCD 传感器多用于高端数码相机,以产生高的分辨率和光谱色阶。
工业相机分类
日益发展的工业应用,以及对图像处理技术极大的需求,使得工业相机已经成为科学研究和工业应用中不可或缺的工具。
工业相机可以捕获图像,以便进行进一步的图像处理,以及进行进一步的精准测量等操作。
工业相机可以根据不同的技术原理分为两大类:光学相机和数字相机。
通常情况下,光学相机是将光的反射或折射成图像,而数字相机则是用一组数字传感器集合来收集图像信息,然后将这些数字信息转换成图像。
细分到这两大类型下,可以进一步将工业相机分为以下几个类型: 1.扫描相机:它利用一条从像机头到像机尾的光线,在利用这条光线来扫描一个物体的一个表面,这样就能获得一幅完整的图像,也叫做平行扫描相机。
2.像元相机:它是能够拍摄出一张完整的图像的相机,它使用传感器来捕捉图像,所有像素均被捕捉,形成一张完整的图像。
3.一像素相机:简单来说就是逐行扫描,它使用一个单独的传感器像素芯片来捕获一行图像,然后扫描全部行数,从而获得一副完整的图像。
4.机阵列:它是由多个相机组成的系统,每个相机都能够捕获一部分的图像,当这些图像被组合在一起,就可以得到一个完整的图像了。
5.度相机:它具有能够捕获深度信息的功能,通过深度信息的获
取,可以获得物体的距离等信息,从而提供精确的数据。
以上就是工业相机的主要类型,它们在工业界不同程度地被广泛应用。
根据应用场景的不同,可以采用不同类型的相机来获取图像,以满足不同的测量或观察要求。
随着科技的发展,不断有新型工业相机出现,提供更加方便快捷的服务,并在缩小体积以及提升精度和测量速度方面给出了新的建议。
随着近几年的电子和智能化技术的发展,工业相机也将得到更好的运用,以满足和改善研究工作和工业应用的需求。
浅谈工业相机的不同名称近年来,随着机器视觉技术的迅速发展,工业相机作为机器视觉图像处理的核心部件,被应用的越来越广泛。
我们会经常看到工业相机、工业摄像机、工业摄像头、工业照相机、工业数码相机等等名称,在用户选择工业相机的时候被这些名称搞的一头雾水,开始非常繁琐的名称分辨工作,需要花费很多精力来分辨这几个名称之间究竟有什么区别,但是费了九牛二虎之力也未能搞清楚,导致周期长,难度大,浪费很多精力。
维视图像(Microvision)公司根据多年的研发、咨询、生产以及项目经验来大概谈一下工业相机的不同名称应该怎么来分辨。
工业相机相对民用数码相机来讲,起步较晚,发展时间较短,行业内没有一个标准叫法,因其除了和民用相机的使用对象不一样外,成像原理大致相同,只是一个给风景和人照相,一个给工业产品照相,所以大部分人称其为工业相机。
但是,很多人因为所处的行业、使用的要求不一样,就会根据自己的理解来命名工业相机,例如:有些人需要在工业环境下进行录像,他们就会根据自己对民用摄像机的理解,取名叫工业摄像机,因为民用数码相机是用来照相的,民用摄像机是用来录像的;还有一些人最早接触监控用的摄像头,所以在工业环境下使用的时候,就根据自己的理解加上工业两字,命名为工业摄像头;以此类推,工业照相机、工业数码相机的称呼就不难理解了。
其实,工业相机完全没有必要像民用相机那样分类那么详细。
在现实的具体购买过程中,往往很多用户会很纠结,自己需要用录像功能,买一个照相的怎么用?要照相功能买一个录像的怎么用?然后就在名称上不断钻研、纠结,到最后还是没有选到一款自己认为合适的工业相机,心中会感觉很不踏实。
根据维视图像的经验,大家完全没有必要用民用数码相机的思维来死搬硬套工业相机的命名,在名称上浪费时间。
工业相机,一般来讲都是用计算机来控制其拍照、录像、调整参数等等功能,具有完备的SDK,并且这些开发包完全公开调用源码,比如维视图像的MV-EM系列千兆网工业相机、1300系列USB工业相机等,都具有完善的SDK二次开发包,照相、录像等常用的功能都已完全实现,如果还有一些其它功能比较特殊的,客户也可以根据自己的需求再做软件开发,将程序嵌入其中都是很容易的事情。
