电工电子期中考试题及答案第一节：选择题1. 下面哪个选项是关于欧姆定律的描述？A. 电压与电流之间的比值称为电阻。
B. 电压与电阻之间的比值称为电流。
C. 电流与电阻之间的比值称为电压。
D. 电流与电压之间的比值称为电阻。
2. 以下哪个元器件是用来存储电荷的？A. 电容器B. 电感器C. 电阻器D. 二极管3. 下列哪种逻辑门的输出信号为低电平时，只有一个或两个输入信号也为低电平？A. 与门B. 或门C. 非门D. 异或门4. 以下哪个选项是关于直流电机的描述？A. 直流电机只能转动一个方向。
B. 直流电机在工作时电枢绕组通常是唯一加热的部分。
C. 直流电机无法改变转速。
D. 直流电机主要应用于交流电路中。
5. 以下哪个选项是关于三相交流电的描述？A. 三相电是由三条单独的交流电线组成的。
B. 三相电的相位差为120度。
C. 三相电无法通过变压器进行转换。
D. 三相电的频率是固定的。
第二节：填空题1. 欧姆定律的数学公式为电压（U）等于电流（I）乘以电阻（R），表示为________。
2. 一个电源的正极为电压的________极，负极为电压的________极。
3. 电感器的单位是________。
4. 在数字电路中，使用的最基本的逻辑门是________门。
5. 三相交流电的相位差是________度。
第三节：简答题1. 请简要解释欧姆定律的含义及公式的用途。
欧姆定律是描述电压、电流和电阻之间关系的重要定律。
根据欧姆定律，电压等于电流乘以电阻，其数学公式为U = I * R。
这个公式可以用于计算电路中任意两个参数已知时的第三个参数，例如确定电流大小或电阻值。
2. 分别解释直流电机和交流电机的工作原理。
直流电机的工作原理是利用直流电流通过电枢绕组和磁极之间的电磁相互作用来产生转动力矩。
当电流通过电枢绕组时，它会在磁场中受到力的作用，从而导致电枢绕组和电刷转动。
交流电机的工作原理是利用交流电流的变化来产生转动力矩。
湖南省对口升学电子电工类专业综合知识模拟试题（时量: 150分钟满分: 390分）姓名: ________________一、单选题（每个小题6分, 共120分）1、电路如图1所示, a、b之间的等效电阻为-----------------（）A.2 B、4 C、6 D、8图1 图32.在下列所示电路中, 电源电压是12V, 四只瓦数相同的白炽灯工作电压都是6V, 要使白炽灯正常工作, 接法正确的是-----------------（）A. B. C. D.3、电路如图3中, a, b之间的开路电压Uab为----------------（）A.-10VB.-20VC.10VD.20V4、根据图4所示电路, 选择正确的表达式。
将它的编号填写在括号内（）A. B、C. D.5、电路如图5所示, 电源电动势E=12V, r=1Ω, 电阻R1=3Ω, R2=2Ω, R3=5Ω, 电容C1=4μF, C2=1μF, 则C1、C2所带电量之比为---（）A.3:2 B、 5:3 C、 5:4 D、 8:5图4 图56.下列表达RLC串联电路中电压、电流关系的各式正确的是--------（）A. U=UR+UL+UC B、 U=UR+UL+UCC.I = U /[R+ j(XL–XC)]D. I = U /Z7、有一“三相四线制”电源线电压为380V, 一组不对称负载额定电压为220V可接在其上使用的连接方法是是---------------------------------（）A.三角形连接B、星形连接无中线C.星形连接有中线D.B.C都可以8、图8所示正弦交流电路中, R = XL = 10 (, 欲使电路的功率因数 ( = 0.707, 则XC为------------------------------------- ( )A. 20 ( B、10 C、 5 ( D、12(图8 图99、如图9所示对称三相电路中, 线电流IA为-----------------------（）A. B、C、D、10、变压器的工作原理基于两耦合的线圈--------------------------( )A.发生互感B.发生自感C. 发生短路D. 发生断路11.某电阻体上色环的颜色依次红、黄、棕、金, 则该电阻的的标称阻值和允许偏差分别为-------------------------------------------------（）A.241Ω, ±5% B、240Ω, ±5%C.241Ω, ±10% D、240Ω, ±10%12、电路如图12所示, 为了使集电极电流IC有明显的增加, 应该-------（）A.增大RC B、减小RC C、增大RB D、减小RB图12 图1313.电路如图13所示, 若R1.R2.R3及Ui一定, 当运算放大器的负载电阻RL 适当增加时, 负载电流IL将------------------------------------（）A.增加B.减小C.不变D.与R有关14、如图14所示电路, 以下说法正确的是------------------------（）A.该电路不满足相位平衡条件所以不能起振B.该电路不满足振幅平衡条件所以不能起振C.能起振, 且是变压器耦合式的正弦波振荡器D、能起振, 并且是电感三点式的正弦波振荡器图14 图1615.某同学设计了一共射极放大电路, 在输入端用信号发生器输入一正弦信号, 在输出端用示波器进行波形测量, 结果发现在示波器上显示的是方波。
中职第一学期电工班级： 姓名： 得分：一、填空题：（每空1分，共 30 分）1. 任何一个完好的电路都一般由 电源 、 负载 和 中间环节（导线和开关） 三个根本局部组成。
2、根据电源的外特性和全电路欧姆定律U=E-Ir 的概念，可见，电源端电压U 随着电流I 的增大而 减小 ，而电源的电动势随着内阻的增大而 减小 。
一般电路有 通路 、 开路 和 短路 三种工作状态，电源 短路 是严峻的故障状态，必需避开发生。
3、一般规定参考点的电位规定为 零电位 ，低于参考点的电位是 负电位 ,而高于参考点电位是 正电位 。
4取决于导体的 长度 、 横截面积 和 自身的材料 ，其表达式 5电压和功率的最大值都有肯定的限制，分别称为 额定电流 、 额定电压 、 额定功率 。
6、分析和计算困难电路的主要根据是： 基尔霍夫 定律和 欧姆 定律。
7内阻r 数值 不变 ，电路图改为 并 联。
8、用一个恒定的电动势与内阻r 串 联表示的电源称为 电压源 。
用一个恒定的电流Is 与内阻r 并 联表示的电源称为 电流源 。
9、电磁铁的形式许多，但根本组成局部一样，一般由 励磁线圈 、 铁心 、 衔铁 三个主要局部组成。
二、推断下列说法的正确与错误：正确的打（√），错误的打（×），每小题1分，共 10 分1、（ × ）电阻、电流和电压都是电路中的根本物理量。
2、（ × ）电压是产生电流的根本缘由。
因此电路中有电压必有电流。
3、（ × ）绝缘体两端的电压无论再高，都不行能通过电流。
4、（ × ）电路处于开路状态时，电路中既没有电流，也没有电压。
5、（ √ ）志向的电压源和志向的电流源是不能进展等效变换。
6、（ √ ）对于一个电源来说，在外部不接负载时，电源两端的电压大小等于电源电动势的大小，但方向相反。
7、（ × ）电阻并联后的总电阻大于其中任一只电阻的阻值。
8、（ × ）在困难电路中，各支路中元器件是串联的，流过它们的电流是相等的。

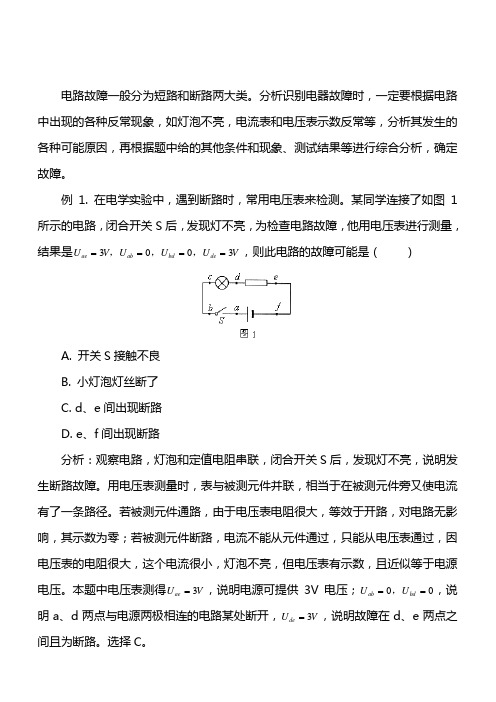

电路故障一般分为短路和断路两大类。
分析识别电器故障时，一定要根据电路中出现的各种反常现象，如灯泡不亮，电流表和电压表示数反常等，分析其发生的各种可能原因，再根据题中给的其他条件和现象、测试结果等进行综合分析，确定故障。
例1. 在电学实验中，遇到断路时，常用电压表来检测。
某同学连接了如图1所示的电路，闭合开关S 后，发现灯不亮，为检查电路故障，他用电压表进行测量，结果是U V U U U V ae ab bd de ====3003，，，，则此电路的故障可能是（ ）A. 开关S 接触不良B. 小灯泡灯丝断了C. d 、e 间出现断路D. e 、f 间出现断路分析：观察电路，灯泡和定值电阻串联，闭合开关S 后，发现灯不亮，说明发生断路故障。
用电压表测量时，表与被测元件并联，相当于在被测元件旁又使电流有了一条路径。
若被测元件通路，由于电压表电阻很大，等效于开路，对电路无影响，其示数为零；若被测元件断路，电流不能从元件通过，只能从电压表通过，因电压表的电阻很大，这个电流很小，灯泡不亮，但电压表有示数，且近似等于电源电压。
本题中电压表测得U V ae =3，说明电源可提供3V 电压；U U ab bd ==00，，说明a 、d 两点与电源两极相连的电路某处断开，U V de =3，说明故障在d 、e 两点之间且为断路。
选择C 。
例2. 如图2所示的电路中，电源电压为6V，当开关S闭合后，只有一只灯泡发光，且电压表V的示数为6V，产生这一现象的原因可能是（）A. 灯L1处短路 B. 灯L2处短路C. 灯L1处断路 D. 灯L2处断路分析：先观察电路的连接方式为串联，电压表测L1两端电压。
只有一只灯泡发光，说明电路中有电流，不可能发生断路故障，只能是短路。
电压表V的示数为6V，与电源电压相等，说明电压表的两个接线柱与电源两极直接相连，故灯L2处短路。
选择B。
例3. 如图3所示，当开关S闭合时，发现电流表指针偏转，电压表指针不动。
湖南省2021年普通高等学校对口招生考试电子电工类专业综合知识模拟试题〔六〕本试题卷共五大题，共12页。
时量l50分钟，总分值390分。
一、选择题(在此题的每一小题的备选答案中，只有一个答案是正确的，本大题共20小题，每题6分，共120分)1．任何一个有源二端线性网络的戴维南等效电路是( ) A．一个理想电流源和一个电阻的并联电路B．一个理想电流源和一个理想电压源的并联电路C．一个理想电压源和一个理想电流源的串联电路D．一个理想电压源和一个电阻的串联电路2．如图1所示电路中，所有输出功率的元件( ) A．仅有恒压源B．仅有恒流源 C．有恒压源和恒流源D．不能确定图1 图23．某电路元件中，按关联方向电流i=102sin(314t-900)A，两端电压u =2202sin314tV,那么此元件的无功功率Q为( ) A．-4400W B．-2200var C．2200var D．4400W4．纯电感元件的正弦交流电路如图2所示，电源的角频率为ω，其.U与.I的正确关系是( )A．..U j I Lω=-B．..U j I Lω=C．..1U j ILω=-D．..1U j ILω=5．如图3所示电路中，u=U m sin(ωt+1800)，i=I m sinωt那么此电路元件是( )A．电容元件B．电阻元件C．电感元件D．电阻与电感串联元件图3 图46.如图4所示电路中，u 为正弦交流电压，其角频率为ω，那么此电路中的阻抗|Z|为( )A ．22121()()R R L Cωω++-．B ．22121()()R R L Cωω+++ C. (R 1+R 2)+ωL-1CωD. R 1+R 2+ωL +1Cω 7．在负载为三角形联接的对称三相电路中，各线电流与相电流的关系是 ( ) A ．大小、相位都相等B ．大小相等、线电流超前相应的相电流900C ．线电流大小为相电流大小的3倍、线电流超前相应的相电流300D ．线电流大小为相电流大小的3倍、线电流滞后相应的相电流3008．制造普通变压器铁芯的磁性材料是 ( ) A ．碳钢 B ．硅钢片 C ．铝镍钴合金 D ．硬磁铁氧体9．通常用于扩大交流电流表测量量程的电流互感器，其副绕组的额定电流规定为 ( ) A ．0.5A 或2A B ．1A 或5A C ．2A 或10A D ．3A 或15A10．如图5所示一台变压器的原绕组由两个承受110V 电压的线圈绕成，假设接到220V 电源上，那么两线圈的连接方式是 ( )A ．1、3连接；2、4接电源B ．1、2连接；3、4接电源C ．2、3连接；1、4接电源 ．D ．2、4连接；1、3接电源图511．三极管β值是反映 能力的参数(三极管可改为电流控制电流源)。
2011-2012年度维修电工技能训练中段考试试题班级姓名座号成绩（A）口对口人工呼吸法；（B）胸外心脏挤压法；（C）打强心针；（D）口对口人工呼吸法与挤压法并用。
02、人工呼吸法救护触电者时，每（）秒吹气一次。
（A）1；（B）5；（C）10；（D）15。
03、用胸外心脏挤压法救护触电者时，掌根用力下压（）厘米。
（A）1~2；（B）3~4；（C）5~6；（D）7~8。
04、要使低压验电器的验电笔的氖泡发光，最低的电压是（）伏。
（A）9；（B）12；（C）36；（D）60。
05、电工工具尖嘴钳，断线钳等工具一般要求绝缘柄的耐压值是（）伏。
（A）100；（B）300；（C）500；（D）1000。
06、铝材料比铜材料的导电性能（）。
（A）好；（B）差；（C）一样；（D）稍好。
07、塑料硬线一般芯线截面积（）平方毫米以下可以用钢丝钳进行剖削。
（A）4；（B）6 ；（C）8 ；（D）10 。
08、绝缘材料1030纯酸漆，其耐热的极限温度是（）。
（A）900C；（B）1050C；（C）1200C；（D）1300C。
09、B系列橡胶，塑料电线的交流工作电压是（）伏。
（A）36；（B）250；（C）500；（D）1000。
10、R系列橡胶，塑料软线交流工作电压（）伏。
（A）36；（B）220；（C）250；（D）500。
11、用模拟万用表测量100k欧姆的电阻，一般用（）档比较精确。
（A）х1；（B）х10；（C）х100；（D）х1k。
12、模拟万用表使用后应将转换开关置于（）档。
（A）最高电阻档；（B）最高电流档；（C）最高电压交流档；（D）最高电压直流档13、使用兆欧表时候，摇动手柄时候一分钟应达到（）转。
（A）60；（B）80；（C）100；（D）120。
14、用兆欧表测量电动机的绝缘电阻大于（）兆欧姆才符合技术要求。
（A）10；(B) 100；(C) 200；(D) 500。
15、测量小电流时，被测导线在钳形电流表钳口中绕了三圈测得电流是3A,则导线电流为（）A。
安徽省2014届普通高等学校对口招生考试电子电工类专业综合知识模拟试卷（四）时量150分钟，满分300分一、填空题（每空2分，共60分）1、将两只220V 、60W 的灯泡串接在220V 的电源上，此时两只灯泡耗的功率总和是 W 。
2、图1所示电路，a 点的电位是 V 。
3、图2所示交流电路，当S 断开时，电流表读数为10A ，当S 闭合时，电流表的读数为 A 。
4、用220V 的输出电压。
向500米外的用户群传输22KW 的电力，传输线路横截面积为50mm 2，则用户群两端的路端电压为 V ，用户群获得的功率为 W 。
（P=1.75×10 -8Ω.m ）。
5、当t=0.01s ，电压u=50sin （628t+ ）V 的瞬时值为 V 。
6、某职业中专原使用200只额定电压为220V ，功率为60 W 白炽灯，现改用150只额定电压220V ，功率为47W （灯管40W ，镇流器7W ）的日光灯，若每天工作4小时，一天能节约 度电。
7、一电磁铁磁阻为2×105H -1，线圈匝数为200匝，要使其磁通达到0.1wb ，线圈中电流应为 A 。
8、将电地q=-1×10-2c 从a 点移动到b 点时，电场力作功2J ，若a 点电位为100V ，则b 点电位为 V ，Uab= V 。
9、如图3所示电路中，I= A 。
10、在磁感应强度为0.5T 的竖直向上的匀强磁场中，水平放置一根长40cm 长的导体，当导体由南向北通过10A 电流时，导体受力大小为 N ，方向向 。
11、换路定律的数学表达式为 ， 。
12、若半导体中的空穴数目和自由电子数目相等，这样的半导体称为 半导体。
13、晶体三极管放大器中，当输入电流一定时，静态工作点设置太低，将产生 失真。
静态工作点设置太高，将产生 失真；14、晶体三极管具有电路放大作用的实质是利用 电流实现对电流的控制。
15、结型场效应管是利用 电压来影响导电沟道，从而控制电流的大小；绝缘栅型场效应管的栅极电流I C ≈ ，输入电阻很 。
一、初中物理家庭电路故障的分析问题1．如图所示为某家庭卫生间电路，闭合开关S，电灯正常发光，在三线插座上刚插上电热水器的插头时，所有用电器都停止工作，拔出电热水器的插头后，检查发现零线上的熔丝断了。
则下列分析合理的是（）A．闭合S，用测电笔检测三线插座左右的两个孔，氖管都发光B．闭合S，用测电笔检测三线插座左右的两个孔，氖管都不发光C．断开S，用测电笔检测三线插座左右的两个孔，氖管都发光D．断开S，用测电笔检测三线插座左右的两个孔，氖管都不发光【答案】A【解析】【详解】AB．闭合S，用测电笔检测三线插座左边的孔，电流从火线流出，流过开关，再流过灯泡，由于零线上的熔丝断了，电流只能往右边流，流过三线插座左边的孔，再流过测电笔，流入大地，所以这时氖管能发光；用测电笔检测三线插座右边的孔，电流从火线流出，流过三线插座右边的孔，再流过测电笔，流入大地，所以这时氖管能发光；综上所述，氖管都发光，A正确、B错误；CD．断开S，那么没有电流流过三线插座左边的孔，即使用测电笔检测三线插座左边的孔，氖管也不能发光；但当用测电笔检测三线插座右边的孔，电流从火线流出，流过三线插座右边的孔，再流过测电笔，流入大地，所以这时氖管能发光；C、D错误。
2．在如图所示的家庭电路中，将充电插头插入插座后，插座不能给手机充电；闭合开关，灯泡不亮；拔出充电插头，将测电笔分别插入插座的两孔，氖管均发光。
若电路中只有一处故障，则故障可能是（）A．零线ab段断路B．火线上的保险丝烧断C．灯泡灯丝烧断D．插座短路【答案】A【解析】【分析】【详解】闭合开关，灯泡不亮，说明电路中存在断路故障；若灯丝烧断，则插座能给手机充电，故不可能是灯丝烧断。
插座的左孔能使氖管发光，说明插孔的左孔、灯泡、开关与火线相连；插座的右孔能使氖管发光，说明火线是完好的。
若插座短路，火线和零线就已经相互接触形成短路，火线上保险丝会熔断，氖管不会发光，综合分析零线ab段断路，故A符合题意，BCD不符合题意。
中职电子电工专业期中测试卷一、单项选择题1.在直流稳压电源电路的调试中，变压器过流发热、有油漆味甚至冒烟，则可能的故障部位是（）A.变压器一次绕组或二次绕组短路B.整流二极管开路C.变压器一次绕组或二次绕组开路D.负载开路2.电压并联负反馈放大器可以（）A.提高输入电阻和输出电阻B.提高输入电阻、降低输出电阻C.降低输入电阻和输出电阻D.降低输入电阻、提高输出电阻3.如图所示的电路中，电容器A的电容CA=30F，电容器B的电M容CB=10F在开关S1、S2都断开的情况下，分别给电容器A、B充电。
充电后，M点的电位比N点高5V，O点的电位比P点低5然后A把S1、S2都接通，接通后M点的电位比N点高（）A.10VB.5VC.2.5VD.04.若两级放大器的第一级增益为50 dB，第二级增益为－30 dB，则该放大器的总电压放大倍数为（）A.10B.20C.50D.1005.一个三级放大器，各级放大电路的输入阻抗分别为Ri1＝1 MΩ，Ri2＝100 kΩ，Ri3＝200 kΩ，则此多级放大电路的输入阻抗为（）A.1 MΩB.100 kΩC.200 kΩD.1.3 kΩ6.某共射极放大电路，接入4 kΩ负载时的输出电压为0.3 V，负载开路后输出电压变为0.9 V，说明其输出电阻为（）A.2 kΩB.4 kΩC.6 kΩD.8 kΩ7.如下图所示电路中，电流I等于（）A.1 AB.0.5 AC.－0.5 AD.－1 A8.若i1＝30sin ⎝ ⎛⎭⎪⎫314t ＋π4 A ，i2＝40sin ⎝ ⎛⎭⎪⎫314t －π4 A ，i ＝i1＋i2，则电流i 的有效值为 （ ）A.70 AB.35 2 AC.50 AD.25 2 A9.将一感性负载接到频率为100 Hz 的交流电源上，功率因数为0.5，若将电源频率改变为50 Hz ，则功率因数变为 （ ） A.12 B.213 C.277D.1410.有一电容器和一铁芯线圈各串联一相同规格的灯泡，并联在直流电源上。
《电子电路故障查找技巧》综合知识期中考试模拟卷 注 意 事 项 1、考试时间：90分钟。
2、请首先按要求在试卷的标封处填写您的班级、准考证号、姓名和学号。
3、请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。
4、不要在试卷上乱写乱画，不要在标封区填写无关的内容。
一、填空(共20分，每空格答对得0.5分) (22%) 1．电阻器明白外表呈红色的是金属膜电阻器，呈米黄色的是小功率 电阻器，呈绿色或深灰色的是大功率 电阻器，呈黑色、白色或绿色的是 电阻器，呈浅灰色的是 电阻器。
2、在电子电路中常用的电容器有： 电容器 、 电容器 、 电容器、 电容器和 电容器等。
3．电子电路图主要有 、 、装配电路图。
装配电路图又有印制电路板装配图和 图。
4．电子电路中耦合的方式有 、 、 、和 。
5．信号流程总是从信号 开始、逐级 直至信号 。
6．整机电路图的分布规律一般信号源电路位于整机电路图的 ，负载电路位于整机电路图的 ，电源电路图位于整机电路图的 。
按信号流程，各级放大器电路是从 排列的，双声道电路中的左、右声道都是 排列的。
7．电子电路故障查找的基本方法有 法、直流电阻测量法、 、直流电流测量法、 法、短接法、 法、 法、假负载法、 、电路分割法和 法。
8、固定电阻器的主要参数有 、 和 。
9、感观法（直观法）是在不通电的情况下，凭人体的感觉器官 、 、 、 将感觉到的信息反馈到大脑，然后，分析判断故障的一种方法与技巧。
10． 看 。
11．听 。
12．闻 。
13．摸 。
14、判别硅材料二极管好坏时需要用万用表检测二极管的正反向阻值。
通常，测二极管的正向阻值可用万用表R × 档，测反向阻值可用R × 档。
15、电容器的主要技术指标有、。
考 生答 题 不 准 超 过 此 线二、识图（共18分）（18%）1、识元器件图，指出下面元器件的名称和引脚名称？（每小题1分共12分）a b cd e fg h ij k l2、识电路图，指出下面电路图的名称？（每小题1分共6分）A B得分评分人C DE F得分评分人三、选择题(每题2分，共24分) （24%）1、电阻器的主要参数有（）。
A．标称阻值、标称容量、额定功率B．标称阻值、允许偏差、额定功率C．标称阻值、允许偏差、内压D．标称阻值、允许偏差、体积2、三极管的静态电压是指三极管（）。
A．无信号输入时的电压B．有信号输入时的电压C．不工作时的电压D．有故障时的电压3、用万用表R×1和R×10档测量同一只二极管的正向电阻，分别得到R1、R2两阻值，两阻值的关系为（）。
A．R1≤R2 B．R1＝R2C．R1≥R2 D．无法确定4、有一元片电容器上标有“103”字样，它是指（）。
A．该电容器的容量为0. 1μfB．该电容器的容量为0.01μfC．该电容器的容量为103μfD．该电容器的容量为103pf5、有一个外形如三极管，标有“D7805”字样的器件是（）。
A．输出电压为8V的集成稳压电路B．输出电压为5V的集成稳压电路C．输出电压为7V的集成稳压电路D．型号为D7805的三极管。
6．下图是什么接地方式？A 保护接地B冷接地 C 热接地7．电子电路的几种表达方法？A 二种B三种 C 四种8．三极管放大电路可分为几种基本放大电路。
A 二种B三种 C 四种9．整流电路可分为几种？A 二种B三种 C 四种10．识读集成电路的基本技巧是几看？A 三看B二看C四看11．干扰法是用A.金属物，B木棒 C 塑料棒12．交流短接法是用A.电阻器，B,电容器C电感器得分评分人四、分析作图（共15分），（15%）1、填写串联型直流稳压电源方框图?（2分）2、说明串联型直流稳压电源每个方框图的作用? （4分）3、说明串联型直流稳压电源信号流程？（3分）4、把方框图转画成电路原理图？（6分）五、简答题（每小题3分，共21分），（21%）1、如何用万用表检测电阻器的好坏？（3分）2、如何用万用表检测晶体二极管的好坏？（3分）3．为避免“热地”产生危险，维修时应采取什么措施？（3分）4．先仔细读图，再将答案写在各题右侧。
（12分）(1)．上图是什么电路？（2分）(2)．哪几个元件组成反馈电路？（2分）(3)．R8的作用是什么？（2分）(4)．C1、C2、C3的作用分别是什么？（3分）(5)．如C2开路，电路会产生什么现象？（3分）得分评分人《电子电路故障查找技巧》综合知识期中考试模拟卷参考答案（请勿油印）一、填空1．碳膜、碳膜、热敏、保险。
2、.铝电解、瓷介质、云母、涤纶、聚酯簿膜。
3、原理图、方框图、元件面图。
4．阻容、直接、变压器、光电5、输出端，传输，输出端。
6、左侧、右侧、右下方、从左向右、上、下排列7、感观、电压测量、干扰、比较、替代、波形判别、逻辑。
8、标称阻值、额定功率、允许偏差。
9、眼、耳、鼻、手。
10、看电子仪器设备外围、接口是否正常，看电路内部的元器件及构件是否正常。
11、“听”电子设备工作时是否有异常的声音，12、闻一闻电子设备工作时，是否有异味。
13、“摸”用手触摸电子元器件是否有发烫、松动等现象。
14、R×100档或R×1K档，R×10K档。
15、容量、耐压。
二、识图1、识元器件图，指出下面元器件的名称和引脚名称A．普通二极管（负极）B. 晶体三极管（发射极）C. 集成电路（1脚）D. 塑封晶体三极管E. 铁壳封装三极管（集电极）F. 塑封带散热片晶体三极管（发射极）G. 单列直插式H. 双列直插式I．石英晶体J．数码管K．显示器件（显像管）L．传声器2、识电路图，指出下面电路图的名称A 、收音机电路方框图、B 、多层集成电路板C 、共发射极放大电路D 、共基极放大电路E 、二级带反馈放大器F 、变压器耦合二级放大器三、选择题1、B。
2、A．3、A．4、B.5、B．6．C.7、B8．B9．C10、A11．a.，12．B四、分析作图1、填写串联型直流稳压电源方框图?（2分）2、说明串联型直流稳压电源每个方框图的作用? ）(1)压电路一般由电源变压器构成，它要将220 ／50Hz的交流电压降到几Ｖ～几十Ｖ交流电压。
变压器在电路中还起到隔离的作用，使电子电路中的主底板不带电。
(2)整流电路的作用是：把220 ／50Hz的交流电转换成单向的脉动直流电。
(3)滤波电路的作用是：把单向脉动的直流电转变为平滑的直流电。
(4)稳压电路的作用是：把整流滤波电路输出的直流电压进行稳压处理，当交流电网和负载变化时保持输出的直流电压值不变。
3、说明串联型直流稳压电源信号流程？220 ／50Hz的交流电压由变压器降压后，送整流电路把交流电变成脉动的直流电，再由滤波电路滤波转变为平滑的直流电，稳压电路输出稳定的直流电压。
4、把方框图转画成电路原理图？五、简答题1、如何用万用表检测电阻器的好坏？用万用表的电阻挡进行测量。
一般采用单手测量法，这样的测量方法准确率较高。
在具体测量中，如遇到测量结果与标称值不相等，可根据下列情况来判断被测电阻的好坏；如果测量值与标称值相差很大，如测量值为无穷大，可以断定被测电阻出现了开路或引线脱落、膜层脱离、烧断等故障；如果测量值远小于标称值或测得的值为零欧姆，表明被测电阻已发生短路故障；如果测量值与标称值基本一致，误差小于5%可认为是正常。
2、如何用万用表检测晶体二极管的好坏？万用表拨到R×100档或R×1K档，一般不要用R×1档或R×10K档,因为R×1档使用的电流太大管，容易损坏管子，而R×10K档使用的电压太高，可能击穿管子。
表笔分别与二极管的两极相连，测出两个阻值，在所测得阻值较小的一次，与黑表笔相连的一端即为二极管的正极。
同理在所测得阻值较大的一次，与黑表笔相连的一端即为二极管的负极。
如果测得的反向电阻很小，说明二极管内部短路；若正向电阻很大，则说明管子内部断路。
3．为避免“热地”产生危险，维修时应采取什么措施？为了避免“热地”产生的危险，维修时必须在电视机电源进线端外接匝数比为1:1的隔离变压器，将整机与交流电网实现电隔离。
4．先仔细读图，再将答案写在各题右侧。
(1)．上图是什么电路？上图是二级电压串联负反馈放大电路。
(2)．哪几个元件组成反馈电路？R9、R4、VT1、C2、VT2组成闭环负反馈电路。
(3)．R8的作用是什么？R8的作用是本级电流负反馈，可稳定直流工作点。
(4)．C1、C2、C3的作用分别是什么？C1、C2、C3是耦合电容，作用是通交流信号，隔直流。
(5)．如C2开路，电路会产生什么现象？如C2开路，电路会产生信号中断，放大器无信号输出。
