船舶建造流程（3）船体放样号料与钢材预处理船舶建造流程（3）船体放样号料与钢材预处理首先说明船体建造流程1船体放样与号料，就是将设计部门设计的型线图、结构图按比例进行放样展开，以得到船体构件的真实形状和实际尺寸，然后再将这些已经展开的零件，通过样板、图纸（）、数控等不同的号料方法，实尺画（割）在钢板或型材（球扁钢、角钢）上。
船体放样和号料目前已全部由手工转为计算机（样板制作依然需手工完成，不过依据的图纸也是由计算机完成的）制作，主要是利用相关生产设计或专门放样得软件进行展开，给出零件套料图（一般以分段为单位，方便后续零件的堆放和转运）、数控切割程序（切割机下料使用）、以及零件加工数据。
一般分为结构线生成、零件生成和套料。
2钢材预处理。
供船体结构使用的板材和型材，由于轧制和运输堆放过程中的各种影响，会产生变形和锈蚀，为保证质量，在切割前需要进行除锈，喷涂车间底漆，矫正，这个过程叫做钢材预处理。
常用的除锈方法有抛丸除锈（使用离心式抛丸机的旋转叶轮将铁丸或其他的磨料高速喷射到钢板的表面使氧化皮和锈斑剥离）、化学除锈（使用某些酸液将氧化皮和锈斑反应掉，应用范围广，可以对铝板等除锈）。
目前常用的除锈和涂漆是由钢材预处理流水线完成的。
钢材预处理流水线是由钢材的除锈、喷漆、烘干等工序形成的自动作业流水线。
钢材预处理流水线的工艺流程：（1）先用电磁吊将钢材吊放到输送辊道上。
（2）辊道以3-4m/min的速度送入加热炉，使钢材温度达40～60℃，目的是去除钢板表面的水份，并使氧化皮、锈斑疏松，便于除去，同时可增加漆膜的附着性。
（3）钢板进入抛丸除锈机，抛丸装置自动地向钢板两面抛射丸粒（丸粒可回收再使用），并用热风除去钢板表面的灰尘。
一般要求除锈等级要达到Sa2.5级，及钢板表面应不可见油腻、污垢、氧化皮、锈皮、油漆、氧化物、腐蚀物、和其它外来物质（不包括疵点），但疵点限定为不超过每平方米表面的5%，可包括轻微暗影；少量因疵点、锈蚀引起的轻微脱色；氧化皮及油漆疵点。

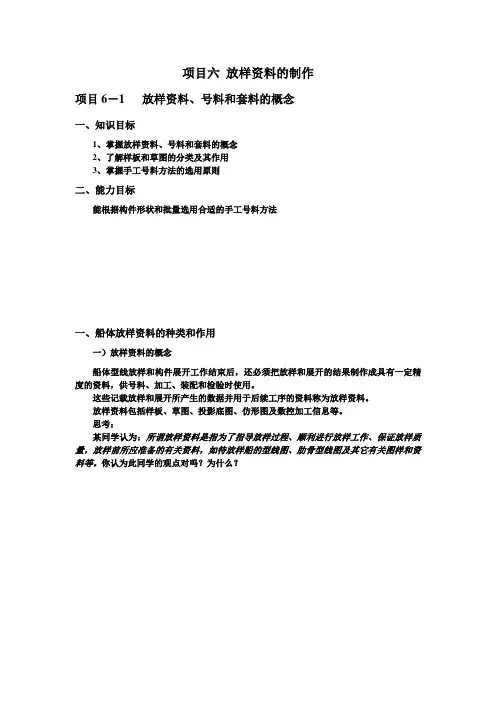

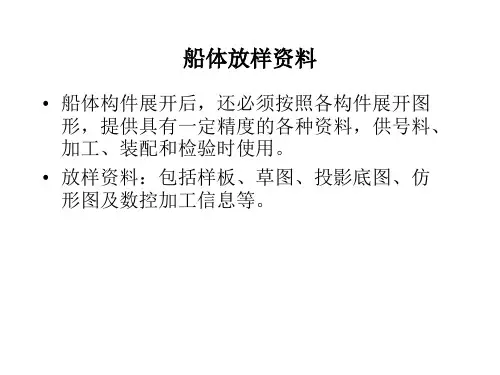

项目六放样资料的制作项目6－1 放样资料、号料和套料的概念一、知识目标1、掌握放样资料、号料和套料的概念2、了解样板和草图的分类及其作用3、掌握手工号料方法的选用原则二、能力目标能根据构件形状和批量选用合适的手工号料方法一、船体放样资料的种类和作用一）放样资料的概念船体型线放样和构件展开工作结束后，还必须把放样和展开的结果制作成具有一定精度的资料，供号料、加工、装配和检验时使用。
这些记载放样和展开所产生的数据并用于后续工序的资料称为放样资料。
放样资料包括样板、草图、投影底图、仿形图及数控加工信息等。
思考：某同学认为：所谓放样资料是指为了指导放样过程、顺利进行放样工作、保证放样质量，放样前所应准备的有关资料，如待放样船的型线图、肋骨型线图及其它有关图样和资料等。
你认为此同学的观点对吗？为什么？二）样板1、样板的分类1）按用途不同分类号料样板、加工样板、装配画线样板和装配角度样板等等。
2）按形状不同分类平面样板和立体样板（立体样板即样箱）两大类。
2、制作样板的材料有木材、扁铁、薄铁皮、油毡和纸板等。
1）木质样板是按照展开的构件实际形状用木板条（或夹板）钉制而成。
2）扁铁样板是用扁铁弯制而成，主要作为肋骨等成形加工的检验样板。
3）薄铁皮、油毡和纸板等样板则是经剪裁而成，主要用来替代部分木质样板，以节省木材。
3、几种常见的样板及其作用1）号料样板（或称为下料样板）用于在船体零件加工前，在钢板上画出所需切割的零件的外形。
当零件的形状较复杂，或绘成草图后图示尺寸复杂，或在批量生产及标准零件号料时，为了加快速度，均需钉制样板供零件号料时使用。
下图所示的肋板样板和外板样板主要作为号料样板使用。
2）加工样板下料后得到的构件一般是平直的。
对于曲形构件，还必须根据构件的曲型要求进行弯曲加工。
为了保证构件的弯曲度符合设计要求，在放样间必须钉制出加工样板，作为构件加工度量曲型的工具。
下图所示的甲板梁拱样板，既可作画线样板，又可作横梁加工的检验样板，还可作甲板分段的安装样板。

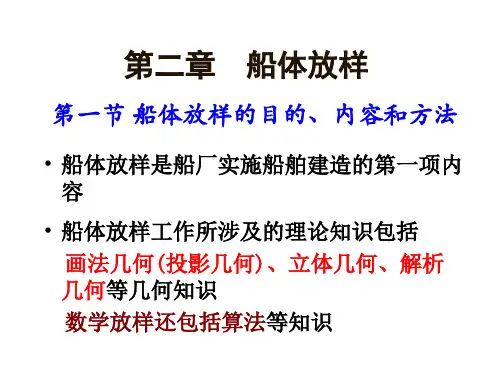

第二章船体放样与号料船体放样是船体建造的第一道工序。
所谓放样，其直接的含义是将图纸上按一定缩尺比例绘制的设计图，放大成1：1的实尺图样(或1：10、1：5的比例图样)，作为船体构件下料、加工的依据。
由于船体表面是光顺的曲面，这就要求放大的图样也一定是光顺的。
因此，船体放样的目的不仅仅是将设计图放大，更重要的是要将设计图上因比例限制而隐匿的型值误差和曲线(面)不光顺因素予以消除，即对型线进行光顺；此外，还要补充进设计图中尚未完全表示出的内容；并依据放大、光顺的图样求取船体构件的真实形状和几何尺寸，为后续工序提供施工资料(样杆、样板和草图等)。
由此可知，放样既是设计意图的体现与完善，又是产生后续工序施工依据的重要环节。
常用的船体放样方法，有手工放样和数学放样之分。
手工放样包括按1：1比例绘图的实尺放样和按1：10(或1：5)比例绘图的比例放样，比例放样的优点在于能减小放样台面积，降低放样工作劳动强度，它的放样方法和实尺放样一样，只是所用的绘图比例、放样工具和技术要求有所不同。
数学放样则是用数学方程定义船体型线或船体型面，建立数学模型，借助于电子计算机完成船体放样。
数学放样将在第三章中介绍。
船体放样的内容，主要包括理论型线放样、肋骨型线放样、船体结构线放样、船体构件展开和提供后续工序所需资料等几部分。
船体构件号料，就是依据放样提供的构件样板、草图、样杆和数据，在乎直的钢板和型材上划(印)出构件的切割线及加工线等。
同时，还要在材料上合理地排列各构件图样，以求省料省工，这一工作称为套料。

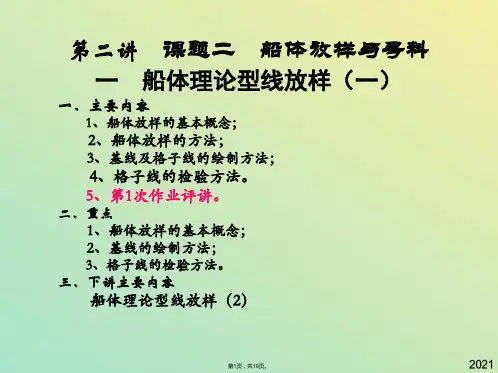

§2—1 船体型线放样一、理论型线放样船体表面是光顺的空间曲面。
在设计的船体理论型线图上，是根据三面投影原理，用三组互相垂直的平行剖面(纵剖面、横剖面和水线面)与船体表面相交得到三组型线(纵剖线、横剖线和水线)绘制成三个投影图(纵剖线图、横剖线图和半宽水线图)来表示的，如图2—1所示。
它们的投影关系和形状特征如表2-1所示。
项目六放样资料的制作项目6－1 放样资料、号料和套料的概念一、知识目标1、掌握放样资料、号料和套料的概念2、了解样板和草图的分类及其作用3、掌握手工号料方法的选用原则二、能力目标能根据构件形状和批量选用合适的手工号料方法一、船体放样资料的种类和作用一）放样资料的概念船体型线放样和构件展开工作结束后，还必须把放样和展开的结果制作成具有一定精度的资料，供号料、加工、装配和检验时使用。
这些记载放样和展开所产生的数据并用于后续工序的资料称为放样资料。
放样资料包括样板、草图、投影底图、仿形图及数控加工信息等。
思考：某同学认为：所谓放样资料是指为了指导放样过程、顺利进行放样工作、保证放样质量，放样前所应准备的有关资料，如待放样船的型线图、肋骨型线图及其它有关图样和资料等。
你认为此同学的观点对吗？为什么？二）样板1、样板的分类1）按用途不同分类号料样板、加工样板、装配画线样板和装配角度样板等等。
2）按形状不同分类平面样板和立体样板（立体样板即样箱）两大类。
2、制作样板的材料有木材、扁铁、薄铁皮、油毡和纸板等。
1）木质样板是按照展开的构件实际形状用木板条（或夹板）钉制而成。
2）扁铁样板是用扁铁弯制而成，主要作为肋骨等成形加工的检验样板。
3）薄铁皮、油毡和纸板等样板则是经剪裁而成，主要用来替代部分木质样板，以节省木材。
3、几种常见的样板及其作用1）号料样板（或称为下料样板）用于在船体零件加工前，在钢板上画出所需切割的零件的外形。
当零件的形状较复杂，或绘成草图后图示尺寸复杂，或在批量生产及标准零件号料时，为了加快速度，均需钉制样板供零件号料时使用。
下图所示的肋板样板和外板样板主要作为号料样板使用。
2）加工样板下料后得到的构件一般是平直的。
对于曲形构件，还必须根据构件的曲型要求进行弯曲加工。
为了保证构件的弯曲度符合设计要求，在放样间必须钉制出加工样板，作为构件加工度量曲型的工具。
下图所示的甲板梁拱样板，既可作画线样板，又可作横梁加工的检验样板，还可作甲板分段的安装样板。
