【机械要点】沉淀池斜管填料的优点与填料的规格介绍

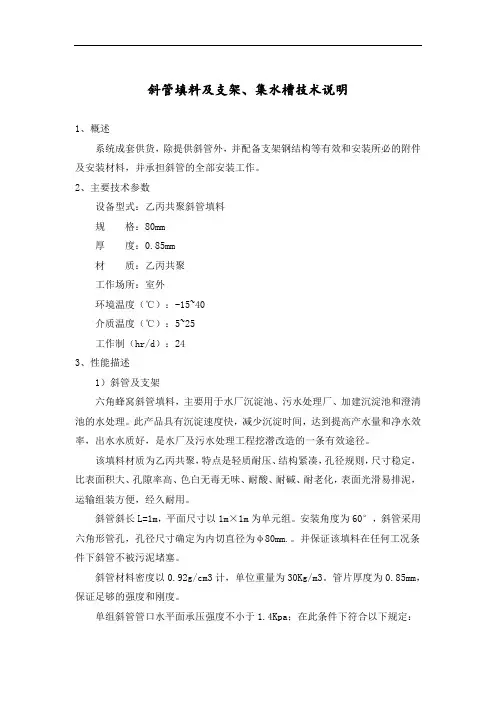

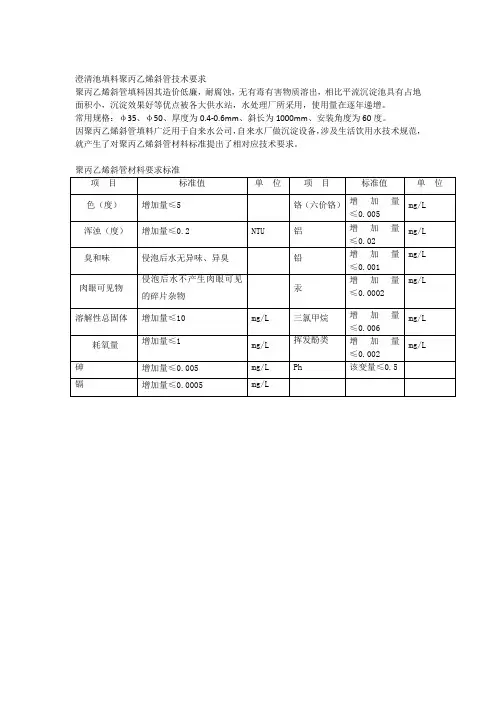

斜管填料及支架、集水槽技术说明1、概述系统成套供货，除提供斜管外，并配备支架钢结构等有效和安装所必的附件及安装材料，并承担斜管的全部安装工作。

2、主要技术参数设备型式：乙丙共聚斜管填料规格：80mm厚度：0.85mm材质：乙丙共聚工作场所：室外环境温度（℃）：-15~40介质温度（℃）：5~25工作制（hr/d）：243、性能描述1）斜管及支架六角蜂窝斜管填料，主要用于水厂沉淀池、污水处理厂、加建沉淀池和澄清池的水处理。

此产品具有沉淀速度快，减少沉淀时间，达到提高产水量和净水效率，出水水质好，是水厂及污水处理工程挖潜改造的一条有效途径。

该填料材质为乙丙共聚，特点是轻质耐压、结构紧凑，孔径规则，尺寸稳定，比表面积大、孔隙率高、色白无毒无味、耐酸、耐碱、耐老化，表面光滑易排泥，运输组装方便，经久耐用。

斜管斜长L=1m，平面尺寸以1m×1m为单元组。

安装角度为60°，斜管采用六角形管孔，孔径尺寸确定为内切直径为φ80mm.。

并保证该填料在任何工况条件下斜管不被污泥堵塞。

斜管材料密度以0.92g/cm3计，单位重量为30Kg/m3。

管片厚度为0.85mm，保证足够的强度和刚度。

单组斜管管口水平面承压强度不小于1.4Kpa；在此条件下符合以下规定：单组斜管总脱焊点不多于15个，同一焊接线上焊点不多于2个；斜管同一焊线上焊接点不小于5个；单组斜管总脱焊点不多于5个，同一焊接线上脱焊点不多于2个；单组斜管A面承受0.6Kpa压强后，其外形尺寸变化率小于1%；单组斜管水平跌落地面，跌落高度为1.0米时，焊接点脱焊点小于6个；斜管安装所的支架有足够的强度和刚度；斜管保证在任何工况条件下，不被污泥堵塞；斜板强度考虑斜管积泥因素并考虑维修人员的荷载不低于250Kg/m2；斜管为交叉式；斜管安装完成后没有“短流”现象和死水区；斜管安装固定牢靠，有足够的抗浮力；斜管安装完成后，斜管得上部（一个区或格）平整。

张小只智能机械工业网张小只机械知识库蜂窝斜管填料的特点与应用绿烨六角蜂窝斜管填料选用了一种新式的改性乙丙共聚蜂窝斜管，其滤料直径可达几十微米乃至几微米，并具有比外表积大，过滤阻力小等长处，处置了粒状滤料的过滤精度受滤料粒径约束等疑问。

细小的滤料直径，极大地增加了滤料的比外表积和外表自由能，增加了水中杂质颗粒与滤料的触摸时机及滤料的吸附才能，然后提高了过滤功率和截污容量。

绿烨管状正六角蜂窝斜管，主要用于水厂沉淀池，污水处理池、加速沉淀池和澄清池的水处理。

此填料具有沉淀速度快，减少沉淀时间到提高产水量和净水效率，出水水质好，是水厂及污水处理工程挖潜改造的一种有效途径。

蜂窝斜管保养主要选择，首先是保养时机，一般由客户水质决定，如果水量过大，水质差的客户则没2-3个月就需清理一次，清理时由客户供水量决定，选择供水低峰，冲洗蜂窝斜管时不宜太过暴力，防止断层，造成蜂窝斜管成片塌陷，如果发现有小面积断开请及时补焊，以增加使用寿命。

绿烨六角蜂窝斜管填料长度大沉淀效果好，实践证明，在斜管进口一段距离内，泥水混杂，水流紊乱，污泥浓度也比较大，此段成为过渡段或紊乱段，该段以上可看出明显的泥水分离，此段为分离段，但是斜管也不易过长，斜管过长的情况下会增加造价，效果也不会明显。

因此蜂窝斜管填料长度适中即可。

绿烨蜂窝斜管填料主要是给水净化和化工厂污水、生活污水厂、煤矿水处理、洗煤厂水处理、电厂浓缩池、尾矿水处理、制药厂、造纸厂废水处理的除砂和快速沉淀、隔油分离以及尾矿浓缩等外，尤其对水厂和废水处理工程的改造效益更佳。

绿烨环保蜂窝斜管主要特点：1、湿周大，水力半径小。

2、层流状态好，颗粒沉降不受紊流干扰3、当蜂窝斜管管长为1米时，有效负荷按3-5吨/米2 时设计,V0 控制在2.5-3.0毫米/秒范围内，出水水质好。

4、采用斜管沉淀池，其处理能力是平流式沉淀池3-5倍，加速澄清池和脉冲澄清池的2-3倍，因此缩小了占地面积。

5、污泥量少，减少了污泥脱水等后处理工作量；产生的污泥沉降性好，有利于后段悬浮物的去。

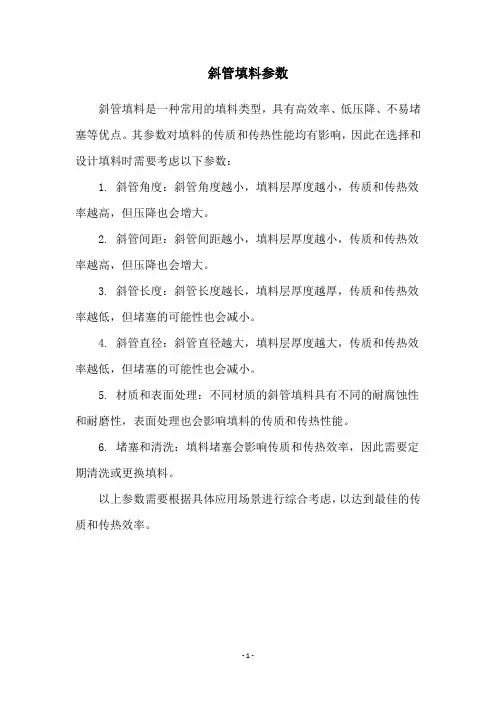

斜管填料参数
斜管填料是一种常用的填料类型，具有高效率、低压降、不易堵塞等优点。

其参数对填料的传质和传热性能均有影响，因此在选择和设计填料时需要考虑以下参数：
1. 斜管角度：斜管角度越小，填料层厚度越小，传质和传热效率越高，但压降也会增大。

2. 斜管间距：斜管间距越小，填料层厚度越小，传质和传热效率越高，但压降也会增大。

3. 斜管长度：斜管长度越长，填料层厚度越厚，传质和传热效率越低，但堵塞的可能性也会减小。

4. 斜管直径：斜管直径越大，填料层厚度越大，传质和传热效率越低，但堵塞的可能性也会减小。

5. 材质和表面处理：不同材质的斜管填料具有不同的耐腐蚀性和耐磨性，表面处理也会影响填料的传质和传热性能。

6. 堵塞和清洗：填料堵塞会影响传质和传热效率，因此需要定期清洗或更换填料。

以上参数需要根据具体应用场景进行综合考虑，以达到最佳的传质和传热效率。

- 1 -。

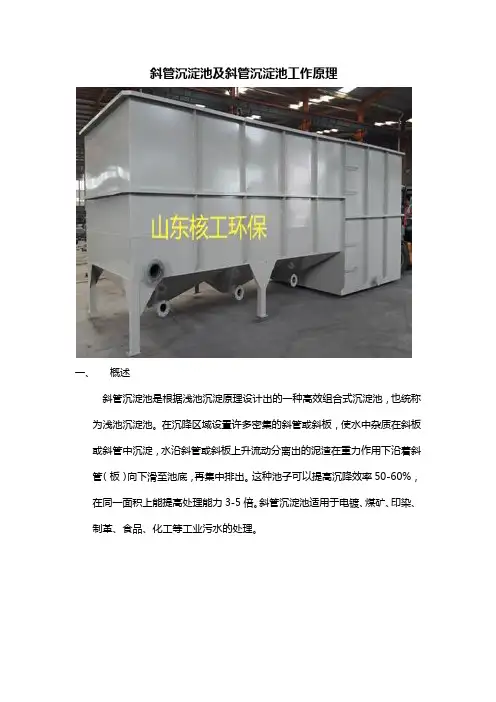

斜管沉淀池及斜管沉淀池工作原理一、概述斜管沉淀池是根据浅池沉淀原理设计出的一种高效组合式沉淀池，也统称为浅池沉淀池。

在沉降区域设置许多密集的斜管或斜板，使水中杂质在斜板或斜管中沉淀，水沿斜管或斜板上升流动分离出的泥渣在重力作用下沿着斜管（板）向下滑至池底，再集中排出。

这种池子可以提高沉降效率50-60%，在同一面积上能提高处理能力3-5倍。

斜管沉淀池适用于电镀、煤矿、印染、制革、食品、化工等工业污水的处理。

二、斜管沉淀池工作原理絮凝剂加在进水阀后与原水同时进入沉淀区，经斜管后向上进入过滤区、清水区由出水阀进入系统。

反冲洗时，清水区的清水向下经过滤区、沉淀区由排污阀排入下水系统，完成了对滤料、斜管的清洗和污泥的排放。

絮凝剂的投加和斜管沉淀区的设置，解决了循环水中由于分散剂的作用而造成过滤效率低的问题。

三、斜管沉淀池性能参数出水水量：单套设备出水水量为30~150m3/h，其他特殊规格设备可根据用户实际情况设计；适用原水浊度：≤1500NTU，若原水浊度超过1500NTU，我公司可根据用户实际情况另行设计；水温：常温；出水浊度：≤1NTU；混凝反应时间：6~8min；斜管沉淀表面负荷：10m3/（m2·h）；过滤区滤速：9m/h；进水压力要求：≤0.3MPa，出水可维持压力为≤0.25Mpa，若原水高于0.3Mpa 可在原水管道上安装减压阀，若对设备出水压力要求为0.3MPa以上，我公司根据实际情况另行设计设备结构；四、斜管沉淀池性能优点效率高:进水浊度大于30NTU时，出水浊度小于3NTU运行时间长:延长3倍以上节水、节约药剂:降低运行费用30%以上可以实现自动控制等。

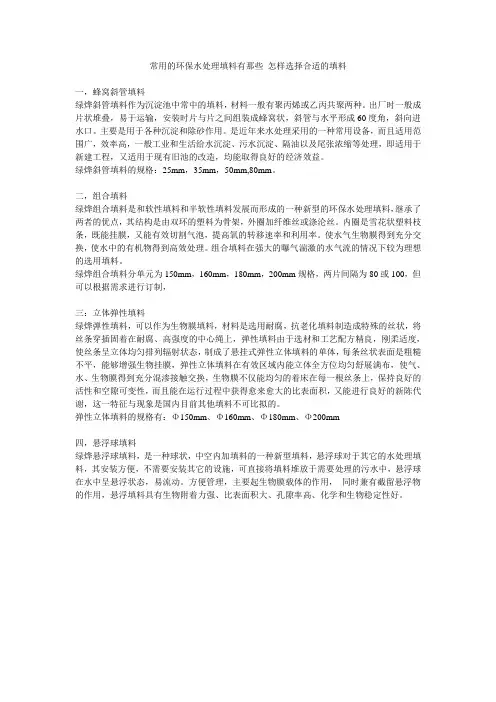

常用的环保水处理填料有那些怎样选择合适的填料一，蜂窝斜管填料绿烨斜管填料作为沉淀池中常中的填料，材料一般有聚丙烯或乙丙共聚两种。

出厂时一般成片状堆叠，易于运输，安装时片与片之间组装成蜂窝状，斜管与水平形成60度角，斜向进水口。

主要是用于各种沉淀和除砂作用。

是近年来水处理采用的一种常用设备，而且适用范围广，效率高，一般工业和生活给水沉淀、污水沉淀、隔油以及尾张浓缩等处理，即适用于新建工程，又适用于现有旧池的改造，均能取得良好的经济效益。

绿烨斜管填料的规格：25mm，35mm，50mm,80mm。

二，组合填料绿烨组合填料是和软性填料和半软性填料发展而形成的一种新型的环保水处理填料，继承了两者的优点，其结构是由双环的塑料为骨架，外圈加纤维丝或涤沦丝。

内圈是雪花状塑料枝条，既能挂膜，又能有效切割气泡，提高氧的转移速率和利用率。

使水气生物膜得到充分交换，使水中的有机物得到高效处理。

组合填料在强大的曝气湍激的水气流的情况下较为理想的选用填料。

绿烨组合填料分单元为150mm，160mm，180mm，200mm规格，两片间隔为80或100，但可以根据需求进行订制，三：立体弹性填料绿烨弹性填料，可以作为生物膜填料，材料是选用耐腐，抗老化填料制造成特殊的丝状，将丝条穿插固着在耐腐、高强度的中心绳上，弹性填料由于选材和工艺配方精良，刚柔适度，使丝条呈立体均匀排列辐射状态，制成了悬挂式弹性立体填料的单体，每条丝状表面是粗糙不平，能够增强生物挂膜，弹性立体填料在有效区域内能立体全方位均匀舒展满布，使气、水、生物膜得到充分混渗接触交换，生物膜不仅能均匀的着床在每一根丝条上，保持良好的活性和空隙可变性，而且能在运行过程中获得愈来愈大的比表面积，又能进行良好的新陈代谢，这一特征与现象是国内目前其他填料不可比拟的。

弹性立体填料的规格有：Φ150mm、Φ160mm、Φ180mm、Φ200mm四，悬浮球填料绿烨悬浮球填料，是一种球状，中空内加填料的一种新型填料，悬浮球对于其它的水处理填料，其安装方便，不需要安装其它的设施，可直接将填料堆放于需要处理的污水中，悬浮球在水中呈悬浮状态，易流动。

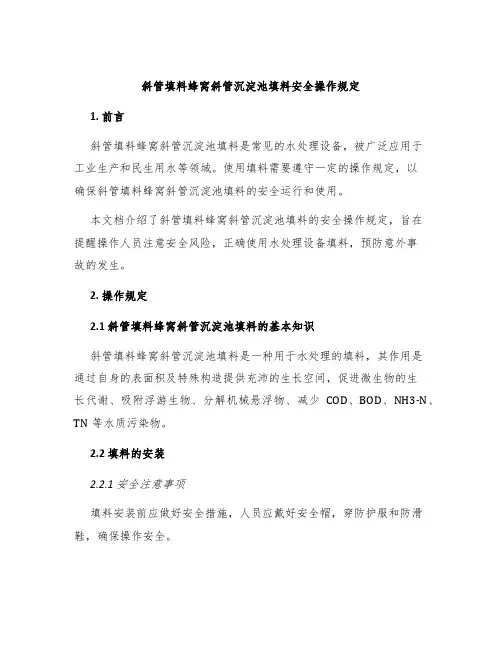

斜管填料蜂窝斜管沉淀池填料安全操作规定1. 前言斜管填料蜂窝斜管沉淀池填料是常见的水处理设备，被广泛应用于工业生产和民生用水等领域。

使用填料需要遵守一定的操作规定，以确保斜管填料蜂窝斜管沉淀池填料的安全运行和使用。

本文档介绍了斜管填料蜂窝斜管沉淀池填料的安全操作规定，旨在提醒操作人员注意安全风险，正确使用水处理设备填料，预防意外事故的发生。

2. 操作规定2.1 斜管填料蜂窝斜管沉淀池填料的基本知识斜管填料蜂窝斜管沉淀池填料是一种用于水处理的填料，其作用是通过自身的表面积及特殊构造提供充沛的生长空间，促进微生物的生长代谢、吸附浮游生物、分解机械悬浮物、减少COD、BOD、NH3-N、TN等水质污染物。

2.2 填料的安装2.2.1 安全注意事项填料安装前应做好安全措施，人员应戴好安全帽，穿防护服和防滑鞋，确保操作安全。

2.2.2 安装步骤填料安装前应先按照标准规定进行预处理，确保填料表面干净。

然后根据设备尺寸和形状进行合理的填料叠放，填料应垂直于水流方向，间距应均匀，以便水的均匀分布。

2.3 清洗和保养2.3.1 清洗注意事项清洗填料前，必须将电源下线，松开压力，保证系统处于停机状态。

清洗时应注意高压水流不可直接垂直喷射在填料上，以免损坏填料表面的生物膜。

2.3.2 清洗步骤清洗填料时，应依照以下步骤进行：1.清除管道和设备内的杂物，保持通畅；2.收缩回程清洗位置，对填料进行清洗，清洗时间应根据实际情况酌情调整；3.主泵升压后，按需使用高压喷嘴进行清洗。

2.3.3 保养注意事项为了保证设备的长时间正常运行，操作人员应及时清理和更换损坏的填料和管道。

定期检查设备运行情况，及时发现问题，做到日常保养。

2.4 常见问题及解决方法2.4.1 填料积垢当填料表面出现结垢、脱落、变形等现象时，应首先检查在进出水口和管道内部是否有杂质、其次检查水流速度是否适宜，如果水流速度过慢、呈现死水，则应增加水流速度；如果水流速度过快，应在出口处增加水流分配装置，以降低水流速度，使水流分布均匀。

斜管填料的安装方法集团公司文件内部编码：（TTT-UUTT-MMYB-URTTY-ITTLTY-一、斜管填料介绍本产品采用乙丙共聚级塑料为材料，经红外线恒温热压而成，尺寸准确、比表面积大、安全无毒、耐腐蚀、耐老化、壁面光滑，容易冲洗。

二、斜管填料用途斜管主要用于各种沉淀和除砂作用。

是近十年来在给排水工程中采用最广泛而且成为一项水处理装置。

它适用范围广，处理效果高，占地面积小等优点。

适用于进水口除砂，一般工业和生活给水沉淀、污水沉淀、隔油以及尾张浓缩等处理，即适用于新建工程，又适用于现有旧池的改造，均能取得良好的经济效益。

三、斜管填料安装过程1、沉淀池底部排泥管安装斜管沉淀池安装顺序一般从底部开始，先完成最底部的排泥管道系统的安装，确保排泥管道开孔符合设计要求、固定牢靠，检查无误后，才允许进入下一道安装工序。

2、完成填料支架安装根据斜管沉淀池填料支架安装施工图，先将填料支架安装到位，检查所有焊接结点牢靠、支架强度足以承受填料重量，并在支架表面完成防腐处理；3、完成斜管填料烫接按斜管填料的烫接方法将每一个斜管填料包装作为一个单独的烫接单元，一个单元完成烫接后为1m2，烫接完成后在场地上整齐堆放（保留少量的散片备用）。

4、斜管填料池内组装将烫接后的填料单元在填料支架上部自左向右进行组装。

始终保持60°角不变，每一单元顺序组装时要适当压紧，组装到最右侧时若尺寸不是正合适，需要根据尺寸用散片斜管填料烫接后进行组装直至全部到位。

5、斜管填料上部固定由于斜管填料比重为0.92略小于水，斜管填料在池内组装到位后需要在填料上方自左向右方向拉上 10mm的圆钢进行加固（每个单元填料上部要求有两根圆钢通过），圆钢两端在沉淀池池壁上可靠固定，安装圆钢后可以很好地防止斜管填料在初期使用时有可能发生的松动上浮现象，圆钢采用环氧煤沥青防腐。

6、斜管沉淀池运行调试（1）、检查进水是否均匀，不得对沉淀池造成冲击，影响沉淀效果；（2）、调整出水堰槽高低及水平度至合适，保持出水均匀；（3）、经过以上施工工序，至此斜管沉淀池填料安装已经全部完成。

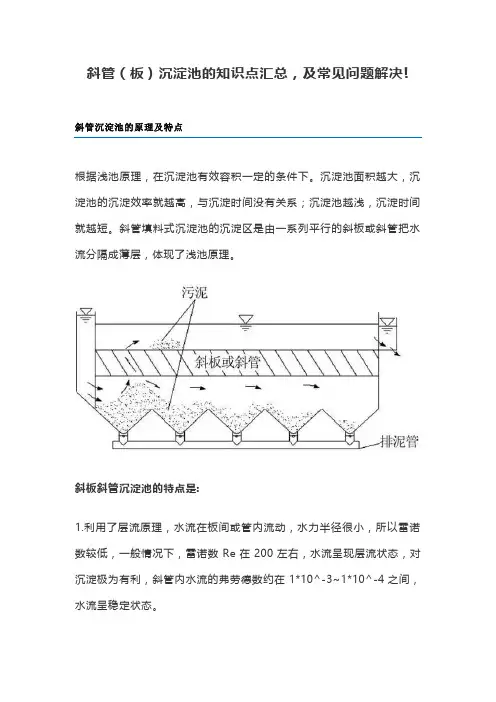

斜管（板）沉淀池的知识点汇总，及常见问题解决! 斜管沉淀池的原理及特点根据浅池原理，在沉淀池有效容积一定的条件下。

沉淀池面积越大，沉淀池的沉淀效率就越高，与沉淀时间没有关系；沉淀池越浅，沉淀时间就越短。

斜管填料式沉淀池的沉淀区是由一系列平行的斜板或斜管把水流分隔成薄层，体现了浅池原理。

斜板斜管沉淀池的特点是:1.利用了层流原理，水流在板间或管内流动，水力半径很小，所以雷诺数较低，一般情况下，雷诺数Re在200左右，水流呈现层流状态，对沉淀极为有利，斜管内水流的弗劳德数约在1*10^-3~1*10^-4之间，水流呈稳定状态。

2.增加了沉淀池的面积，使沉淀效率提高。

当然，由于斜板的具体布置、进出水的影响及板或管内流态的影响等，处理能力不可能达到理论倍数。

实际提高的沉淀效率与理论沉淀效率比称为有效系数。

3.缩短了颗粒沉淀距离，使沉淀时间大大缩短。

4.斜板或斜管填料内絮状颗粒的再凝聚，促进了颗粒进一步长大，提高了沉淀效率。

斜管填料沉淀池的结构斜管斜板式沉淀池的结构与一般沉淀池相同，是由进口、沉淀区、出口与集泥区四个部分组成，只是在沉淀区设置有许多斜管或斜板。

图1为斜管式沉淀池的典型结构。

图1 斜管沉淀池结构在斜板斜管沉淀池中，按照水流流过斜板的方向，可分为上向流、下向流和平向流三种，如图2所示。

水流由下向上通过斜管或斜板，沉淀物由上向下，它们的方向正好相反，这种形式称作上向流(也称异向流)。

水流向下通过斜管或斜板与沉淀。

图2 斜管沉淀池水流方向物的流向相同，这种形式称作下向流(也称同向流)。

水流以水平方向流动的方式，称为平向流(也称横向流，仅适用于斜板)。

1.进水区水流从水平方向进入沉淀池，进水区主要有穿孔墙，缝隙墙和下向流斜管进水等形式，使水流在池宽方向上布水均匀，其要求和设计布置与平流式沉淀池相同。

为了使上向流斜管均匀出水，需要在斜管以下保持一定的配水区高度，并使进口断面处的水流速度不大于0.02-0.05m/s。

六角蜂窝斜管填料选型及安装方法【产品介绍】六角形蜂窝填料（斜管填料）材质有聚丙烯（PP）聚氯乙烯（PVC）乙丙共聚三种。

组装形式的斜管和直管两种形式。

【产品特点】斜管特点：1.湿周大，水力半径小。

2.层流状态好，颗粒沉降不受絮流干扰。

3.当斜管管长为1米时，有效负荷按3-5吨/米2·时设计。

V0控制在2.5-3.0毫米/秒范围内，出水水质最佳。

4.在取水口处采用蜂窝斜管，管长2.0～3.0米时，可在50-100公斤/米3泥砂含量的高浊度中安全运行处理。

5.采用斜管沉淀池，其处理能力是平流式沉淀池的3-5倍，加速澄清池和脉冲澄清池的2-3倍。

直管特点：1、处理效率高于活性污泥法，一般水力负荷为100-200米3/米2·日，有机负荷为2000-5000克/米3，因此缩小了占地面积。

2、曝气强度低于活性污泥法，且不需污泥回流，故能降低动力消耗及简化管理。

3、污泥量少，减少了污泥脱水等后处理工作量。

4、产生的污泥沉降性好，有利于后段悬浮物的去除。

5、适应性强，能适应不同水质的范围大，对水质、水量突变的冲击负荷的忍耐力强，维持稳定的处理效果。

【产品规格】孔径35mm、50mm、80mm【适用范围】斜管主要用于各种沉淀和除砂作用。

是近十年来在给排水工程中采用最广泛而且成为一项水处理装置。

它适用范围广，处理效果高，占地面积小等优点。

适用于进水口除砂，一般工业和生活给水沉淀、污水沉淀、隔油以及尾张浓缩等处理，即适用于新建工程，又适用于现有旧池的改造，均能取得良好的经济效益。

直管主要用于生物滤池的高负荷生物滤池、塔式生物滤池、淹没式生物滤池（又称接触氧化池）以及生物转盘的微生物载体，对工业有机废水和城市污水进行生化处理。

1【注意事项】1、由于斜管填料比重为0.92略小于水，应用10mm的螺纹钢或圆钢拉筋固定在填料上方,防止其松动上浮，钢筋和角钢均采用环氧煤沥青防腐。

2、图示A板必须安装，否则极易造成斜管填料倾斜，甚至倒塌！【安装程序】1、沉淀池底部排泥管安装斜管沉淀池安装顺序一般从底部开始，先完成最底部的排泥管道系统的安装，确保排泥管道开孔符合设计要求、固定牢靠，检查无误后，才允许进入下一道安装工序。

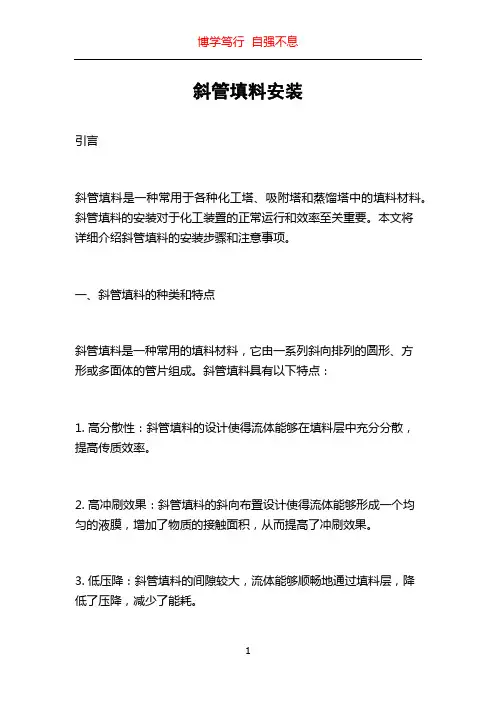

斜管填料安装引言斜管填料是一种常用于各种化工塔、吸附塔和蒸馏塔中的填料材料。

斜管填料的安装对于化工装置的正常运行和效率至关重要。

本文将详细介绍斜管填料的安装步骤和注意事项。

一、斜管填料的种类和特点斜管填料是一种常用的填料材料，它由一系列斜向排列的圆形、方形或多面体的管片组成。

斜管填料具有以下特点：1. 高分散性：斜管填料的设计使得流体能够在填料层中充分分散，提高传质效率。

2. 高冲刷效果：斜管填料的斜向布置设计使得流体能够形成一个均匀的液膜，增加了物质的接触面积，从而提高了冲刷效果。

3. 低压降：斜管填料的间隙较大，流体能够顺畅地通过填料层，降低了压降，减少了能耗。

二、斜管填料的安装步骤斜管填料的安装需要按照一定的步骤进行，以确保正确和高效地安装。

1. 准备工作：在安装斜管填料之前，需要准备好所需的工具和材料。

常见的工具包括扳手、螺丝刀、测量工具等；而常见的材料包括填料片、支撑网等。

2. 清洁工作：在进行斜管填料的安装之前，需要先对填料层进行清洁。

清洁工作可以采用清洗液进行，以去除填料层上的杂质和污垢。

同时，还可以检查填料层是否有破损或缺失，如发现问题需要及时修复或更换。

3. 安装支撑网：支撑网是斜管填料的基础，它能够提供稳定的支撑和固定填料片。

在安装支撑网时，需要按照设计要求进行布置，并且需要保证支撑网的平整和牢固。

4. 安装斜管填料：在安装斜管填料之前，需要先按照设计要求进行填料片的预组装，以便于后续的安装工作。

然后，将填料片逐个放入填料层中，并按照设计要求进行排列和固定。

在安装过程中，需要注意填料片之间的间隙和平整度，以确保流体能够顺畅地通过。

5. 整理和调整：在完成斜管填料的安装后，需要对填料层进行整理和调整。

可以使用扳手等工具将填料片进行适当的调整，以保证填料层的稳定性和均匀性。

6. 检查和测试：安装完成后，需要对斜管填料进行检查和测试。

可以检查填料层的牢固性和间隙的均匀性，以确保填料层安装正确。

斜管/斜板填料沉淀池的结构及特点一、斜管沉淀池的原理及特点根据浅池原理，在沉淀池有效容积一定的条件下。

沉淀池面积越大，沉淀池的沉淀效率就越高，与沉淀时间没有关系；沉淀池越浅，沉淀时间就越短。

斜管填料式沉淀池的沉淀区是由一系列平行的斜板或斜管把水流分隔成薄层，体现了浅池原理。

斜板斜管沉淀池的特点是:(1)利用了层流原理，水流在板间或管内流动，水力半径很小，所以雷诺数较低，一般情况下，雷诺数Re在200左右，水流呈现层流状态，对沉淀极为有利，斜管内水流的弗劳德数约在1*10^-3~1*10^-4之间，水流呈稳定状态。

(2)增加了沉淀池的面积，使沉淀效率提高。

当然，由于斜板的具体布置、进出水的影响及板或管内流态的影响等，处理能力不可能达到理论倍数。

实际提高的沉淀效率与理论沉淀效率比称为有效系数。

(3)缩短了颗粒沉淀距离，使沉淀时间大大缩短。

(4)斜板或斜管填料内絮状颗粒的再凝聚，促进了颗粒进一步长大，提高了沉淀效率。

二、斜管填料沉淀池的结构斜管斜板式沉淀池的结构与一般沉淀池相同，是由进口、沉淀区、出口与集泥区四个部分组成，只是在沉淀区设置有许多斜管或斜板。

图3-16为斜管式沉淀池的典型结构。

在斜板斜管沉淀池中，按照水流流过斜板的方向，可分为上向流、下向流和平向流三种，如图3-17和图3-18所示。

水流由下向上通过斜管或斜板，沉淀物由上向下，它们的方向正好相反，这种形式称作上向流(也称异向流)。

水流向下通过斜管或斜板与沉淀。

物的流向相同，这种形式称作下向流(也称同向流)。

水流以水平方向流动的方式，称为平向流(也称横向流，仅适用于斜板)。

目前，电厂的水处理中多采用上向流，多以斜管作为组件组成斜管沉淀池。

1.进水区水流从水平方向进入沉淀池，进水区主要有穿孔墙，缝隙墙和下向流斜管进水等形式，使水流在池宽方向上布水均匀，其要求和设计布置与平流式沉淀池相同。

为了使上向流斜管均匀出水，需要在斜管以下保持一定的配水区高度，并使进口断面处的水流速度不大于0.02-0.05m/s。

不同沉淀池介绍及优缺点比较导读：针对沉淀是去除水中悬浮物的主要单元，对沉淀工艺的进展方面进行了论述，主要介绍了平流式沉淀池、蜂窝斜管填料沉淀池、高密度沉淀池、拦截式沉淀池的特点和优点，旨在提高沉淀池的沉降效率。

目前，国内外的给水处理工艺大多采用沉淀（澄清）过滤和消毒形式，其中沉淀部分对原水中悬浮物的去除显得尤为重要。

沉淀池作为去除水中悬浮物的主要设施之一，在水行业得到了广泛的应用。

纵观沉淀构筑物的发展可以发现，在20世纪6O年代以前主要采用平流式、竖流式和辐流式沉淀池，60年代起各种澄清池盛行一时，70年代后，主要是斜管、斜板及复合型沉淀池。

沉淀构筑物形式的改进提高了沉淀分离的效率。

沉淀池的设计和开发都是围绕怎样增加沉淀面积和改变水流流态这两方面进行的。

沉淀池的设计总是以提高沉淀池的沉降效率为目的。

提高沉降效率有两种方法：1）缩短颗粒的沉淀距离、增大沉淀池面积，斜管沉淀属这一类；2）增大矾花颗粒的下沉速度，通过采用高效絮凝剂和优化絮凝工艺来实现。

1 平流式沉淀池平流式沉淀池是目前我国大中型给水厂使用最广泛的池型，具有结构简单、管理方便、耐冲击负荷强等优点。

平流式沉淀池为矩形，上部为沉淀区，下部为污泥区，池前部有进水区，池后部有出水区。

经混凝的原水流入沉淀池后，沿进水区整个截面均匀分配，进入沉淀区，然后缓慢流向出口区。

水中的颗粒沉于池底，沉积的污泥定期排出池外。

2 蜂窝斜板（管）沉淀池蜂窝斜板（管）沉淀是把与水平面成一定角度（一般为60。

）的众多蜂窝斜板（管）组件置于沉淀池中。

水流可从下向上或从上向下流动，颗粒则沉于底部，而后自动滑下。

从改善沉淀池水力条件来分析，由于沉淀池水力半径大大减小，从而使雷诺数R大为降低，弗劳德数大为提高，满足了水流稳定性和层流的要求。

为了进一步提高沉淀效率，许多改良型的蜂窝斜板（管）沉淀池应运而生。

蜂窝斜管填料特点：1.湿周大，水力半径小。

2.层流状态好，颗粒沉降不受絮流干扰。

沉降斜管填料的安装及注意事项
沉淀池斜管填充剂的主要作⽤是各种沉淀和除砂作⽤，是近年来污⽔处理中沉淀池设备应⽤最⼴泛的填充剂之⼀。

沉淀池斜管填充剂采⽤⼄丙共聚级塑料，具有耐腐蚀性强、安全⽆毒、易清洗等特点。

这个斜管填充剂怎么安装？
斜管填料的安装⽅向倾向于⽔流⽅向，⽔应⾄少进⼊填料半⽶。

如果蜂窝斜管填料沉淀池⼊⼝处的⽔分布不均匀，⼊⼝处的液体会出现严重的紊流，导致⼊⼝处的局部液体流速极⾼，使沉积在聚丙烯斜管填料上的污泥再次上升。

长期正常运⾏的泥浆流动基本接近动平衡。

然⽽，如果⼊⼝流量分布不均匀，⼀些⼄丙烯共聚物斜管⼊⼝流速过⾼，导致严重失调和⽔质恶化。

⼀、沉淀池斜管安装注意事项:
1、斜板(管)间距⼀般在50mm以上，斜板(管)长度⼀般在1.0m左右；
2.斜板上部⽔深0.5-1.0m，底部缓冲层⾼1.0m，斜板下部为污⽔分布区，⼀般⾼0.5m以上，配⽔区下部为污泥区；
3.　⽔池出⽔⼀般采⽤多排孔管收集，孔位⼩于⽔⾯2cm，防⽌浮物；
4.斜管中废⽔的流量取决于⽣活污⽔处理等不同废⽔，流量为0.5-0.7毫⽶/秒；
5.斜板填料(管)与⽔平⾯之间的⾓度为60斜板的净距(或孔径)⼀般为80-100毫⽶。

事实上，斜管中的⽔和泥浆上下流动可视为近似的流态现象。

若悬浮物孔隙率⼩，则泥粒层中的实际⽔流速度相对较⼤。

若知颗粒沉降为固定值，则根据流态化各个阶段的理论，当颗粒层中的实际⽔流速度固定时，斜管填料的主要⽤途是使⽤，流态化状态为孔隙率稳定的固定床阶段。

增⾼天平，增加孔隙率，增加斜管沉淀池，即增加颗粒，降低分离效果。

水处理沉淀池六角形蜂窝斜管填料外观形状有斜管和直管两种形式,材质有PP、PVC、玻璃钢三种。

斜管填料主要用于给排水工程中水口除砂，工业和生活用水沉淀，污水沉淀，隔油及尾矿浓缩处理，也可用于旧池改造，主要特点：湿周大，水力半径小，层流状态好，颗粒沉淀不受絮凝水流干扰。

直管用于塔式生物滤池，高负荷生物滤池和淹没式生物滤池(又称接触氧化池)，以及生物转盘的微生物载体，主要对工业有机废水，城市污水进行生化处理，处理效率高于活性污泥池，占地面积小；曝气强度低于活性污泥，且不需要污泥回流；污泥量小，适应性强，大大减少了污泥脱水后的处理工作量。

蜂窝斜管填料的发展历史；蜂窝斜管填料沉淀的基本原理是“浅层沉淀”.这一概念很早就被提出，在医学资料上亦早有利用斜管加速血液沉降的报导。

蜂窝斜管填料是近几十年来各国不少给水排水工作者在努力探讨“浅层沉淀”的应用，通过实践和理论研究，获得了蜂窝斜管填料沉淀技术的发展，从资料中我们可以看到不少涉及浅层沉淀的有关论述，通过这些资料的分析，我们可以看出由浅层沉淀的概念发展至多层多格和蜂窝斜管填料技术的过程。

早在1880年英国即有几种重力式分层沉淀设备的商业产品。

1889年冯·贝司吐享( Von"Beohtolsheim)及赖伐尔 ( deLaval )曾提出“薄层分布”的沉淀概念并按此设计了蜂窝斜管填料沉淀设备。

六角蜂窝斜管填料性能用途特点；1、蜂窝斜管处理效率高于活性污泥法，一般水力负荷为100-200米3/米2·日有机负荷为2000-5000克/米3，因此缩小了占地面积。

2、曝气强度低于活性污泥法，且不需污泥回流，故能降低动力消耗及简化管理。

3、斜管能有效减少污泥量，减少了污泥脱水等后处理工作量。

4、斜管产生的污泥沉降性好，有利于后段悬浮物的去除。

5、斜管适应性强，能适应不同水质的范围大，对水质、水量突变的冲击负荷的忍耐力强，维持稳定的处理效果。

蜂窝斜管填料用途蜂窝斜管填料是根据"浅层沉淀";理论为基础设计开发的一种沉淀池填料，常用的型号为：孔径25mm 35mm 50mm 80mm 该填料湿周大，水力半径小，运行时层流状态好，颗粒沉降不受紊流干扰，能加速颗粒与水分离并缩短颗粒的沉淀距离。

斜管除用于给水净化和化工厂污水、自来水厂、生活污水厂、煤矿水处理、洗煤厂水处理、电厂浓缩池、钢厂化学除油器、尾矿水处理、制药厂、印染厂、水洗厂、化工厂、造纸厂废水处理的除砂和快速沉淀、隔油分离以及尾矿浓缩等外，尤其对净水厂和废水处理工程的改造效益更佳.蜂窝斜管填料是一种用于气体吸附、脱除和传递的填料材料。

主要用途如下：污染治理：蜂窝斜管填料可用于污染治理领域，如废气处理、废水处理、油气回收等。

其中，废气处理中常用于VOCs （挥发性有机化合物）的吸附和脱除。

热交换：蜂窝斜管填料可用于热交换器中，用于加热或冷却流体。

催化反应：蜂窝斜管填料还可用于催化反应器中，用于催化反应加速或提高反应效率。

能源回收：蜂窝斜管填料可用于能源回收，如烟气余热回收等。

总之，蜂窝斜管填料是一种多功能、高效的填料材料，在各种工业应用中都有广泛的应用前景。

适用范围斜管主要用于各种沉淀和除砂作用。

是近十年来在给排水工程中采用最广泛而且成为一项水处理装置。

它适用范围广，处理效果高，占地面积小等优点。

适用于进水口除砂，一般工业和生活给水沉淀、污水沉淀、隔油以及尾张浓缩等处理，即适用于新建工程，又适用于现有旧池的改造，均能取得良好的经济效益。

直管主要用于生物滤池的高负荷生物滤池、塔式生物滤池、淹没式生物滤池（又称接触氧化池）以及生物转盘的微生物载体，对工业有机废水和城市污水进行生化处理。

斜管填料技术描述1.设备名称：蜂窝斜管2.设备制造技术参数六角型蜂窝斜管材质：乙丙共聚（PP）数量： 200m2管内切圆： d=80mm斜管壁厚：≥0.6mm管斜长： 1000mm管高（垂直高度）： H＝866mm安装角度： 60°斜管支架材质： ASTM304不锈钢3.供货范围：1、蜂窝斜管直径80mm，斜长1m，安装角倾角60°。

2、提供所有用于安装斜管填料相配套的螺栓、螺母和附件（含斜管安装支架）。

3、提供备品备件及完整的结构安装图。

4.设备特点：1）、湿周大，水力半径小。

2）、层流状态好、颗粒沉降不受紊流干扰。

3）、采用斜管沉淀池其处理能力是平流式沉淀池的3-5倍，加速澄清池和脉冲澄清池的2倍。

4）、斜管填料在-20℃～80℃，材质坚韧耐腐蚀、质轻，板面光滑易滑泥，抗老化，使用寿命10年以上。

5.系统描述：（1）澄清区采用斜管进行泥水分离，斜管间距及光滑度满足加入混凝剂后的泥水所分离出的污泥顺利下滑并不会造成堵塞的要求，斜管有足够的机械强度和物理性能避免出现堆积污泥受压后变形下陷。

斜管的设置角度及安装符合有关规范并便于日常冲洗和更换。

（2）斜管制作质量符合CJ35-92标准。

相邻管片以60°倾角交叉布置，为正六边型结构，管孔内切圆直径80mm，管高H=866mm。

（3）填料支架平台标高最大误差不超过10mm。

斜管填料表面标高误差不大于20mm，投运后仍保持。

并不起漂，不下沉，倾斜度不变化。

斜管倾斜方向与水流方向相反，斜管间、斜管同设备池壁间不得留有间隙。

（4）设置在斜管下方的支撑由焊接成一刚性支架，支架能在最不利的承载状况下（即斜管自重与堆积的污泥重量）具有一定的刚度，挠度控制值为1/500的梁跨。

（5）支撑的设置不影响斜管区下部吸泥机的正常运行。

6.技术标准和规范：（1）国外供货设备的制造工艺和材料符合美国机械工程协会(ASME)、美国材料试验协会(ASTM)和美国国家标准研究所(ANSI)所涉及的有关标准或德国DIN标准或其他相当标准。

斜管（板）沉淀池技术说明斜管（板）沉淀池技术说明根据沉淀原理，在一定流量Q 和一定颗粒沉降速度U。

的条件下，沉淀效率E 与池子的平面面积A 成正比，即E=U。

A/Q。

将池子在高度上分成N 个间隔，使池子平面面积加大，沉淀时间缩短，提高沉淀效率。

结合排泥的需要，斜板沉淀池在池子中加入斜板，加大了水池过水面积和湿周，同时减少了水力半径，在同样的水平流速条件下降低了雷诺数，减少了水的紊动，沉淀效果好。

斜管沉淀池是在沉淀池内安装许多间隔较小的平行倾斜管的沉淀池，斜管沉淀池与斜板沉淀池的沉淀原理相同，在水力条件上，斜管比斜板水力半径小，因而雷诺数更低，沉淀效果更显著。

斜管沉淀池池容小，节省占地面积，被国内外众多水厂采用并积累了大量的运行和管理经验。

其问题是维护管理较复杂，斜管斜板需要定期清理和更换。

斜板和斜管沉淀池因沉淀时间短，故在运转中遇到水量、水质变化时应加强注意和管理。

采用此类沉淀池还应注意絮凝的完善和排泥的合理布置等。

（1）斜板沉淀池设计要点①斜板沉淀池水流方向主要有上向流、侧向流及下向流（同向流）三种。

②斜板沉淀池设计颗粒沉降速度μ，液面负荷宜通过试验或参照相似条件下的水厂运行经验确定，设计颗粒沉降速度可采用0.16～0.3mm/s，液面负荷可采用6.0～12m3/（m2·h），低温低浊水宜采用下限值。

③倾角O∶根据斜板材料和颗粒情况而异，一般为了排泥方便常用倾角60°。

④板距P∶即两块斜板间的间距，侧向流斜板P一般采用80～100mm; 单层斜板板长不宜大于1.0m。

⑤板内流速v∶上向流时根据表面负荷计算;侧向流时可参考相当于平流式沉淀池的水平流速，一般为10～20mm/s;下向流时，可根据下向表面负荷计算。

⑥在侧向流斜板的池内，为了防止水流不经斜板部分通过，应设置阻流墙，斜板顶部应高出水面。

⑦为了使水流均匀分配和收集，侧向流斜板沉淀池的进、出口应设置整流墙。

进口处整流墙的开孔率应使过孔流速不大于絮凝池出口流速，以免絮体破碎。
