一、OSI参考模型自下而上：物理层（物理介质，比特流）、数据链路层（网卡、交换机）、网络层（IP协议）、传输层（TCP/UDP协议）、会话层（创建/建立/断开连接）、表示层（翻译，编码，压缩，加密）、应用层（HTTP协议）简化为TCP/IP模型：网络层（物理层、数据链路层、网络层）、传输层，会话层，应用层（表示层，应用层）1.物理层主要设备：中继器、集线器物理层中双绞线的传输距离是有限的，信号会缩减，影响数据的传输。
为了使传输的数据能够准确的传输，中继器是可以放大传输信号，保持原数据的准确。
比如，双绞线的传输距离是100m，而超过100m则信号会衰减在两台pc中间加上一个中继器，则相当于两台pc到中继器的距离均为100m，有助于信号的增强。
集线器和中继器的区别是：中继器只有两个以太网接口，而集线器相当于多个端口的中继器。
知识点：冲突域、广播域冲突域：当两个比特流在同一介质上同时传输就是产生冲突，冲突域是指发送数据给一个单一目标（单播）所影响的范围广播域：发送数据给一个不明确的目标所影响的范围集线器有一个冲突域和一个广播域IP地址：>ping （ping命令所用的协议有ICMP/ARP协议）返回数据说明两者是相通的，可以发送信息当想向发送数据时，发送报文时，将包发送到集线器，集线器将包广播发送给所有连接在集线器上的其他端口，当，发现该包不是发送给他们的，就将拒绝接收，而发现是发送给它时，就做出应答，返回一个应答包，应答包先发到集线器，集线器又进行广播，然后再发送到上。
但是！！数据包向所有的端口发送，不安全，且所有的机器共享带宽，更容易产生拥塞，所以不能用于较大的网络集线器是物理设备，不是智能的，所以不具备学习能力，故每次发送数据只能使用广播的方式。
2.数据链路层功能：完成网络之间相邻结点的可靠传输，通过Mac地址负责主机之间的数据的可靠传输。
物理层传输的是比特流，而数据链路层传输的是帧。
主要设备：网卡、网桥、交换机网卡：网络适配器，连接计算机与网络的硬件设备，整理计算机发往网线的数据，将数据分解成大小的数据包之后向网络上发送Mac地址与IP地址的区别：Mac地址：是厂商烧录在只读存储器上的，出厂厂商的唯一标识，且不可更改IP地址：网络地址，相当于门牌号查看网卡的Mac地址(十六进制)命令：ipconfig /allPysical Address :xx-xx-xx-xx-xx-xx网桥：将两个LAN链接在一起，变成一个LAN,并按Mac地址转发；分割冲突域；例如：如何分割冲突域每个PC机网卡的Mac地址：AA-AA-AA-AA-AA-AA、BB....网桥更具Mac地址学习能力，目标Mac地址转发IP地址：>ping （ping命令所用的协议有ICMP/ARP地址解析协议）过程：第一次发送ICMP数据包到集线器，集线器发给和网桥，网桥接收到数据包后（工作原理是根据原Mac地址（的Mac地址）学习，目标Mac地址（地址）进行转发，Eth0/1端口学到Mac地址），学到地址，网桥把包传输到下一个集线器，集线器会把包发给,，这两个会扔掉不属于它们的包，接收到后会返回数据给集线器，集线器发送给网桥，这时网桥会学到的Mac地址，由于网桥已经记录了的Mac地址，则会直接发送给而不会又进行广播发给和。
图解冲突域、广播域作者张保通网络互连设备可以将网络划分为不同的冲突域、广播域。
但是，由于不同的网络互连设备可能工作在OSI模型的不同层次上。
因此，它们划分冲突域、广播域的效果也就各不相同。
如中继器工作在物理层，网桥和交换机工作在数据链路层，路由器工作在网络层，而网关工作在OSI模型的上三层。
而每一层的网络互连设备要根据不同层次的特点完成各自不同的任务。
下面我们讨论常见的网络互连设备的工作原理以及它们在划分冲突域、广播域时各自的特点。
1、传统以太网操作传统共享式以太网的典型代表是总线型以太网。
在这种类型的以太网中，通信信道只有一个，采用介质共享（介质争用）的访问方法（第1章中介绍的CSMA/CD介质访问方法）。
每个站点在发送数据之前首先要侦听网络是否空闲，如果空闲就发送数据。
否则，继续侦听直到网络空闲。
如果两个站点同时检测到介质空闲并同时发送出一帧数据，则会导致数据帧的冲突，双方的数据帧均被破坏。
这时，两个站点将采用"二进制指数退避"的方法各自等待一段随机的时间再侦听、发送。
在图1中，主机A只是想要发送一个单播数据包给主机B。
但由于传统共享式以太网的广播性质，接入到总线上的所有主机都将收到此单播数据包。
同时，此时如果任何第二方，包括主机B也要发送数据到总线上都将冲突，导致双方数据发送失败。
我们称连接在总线上的所有主机共同构成了一个冲突域。
当主机A发送一个目标是所有主机的广播类型数据包时，总线上的所有主机都要接收该广播数据包，并检查广播数据包的内容，如果需要的话加以进一步的处理。
我们称连接在总线上的所有主机共同构成了一个广播域。
图1传统以太网2、中继器（Repeater）中继器（Repeater）作为一个实际产品出现主要有两个原因：第一，扩展网络距离，将衰减信号经过再生。
第二，实现粗同轴电缆以太网和细同轴电缆以太网的互连。
通过中继器虽然可以延长信号传输的距离、实现两个网段的互连。

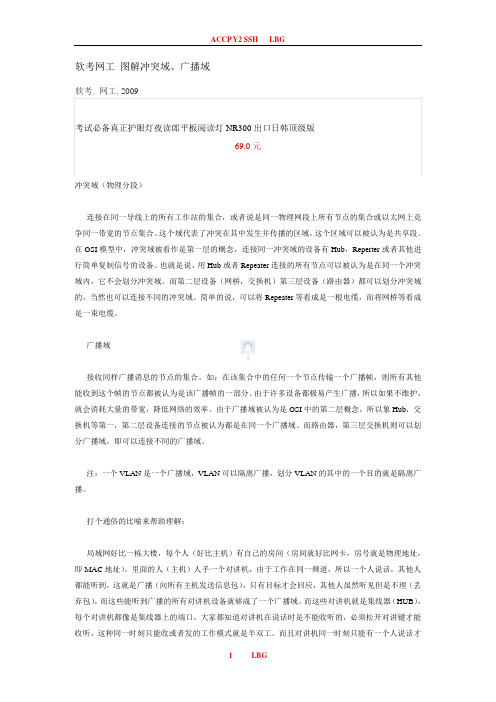

软考网工图解冲突域、广播域软考, 网工, 2009冲突域（物理分段）连接在同一导线上的所有工作站的集合，或者说是同一物理网段上所有节点的集合或以太网上竞争同一带宽的节点集合。
这个域代表了冲突在其中发生并传播的区域，这个区域可以被认为是共享段。
在OSI模型中，冲突域被看作是第一层的概念，连接同一冲突域的设备有Hub，Reperter或者其他进行简单复制信号的设备。
也就是说，用Hub或者Repeater连接的所有节点可以被认为是在同一个冲突域内，它不会划分冲突域。
而第二层设备（网桥，交换机）第三层设备（路由器）都可以划分冲突域的，当然也可以连接不同的冲突域。
简单的说，可以将Repeater等看成是一根电缆，而将网桥等看成是一束电缆。
广播域接收同样广播消息的节点的集合。
如：在该集合中的任何一个节点传输一个广播帧，则所有其他能收到这个帧的节点都被认为是该广播帧的一部分。
由于许多设备都极易产生广播，所以如果不维护，就会消耗大量的带宽，降低网络的效率。
由于广播域被认为是OSI中的第二层概念，所以象Hub，交换机等第一，第二层设备连接的节点被认为都是在同一个广播域。
而路由器，第三层交换机则可以划分广播域，即可以连接不同的广播域。
注：一个VLAN是一个广播域，VLAN可以隔离广播，划分VLAN的其中的一个目的就是隔离广播。
打个通俗的比喻来帮助理解：局域网好比一栋大楼，每个人（好比主机）有自己的房间（房间就好比网卡，房号就是物理地址，即MAC地址），里面的人（主机）人手一个对讲机，由于工作在同一频道，所以一个人说话，其他人都能听到，这就是广播（向所有主机发送信息包），只有目标才会回应，其他人虽然听见但是不理（丢弃包），而这些能听到广播的所有对讲机设备就够成了一个广播域。
而这些对讲机就是集线器（HUB），每个对讲机都像是集线器上的端口，大家都知道对讲机在说话时是不能收听的，必须松开对讲键才能收听，这种同一时刻只能收或者发的工作模式就是半双工。
《冲突图带给我自觉与自省》解析家庭生活中常见的小桥段，却可能是很”烦人”的问题，因为孩子似乎总是在最不合适的时机，跟父母唱反调，让父母左右为难。
例如，带孩子逛百货公司，出门前交代不可吵着要买东西。
可是，玩具的诱惑非常可能破坏一家愉快的心情。
孩子开始提出想要这个玩具，父母说不行。
孩子讨价还价，就这一次买给我。
父母开始不耐烦，出门前不是说好不买东西。
孩子理直气壮，为什么不行买，我的朋友都有这个。
父母觉得很烦，又来这一套，不知觉中板起脸来！本篇故事里的妈妈说，“冲突图带给我自觉与自省”。
她也有类似的桥段及问题，她也快”爆发”了，但是，她及时”转念”，避免了一场不必要的吵闹，和维持亲子间开放的沟通管道。
或许，阅读故事时，你”感到”妈妈只是另外找了个理由来自圆其说，终究还是屈就于孩子的要求。
如果你有这样的”感受”，那么请你想想，你能确定你的认知，总是”真（正确，有效）的”吗？如果你还是坚持自己的想法是”真的”，那么为何有人（包含小孩）会反对”真的”想法呢？因此，是否可以说”这个真的”只适用于”特定的范围”，即是”你所知道的现实”，却不见得适用于他人所知道的现实。
这个故事中的妈妈，在事情发生的那一刻，她进一步区别了”情绪反应”与”当下问题”两部分，而前者可说是”感性”的范畴，后者则属于”理性”。
人的”感性冲动”常常比”理性思考”出现的快，”情绪反应”凌驾于”化解问题”之上，导致一发难以收拾的后果。
因此，她在遭遇孩子又一次”突然”提出的”违反说过之事（建立的常规）”的情况，及时踩住情绪煞车，阻止情绪反应。
接着，她启动理性思考，思考关于当下的处境、现象及问题。
自然地，改变什么（what to change）? 是接下来的第一个问题。
她采用冲突图界定与分析问题。
值得注意的是，首先，面对她自己左右为难，内在的冲突问题。
当她思考清楚自己的目标与需求后，一个解决之道的方针实不难浮现。
如仔细看看这个方针，其实这个想法就是一个存在于知觉中的”普通常识（common sense）”，然而却经常被”情绪”掩埋，或者视而不见。
以太网科技名词定义中文名称：以太网英文名称：Ethernet定义：当前广泛使用，采用共享总线型传输媒体方式的局域网。
所属学科：通信科技（一级学科）；通信网络（二级学科）百科名片以太网(Ethernet)指的是由Xerox公司创建并由Xerox、Intel和DEC公司联合开发的基带局域网规范，是当今现有局域网采用的最通用的通信协议标准。
以太网络使用CSMA/CD(载波监听多路访问及冲突检测)技术，并以10M/S的速率运行在多种类型的电缆上。
以太网与IEEE802·3系列标准相类似。
目录以太网的解释历史以太网的分类和发展一、标准以太网二、快速以太网三、千兆以太网四、万兆以太网拓扑结构总线型星型传输介质CSMA/CD共享介质以太网接口的工作模式以太网的工作原理帧结构冲突/冲突域广播/广播域共享式以太网交换式以太网以太网交换机交换机的操作模式生成树协议网桥路由器的简单介绍虚拟局域网VLAN高速以太网小结网络体系结构以太网的解释以太网(EtherNet)参考图解以太网最早由Xerox（施乐）公司创建，在1980年，DEC、lntel和Xerox三家公司联合开发成为一个标准。
以太网是应用最为广泛的局域网，包括标准的以太网(10Mbit/s)、快速以太网(100Mbit/s)和10G(10Gbit/s)以太网，采用的是CSMA/CD访问控制法，它们都符合IEEE802.3。
IEEE 802.3标准IEEE802.3规定了包括物理层的连线、电信号和介质访问层协议的内容。
以太网是当前应用最普遍的局域网技术。
它很大程度上取代了其他局域网标准，如令牌环、FDDI和ARCNET。
历经100M以太网在上世纪末的飞速发展后，目前千兆以太网甚至10G以太网正在国际组织和领导企业的推动下不断拓展应用范围。
常见的802.3应用为:10M: 10base-T (铜线UTP模式)100M: 100base-TX (铜线UTP模式)100base-FX(光纤线)1000M: 1000base-T(铜线UTP模式)编辑本段历史以太网技术的最初进展来自于施乐帕洛阿尔托研究中心的许多先锋技术项目中的一个。
wds即无线分布式桥接功能为:无线路由器之间通过无线桥接延伸网络覆盖.实用对象：1.多房间家庭，主路由器在A房间或客厅，B房间信号可以，C房间穿墙太多无线连接不上，可以在B房间放置一副路由与主路由桥接，由于副路由仅需供电无需布线，非常实用于装修后的家庭。
2.小区不同楼，相距300米以内（好的无线路由器500米）的不同楼，只要是无阻挡直线可视，即可用无线路由器的WDS功能，将两户的网络共享！结构：主路由A（就是连接宽带的路由）WDS 副路由B，副路由B 可以继续WDS第三个路由C ，依此类推。
WDS桥接技术仅仅在上一级路由开启WDS，扫描连接下一级路由即可。
下一级路由如果不继续桥连第三个路由，本身的wds无需开启，这与老的无线路由器桥接需要互相桥接是不同的，方便了许多！无线路由器实现无线桥接，可以实现远距离传输信号，扩大信号覆盖面，设置成功后信号也很稳定。
同时也是一个有意思的尝试。
大家都认为无线桥接很难设置，成功率不高，不稳定。
其实不然，掌握方法后，很容易成功。
普遍的说法是需要同型号的路由器，这样的确容易成功。
不过不同型号的，只要频段相同也可以设置成功。
我测试过TL-WR641G+和TL-WR340G+，成功稳定进行了无线桥接。
不需要图解就可以说明，一般进行WDS设置连接的朋友都有了一定的路由器知识。
以下是路由器的宽带上网基本设置。
如果你已经可以上网了，就不需要设置了。
第一个路由器是直接和宽带猫连接的，先在IE浏览器地址栏输入192.168.1.1。
初始用户名和密码都是admin。
登录路由器，根据设置向导设置好宽带用户名和密码，上网方式选择ADSL(PPPoE)。
如果你的这台电脑是连接宽带猫的主机，网络参数--MAC地址克隆--克隆MAC地址。
重启路由器即可。
登陆第一个路由器（连接宽带网线的）1）网络参数--LAN口设置-192.168.1.12）DHCP服务器--启用，3）无线参数--输入SSID号，选择频段，选择模式。
冲突域，冲突，广播域，广播冲突域（物理分段）：连接在同一导线上的所有工作站的集合，或者说是同一物理网段上所有节点的集合或以太网上竞争同一带宽的节点集合。
这个域代表了冲突在其中发生并传播的区域，这个区域可以被认为是共享段。
在OSI模型中，冲突域被看作是第一层的概念，连接同一冲突域的设备有Hub，Reperter或者其他进行简单复制信号的设备。
也就是说，用H ub或者Repeater连接的所有节点可以被认为是在同一个冲突域内，它不会划分冲突域。
而第二层设备（网桥，交换机）第三层设备（路由器）都可以划分冲突域的，当然也可以连接不同的冲突域。
简单的说，可以将Repeater等看成是一根电缆，而将网桥等看成是一束电缆。
广播域：接收同样广播消息的节点的集合。
如：在该集合中的任何一个节点传输一个广播帧，则所有其他能收到这个帧的节点都被认为是该广播帧的一部分。
由于许多设备都极易产生广播，所以如果不维护，就会消耗大量的带宽，降低网络的效率。
由于广播域被认为是OSI中的第二层概念，所以象Hub，交换机等第一，第二层设备连接的节点被认为都是在同一个广播域。
而路由器，第三层交换机则可以划分广播域，即可以连接不同的广播域。
注：一个VLAN是一个广播域，VLAN可以隔离广播，划分VLAN的其中的一个目的就是隔离广播。
下面我将这三种网络设备打个通俗的比喻来帮助理解：局域网好比一栋大楼，每个人（好比主机）有自己的房间（房间就好比网卡，房号就是物理地址，即MAC地址），里面的人（主机）人手一个对讲机，由于工作在同一频道，所以一个人说话，其他人都能听到，这就是广播（向所有主机发送信息包），只有目标才会回应，其他人虽然听见但是不理（丢弃包），而这些能听到广播的所有对讲机设备就够成了一个广播域。
而这些对讲机就是集线器（HUB），每个对讲机都像是集线器上的端口，大家都知道对讲机在说话时是不能收听的，必须松开对讲键才能收听，这种同一时刻只能收或者发的工作模式就是半双工。
而且对讲机同一时刻只能有一个人说话才能听清楚，如果两个或者更多的人一起说就会产生冲突，都没法听清楚，所以这就构成了一个冲突域。
广播域(Broadcast domain)：网络中的一组设备的集合。
即同一广播包能到达的所有设备成为一个广播域。
当这些设备中的一个发出一个广播时，所有其他的设备都能接收到这个广播帧。
HUB和SWITCH的所有端口都是在一个广播域里，路由器上的每个端口自成一个广播域。
有一天楼里的人受不了这种低效率的通信了，所以升级了设备，换成每人一个内线电话（交换机SWITCH，每个电话都相当于交换机上的一个端口），每人都有一个内线号码（逻辑地址即IP地址）。
（这里要额外说一下IP地址和MAC地址转译的问题，常见的二层交换机只识别MAC地址，它内置一个MAC地址表，并不断维护和更新它，来确定哪个端口对应那台主机的MAC地址，而我们所用的通信软件都是基于IP的，IP地址和MAC地址的转换工作，就由ARP 地址解析协议来完成。
）在最开始时，没人知道哪个号码对应哪个人，所以要想打电话给某个人得先广播一下：“xxx，你的号码是多少？”“我的号码是xxxx”。
这样你就有了目标的号码，所有的内线号码就是通过这种方式不断加入电话簿中（交换机的MAC地址表），下次可以直接拨到他的分机号码上去而不用广播了。
大家都知道电话是点对点的通信设备，不会影响到其他人，起冲突的只会限制在本地，一个电话号码的线路相当于一个冲突域，只有再串连分机时，分机和主机之间才会有冲突的发生，这个冲突不会影响到外面其他的电话。
而电话号码就像是交换机上的端口号，也就是说交换机上每个端口自成一个冲突域，所以整个大的冲突域被分割成若干的小冲突域了。
而且，电话在接听的同时可以说话，这样的工作模式就是全双工。
这就是交换机比集线器性能更好的原因之一。
图解冲突域、广播域网络互连设备可以将网络划分为不同的冲突域、广播域。
但是，由于不同的网络互连设备可能工作在OSI模型的不同层次上。
因此，它们划分冲突域、广播域的效果也就各不相同。
如中继器工作在物理层，网桥和交换机工作在数据链路层，路由器工作在网络层，而网关工作在OSI模型的上三层。
而每一层的网络互连设备要根据不同层次的特点完成各自不同的任务。
下面我们讨论常见的网络互连设备的工作原理以及它们在划分冲突域、广播域时各自的特点。
1、传统以太网操作传统共享式以太网的典型代表是总线型以太网。
在这种类型的以太网中，通信信道只有一个，采用介质共享（介质争用）的访问方法（第1章中介绍的CSMA/CD 介质访问方法）。
每个站点在发送数据之前首先要侦听网络是否空闲，如果空闲就发送数据。
否则，继续侦听直到网络空闲。
如果两个站点同时检测到介质空闲并同时发送出一帧数据，则会导致数据帧的冲突，双方的数据帧均被破坏。
这时，两个站点将采用"二进制指数退避"的方法各自等待一段随机的时间再侦听、发送。
在图1中，主机A只是想要发送一个单播数据包给主机B。
但由于传统共享式以太网的广播性质，接入到总线上的所有主机都将收到此单播数据包。
同时，此时如果任何第二方，包括主机B也要发送数据到总线上都将冲突，导致双方数据发送失败。
我们称连接在总线上的所有主机共同构成了一个冲突域。
当主机A发送一个目标是所有主机的广播类型数据包时，总线上的所有主机都要接收该广播数据包，并检查广播数据包的内容，如果需要的话加以进一步的处理。
我们称连接在总线上的所有主机共同构成了一个广播域。
图1 传统以太网2、中继器（Repeater）中继器（Repeater）作为一个实际产品出现主要有两个原因：第一，扩展网络距离，将衰减信号经过再生。
第二，实现粗同轴电缆以太网和细同轴电缆以太网的互连。
通过中继器虽然可以延长信号传输的距离、实现两个网段的互连。
但并没有增加网络的可用带宽。
如图2所示，网段1和网段2经过中继器连接后构成了一个单个的冲突域和广播域。
图2 中继器连接的网络3、集线器（HUB）集线器实际上相当于多端口（在本章，我们常用"端口"一词代替"接口"这个术语）的中继器。
集线器通常有8个、16个或24个等数量不等的接口。
集线器同样可以延长网络的通信距离，或连接物理结构不同的网络，但主要还是作为一个主机站点的汇聚点，将连接在集线器上各个接口上的主机联系起来使之可以互相通信。
如图3所示，所有主机都连接到中心节点的集线器上构成一个物理上的星型连接。
但实际上，在集线器内部，各接口都是通过背板总线连接在一起的，在逻辑上仍构成一个共享的总线。
因此，集线器和其所有接口所接的主机共同构成了一个冲突域和一个广播域。
图3 集线器连接的网络4、网桥（Bridge）网桥（Bridge）又称为桥接器。
和中继器类似，传统的网桥只有两个端口，用于连接不同的网段。
和中继器不同的是，网桥具有一定的"智能"性，可以"学习"网络上主机的地址，同时具有信号过滤的功能。
如图4所示，网段1的主机A发给主机B的数据包不会被网桥转发到网段2。
因为，网桥可以识别这是网段1内部的通信数据流。
同样，网段2的主机X发给主机Y的数据包也不会被网桥转发到网段1。
可见，网桥可以将一个冲突域分割为两个。
其中，每个冲突域共享自己的总线信道带宽。
图4 网桥连接的网络但是，如果主机C发送了一个目标是所有主机的广播类型数据包时，网桥要转发这样的数据包。
网桥两侧的两个网段总线上的所有主机都要接收该广播数据包。
因此，网段1和网段2仍属于同一个广播域。
5、交换机（Switch）交换机（Switch）也被称为交换式集线器。
它的出现是为了解决连接在集线器上的所有主机共享可用带宽的缺陷。
交换机是通过为需要通信的两台主机直接建立专用的通信信道来增加可用带宽的。
从这个角度上来讲，交换机相当于多端口网桥。
如图5所示，交换机为主机A和主机B建立一条专用的信道，也为主机C和主机D建立一条专用的信道。
只有当某个接口直接连接了一个集线器，而集线器又连接了多台主机时，交换机上的该接口和集线器上所连的所有主机才可能产生冲突，形成冲突域。
换句话说，交换机上的每个接口都是自己的一个冲突域。
图5 交换机连接的网络但是，交换机同样没有过滤广播通信的功能。
如果交换机收到一个广播数据包后，它会向其所有的端口转发此广播数据包。
因此，交换机和其所有接口所连接的主机共同构成了一个广播域。
我们将使用交换机作为互连设备的局域网称为交换式局域网。
6、路由器（Router）路由器工作在网络层，可以识别网络层的地址-IP地址，有能力过滤第3层的广播消息。
实际上，除非做特殊配置，否则路由器从不转发广播类型的数据包。
因此，路由器的每个端口所连接的网络都独自构成一个广播域。
如图6所示，如果各网段都是共享式局域网，则每网段自己构成一个独立的冲突域。
图6 路由器连接的网络7、网关（Gateway）网关工作在OSI参考模型的高三层，因此，并不使用冲突域、广播域的概念。
网关主要用来进行高层协议之间的转换。
例如，充当LOTUS 1-2-3邮件服务和Microsoft Exchange邮件服务之间的邮件网关。
注意，这里网关的概念完全不同于PC主机以及路由器上配置的默认网关（default gateway）。
