变电站电气设备异常声音的分析与判断

变、电室故障的判断、检查及处理模版一、引言电室故障的判断、检查及处理是维护电力设备正常运行的重要工作。

本文将探讨一种变电室故障的模版，包括故障的判断、检查以及处理方法。

二、故障判断1.故障指示灯亮起或报警器响起在变电室，当故障发生时，通常会安装有故障指示灯或报警器。

一旦这些设备发出信号，即可初步判断存在故障。

2.电力系统异常变化如果观察到电力系统出现异常变化，如电压突然下降、电流异常变化等，也可能是存在故障的表现。

这时需要进一步检查。

三、故障检查1.检查继电器状态继电器是电力系统中的核心控制元件，故障时往往会有相关继电器状态异常的情况。

对继电器进行全面检查，确认其状态是否正常。

2.检查保护装置工作情况保护装置是用于检测故障并保护设备正常运行的重要设备。

对保护装置进行检查，确认其是否正常工作。

可以通过检查保护装置的显示屏或观察保护装置的工作指示灯来判断其状态。

3.检查电力设备的连接情况故障往往与电力设备的连接有关，例如接线松动、设备接地不良等。

对电力设备的连接情况进行仔细检查，确认是否存在异常。

4.检查电力设备的运行状态对电力设备的运行状态进行检查，包括电机的转动情况、设备的温度、噪音等。

异常的运行状态可能是存在故障的表现。

四、故障处理1.排除简单故障首先要排除一些简单的故障，例如松动的接线、断路器跳闸等。

这些故障可以通过简单的操作或重置来解决。

2.寻找故障源如果无法排除简单故障，需进一步寻找故障源。

可以通过分段检查电力设备，逐一排查可能存在的故障部位。

3.修复故障设备或更换故障部件一旦找到故障部位，需进行修复或更换故障设备或部件。

根据故障的具体情况，选择适当的修复方法或更换方案。

4.重新测试和验证在进行故障处理后，需要重新测试和验证修复的设备或部件是否正常工作。

通过仪器的测量和其他相关检查，确保故障彻底解决。

五、结束语通过以上故障判断、检查及处理模版，可以有效指导变电室故障的处理工作。

在实际操作中，需要根据具体情况灵活运用，并结合相关专业知识和经验，以确保电力设备的安全稳定运行。

变、电室故障的判断、检查及处理模版一、故障判断：1. 变电站突然停电或部分停电2. 变电站电压异常（过高或过低）3. 变电站电流异常（过高或过低）4. 异常电气声音（如爆炸声、火花声等）5. 设备过热或冒烟6. 电气设备无法正常开关操作7. 外部输电线路发生意外（如倒塌、断裂等）8. 接地系统出现异常（如接地电阻升高）9. 其他异常情况二、检查步骤：1. 确定自身安全，戴好安全防护装备2. 检查设备运行状态：查看设备面板、指示灯、仪表等是否正常3. 检查电缆线路：检查电缆是否完好，有无破损、接触不良等情况4. 检查开关设备：检查开关机构是否正常动作、接触器是否粘连、触点是否烧焦等5. 检查绝缘：使用绝缘测试仪检测绝缘状况，判断是否存在漏电、击穿等现象6. 检查接地系统：检查接地电阻是否合格，防止接地异常导致的电击等安全问题7. 检查保护装置：检查各种保护装置是否正常运行，如差动保护、过电压保护等8. 检查传感器和信号：检查各种传感器及信号线路，确保传感器接线正确、传感器工作正常9. 测量电压和电流：使用测量仪器测量电压和电流，判断是否存在异常10. 检查并记录其他异常情况三、处理方法：1. 处理设备故障：根据具体故障情况，采取相应的维修措施，如更换损坏的零部件、修复接线等2. 处理电力故障：进行故障恢复操作，如切换备用电源、恢复电网供电等3. 处理安全隐患：如果发现存在严重安全隐患，需要及时采取措施确保人员安全，如疏散人员、隔离危险区域等4. 联系维修人员：如果自己无法解决故障，需要联系专业的维修人员进行处理5. 进行故障记录：记录故障的详细情况、处理方法以及处理结果，作为以后参考和经验总结以上是变电室故障的判断、检查及处理模版，希望对您有所帮助。

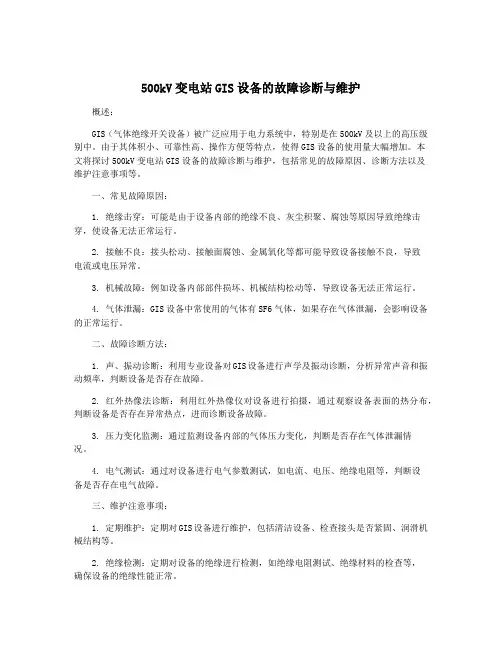

500kV变电站GIS设备的故障诊断与维护概述：GIS（气体绝缘开关设备）被广泛应用于电力系统中，特别是在500kV及以上的高压级别中。

由于其体积小、可靠性高、操作方便等特点，使得GIS设备的使用量大幅增加。

本文将探讨500kV变电站GIS设备的故障诊断与维护，包括常见的故障原因、诊断方法以及维护注意事项等。

一、常见故障原因：1. 绝缘击穿：可能是由于设备内部的绝缘不良、灰尘积聚、腐蚀等原因导致绝缘击穿，使设备无法正常运行。

2. 接触不良：接头松动、接触面腐蚀、金属氧化等都可能导致设备接触不良，导致电流或电压异常。

3. 机械故障：例如设备内部部件损坏、机械结构松动等，导致设备无法正常运行。

4. 气体泄漏：GIS设备中常使用的气体有SF6气体，如果存在气体泄漏，会影响设备的正常运行。

二、故障诊断方法：1. 声、振动诊断：利用专业设备对GIS设备进行声学及振动诊断，分析异常声音和振动频率，判断设备是否存在故障。

2. 红外热像法诊断：利用红外热像仪对设备进行拍摄，通过观察设备表面的热分布，判断设备是否存在异常热点，进而诊断设备故障。

3. 压力变化监测：通过监测设备内部的气体压力变化，判断是否存在气体泄漏情况。

4. 电气测试：通过对设备进行电气参数测试，如电流、电压、绝缘电阻等，判断设备是否存在电气故障。

三、维护注意事项：1. 定期维护：定期对GIS设备进行维护，包括清洁设备、检查接头是否紧固、润滑机械结构等。

2. 绝缘检测：定期对设备的绝缘进行检测，如绝缘电阻测试、绝缘材料的检查等，确保设备的绝缘性能正常。

3. 检测气体泄漏：定期检测GIS设备中的气体泄漏情况，修复泄漏点，确保设备正常运行。

4. 严格操作规程：在操作GIS设备时，严格按照操作规程进行操作，减少人为操作失误导致的故障发生。

结论：500kV变电站GIS设备的故障诊断与维护是确保设备正常运行的关键。

通过采用合适的诊断方法，如声、振动诊断、红外热像法诊断、压力变化监测以及电气测试等，能够及时发现设备故障，并采取相应的维护措施。

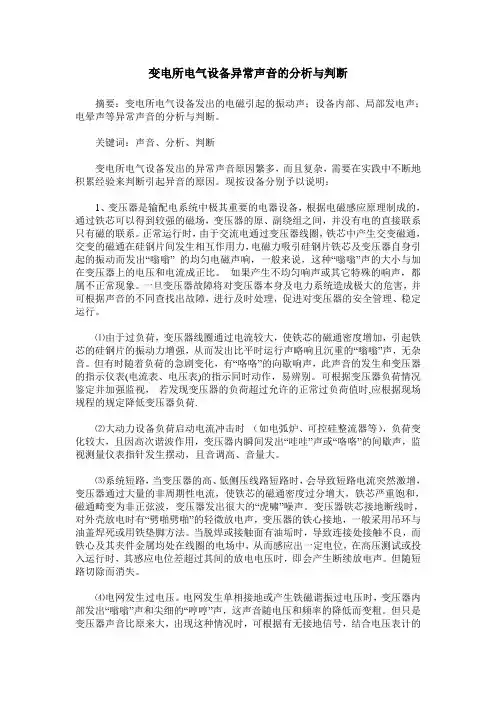

变电站电气设备异常声音的分析与判断l 变压器正常运行时，由于交流电通过变压器线圈，在铁芯里产生周期性的交变磁通，就引起铁芯的振动而发生均匀的“嗡嗡”声.1．1 由于过负荷：变压器线圈电流较大，使铁芯磁通密度增加,引起铁芯硅钢片的振动力增强，从而发出比平时运行略响且略重的“嗡嗡”声.1．2 大动力设备起动：负荷变化较大且因高次谐波作用,变压器内瞬间发出“哇哇”声。

1．3 系统短路：变压器通过大量的非周期电流，使磁通密度过分增大，铁芯严重饱和，变压器发出很大的噪声。

1．4 内部接触不良或有击穿处：变压器发出“吱吱”或“噼啪”的放电声，在变压器内部严重放电时产生气体使瓦斯保护动作.1．5 由于铁磁谐振,变压器内部发出“嗡嗡”声和尖细的“哼哼"声,这声音随电压和频率的升高而变尖细，随电压和频率的降低而变粗。

1．6 变压器套管表面的污秽及大雾、下雨、阴天时，会造成电晕放电而发出“吱吱”声。

2 电压互感器正常运行时应是均匀轻微“嗡嗡”声,异常时则有下列情况：2．l 线路发生单相接地时，因未接地两相电压升高及零序电压产生，使铁芯饱和而发出较大噪声，主要是沉重而高昂的“嗡嗡”声。

2．2 铁磁谐振发出较高的“嗡嗡"声或“哼哼”声,这声音随电压和频率的变化而变化，工频振荡时，三相电压上升很高，使铁芯严重饱和发出很响且严重的“嗡嗡"声。

3 电流互感器二次回路开路，二次线圈产生很高的电势，同时，原线圈磁化力使铁芯磁通密度过度增大，铁芯严重饱和，可能造成过热而烧坏，因磁通密度的增加和磁通的非正弦性使硅钢片振荡力加强,从而发出较大的噪声.4 油断路器正常运行时，断路器不发出任何声响，只有在断路器跳、合闸时才发出响声。

4．1 断路器内部接触不良时，有微弱的电晕放电“吱吱"声,伴随油的发热，但无信号发出。

4．2 套管表面污秽或下雨、雪、大雾和阴天时，套管表面有电晕放电的“吱吱”声。

任何电气设备在运行中，由于受到交变电流的作用,都会发生各种声音和振动.如变压器、电抗器等设备中的励磁电流引起硅钢片磁滞伸缩产生振动发出的声音，旋转电机轴承处产生的机械振动声音，高压带电部位由于电场强度过于集中引起空气游离而产生的电晕放电声等等，这些声音和振动是运行设备所特有的，是表示设备运行状态的一种特征。

变压器内发出声响的判断及处理方法范本1. 引言变压器是电力系统中重要的设备之一，其主要功能是进行电力的变压、变流和隔离。

然而，在运行过程中，有时会出现变压器内发出声响的情况，这可能是由于一些故障或问题引起的。

本文将介绍如何判断变压器内发出声响，并提供处理方法范本。

2. 判断变压器内发出声响的方法2.1 观察声响特征变压器内发出的声响可能有各种特征，如噪音、嗡嗡声、爆炸声等。

通过仔细观察声响的特征，可以初步判断出问题的可能原因。

2.2 检查工作环境变压器周围的工作环境可能对其正常运行产生影响。

可能的因素包括振动、温度、湿度等。

检查是否存在这些影响因素，并根据实际情况判断是否与变压器发出声响有关。

2.3 检查设备连接变压器内部设备连接可能不良或松动，导致电路断开或产生电弧、闪络等现象。

检查变压器内部设备连接状态，排除连接问题可能引起的声响。

2.4 测量电压和电流通过测量变压器的电压和电流，可以判断是否存在过高或过低的情况。

过高的电压或电流可能导致变压器内部出现问题，产生声响。

3. 处理方法范本3.1 检修变压器内部设备连接如果发现变压器内部设备连接松动或不良，应及时检修和紧固，确保连接牢固可靠。

同时，还要检查连接部分是否存在氧化或腐蚀等问题，必要时进行清洗和更换。

3.2 防止过载和短路过载和短路可能导致变压器内部产生电弧、闪络等现象，引发声响。

应合理设计和计算负荷，避免超负荷运行。

同时，安装保护设备，如断路器和保险丝，及时切断故障电路，防止短路发生。

3.3 提高散热效果变压器运行时会产生热量，如果散热效果不好，可能导致设备温度过高，引发声响。

应确保变压器周围空间通风良好，散热设备清洁无阻塞，并采取降温措施，如增加散热片、风扇等。

3.4 定期维护和检修定期维护和检修变压器，对其内部设备进行清洁和润滑。

及时更换老化和损坏的零部件，确保设备的正常运行。

定期进行绝缘测试和温度升高测试，发现异常情况及时处理。

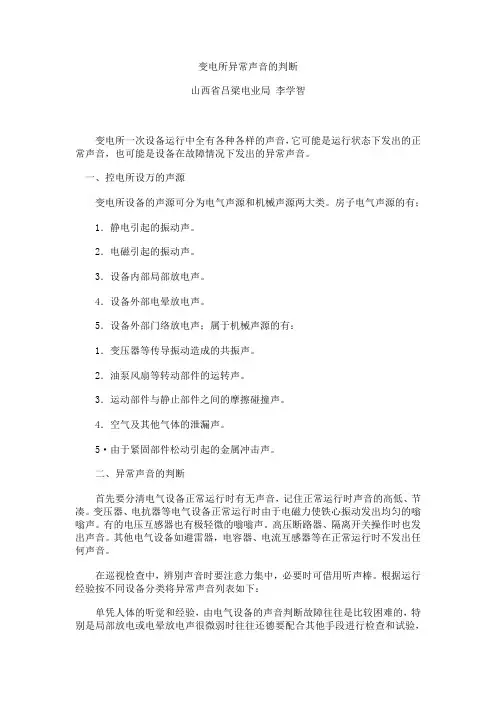

变电所异常声音的判断
山西省吕梁电业局李学智
变电所一次设备运行中全有各种各样的声音，它可能是运行状态下发出的正常声音，也可能是设备在故障情况下发出的异常声音。

一、控电所设万的声源
变电所设备的声源可分为电气声源和机械声源两大类。

房子电气声源的有；
1．静电引起的振动声。

2．电磁引起的振动声。

3．设备内部局部放电声。

4．设备外部电晕放电声。

5．设备外部门络放电声；属于机械声源的有：
1．变压器等传导振动造成的共振声。

2．油泵风扇等转动部件的运转声。

3．运动部件与静止部件之间的摩擦碰撞声。

4．空气及其他气体的泄漏声。

5·由于紧固部件松动引起的金属冲击声。

二、异常声音的判断
首先要分清电气设备正常运行时有无声音，记住正常运行时声音的高低、节凑。

变压器、电抗器等电气设备正常运行时由于电磁力使铁心振动发出均匀的嗡嗡声。

有的电压互感器也有极轻微的嗡嗡声。

高压断路器、隔离开关操作时也发出声音。

其他电气设备如避雷器，电容器、电流互感器等在正常运行时不发出任何声音。

在巡视检查中，辨别声音时要注意力集中，必要时可借用听声棒。

根据运行经验按不同设备分类将异常声音列表如下：
单凭人体的听觉和经验，由电气设备的声音判断故障往往是比较困难的，特别是局部放电或电晕放电声很微弱时往往还德要配合其他手段进行检查和试验，
如绝缘试验、油色谱分析、局部放电检查、超声波检查等。

通过对异常声春的判断可以初步发现和确定故障，以采取相应的防范措施。

电工工作中的常见电器故障排查在电工的日常工作中，经常会遇到各种各样的电器故障。

准确排查和解决这些故障是电工的基本技能之一。

本文将介绍电工工作中常见的电器故障排查方法。

一、电器无法正常启动
当电器无法正常启动时，首先要检查电器是否接通电源，插座是否损坏，电源线是否受损。

如果这些都没有问题，可以进一步检查电器的开关是否正常，是否有漏电等情况。

二、电器发出异常声音
当电器发出异常声音时，可能是电机受损或者轴承出现问题。

电工可以通过拆卸电器外壳，检查电机和轴承是否有异常情况，及时更换损坏部件。

三、电器发出异常气味
如果电器发出异常气味，可能是电路板烧坏或者元器件过热。

电工应该及时切断电源，拆开电器外壳，检查电路板和元器件是否烧坏，及时更换问题部件。

四、电器频繁跳闸
电器频繁跳闸可能是因为过载、短路或漏电等原因。

电工可以通过检查电器的负载情况、断路器和漏电保护器是否正常运行，排除故障原因。

五、电器工作不稳定
当电器工作不稳定时，可能是电压不稳定或者控制电路出现问题。

电工可以通过使用电压表检测电压稳定性，检查控制电路是否受潮或存在短路等问题，及时解决故障。

六、电器漏电
电器漏电是一种常见的安全隐患，可能会造成电器过热、起火等严重后果。

电工可以通过使用绝缘电阻测试仪检测电器绝缘情况，及时找出漏电原因，消除安全隐患。

总结
在电工工作中，准确排查电器故障是至关重要的。

通过本文介绍的常见故障排查方法，电工可以更快更准确地找出故障原因，保障电器的正常运行和使用安全。

希望本文对广大电工同行有所帮助。

电力变压器常见故障分析及处理一、常见故障分析1、内部声音异常正常运行的变压器，会发出均匀的电磁交流声，在变压器运行不正常时,有时会出现声音异常或声音不均匀。

造成该现象的主要原因:变压器过负荷运行时，内部会发出很沉重的声音，在内部零件发生松动的情况下，会有不均匀的强烈噪声发出.假如未夹紧铁芯最外层硅钢片，则会在运行时产生震动，发出噪音。

此外，变压器发出异响还有可能是由于变压器顶盖螺丝松动所致.变压器内部过电压时，会导致铁芯接地线断路，或一二次绕组对外壳闪络，在外壳及铁芯感应出高电压，使变压器内部发出噪音。

假如变压器内部发生击穿或者接触不良，会由于放电而发出吱吱的声音。

若发生短路或接地，将有较大的短路电流出现在变压器绕组中,使其发出大且异常的声音.若设备有可能产生谐波,或将大容量的用电设备接在变压器负载上，则易产生较大的启动电流会使变压器发出异常噪音。

2、瓦斯保护故障一种情况是发生了瓦斯保护信号动作。

瓦斯保护其动作灵敏可靠,变压器内部大部分故障都可被瓦斯保护有效监视。

在瓦斯保护信号动作发生后,即可恢复到正常音响信号,对变压器的运行情况严密监视.一般来讲，有几种原因可以引起瓦斯保护动作：一是在变压器进行滤油或加油时，没有及时排出带入变压器内部的空气，变压器运行时油温升高，逐渐排出内部空气，引发瓦斯保护动作；二是变压器发生穿越性短路，或者由于内部故障产生气体而引发瓦斯保护动作。

当发生瓦斯保护信号动作时，若检查中未发现异常,就要立刻对瓦斯继电器中的气体进行收集，并分析试验。

假如气体不燃烧且无色无味，则可认为变压器内部被空气侵入，这种情况下，变压器是正常运行的，只需立即将瓦斯继电器中的气体放出即可，同时注意观察信号动作时间间隔是否越来越长，直至不久消失。

假如气体是可燃的，则可证明变压器发生了内部故障，应将变压器立刻停止运行，并进行电气试验，查找事故原因，送去检修。

另一种情况是发生了瓦斯保护动作与跳闸。

发生此情况的原因有以下几种：首先是有严重故障发生在变压器内部；此外还有保护装置二次回路发生了故障;假如变压器是大修后或者新近安装投入运行的，有可能因为变压器油中含有的空气过快分离而造成保护动作与跳闸；还有一种原因是由于变压器内的油位下降速度过快而引起。

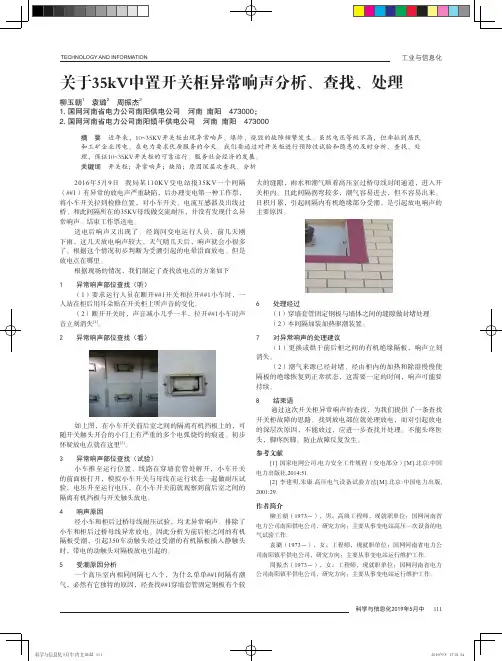

如上图，在小车开关前后室之间的隔离有机挡板上的，可随开关触头开合的小门上有严重的多个电弧烧灼的痕迹。

初步怀疑放电点就在这里[2]。

异常响声部位查找（试验）
小车推至运行位置，线路在穿墙套管处解开，小车开关的前面板打开，模拟小车开关与母线在运行状态一起做耐压试验，电压升至运行电压，在小车开关前就观察到前后室之间的隔离有机挡板与开关触头放电。

响声原因
经小车和柜后过桥母线耐压试验，均无异常响声。

排除了小车和柜后过桥母线异常放电。

因此分析为前后柜之间的有机
）穿墙套管固定钢板与墙体之间的缝隙做封堵处理
）本间隔加装加热驱潮装置。

对异常响声的处理建议
）更换或烘干前后柜之间的有机绝缘隔板，响声立刻
）潮气来源已经封堵、经由柜内的加热和除湿慢慢使隔板的绝缘恢复到正常状态，这需要一定的时间，响声可能要
通过这次开关柜异常响声的查找，为我们提供了一条查找开关柜故障的思路。

找到放电部位就处理放电，而对引起放电。

变压器的响声及处理范本变压器是电力系统中常见的设备，用于改变交流电的电压。

变压器的正常运行是电力系统稳定供电的基础之一。

然而，在变压器的运行过程中，可能会出现一些异常情况，导致变压器产生响声。

为了保证变压器的正常运行，需要及时处理这些异常情况。

本文将介绍变压器的响声及处理方法。

一、变压器的响声及原因1. 响声的原因变压器在正常运行时，通常会产生一些轻微的嗡嗡声，这是由变压器的铁芯振动和电磁力引起的。

然而，当变压器产生异常情况时，响声可能会变得更加明显。

常见的变压器异常情况包括：局部放电、绝缘损坏、电流过载、过热等。

2. 响声的类型变压器的响声可以分为两类：低频响声和高频响声。

低频响声通常表现为低沉的嗡嗡声或杂音，主要由变压器的磁通变化引起。

这种响声一般与变压器的铁芯振动有关，可能是由于铁芯的变形或松动导致的。

高频响声通常表现为尖锐的啸声或呼吸声，主要由变压器的局部放电引起。

局部放电是指在绝缘介质中形成的局部放电现象，可能会产生高频电流和声音。

二、处理变压器响声的方法1. 检查变压器的铁芯当变压器产生低频响声时，首先应检查变压器的铁芯是否正常。

如果铁芯变形或松动，应及时进行修复或更换。

2. 检查绝缘状况当变压器产生高频响声时，可能是由于绝缘损坏导致的局部放电。

因此，应检查变压器的绝缘状况。

如果发现绝缘损坏，应及时进行绝缘修复或绝缘材料更换。

3. 检查负载情况当变压器产生响声时，可能是由于电流过载导致的。

因此，应检查变压器的负载情况，并确保负载在额定范围内。

如果负载过大，应及时减小负载或增加变压器容量。

4. 控制变压器温度变压器的温度过高也可能导致响声的产生。

因此，应采取措施控制变压器的温度。

可以通过增加散热设备、改善通风条件等方式来降低变压器的温度。

5. 定期维护定期维护对于保持变压器的正常运行非常重要。

应制定变压器的维护计划，并按计划进行检查和维护工作。

定期检查变压器的各项指标，如温度、绝缘电阻等，可以及时发现并处理潜在的问题，避免响声的产生。
