S2-4-1-1 瓯江大桥(瓯江段)主桥设计说明

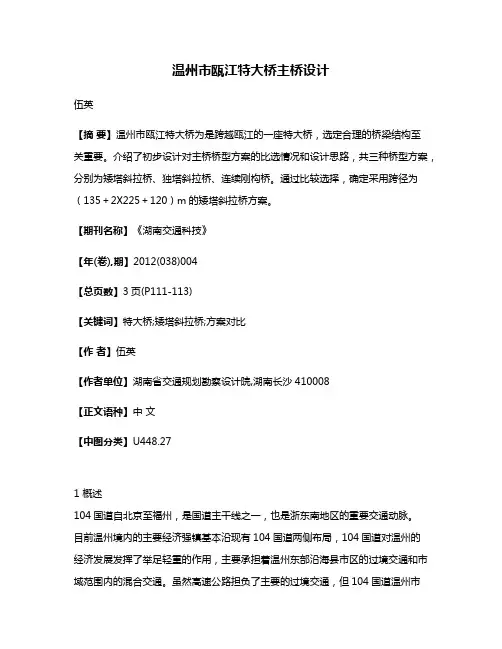

温州市瓯江特大桥主桥设计伍英【摘要】温州市瓯江特大桥为是跨越瓯江的一座特大桥，选定合理的桥梁结构至关重要。

介绍了初步设计对主桥桥型方案的比选情况和设计思路，共三种桥型方案，分别为矮塔斜拉桥、独塔斜拉桥、连续刚构桥。

通过比较选择，确定采用跨径为（135＋2X225＋120）m的矮塔斜拉桥方案。

【期刊名称】《湖南交通科技》【年(卷),期】2012(038)004【总页数】3页(P111-113)【关键词】特大桥;矮塔斜拉桥;方案对比【作者】伍英【作者单位】湖南省交通规划勘察设计院,湖南长沙410008【正文语种】中文【中图分类】U448.271 概述104国道自北京至福州，是国道主干线之一，也是浙东南地区的重要交通动脉。

目前温州境内的主要经济强镇基本沿现有104国道两侧布局，104国道对温州的经济发展发挥了举足轻重的作用，主要承担着温州东部沿海县市区的过境交通和市域范围内的混合交通。

虽然高速公路担负了主要的过境交通，但104国道温州市区至瑞安、平阳方向上的日交通流量仍然高达7万辆，主要担负区间交通，而且目前104国道的布局基本位于温州东侧的沿海区域，部分路段两侧已经严重城镇化，为完善公路网络，提升104国道干线公路的服务水平，急需新建104国道温州过境公路，使高速公路和104国道线自成网络体系，以充分发挥104国道线在区域干线交通网络中的主骨架效能。

瓯江特大桥为104国道温州西过境永嘉张堡至瓯海桐岭段改建工程上的重要节点工程，大桥起于温州市永嘉县礁下，止于仰义乡近瓯江西岸太山山头。

结合两岸的实际景观，当地政府对本桥主桥桥型的设计提出了很高的要求。

2 桥型方案比选2.1 主要设计技术标准1)工程等级:一级公路，特大公路桥梁，兼顾城市功能;2)设计荷载:公路Ⅰ级，人群荷载3.5 kN/m2;3)设计车速:80 km/h;4)设计洪水频率:300 a一遇;5)通航标准:净宽×净高为200 m×21.5 m，最高通航水位h=4.00 m，最低通航水位h=0.00 m(1985年国家高程基准);6)桥面宽度:双向6车道加人非混行道，主桥桥面全宽36.0 m;7)地震动峰值加速度小于0.05 g，反应谱特征周期为 0.35 s。

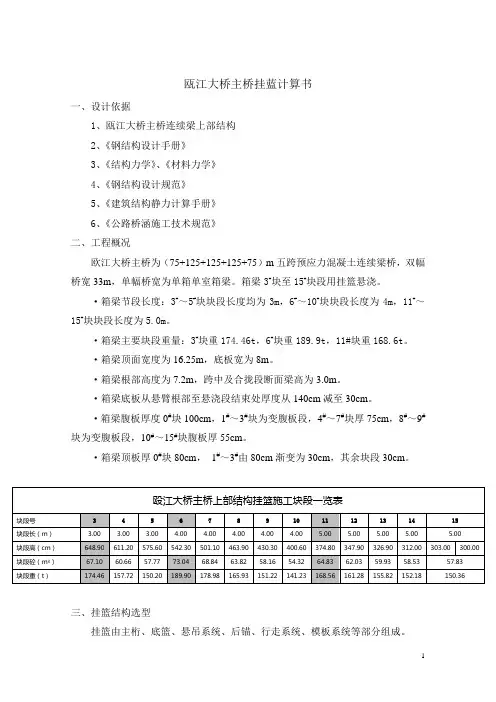

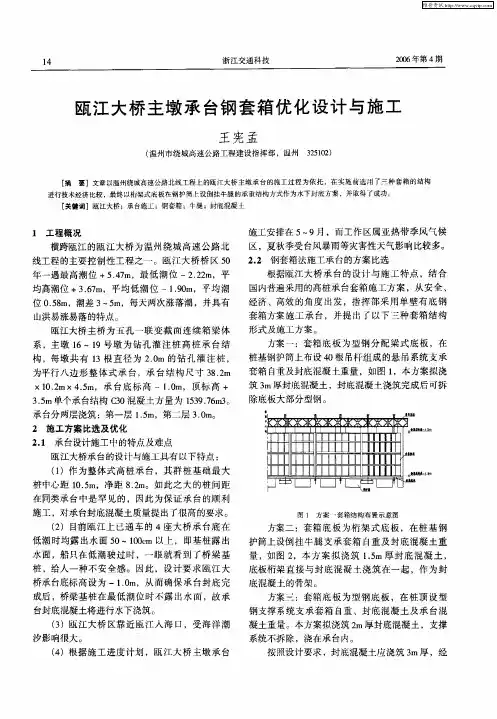

瓯江大桥主桥挂蓝计算书一、设计依据1、瓯江大桥主桥连续梁上部结构2、《钢结构设计手册》3、《结构力学》、《材料力学》4、《钢结构设计规范》5、《建筑结构静力计算手册》6、《公路桥涵施工技术规范》二、工程概况欧江大桥主桥为（75+125+125+125+75）m五跨预应力混凝土连续梁桥，双幅桥宽33m，单幅桥宽为单箱单室箱梁。

箱梁3#块至15#块段用挂篮悬浇。

·箱梁节段长度：3#～5#块块段长度均为3m，6#～10#块块段长度为4m，11#～15#块块段长度为5.0m。

·箱梁主要块段重量：3#块重174.46t，6#块重189.9t，11#块重168.6t。

·箱梁顶面宽度为16.25m，底板宽为8m。

·箱梁根部高度为7.2m，跨中及合拢段断面梁高为3.0m。

·箱梁底板从悬臂根部至悬浇段结束处厚度从140cm减至30cm。

·箱梁腹板厚度0#块100cm，1#～3#块为变腹板段，4#～7#块厚75cm，8#～9#块为变腹板段，10#～15#块腹板厚55cm。

·箱梁顶板厚0#块80cm，1#～3#由80cm渐变为30cm，其余块段30cm。

三、挂篮结构选型挂篮由主桁、底篮、悬吊系统、后锚、行走系统、模板系统等部分组成。

1、主桁：主桁为梯形桁架，由主梁、斜拉带、上弦杆、腹杆组成。

（1）主梁由2根H60型钢加工而成，长1320cm。

（2）斜拉带由24cm宽4cm厚钢板加工而成，端部扩大为34cm，且在两面各加焊2cm厚的钢板。

钢板采用Q345钢。

（3）腹杆由2根[32型钢组成，长432cm，以受压为主。

（4）上弦杆承受拉力，是主桁的重要受力构件。

上弦杆长500cm，由2根[32型钢及2块32×2cm钢板组合而成。

（5）主桁各构件之间均采用销子铰接连接。

（6）为减少挂篮负荷后或行走状态的侧向变形，增加整体稳定性，挂篮两根主梁一道平联，两根上弦杆之间设两道平联，平联是由槽钢和角钢焊接而成的刚性桁架。

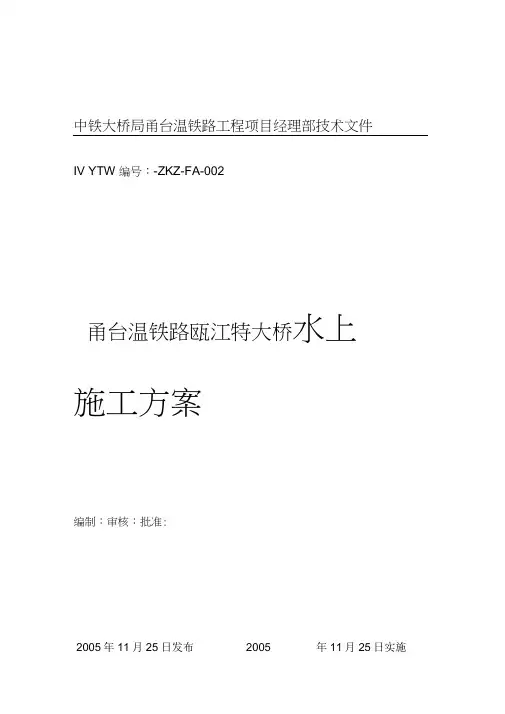

中铁大桥局甬台温铁路工程项目经理部技术文件IV YTW 编号：-ZKZ-FA-002甬台温铁路瓯江特大桥水上施工方案编制：审核：批准:2005年11月25日发布2005 年11月25日实施中铁大桥局五公司甬台温铁路工程项目经理部发布水上施工方案编制依据一、上报的《实施性施工组织设计》1、-113甬温施图(桥)甬台温铁路新建工程施工图、2)客运专线铁路桥涵工程施工指南(TZ213-20053、铁建设行标准(暂涵工程施工质量验收客4、运专线铁路桥[2005]160号)铁路混凝土工程施工质量验收补充标准5、TB10401.1-2003(术规程工程施工安全技6、铁路)TB10401.2-2003)(TB10424-20037、铁路混凝土与砌体工程施工质量验收标准本项目部现有人员、设备配备情况及其熟练程度8工程概况二、里程桩号宁波,6244.34米瓯江特大桥中心里程DK262+058.93,全长XX 24+3温州台尾DK258+936.76QK265+181.1 (。

跨度组成为1台尾X 24+50X 32+2XXX 32+1X 24+22X 32+124+10连续梁32+(48+80+48)+4 XX 32+1 连32+(48+80+48)续梁+4 梁X32+(70+3120+70)连续+51X个5其中有共计24,178个桥墩,XXX连续梁24+(32+48+32)+124+1032+2墩处于河滩86#〜71#个桥台。

水上施工的墩位2个承台，171扩大基础，内，87#墩~101#墩在河道中。

桥址江面宽1310米，最大水深20米左右；3/s。

航道要求通航2.40m/s,设计流量29996m设计水位5.93m, 设计流速1000吨海轮。

三、水上主要临时设施施工㈠、便道施工瓯江特大桥水中墩施工前，从滩地上的71〜82#墩下游侧修建330米长6米宽的施工便道，路面中心线与桥中线的距离为19.4米，82#墩位置建造一个钢管桩挡土墙桥台。

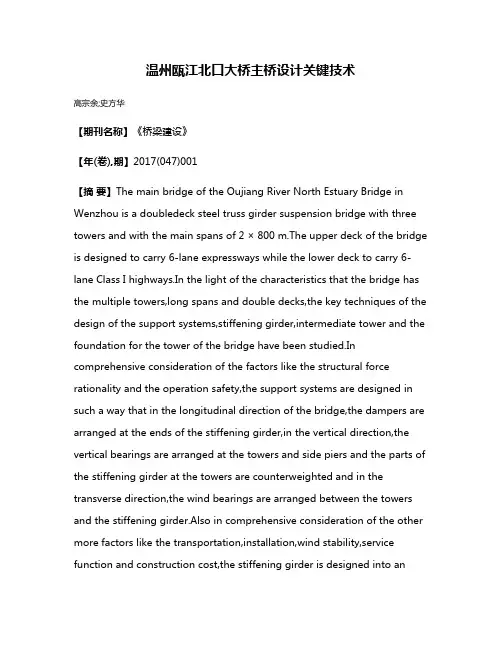

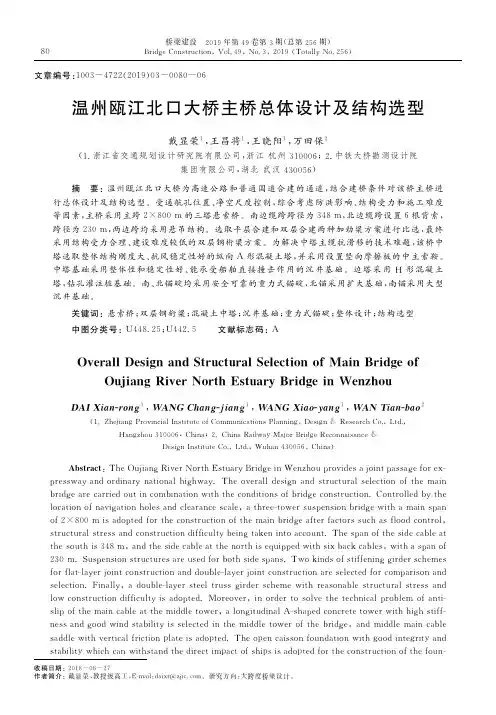

温州瓯江北口大桥主桥设计关键技术高宗余;史方华【期刊名称】《桥梁建设》【年(卷),期】2017(047)001【摘要】The main bridge of the Oujiang River North Estuary Bridge in Wenzhou is a doubledeck steel truss girder suspension bridge with three towers and with the main spans of 2 × 800 m.The upper deck of the bridge is designed to carry 6-lane expressways while the lower deck to carry 6-lane Class I highways.In the light of the characteristics that the bridge has the multiple towers,long spans and double decks,the key techniques of the design of the support systems,stiffening girder,intermediate tower and the foundation for the tower of the bridge have been studied.In comprehensive consideration of the factors like the structural force rationality and the operation safety,the support systems are designed in such a way that in the longitudinal direction of the bridge,the dampers are arranged at the ends of the stiffening girder,in the vertical direction,the vertical bearings are arranged at the towers and side piers and the parts of the stiffening girder at the towers are counterweighted and in the transverse direction,the wind bearings are arranged between the towers and the stiffening girder.Also in comprehensive consideration of the other more factors like the transportation,installation,wind stability,service function and construction cost,the stiffening girder is designed into anintegral steel truss girder that the orthotropic steel deck plates and the main truss are composited and the four spans of the whole main bridge are made continuous.To save the construction cost and minimize the future maintenance work load,the intermediate tower is designed as an A-shape reinforced concrete structure in the longitudinal direction and in the intermediate tower saddle trough,the multiple rows of the vertical partition plates are arranged so that the frictional forces among the main cable steel wires and the saddle trough can be improved and the anti-slip safety of the main cables will be guaranteed.To improve the structural stiffness and reduce the cost,the large open caisson foundation that has strong collision resistance capacity is designed for the intermediate tower.%温州瓯江北口大桥主桥为主跨2×800 m的三塔双层桥面钢桁梁悬索桥,上层通行6车道高速公路,下层通行6车道一级公路.针对该桥多塔、大跨、双层桥面的特点,对其支承体系、加劲梁、中塔及其基础设计关键技术进行研究.基于结构受力合理性以及运营安全等因素,该桥支承体系采用纵向在加劲梁梁端设置阻尼器;竖向在桥塔及边墩处设置竖向支座,并对桥塔处进行压重;横向在加劲梁与塔柱间设置抗风支座.综合考虑运输及安装、抗风稳定性、使用功能及经济性等因素,加劲梁采用正交异性钢桥面板与主桁结合的整体式钢桁梁,全桥4跨连续.为节省造价、降低后期维养工作量,中塔采用纵向A形钢筋混凝土结构,在中塔主缆鞍槽中设置多道竖向隔板,以提高主缆钢丝与鞍槽间的摩擦力,保证主缆抗滑移安全.为提高结构刚度、降低造价,中塔基础采用防撞能力强的大型沉井基础.【总页数】5页(P1-5)【作者】高宗余;史方华【作者单位】中铁大桥勘测设计院集团有限公司,湖北武汉430056;浙江省交通规划设计研究院,浙江杭州310006【正文语种】中文【中图分类】U448.25;U442.5【相关文献】1.沌口长江公路大桥主桥设计关键技术 [J], 冯鹏程;付坤;陈毅明2.温州瓯江北口大桥主桥总体设计及结构选型 [J], 戴显荣;王昌将;王晓阳;万田保3.温州瓯江北口大桥中塔沉井基础设计 [J], 别业山;舒思利;万田保4.温州瓯江北口大桥基于BIM技术的深化设计应用 [J], 付常谊5.温州瓯江北口大桥中塔钢沉井水中精准接高施工技术 [J], 张田湉;姜少波因版权原因，仅展示原文概要，查看原文内容请购买。

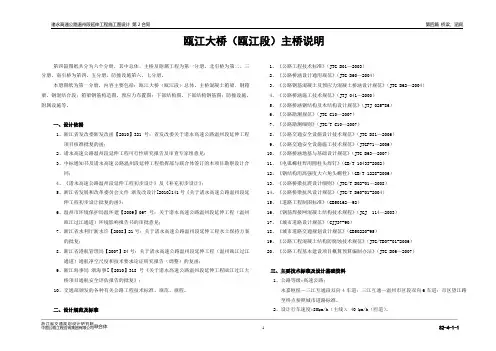

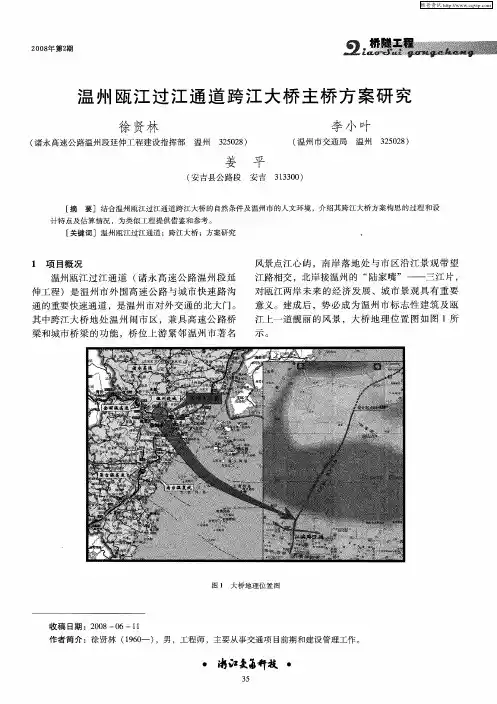

瓯江大桥（瓯江段）主桥说明第四篇图纸共分为六个分册，其中总体、主桥及附属工程为第一分册，北引桥为第二、三分册，南引桥为第四、五分册，防撞设施第六、七分册。

本册图纸为第一分册，内容主要包括：瓯江大桥（瓯江段）总体、主桥混凝土箱梁、钢箱梁、钢混结合段；箱梁钢筋构造图、预应力布置图；下部结构图、下部结构钢筋图；防撞设施、附属设施等。

一、设计依据1、浙江省发改委浙发改函【2010】321号：省发改委关于诸永高速公路温州段延伸工程项目核准批复的函；2、诸永高速公路温州段延伸工程可行性研究报告及审查专家组意见；3、中标通知书及诸永高速公路温州段延伸工程指挥部与联合体签订的本项目勘察设计合同；4、《诸永高速公路温州段延伸工程初步设计》及《补充初步设计》；5、浙江省发展和改革委员会文件浙发改设计[2010]141号《关于诸永高速公路温州段延伸工程初步设计批复的函》；6、温州市环境保护局温环建【2009】067号：关于诸永高速公路温州段延伸工程（温州瓯江过江通道）环境影响报告书的审批意见；7、浙江省水利厅浙水许【2008】21号：关于诸永高速公路温州段延伸工程水土保持方案的批复；8、浙江省港航管理局【2007】84号：关于诸永高速公路温州段延伸工程（温州瓯江过江通道）通航净空尺度和技术要求论证研究报告（调整）的复函；9、浙江海事局浙海事[【2010】318号《关于诸永高速公路温州段延伸工程瓯江过江大桥项目通航安全评估报告的批复》；10、交通部颁发的各种有关公路工程技术标准、规范、规程。

二、设计规范及标准1、《公路工程技术标准》（JTG B01—2003）2、《公路桥涵设计通用规范》（JTG D60—2004）3、《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62—2004）4、《公路桥涵施工技术规范》（JTJ 041—2000）5、《公路桥涵钢结构及木结构设计规范》（JTJ 025-86）6、《公路勘测规范》（JTG C10—2007）7、《公路勘测细则》（JTG/T C10—2007）8、《公路交通安全设施设计技术规范》（JTG D81—2006）9、《公路交通安全设施施工技术规范》（JTGF71—2006）10、《公路桥涵地基与基础设计规范》（JTG D63—2007）11、《电弧螺柱焊用圆柱头焊钉》（GB/T 10433-2002）12、《钢结构用高强度大六角头螺栓》（GB/T 1228-2006）13、《公路桥梁抗震设计细则》（JTG/T B02-01—2008）14、《公路桥梁抗风设计规范》（JTG/T D60-01-2004）15、《道路工程制图标准》（GB50162—92）16、《钢筋焊接网混凝土结构技术规程》（JGJ 114—2003）17、《城市道路设计规范》（CJJ37-90）18、《城市道路交通规划设计规范》（GB50220-95）19、《公路工程混凝土结构防腐蚀技术规范》（JTG/TB07-01-2006）20、《公路工程基本建设项目概算预算编制办法》（JTG B06—2007）三、主要技术标准及设计基础资料1、公路等级:高速公路；永嘉枢纽—三江互通段双向4车道；三江互通—温州市区段双向6车道；市区望江路至终点参照城市道路标准。

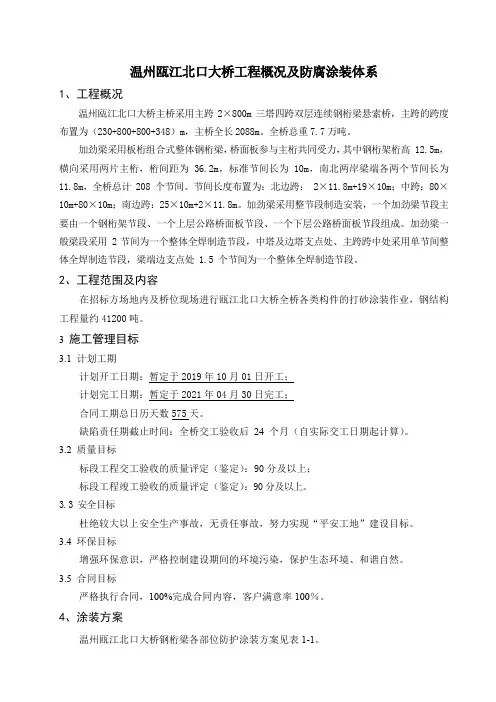

温州瓯江北口大桥工程概况及防腐涂装体系1、工程概况温州瓯江北口大桥主桥采用主跨2×800m三塔四跨双层连续钢桁梁悬索桥，主跨的跨度布置为（230+800+800+348）m，主桥全长2088m。

全桥总重7.7万吨。

加劲梁采用板桁组合式整体钢桁梁，桥面板参与主桁共同受力，其中钢桁架桁高 12.5m，横向采用两片主桁，桁间距为 36.2m，标准节间长为 10m，南北两岸梁端各两个节间长为11.8m，全桥总计 208 个节间。

节间长度布置为：北边跨： 2×11.8m+19×10m；中跨：80×10m+80×10m；南边跨：25×10m+2×11.8m。

加劲梁采用整节段制造安装，一个加劲梁节段主要由一个钢桁架节段、一个上层公路桥面板节段、一个下层公路桥面板节段组成。

加劲梁一般梁段采用 2节间为一个整体全焊制造节段，中塔及边塔支点处、主跨跨中处采用单节间整体全焊制造节段，梁端边支点处 1.5 个节间为一个整体全焊制造节段。

2、工程范围及内容在招标方场地内及桥位现场进行瓯江北口大桥全桥各类构件的打砂涂装作业，钢结构工程量约41200吨。

3 施工管理目标3.1 计划工期计划开工日期：暂定于2019年10月01日开工；计划完工日期：暂定于2021年04月30日完工；合同工期总日历天数575天。

缺陷责任期截止时间：全桥交工验收后24 个月（自实际交工日期起计算）。

3.2 质量目标标段工程交工验收的质量评定（鉴定）：90分及以上；标段工程竣工验收的质量评定（鉴定）：90分及以上。

3.3 安全目标杜绝较大以上安全生产事故，无责任事故，努力实现“平安工地”建设目标。

3.4 环保目标增强环保意识，严格控制建设期间的环境污染，保护生态环境、和谐自然。

3.5 合同目标严格执行合同，100%完成合同内容，客户满意率100％。

4、涂装方案温州瓯江北口大桥钢桁梁各部位防护涂装方案见表1-1。

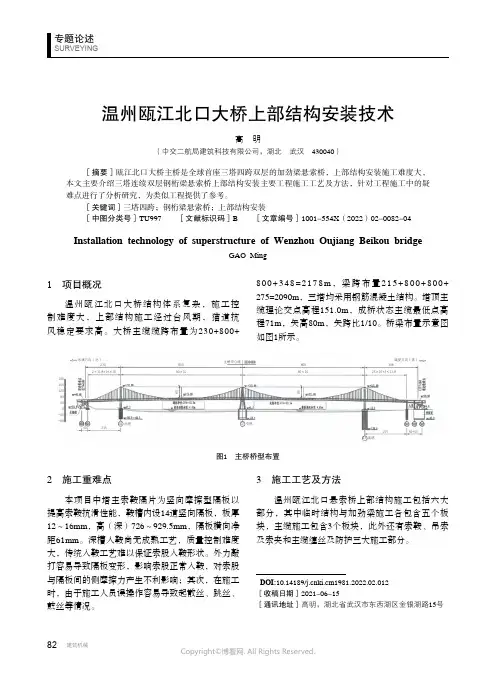

温州瓯江北口大桥上部结构安装技术高 明（中交二航局建筑科技有限公司，湖北 武汉 430040）［摘要］瓯江北口大桥主桥是全球首座三塔四跨双层的加劲梁悬索桥，上部结构安装施工难度大，本文主要介绍三塔连续双层钢桁梁悬索桥上部结构安装主要工程施工工艺及方法，针对工程施工中的疑难点进行了分析研究，为类似工程提供了参考。

［关键词］三塔四跨；钢桁梁悬索桥；上部结构安装［中图分类号］TU997 ［文献标识码］B ［文章编号］1001-554X （2022）02-0082-04Installation technology of superstructure of Wenzhou Oujiang Beikou bridgeGAO Ming1 项目概况温州瓯江北口大桥结构体系复杂，施工控制难度大，上部结构施工经过台风期，猫道抗风稳定要求高。

大桥主缆缆跨布置为230+800+800+348=2178m ，梁跨布置215+800+800+ 275=2090m ，三塔均采用钢筋混凝土结构。

塔顶主缆理论交点高程151.0m ，成桥状态主缆最低点高程71m ，矢高80m ，矢跨比1/10。

桥梁布置示意图如图1所示。

乐清方向（北）2302154018016012080400-40-802×11.8+19×10瑞安方向（南）25×10+2×11.827550+5080×1080×108008008080348主桥中心线中塔02南塔03北塔01图1 主桥桥型布置2 施工重难点本项目中塔主索鞍隔片为竖向摩擦型隔板以提高索鞍抗滑性能，鞍槽内设14道竖向隔板，板厚12～16mm ，高（深）726～929.5mm ，隔板横向净距61mm 。

深槽入鞍尚无成熟工艺，质量控制难度大，传统入鞍工艺难以保证索股入鞍形状。

外力敲打容易导致隔板变形，影响索股正常入鞍，对索股与隔板间的侧摩擦力产生不利影响；其次，在施工时，由于施工人员误操作容易导致起散丝、跳丝、鼓丝等情况。

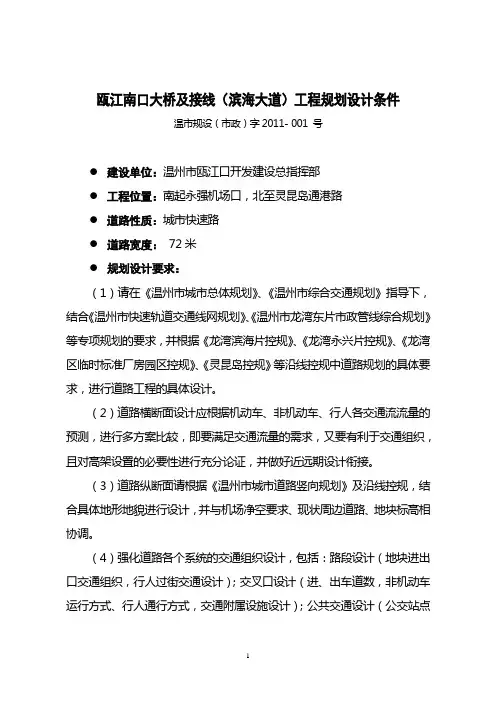

瓯江南口大桥及接线（滨海大道）工程规划设计条件温市规设（市政）字2011- 001 号●建设单位：温州市瓯江口开发建设总指挥部●工程位置：南起永强机场口，北至灵昆岛通港路●道路性质：城市快速路●道路宽度： 72米●规划设计要求：（1）请在《温州市城市总体规划》、《温州市综合交通规划》指导下，结合《温州市快速轨道交通线网规划》、《温州市龙湾东片市政管线综合规划》等专项规划的要求，并根据《龙湾滨海片控规》、《龙湾永兴片控规》、《龙湾区临时标准厂房园区控规》、《灵昆岛控规》等沿线控规中道路规划的具体要求，进行道路工程的具体设计。
