显微镜、望远镜的区分
知识·解读
一、原理
1、显微镜
用显微镜观察物体时,要将被观察物体放在物镜一倍焦距和二倍焦距之间,经过物镜得到一个倒立、放大的实像,实像的位置在目镜一倍焦距内,再经其放大,最后得到比原物体放大许多倍的虚像。该虚像和物体比较是倒立的,为便于观察,需将物体倒放。
2、望远镜
天文望远镜距离被观察物体(如天体)很远,物体和物镜的距离远大于物镜的二倍焦距,经过物镜成一倒立、缩进小的实像,其作用相当于将被观察物体移近,再经目镜将得到的实像放大,最后得到的虚像比原物体小得多,该虚像和物体比较是倒立的。

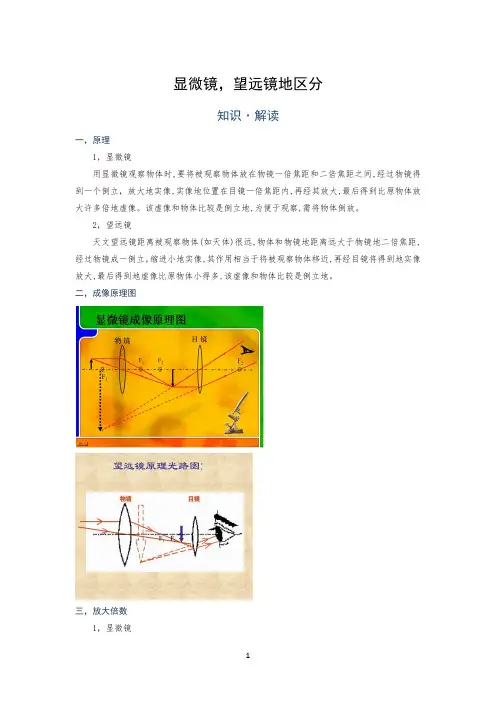

二、成像原理图
三、放大倍数
1、显微镜
①显微镜的放大倍数等于物镜和放大倍数和目镜的放大倍数的乘积。
②显微镜的放大倍数是指长和宽的倍数。③物镜、目镜的焦距越短,放大率越高。
2、望远镜
一般用目镜视角与物镜入射角之比作为望远镜放大倍数的标示,通常用物镜焦距与目镜焦
距之比计算,表示望远镜视角的放大程度。例如,放大倍数为10倍的望远镜,指的是能将
1度视角的目标放大为10度。
典例·解读
例1、使用显微镜时,被观察物体离物镜的距离()
A.小于焦距 B.等于2倍焦距
C.小于2倍焦距,大于1倍焦距 D.大于2倍焦距
【答案】C
【解析】显微镜的物镜和目镜都是凸透镜,物镜焦距短,目镜焦距长,所以放在载物台上的物体在物镜的一倍焦距和二倍焦距之间,通过物镜成倒立放大的实像,这个实像位于目镜的焦点之内,通过目镜成放大的虚像.
例2、通过显微镜和天文望远镜(天文望远镜目镜是短焦距的凸透镜,物镜是长焦距的凸透镜)观察物体时,你注意过像的正倒吗?如果还没注意过,请你通过实际观察,然后做出
判断.以下说法中正确的是 ( )
A、用显微镜观察时像是正立的,用天文望远镜观察时像是倒立的
B、用显微镜观察时像是正立的,用天文望远镜观察时像是正立的
C、用显微镜观察时像是倒立的,用天文望远镜观察时像是正立的
D、用显微镜观察时像是倒立的,用天文望远镜观察时像是倒立的
【答案】D
【解析】显微镜的物镜相当于投影仪,成倒立放大的实像;目镜相当于放大镜,将投影仪成的像再次放大,故成倒立放大的虚像。望远镜的物镜相当于照相机,成倒立缩小的实像,目镜也相当于放大镜,将照相机成的像再次放大。
培优·训练
1、用显微镜观察物体时,若在显微镜下观察到的物像在视野右下方,要想将物像置于视野
正中央,应将装片移向()
A、右上方
B、右下方
C、左上方
D、左下方
2、下列关于显微镜和望远镜的说法正确的是()
A、天文望远镜能看见遥远的星体,是因为星体上的光线通过望远镜后所成的像比星体本
身大得多
B、显微镜可以将来自物体的光线经过两次放大后成一个倒立、放大的虚像
C、望远镜可以用一组凹透镜和凹透镜组合而成
D、显微镜可以用一组凸透镜和一组凹面镜组合而成
3、从显微镜的结构图中的光路图可以看出()
A、目镜的焦距比较长,物镜的焦距比较短
B、目镜的焦距比较短,物镜的焦距比
较长
C、目镜和物镜的焦距一样长
D、对目镜和物镜焦距的长度没有
明确的要求
4、小明在用显微镜时,物镜和目镜的成像情况是()
A、物镜成放大的实像,目镜成放大的虚像
B、目镜成放大的实像,物镜成放大的
虚像
C、物镜成放大的虚像,目镜成放大的虚像
D、以上说法都不对
5、以下是显微镜和望远镜原理示意图,下面是关于它们的二次成像的说法:①显微镜先成
放大的实像,再成放大的虚像;②显微镜先成缩小的实像,再成放大的虚像;③望远镜先成放大的实像,再成放大的虚像;④望远镜先成缩小的实像,再成放大的虚像.上述说法中正确的是()
A、①③
B、②④
C、①④
D、②③
6、上生物实验课时,小刚发现他所用的显微镜是目镜、物镜上分别标有5倍和10倍字样,
则他所用显微镜的放大倍数为()
A、5倍
B、10倍
C、15倍
D、50倍
7、对下列四幅图阐述不正确
...的是()
A、甲图:近视眼成像在视网膜前,用凹透镜矫正
B、乙图:远视眼成像在视网膜后,用凹透镜矫正
C、丙图:显微镜的目镜相当于放大镜,物镜相当于投影仪的镜头
D、丁图:天文望远镜的目镜相当于放大镜,物镜相当于照相机的镜头
8、平面镜水平放置且镜面朝上,在镜面上方竖直放置一凸透镜,在凸透镜左侧主光轴上两
倍焦距处有一点光源S,关于点光源在该光具组中成像情况的判断,正确的是()A.两个实像,两个虚像 B.两个实像,一个虚像
C.一个实像,两个虚像 D.一个实像,三个虚像
显微镜、望远镜的区分
例1、【答案】C
【解析】显微镜的物镜和目镜都是凸透镜,物镜焦距短,目镜焦距长,所以放在载物台上的物体在物镜的一倍焦距和二倍焦距之间,通过物镜成倒立放大的实像,这个实像位于目镜的焦点之内,通过目镜成放大的虚像.
例2、【答案】D
【解析】显微镜的物镜相当于投影仪,成倒立放大的实像;目镜相当于放大镜,将投影仪成的像再次放大,故成倒立放大的虚像。望远镜的物镜相当于照相机,成倒立缩小的实像,目镜也相当于放大镜,将照相机成的像再次放大。
培优·训练
1B 2B 3A 4A 5C 6D 7B
8A
【解析】(1)凸透镜成像规律: u>2f,成倒立、缩小的实像,应用于照相机和摄像机. 2f >u>f,成倒立、放大的实像,应用于幻灯机和投影仪. u=f,光线平行射出,既不成实像,也不成虚像. u<f,成正立、放大的虚像,应用于放大镜和老花镜.(2)平面镜成像的特点:虚像,物像等大,物像等距,物像连线与镜面垂直.(1)首先可以确定点光源S在凸透镜右侧两倍焦距处可以成一个等大、倒立的实像,这个实像又可以通过平面镜成一个虚像;(2)点光源S通过平面镜可以成一个虚像,形成的这个的虚像又可以通过凸透镜在第一次成的实像上再成一个等大的实像.因此会出现两个实像,两个虚像.故选A.
