5-5 显微镜和望远镜 课件(共31张PPT)
课堂讲解
例2：【解析】显微镜包括物镜和目镜，物镜相当于投影仪成倒立的放大的实像 ，目镜相当于放大镜成正立的放大的虚像。A中显微镜使用相同的光圈，（a） 放大倍数小，可视范围大，也就是有光的面积比（b）大，所以比较亮，故该选 项说法正确；B中（a）放大倍数小，看到的面积大，（b）中看到的只是（a） 中的一部分，故该选项说法不正确；C中无论玻片往右移还是往左移，（a）和 （b）观察到的影像都是一样的，故该选项说法不正确；D中影像是否模糊，有 多方面因素，换成（b）后放大倍数过小，未必清晰，故该选项说法不正确。
我们的宇宙中拥有上千亿个星系，银河系只是这上千亿个星系中的一 个。银河系异常巨大，一束光穿越银河系需要10万年的时间。太阳不 过是银河系中几千亿颗恒星中的一员。太阳周围有水星、金星、地球、 火星、木星、土星、天王星、海王星等行星绕它运行，地球在离太阳 比较近的第三条轨道上。此外，还有若干其他天体绕太阳转动。
课堂讲解
知识点2：显微镜 1.结构： （3）载物台：承载被观察的物体。 （4）反光镜：用来反射光线，增加光的强度，便于观察物体。
课堂讲解
知识点2：显微镜 2.显微镜的工作原理 （1）被观察物体反射出的光经过物镜后成一个放大的实像， 道理就像投影仪的镜头成像一样；目镜的作用则像一个普通的 放大镜，把这个像再放大一次，经过两次放大作用，我们就可 以看到肉眼看不到的物体了。
课堂讲解
知识点1：望远镜 例 1：下列说法正确的是（ A ）
A. 所有的望远镜的物镜都是由凸透镜组成的 B. 所有的望远镜的物镜都是由凹透镜组成的 C. 望远镜的物镜既可以用凸透镜，也可以用凹透镜 D. 显微镜的物镜既可以用凸透镜，也可以用凹透镜
课堂讲解
例1：【解析】望远镜是一种利用透镜观测遥远物体的光学仪器，伽利略望远 镜的物镜是凸透镜，目镜是凹透镜，开普勒望远镜：目镜、物镜都是凸透镜， 物镜都是由凸透镜组成，但目镜既可以用凸透镜，也可以用凹透镜；显微镜 的目镜、物镜都是凸透镜。
显微镜和望远镜PPT课件
2.显微镜 物镜: 成倒立的放大的实像 相 当于投影仪
目镜: 将物镜所成的像再放大
相当于放大镜
问：显微镜看到的像是倒立还是正立？
二、望远镜
• 开普勒望远镜
反射望远镜
望远镜的结构
望远镜：两个 凸透镜组成。
望远镜 ：
目镜：靠近眼睛的凸透镜。 物镜：靠近被观测物体的凸透镜。
天文望远镜的物镜的直径很大，能够会 zj home 聚更多的光，使得所成的像更明亮。
课堂练习
望远镜物镜的作用是使远处的物体在焦 点附近成 ( 实 ) 像（填“虚”或“实”） 缩小的 这个像是 ( )（填“放大的”或“缩 照相机 小的”），道理就像 ( ) 的镜头成像 放大镜 一样，目镜的作用则像一个 ( )用来 把这个像放大。
显微镜和望远镜
复习:凸透镜成像规律
u>2f
2f F F 2f F
照相机 投影仪
f<u<2f
2f
F
2f
F
u<f
使用哪些方法？
靠近眼睛 目镜： 的凸透镜。 显微镜 ： 物镜： 靠近物体
的凸透镜。 * 物镜和目镜都由 凸透镜组成。
光路图说明:
物镜 目镜
2f1 F1 O1 F1 F2 O2 F2
显微镜
望远镜
把物镜成的 实像，放大 成虚像
课堂练习
显微镜镜筒两端各有一组（凸透镜 ），靠 近眼睛的叫（ 目镜 ），靠近被观察物体的 是（ 物镜 ）. 用显微镜观察物体时，物镜对物体所成 的像是一个放大的 ( 实 ) 像（填“虚”或 “实”），道理就像投影仪 ( ) 的镜头成像 放大镜 一样，目镜的作用则像一个 ( )再次对 这个像成放大的虚像 ( ) （填“虚像”或 “实像”）.
《显微镜和望远镜》精品课件ppt
显微镜用途
显微镜在科学研究和教育领域广泛应用，可用于观察细胞、细菌、微生物等 微小物体，帮助人们了解它们的结构和特性。
望远镜的定义和用途
望远镜定义
望远镜是一种用于观察远处物体的光学仪器。
望远镜用途
望远镜主要用于天文学、气象学、军事侦察等领域，帮助人们观察遥远的星体、 行星、宇宙景象等。
显微镜和望远镜的历史与发展
显微镜的维护与保养
01
02
03
保持清洁
经常使用柔软的干布擦拭 显微镜表面，避免灰尘和 污垢影响观察效果和使用 寿命。
避免碰撞
使用时避免显微镜受到碰 撞或摔落，以免损坏显微 镜的部件或影响其精度和 使用寿命。
正确存放
在不使用时，应将显微镜 放置在干燥、通风、避免 阳光直射的地方，以免影 响其性能和使用寿命。
技术发展
随着材料科学和制造技术的进步，显微镜和望远镜的性能也在不断提升。现代显微镜和望 远镜已经采用了许多先进的技术，如数字成像、自动对焦、防抖等，使得观察更加准确和 方便。
02
显微镜的构造与使用
显微镜的构造
目镜
靠近观察者的一端，通常为透明或半透明 的塑料材质，用于将物镜成像后的图像进 一步放大，以便观察者观察。
文化传承
望远镜可以用于观察文物和历史遗 迹，对文化遗产保护和研究有重要 作用。
显微镜和望远镜在科学研究和教育中的重要性
科学研究
显微镜和望远镜都是科学研究的重要工具，可以深入探究自 然现象和社会问题，推动科技进步和发展。
教育
显微镜和望远镜可以帮助学生更好地理解科学知识，提高他 们的实践能力和科学素养。
03
调节放大倍数
望远镜的放大倍数可以通过目镜组的放大倍数来调节。通过旋转目镜
显微镜在科学研究和教育领域广泛应用，可用于观察细胞、细菌、微生物等 微小物体，帮助人们了解它们的结构和特性。
望远镜的定义和用途
望远镜定义
望远镜是一种用于观察远处物体的光学仪器。
望远镜用途
望远镜主要用于天文学、气象学、军事侦察等领域，帮助人们观察遥远的星体、 行星、宇宙景象等。
显微镜和望远镜的历史与发展
显微镜的维护与保养
01
02
03
保持清洁
经常使用柔软的干布擦拭 显微镜表面，避免灰尘和 污垢影响观察效果和使用 寿命。
避免碰撞
使用时避免显微镜受到碰 撞或摔落，以免损坏显微 镜的部件或影响其精度和 使用寿命。
正确存放
在不使用时，应将显微镜 放置在干燥、通风、避免 阳光直射的地方，以免影 响其性能和使用寿命。
技术发展
随着材料科学和制造技术的进步，显微镜和望远镜的性能也在不断提升。现代显微镜和望 远镜已经采用了许多先进的技术，如数字成像、自动对焦、防抖等，使得观察更加准确和 方便。
02
显微镜的构造与使用
显微镜的构造
目镜
靠近观察者的一端，通常为透明或半透明 的塑料材质，用于将物镜成像后的图像进 一步放大，以便观察者观察。
文化传承
望远镜可以用于观察文物和历史遗 迹，对文化遗产保护和研究有重要 作用。
显微镜和望远镜在科学研究和教育中的重要性
科学研究
显微镜和望远镜都是科学研究的重要工具，可以深入探究自 然现象和社会问题，推动科技进步和发展。
教育
显微镜和望远镜可以帮助学生更好地理解科学知识，提高他 们的实践能力和科学素养。
03
调节放大倍数
望远镜的放大倍数可以通过目镜组的放大倍数来调节。通过旋转目镜
显微镜和望远镜ppt27 人教版优质课件优质课件
望远镜的发展： 伽利略望远镜 早期的伽利略望远镜
数码望远镜
开普勒望远镜 开普勒空间望远镜
全球最大的单镜面光学望远镜
数字式巡天望远镜 欧洲xmm空间望远镜
2、显微镜:
a、目镜是凸透镜，物镜也是凸透镜
b、显微镜与开普勒望远镜的区别:
显微镜的物镜的焦距很短，目镜的焦距很长； 开普勒望远镜物镜的焦距长，目镜的焦距短
提问： 如果将两个焦距不同的凸透镜和凹透镜
或两个凸透镜组合在一起，那么透过透镜可 看到一个怎样的像 ？
猜想： 凸透镜和凹透镜的组合：
凸透镜和凸透镜的组合：
活动：通过两个透镜观察物体 注意观察透过两个透镜观察到的物体
的像是倒立的还是正立的？是放大的还是 缩小的？在观察的过程中适当调节透镜之 间的距离。 目镜：靠近眼睛的透镜
开普勒望远镜成像原理：当远处的物体在物镜 的两倍焦距以外时，物体成一个倒立缩小的实像， 调节目镜与物镜的距离，使缩小的实像在目镜的一 倍焦距内，经过目镜可看到一个倒立放大的虚像， 从而能看到远处的物体
显微镜成像原理：当近处的物体在物镜的一倍焦距 和两倍焦距以间时，物体成一个倒立放大的实像，调 节目镜与物镜的距离，使放大的实像在目镜的一倍焦 距内，经过目镜可看到一个倒立放大的虚像，从而能 看清很微小的物体
显微镜的发展：
早期的显微镜
教学用生物显微镜
金相显微镜
实 体 显 微 镜
手 术 显 微 镜
三
维
视
频
显
扫描探针显微镜
微
镜
透
扫
射
描
电
电
子
子
显
显
微
微
镜
镜
7 、只有你的未来，才能挥霍我的现在;只有我的最爱，给我最致命的伤害。 15 、如果你希望成功，当以恒心为良友，以经验为参谋，以当心为兄弟，以希望为哨兵。 16 、请不要为自己相貌或者身高过分担心和自卑。人是动物，但是区别于动物。先天条件并不是阻挡你好好生活的借口。人的心灵远胜于相貌，请相信这点。如果有人以相貌取人，那么你也没 必要太在意。因为他们压根没有看到你的价值所在，人家是凡夫俗子罢了。
显微镜和望远镜ppt17 人教版1优质课件优质课件
14 、人生没有不可逾越的天堑，只要一步步走过去，前方就是幸福的彼岸。 4 、人生会遇到很多障碍，这些障碍就像阻挡我们的布帘子，我们要勇敢地掀起它。
像是
倒立放大 的 虚 像。
问： 哪些组合可清晰地观察到远处的景物？
（1）和（2）两个组合
1、望远镜：由目镜和物镜组成
（1）伽利略望远镜：目镜是凹透镜， 物镜是凸透镜
可看到一个正立放大的虚像
（2）开普勒望远镜：目镜是凸透镜， 物镜也是凸透镜，但物镜的焦距长，目 镜的焦距短。
可看到一个倒立放大的虚像
第五章 透镜及其应用
第五节 显微镜与望远镜
复习：
1、凸透镜的成像规律
物距 u
像的性质
像距 v
u>2f 倒立、缩小的实像 2f>v>f u=2f 倒立、等大的实像 v=2f
2f>u>f 倒立、放大的实像
v>2f
u<f 正立、放大的虚像
/
u=f
不能成像
2、凹透镜始终成一个 正立、缩小 的 虚 像
提问： 如果将两个焦距不同的凸透镜和凹透镜
（1）以f =7.5cm的凹透镜作为目镜， 以f =30cm的凸透镜作为物镜，可看到 的像是 正立放大 的 虚 像。
（2）以f =5cm的凸透镜作为目镜，以 f =30cm的凸透镜作为物镜，可看到的 像是 倒立放大 的 虚 像。
（3）以f =30cm的凸透镜作为目镜，
以f =5cm的凸透镜作为物镜，可看到的
望远镜的发展： 伽利略望远镜 早期的伽利略望远镜
开普勒望远镜 开普勒空间望远镜
数字式巡天望远镜 欧洲xmm空间望远镜
2、显微镜:
a、目镜是凸透镜，物镜也是凸透镜
像是
倒立放大 的 虚 像。
问： 哪些组合可清晰地观察到远处的景物？
（1）和（2）两个组合
1、望远镜：由目镜和物镜组成
（1）伽利略望远镜：目镜是凹透镜， 物镜是凸透镜
可看到一个正立放大的虚像
（2）开普勒望远镜：目镜是凸透镜， 物镜也是凸透镜，但物镜的焦距长，目 镜的焦距短。
可看到一个倒立放大的虚像
第五章 透镜及其应用
第五节 显微镜与望远镜
复习：
1、凸透镜的成像规律
物距 u
像的性质
像距 v
u>2f 倒立、缩小的实像 2f>v>f u=2f 倒立、等大的实像 v=2f
2f>u>f 倒立、放大的实像
v>2f
u<f 正立、放大的虚像
/
u=f
不能成像
2、凹透镜始终成一个 正立、缩小 的 虚 像
提问： 如果将两个焦距不同的凸透镜和凹透镜
（1）以f =7.5cm的凹透镜作为目镜， 以f =30cm的凸透镜作为物镜，可看到 的像是 正立放大 的 虚 像。
（2）以f =5cm的凸透镜作为目镜，以 f =30cm的凸透镜作为物镜，可看到的 像是 倒立放大 的 虚 像。
（3）以f =30cm的凸透镜作为目镜，
以f =5cm的凸透镜作为物镜，可看到的
望远镜的发展： 伽利略望远镜 早期的伽利略望远镜
开普勒望远镜 开普勒空间望远镜
数字式巡天望远镜 欧洲xmm空间望远镜
2、显微镜:
a、目镜是凸透镜，物镜也是凸透镜
显微镜和望远镜ppt28 人教版优质课件优质课件
原来，我们能不能看清一个物体， 它对我们的眼睛所成“视角”的大小十 分重要。
讲授新课
3.视角 从眼睛的光心向观察物体的两端所引的两条
直线的夹角。
视角
物体对眼睛所成视角的大小不仅和物体本 身的大小有关，还和物体到眼睛的距离有关。
讲授新课
视角大
a
视角小
a
距离相等时，大物体的视角大，小物体的视角小。
讲授新课
随堂练习
3、望远镜物镜的作用是使远处的物体在焦点附近 成__实___像（填“虚”或“实”），这个像是 __缩__小__的____ （填“放大的”或“缩小的”），道理 就像___照__相__机___的镜头成像一样，目镜的作用则像 一个__放__大__镜____用来把这个像放大。
4、物体对眼睛所成视角的大小不仅和 物体本身的 大小有关，还和 物体到眼睛的距离 有关系。
目镜
第一次：倒立、缩小、实像 第二次：“正立”、放大、虚像
讲授新课
2.望远镜的原理
目镜的作用（相当于放大镜）
把物镜成的实像，再一次
放大成虚像。 物镜的作用（相当于照相机）
使被观察的物体成一个
倒立、缩小、实像。
讲授新课
思考
物体距离物镜很远，它的像却离物镜很近， 这样的像应该是缩小的，为什么用望远镜观察物 体时会感到像被放大了？
随堂练习
5、小明在用显微镜时，物镜和目镜的成像情况是
（ D）
A、物镜成放大的虚像，目镜成放大的虚像 B、物镜成放大的实像，目镜成放大的实像 C、物镜成放大的虚像，目镜成放大的实像 D、物镜成放大的实像，目镜成放大的虚像
17 、当你周围都是米的时候，你很安逸;当有一天米缸见底，才发现想跳出去已无能为力。有一种陷阱，名叫安逸!别在最能吃苦的年纪选择安逸!没有危机!是最大的危机!自己不上进，危机无处不 在吞噬你的理想和灵魂，混下去很容易，混上去太难了! 9 、我决不相信，任何先天的或后天的才能，可以无需坚定的长期若干的品质而得到成功。 2 、人生就是一个历程，我们既要追求结果的成功，更要注重过程的精彩。 18 、成功就是坚韧不拔，直到成功，靠的都是强烈的成功欲望!“，by松下幸之助。---我可以说我接触过无数成功人士。凡是大成之人，都有这种坚韧不拔的好胜心和成功欲望。钱对他们来说只是 竞争过程中的一小部分，真正吸引他们的还是成功以及其带来的满足感和影响力! 14 、人生没有不可逾越的天堑，只要一步步走过去，前方就是幸福的彼岸。 8 、每朵花都有盛开的理由。 18 、不要装大，对于装大的人，最好的办法就是，捡块砖头，悄悄跟上去，一下子从背后放倒他。 7 、居善地，心善渊，与善仁，言善信，政善治，事善能，动善时。夫唯不争，故无尤。 1 、一个能从别人的观念来看事情，能了解别人心灵活动的人永远不必为自己的前途担心。 8 、智慧本身就隐藏在我们的脑海中，消除惰性，敢于超越自己的人，会使自己的智慧充分显现，使自己获得最后的成功。 2 、赢家总有一个计划，输家总有一个借口。 19 、青春是盛开的鲜花，用它艳丽的花瓣铺就人生的道路;青春是美妙的乐章，用它跳跃的音符谱写人生的旋律;青春是翱翔的雄鹰，用它矫健的翅膀搏击广阔的天宇;青春是奔腾的河流，用它倒海 的气势冲垮陈旧的桎梏。
讲授新课
3.视角 从眼睛的光心向观察物体的两端所引的两条
直线的夹角。
视角
物体对眼睛所成视角的大小不仅和物体本 身的大小有关，还和物体到眼睛的距离有关。
讲授新课
视角大
a
视角小
a
距离相等时，大物体的视角大，小物体的视角小。
讲授新课
随堂练习
3、望远镜物镜的作用是使远处的物体在焦点附近 成__实___像（填“虚”或“实”），这个像是 __缩__小__的____ （填“放大的”或“缩小的”），道理 就像___照__相__机___的镜头成像一样，目镜的作用则像 一个__放__大__镜____用来把这个像放大。
4、物体对眼睛所成视角的大小不仅和 物体本身的 大小有关，还和 物体到眼睛的距离 有关系。
目镜
第一次：倒立、缩小、实像 第二次：“正立”、放大、虚像
讲授新课
2.望远镜的原理
目镜的作用（相当于放大镜）
把物镜成的实像，再一次
放大成虚像。 物镜的作用（相当于照相机）
使被观察的物体成一个
倒立、缩小、实像。
讲授新课
思考
物体距离物镜很远，它的像却离物镜很近， 这样的像应该是缩小的，为什么用望远镜观察物 体时会感到像被放大了？
随堂练习
5、小明在用显微镜时，物镜和目镜的成像情况是
（ D）
A、物镜成放大的虚像，目镜成放大的虚像 B、物镜成放大的实像，目镜成放大的实像 C、物镜成放大的虚像，目镜成放大的实像 D、物镜成放大的实像，目镜成放大的虚像
17 、当你周围都是米的时候，你很安逸;当有一天米缸见底，才发现想跳出去已无能为力。有一种陷阱，名叫安逸!别在最能吃苦的年纪选择安逸!没有危机!是最大的危机!自己不上进，危机无处不 在吞噬你的理想和灵魂，混下去很容易，混上去太难了! 9 、我决不相信，任何先天的或后天的才能，可以无需坚定的长期若干的品质而得到成功。 2 、人生就是一个历程，我们既要追求结果的成功，更要注重过程的精彩。 18 、成功就是坚韧不拔，直到成功，靠的都是强烈的成功欲望!“，by松下幸之助。---我可以说我接触过无数成功人士。凡是大成之人，都有这种坚韧不拔的好胜心和成功欲望。钱对他们来说只是 竞争过程中的一小部分，真正吸引他们的还是成功以及其带来的满足感和影响力! 14 、人生没有不可逾越的天堑，只要一步步走过去，前方就是幸福的彼岸。 8 、每朵花都有盛开的理由。 18 、不要装大，对于装大的人，最好的办法就是，捡块砖头，悄悄跟上去，一下子从背后放倒他。 7 、居善地，心善渊，与善仁，言善信，政善治，事善能，动善时。夫唯不争，故无尤。 1 、一个能从别人的观念来看事情，能了解别人心灵活动的人永远不必为自己的前途担心。 8 、智慧本身就隐藏在我们的脑海中，消除惰性，敢于超越自己的人，会使自己的智慧充分显现，使自己获得最后的成功。 2 、赢家总有一个计划，输家总有一个借口。 19 、青春是盛开的鲜花，用它艳丽的花瓣铺就人生的道路;青春是美妙的乐章，用它跳跃的音符谱写人生的旋律;青春是翱翔的雄鹰，用它矫健的翅膀搏击广阔的天宇;青春是奔腾的河流，用它倒海 的气势冲垮陈旧的桎梏。
《显微镜和望远镜》PPT课件
望远镜的物镜所 成的像虽然比原来的 物体小，但它离我们 的眼睛很近，再加上 目镜的放大作用，视 角就可以变得很大。
另外，望远镜的物镜的直径 很大，能够会聚更多的光，使得 所成的像更加明亮。
凹面镜会聚 光线
除了凸透镜外，天文望远镜也常用凹面镜做物镜。
连接中考
例 如图表示一种光学仪器的原理，图中L1是物镜，L2是目镜。这 种仪器是__望__远__镜___（填“望远镜” 或“显微镜”），目镜的作用相当 于__放__大__镜__（填“放大镜”或“投 影仪”）。
（2）如图甲中，透过这个小水滴，应该能成一个与原来方向相反的、放大
了的箭头（如果不是这样，需要调整水滴与“箭头”间的距离，或者改变 水滴的直径），这是通过小水滴所成的一个____实____（选填“虚”或 “实”）像；
（3）如图甲中，透过这个小水滴，如果看到一个与原来方向相同的、放大 的箭头，不调整与箭头间的距离，把水珠变_____厚___（选填“厚”或
显微镜的结构和成像原理
的点
结击
构图
目镜：靠近眼睛的透镜。
和片
成演 像示
物镜：靠近被观察物
原显
体的透镜。
理微
镜
每组透镜的作用
都相当于一个凸透镜。
类别
目镜
成像特点 正立、虚像
放大
物镜
倒立、实像
相当于
放大镜
投影仪
焦距
物镜焦距较小，放大倍数较大，目镜焦距 较大，放大倍数较小，在使用时二者不能 互换。
显微镜放大倍数=物镜放大倍数×目镜放大倍数。
知知识识点点22 望远镜
点
击
图
片
演
示 望
这种望远镜的基本构成：
远 镜
显微镜和望远镜ppt18 人教版优秀课件
5.5显微镜和望远镜
显 微 镜 的 构 造
显微镜的成像原理
物镜的作用
使被观察的物体成一个倒立的放大 的实像。与投影仪成像原理一致。
目镜的作用
把物镜成的实像，再一次放大成虚像。 与放大镜成像原理一致。
显微镜的发展历程
光学显微镜
发明者：詹森（13岁）荷兰
光学显微镜可把物体放大1500倍，分辨的最小极限达0.2微米。
使远处的 物体在焦 点附近成 倒立的缩 小的实像
把物镜成 的实像， 再一次放 大成虚像
把物镜成的 实像，放大 成虚像
10.拥有梦想只是一种智力，实现梦想才是一种能力。 12、时间的步伐有三种：未来姗姗来迟，现在像箭一样飞逝，过往永远静立不动。 83.做前，可以环视四周；做时，你只能或者最好沿着以脚为起点的射线向前。 98.太阳有时也失约，黑夜却每天必来。 15、做一个平静的人，做一个善良的人，人与人相交，若是懂得，何必多言，人如果能抛弃偏执，丢下无谓的烦忧，哪怕一片树叶，一朵小花，都能发现它的美，只要用心，生活中的美和喜悦便 会不请自来。
课堂练习
➢望远镜物镜的作用是使远处的物体在焦 点附近成( 实)像（填“虚”或“实”）这 个像是( 缩小的 )（填“放大的”或“缩小 的”），道理就像( 照相机)的镜头成像一样， 目镜的作用则像一个( )放用大来镜把这个像 放大。
小 结:你学会了什么?
物镜的作用 目镜的作用
➢显微镜 ➢望远镜
使被观察 的物体成 一个倒立 的放大的 实像
1、 距地球两千八百万光年的宽边帽星系
2、 被命名为蚂蚁星云的Mz3
3、 被称为爱斯基摩星云的NGC 2392
4、 猫眼星云
5
、 距 地 球 八 千 光 年 的 沙 漏 星 云
显 微 镜 的 构 造
显微镜的成像原理
物镜的作用
使被观察的物体成一个倒立的放大 的实像。与投影仪成像原理一致。
目镜的作用
把物镜成的实像，再一次放大成虚像。 与放大镜成像原理一致。
显微镜的发展历程
光学显微镜
发明者：詹森（13岁）荷兰
光学显微镜可把物体放大1500倍，分辨的最小极限达0.2微米。
使远处的 物体在焦 点附近成 倒立的缩 小的实像
把物镜成 的实像， 再一次放 大成虚像
把物镜成的 实像，放大 成虚像
10.拥有梦想只是一种智力，实现梦想才是一种能力。 12、时间的步伐有三种：未来姗姗来迟，现在像箭一样飞逝，过往永远静立不动。 83.做前，可以环视四周；做时，你只能或者最好沿着以脚为起点的射线向前。 98.太阳有时也失约，黑夜却每天必来。 15、做一个平静的人，做一个善良的人，人与人相交，若是懂得，何必多言，人如果能抛弃偏执，丢下无谓的烦忧，哪怕一片树叶，一朵小花，都能发现它的美，只要用心，生活中的美和喜悦便 会不请自来。
课堂练习
➢望远镜物镜的作用是使远处的物体在焦 点附近成( 实)像（填“虚”或“实”）这 个像是( 缩小的 )（填“放大的”或“缩小 的”），道理就像( 照相机)的镜头成像一样， 目镜的作用则像一个( )放用大来镜把这个像 放大。
小 结:你学会了什么?
物镜的作用 目镜的作用
➢显微镜 ➢望远镜
使被观察 的物体成 一个倒立 的放大的 实像
1、 距地球两千八百万光年的宽边帽星系
2、 被命名为蚂蚁星云的Mz3
3、 被称为爱斯基摩星云的NGC 2392
4、 猫眼星云
5
、 距 地 球 八 千 光 年 的 沙 漏 星 云
人教版物理八上：5.5 显微镜和望远镜 课件 (共22张PPT)
的凸透镜叫物镜。
一．
1.显微镜主要有哪几部分组成？什么是物 镜，什么是目镜？由原理图分析显微镜的物 镜焦距比目镜的焦距 （填“长”或”短”)， 反光镜是什么镜？它的作用是什么？
2.物体放在了什么地方，经过物镜后成什 么像？ 它与生活中的哪种透镜相似？
3.物体经过目镜后成什么像，它与生活中 的哪种透镜相似?
B. 物镜成像原理与照相机镜头成像原理相似
C. 物镜成像原理与投影仪镜头成像原理相似
D. 目镜成像原理与投影仪镜头成像原理相似
19
针对训练
10.小明爸爸给他买了一架望远镜，通过观察他发现这架望远镜由两组凸透镜组成。通过查资料他知道 了靠近被观察物体的叫物镜，靠近眼睛的叫目镜，物镜的作用好像一架（ ）
5.5 显微镜和望远镜
显微镜和望远镜
你是否看过木星的照片?你是否想过，若能飞近土星环，那 是—件多么令人兴奋的事!你可能想不到，1600年以前没有任 何人看到过木星和土星环。直到1609年，望远镜发明后才使地 球人看见了那些天体。
木星
土星环
1．显微镜镜筒的两端各有一组透镜，每组透镜的作用都相
当于一个凸镜，靠近眼睛的凸透镜叫做 ，靠近被观察物体
的凸透镜叫 。物镜的作用相当于
，目镜的作用相当
于
。
2．望远镜也有两组凸透镜，
的凸透镜叫目镜，
的凸透镜叫物镜。
1．显微镜镜筒的两端各有一组透镜，每组透镜的作用都相 当于一个凸镜，靠近眼睛的凸透镜叫做 目镜，靠近被观察物体 的凸透镜叫 物镜 。物镜的作用相当于投影仪，目镜的作用相当 于放大镜 。
2．望远镜也有两组凸透镜， 靠近眼睛 的凸透镜叫目镜，靠近被观测物体
A.投影仪
B.放大镜
C.照相机
一．
1.显微镜主要有哪几部分组成？什么是物 镜，什么是目镜？由原理图分析显微镜的物 镜焦距比目镜的焦距 （填“长”或”短”)， 反光镜是什么镜？它的作用是什么？
2.物体放在了什么地方，经过物镜后成什 么像？ 它与生活中的哪种透镜相似？
3.物体经过目镜后成什么像，它与生活中 的哪种透镜相似?
B. 物镜成像原理与照相机镜头成像原理相似
C. 物镜成像原理与投影仪镜头成像原理相似
D. 目镜成像原理与投影仪镜头成像原理相似
19
针对训练
10.小明爸爸给他买了一架望远镜，通过观察他发现这架望远镜由两组凸透镜组成。通过查资料他知道 了靠近被观察物体的叫物镜，靠近眼睛的叫目镜，物镜的作用好像一架（ ）
5.5 显微镜和望远镜
显微镜和望远镜
你是否看过木星的照片?你是否想过，若能飞近土星环，那 是—件多么令人兴奋的事!你可能想不到，1600年以前没有任 何人看到过木星和土星环。直到1609年，望远镜发明后才使地 球人看见了那些天体。
木星
土星环
1．显微镜镜筒的两端各有一组透镜，每组透镜的作用都相
当于一个凸镜，靠近眼睛的凸透镜叫做 ，靠近被观察物体
的凸透镜叫 。物镜的作用相当于
，目镜的作用相当
于
。
2．望远镜也有两组凸透镜，
的凸透镜叫目镜，
的凸透镜叫物镜。
1．显微镜镜筒的两端各有一组透镜，每组透镜的作用都相 当于一个凸镜，靠近眼睛的凸透镜叫做 目镜，靠近被观察物体 的凸透镜叫 物镜 。物镜的作用相当于投影仪，目镜的作用相当 于放大镜 。
2．望远镜也有两组凸透镜， 靠近眼睛 的凸透镜叫目镜，靠近被观测物体
A.投影仪
B.放大镜
C.照相机
人教版八年级物理第五章《凸透镜及其应用》 第5节《显微镜和望远镜》(共41张PPT)
广阔无垠的宇宙
地球和月亮
太阳系
银河系
课堂小结：
光学仪器 目镜 物镜
成像情况
伽利略望远镜
凹透镜
凸透镜 远处物体正立的虚像
（焦距较长）
凸透镜
凸透镜
开普勒望远镜
远处物体倒立的虚像
（焦距较短）（焦距较长）
显微镜
凸透镜
凸透镜
细小物体放大的虚像 （焦距较长）（焦距很短）
课堂练习
1.显微镜镜筒两端各有一组__凸__透___镜，靠近眼睛的叫__目___镜_____， 靠近被观察物体的是___物__镜_____ 。
2.用显微镜观察物体时，物镜对物体所成的像是一个放大的
___实_______像（“虚”或“实”），道理就像___投__影___仪__的镜头 成像一样，目镜的作用则像一个_放__大___镜____再次对这个像成放 大的__虚___像_____ （“虚像”或“实像”）。
3.望远镜物镜的作用是使远处的物体在焦点附近成_实____ 像（填“虚”或“实”），这个像是___缩__小___的__ （填“放 大的”或“缩小的”），道理就像___照__相___机__的镜头成像 一样，目镜的作用则像一个__放__大___镜___用来把这个像放大。
9.小明在用显微镜时，物镜和目镜的成像情况是（ D ） A、物镜成放大的虚像，目镜成放大的虚像
B、物镜成放大的实像，目镜成放大的实像 C、物镜成放大的虚像，目镜成放大的实像 D、物镜成放大的实像，目镜成放大的虚像
可看到一个 倒立、放大 的虚像
5、望远镜的发展： 伽利略望远镜 早期的伽利略望远镜
开普勒望远镜 开普勒空间望远镜
全球最大的单镜面光学望远镜
数码望远镜
北京天文台密云观测站的射电望远镜
《5.5显微镜和望远镜》16张ppt
显微镜下的头发
8
二、望远镜
一）望远镜的结构
靠近眼睛的 凸透镜 目镜
靠 物镜 近 被 观 测 物 体 的 凸 透 镜
二）望远镜的原理
目镜的作用（相当于放大镜）
把物镜成的实像，再一次
放大成虚像。
Z.xx.k
物镜的作用（相当于照相机）
使被观察的物体成一个
倒立、缩小、实像。
物镜的焦距长而目镜的焦距短
三）望远镜的光路图
凹面镜会聚光线
除了凸透镜外，天文望远 镜也常用凹面镜做物镜。
哈勃天文望远镜。把天文望远镜安置在大气层外， 可以免受大气层的干扰，得到更清晰的天体照片。
1、显微镜镜筒两端各有一组凸透镜 ,靠近眼睛的叫（目镜 ）， 靠近被观察物体的叫（物镜 ）. 2、用显微镜观察物体时，物镜对物体所成的像是一个倒立放大 的( 实 )像（填“虚”或“实”），道理就像 投影仪 的镜头成 像一样。目镜的作用则像一个普通的 放大镜 ,再次对这个像成 放大的( 虚像 )（填“虚像”或“实像”）. 3、简易天文望远镜由物镜和目镜组成，远处的物体经过物镜成 一个倒立（ 缩小 ）的实像；道理就像 照像机 的镜头成像一 样。这个实像经过目镜成一个正立放大的（ 虚像 )（填“虚像” 或“实像”） 4、物体对眼睛所成视角的大小不仅和( 物体 )的大小有关,还 和物体到眼睛的( 距离 )有关.
电子显微镜的发明开创了物质微观结构研究的新纪元。超高分辨 率电子显微镜使人们能够直接观察原子。这对于固体物理、固体 化学、固体电子学、材料科学、地质矿物学和分子生物学的发展 起了巨大的推动作用。
电子显微镜是根据电子光学原理，用电子束和电子 透镜代替光束和光学透镜，使物质的细微结构在非 常高的放大倍数下成像的仪器
望远镜的物镜的直径比我们眼睛的瞳孔大得多，是为了 (
显微镜和望远镜ppt课件
24
红 外 线 望 远 镜
数 码
天文望远镜
望
远
镜
25
全球最大的单镜面光学望远镜
26
大把 气天 层文 的望 干远 扰镜 ，安 得置 到在 更大 清气 晰层 的外 天， 体可 照以 片免 。受
27
28
29
1、显微镜:
①物镜 (f＜u＜2f ): 靠近物体的凸透镜.相当于投影仪的镜头,成倒立放 大的实 像 ,起放大作用
镜头类型
作用
相当于一个
把物体
照相机镜头 拉近
相当于一个 放大镜镜头
放大
17
2、作用：
物镜：当u>2f时，通过物镜成 倒立、缩小的实像。
目镜： 当u<f时，物镜所成的实 像经目镜再成正立、放大的虚 像。
18
思考：望远镜的物镜与目镜焦距长短是什
么关系？
3、望远镜的物镜焦距比目镜焦距 长。
思考 ：望远镜看到的像是正立还是倒立？

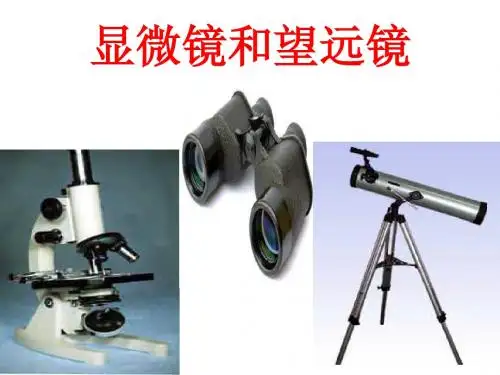

显微镜和望远镜
1
背景知识
• 人眼无法分辨极远处细微的物体细节，在一 般照明情况下，正常人的眼睛在明视距离 （25cm）能分辨相距约0.05mm的两个光点。 当两光点间距小于0.05mm时，即无法分辨， 我们把这个极限称为人眼的分辨本领，这时 两光点对人眼球中心的张角约为1’，这张角 称为视角。观察物体要想能分辨细节，最简 单的方法是使视角扩大，显微镜和望远镜就 是为扩大人眼视角的助视光学仪器。
21
物体
视角
视角大小与物体到眼睛的距离有关，同一物体， 距离越近，视角越大。
视角大小还与物体的大小有关，相同距离，物体
越大，视角越大。
22
缩小的虚像
原因二： 通过物镜所成的实像距眼 睛近，再加上目镜的放大 通过望远镜看物体 作用，视角就变得很大了。
红 外 线 望 远 镜
数 码
天文望远镜
望
远
镜
25
全球最大的单镜面光学望远镜
26
大把 气天 层文 的望 干远 扰镜 ，安 得置 到在 更大 清气 晰层 的外 天， 体可 照以 片免 。受
27
28
29
1、显微镜:
①物镜 (f＜u＜2f ): 靠近物体的凸透镜.相当于投影仪的镜头,成倒立放 大的实 像 ,起放大作用
镜头类型
作用
相当于一个
把物体
照相机镜头 拉近
相当于一个 放大镜镜头
放大
17
2、作用：
物镜：当u>2f时，通过物镜成 倒立、缩小的实像。
目镜： 当u<f时，物镜所成的实 像经目镜再成正立、放大的虚 像。
18
思考：望远镜的物镜与目镜焦距长短是什
么关系？
3、望远镜的物镜焦距比目镜焦距 长。
思考 ：望远镜看到的像是正立还是倒立？
显微镜和望远镜
1
背景知识
• 人眼无法分辨极远处细微的物体细节，在一 般照明情况下，正常人的眼睛在明视距离 （25cm）能分辨相距约0.05mm的两个光点。 当两光点间距小于0.05mm时，即无法分辨， 我们把这个极限称为人眼的分辨本领，这时 两光点对人眼球中心的张角约为1’，这张角 称为视角。观察物体要想能分辨细节，最简 单的方法是使视角扩大，显微镜和望远镜就 是为扩大人眼视角的助视光学仪器。
21
物体
视角
视角大小与物体到眼睛的距离有关，同一物体， 距离越近，视角越大。
视角大小还与物体的大小有关，相同距离，物体
越大，视角越大。
22
缩小的虚像
原因二： 通过物镜所成的实像距眼 睛近，再加上目镜的放大 通过望远镜看物体 作用，视角就变得很大了。
人教版八年级物理上册《显微镜和望远镜》课件(共37张幻灯片)
2 用显微镜和普通天文望远镜观察物体时，你注意过像的正倒吗？如果还没注意过， 请你根据已学过的光学知识判断，关于像的正倒，以下说法正确的是（ B ） A. 用显微镜观察时像是倒立的，用天文望远镜观察时像是正立的 B. 用显微镜观察时像是倒立的，用天文望远镜观察时 像是倒立的 C. 用显微镜观察时像是正立的，用天文望远镜观察时 像是倒立的 D. 用显微镜观察时像是正立的，用天文望远镜观察时像是正立的
习题练习
2 在如图所示的自制水滴显微镜的实验中：
（1）应使箭头、小水滴、凸透镜在同一__直__线__上__，且始终保持凸透镜是水平 的，眼睛离凸透镜不要太近。 （2）制作中，先要通过小水滴能成一个_倒__立__、__放__大___的箭头的像，这个箭头 的像应该让它成在凸透镜的_一__倍__焦__距__之__内_。如果箭头离小水滴的距离为1.6cm， 则小水滴的焦距最好在__0_.8_～__1_._6_c_m__的范围内。
归纳
1. 显微镜的结构： (1)物镜：靠近物体的透镜，一组
透镜，相当于一个凸透镜。 (2)目镜：靠近眼睛的透镜，一组
透镜，相当于一个凸透镜。
归纳
2. 显微镜成像的基本原理 显微镜的成像原理光路图
物镜-----成倒立、放大的实像， 相当于投影仪的镜头
目镜-----成正立、放大的虚像，相当于放大镜 看清物体的方法-----把物体二次放大
检测反馈
1 [中考·江西]小明在用显微镜观察口腔上皮组织细胞时，通过调节被观 察物体已经处在视野中央了，但像太小，这时他应该（ B ） A. 使物镜远离物体，目镜位置不变 B. 使物镜靠近物体，目镜远离物镜一些 C. 使物镜远离物体，目镜靠近物镜一些 D. 使物镜远离物体，目镜远离物镜一些
检测反馈
习题练习
2 在如图所示的自制水滴显微镜的实验中：
（1）应使箭头、小水滴、凸透镜在同一__直__线__上__，且始终保持凸透镜是水平 的，眼睛离凸透镜不要太近。 （2）制作中，先要通过小水滴能成一个_倒__立__、__放__大___的箭头的像，这个箭头 的像应该让它成在凸透镜的_一__倍__焦__距__之__内_。如果箭头离小水滴的距离为1.6cm， 则小水滴的焦距最好在__0_.8_～__1_._6_c_m__的范围内。
归纳
1. 显微镜的结构： (1)物镜：靠近物体的透镜，一组
透镜，相当于一个凸透镜。 (2)目镜：靠近眼睛的透镜，一组
透镜，相当于一个凸透镜。
归纳
2. 显微镜成像的基本原理 显微镜的成像原理光路图
物镜-----成倒立、放大的实像， 相当于投影仪的镜头
目镜-----成正立、放大的虚像，相当于放大镜 看清物体的方法-----把物体二次放大
检测反馈
1 [中考·江西]小明在用显微镜观察口腔上皮组织细胞时，通过调节被观 察物体已经处在视野中央了，但像太小，这时他应该（ B ） A. 使物镜远离物体，目镜位置不变 B. 使物镜靠近物体，目镜远离物镜一些 C. 使物镜远离物体，目镜靠近物镜一些 D. 使物镜远离物体，目镜远离物镜一些
检测反馈
显微镜和望远镜(共31张PPT)
3、简易天文望远镜由物镜和目镜组成，远处的物体经过物镜成一个倒立（
）的实像；道理就像
的镜头成像一样。这个实像经过目镜成一
个正立放大的（缩小 )（填“虚像”或“实像”）照像机
4、物体对眼睛所成视角的大小不仅和(
)的大小虚有像关,还和物体到眼睛
的(
)有关.
距离
物体
注意：
• 显微镜经过两次放大后看到倒立放 大虚像。
• 望远镜看到的是倒立缩小的虚像， 但视角被放大。
• 天文望远镜多用反射式望远镜，因为容 易得到更大的口径。
讨论：为什么用望远镜可以看清楚远 处的物体？
原因一：
望远镜的物镜的直径很 大，能够会聚更到眼睛的距离有关，同一物体，距离越近 ，视角越大。
1、显微镜:
①物镜 (f＜u＜2f ): 靠近物体投影仪的镜头,成倒立放 大的实 像 ,起放大作用
②目镜 (u＜f ): 靠近眼睛的凸透镜.相当于放大镜的镜头,成正立放大的虚像 , 起放大作用
2、望远镜:
①物镜: 相当于照像机的镜头,成倒立缩小的实像 ,起拉近物体的作用
②目镜: 相当于放大镜的镜头,成正立放大的虚像,起放大作用
思考：物镜的焦距与目镜的焦距哪个短？
照相机镜头
把天文望远镜安置在大气层外，可以免受大气层的干扰，得到更清晰的天体照片。
道理就像 的镜头成像一样。
经过两次放大作用，我们就可以看到肉眼看不见的小物体了。
4、物体对眼睛所成视角的大小不仅和( )的大小有关,还和物体到眼睛的( )有关.
正立放大
相当于一个
目镜 的虚像
放大镜镜头
作用
把物体拉 近
放大
2、作用：
物镜：当u>2f时，通过物镜成倒 立、缩小的实像。
第5节显微镜和望远镜PPT课件(人教版)
，你这样判
断的理由是
。
学习指点三:宇宙的组成 1 自主预习 2 小组讨论 3 教师点拨 4 跟踪练习
自主预习
❖ 阅读教材第104﹑105页内容，结合视频：神秘 的物质世界（浩瀚的宇宙，银河系，太阳系，地 球，人类）认识宇宙的组成，完成下列填空：
❖ 我们的宇宙拥有
个星系；
❖ 太系是
中几千亿颗恒星中的一员；
再拿一个放大镜位于水滴的上方，如图所示，慢慢调节放
大镜与水滴之间的距离。你会发现
。
这和教材上讲的显微镜的原理相同吗？ 。
❖ （3）显微镜的放大倍数如何计算？
教师点拨
❖ 显微镜的物镜相当于一个投影仪，目镜相当于一 个放大镜。被视察的物体经物镜成一个放大的实 像，被目镜再次放大。经两次放大后，我们就可 以看清肉眼看不见的小物体了。所以物体经过显 微镜最终成的像相对于原物体而言，是倒立放大 的虚像。
学习指点二:望远镜、视角 1 自主预习 2 小组讨论 3 教师点拨 4 跟踪练习
自主预习
❖ 阅读教材第103面、第104面，完成下列填空：
❖ （1）有一种望远镜由两组凸透镜组成。靠近眼
睛的叫
，靠近被观测物体的叫
。
❖ （2）物体经过物镜成 ，该像又经过目镜成
、
、像
、 、 像。
❖（3）物体对眼睛所成视角的大小不仅和 有
跟踪练习
❖ 1.地球是人类生存的家园，它属于太阳系中的（ ） A、恒星 B、行星 C、卫星 D、彗星
❖ 2.下列关于宇宙的认识错误的是（ ） ❖ A、太阳是宇宙的中心 ❖ B、宇宙是无边的、膨胀的 ❖ C、地球是太阳系中的行星之一 ❖ D、宇宙是由大量不同层次的星系构成的
跟踪练习
《显微镜和望远镜》教学PPT课件(人教版)
二、望远镜
视角大
a
视角小
a
距离相等时，大物体的视角大，小物体的视角小。
二、望远镜
视角小
a
视角大
物体大小一定时， 看近处的物体，视角大，
a
远处的物体视角小。
视角的大小不仅与物体本身大小有关，还和物体 到眼睛的距离有ቤተ መጻሕፍቲ ባይዱ。
三、探索宇宙
第一个把望远镜指向天空的 是伽利略，支持了哥白尼的 “日心说”。第一个观测到 了木星的卫星，太阳黑子和 月球上的环形山。
二、望远镜
自制简易望远镜，并使用它视察远处的物体。 实验器材：大凸透镜、小凸透镜、直尺、橡皮泥等。
二、望远镜
实验过程： 1．用橡皮泥把小凸透镜固定在直尺的零刻度处。 2．把小凸透镜放在眼前，把大凸透镜放在小凸透 镜的前面，视察远处的物体。在直尺上移动大凸 透镜，直到看到远处的物体最清楚。 3．通过自制的望远镜视察远处的物体，比较与眼 睛直接视察到的景物有什么不同。
望远镜能使远处的物体在近处成像
二、望远镜
用望远镜看到的月亮
二、望远镜
用望远镜看遥远的天体
二、望远镜
开普勒望远镜 1．基本构成：
目镜和物镜都是凸透镜
二、望远镜
（1）物镜：相当于照相机的镜头， 成倒立缩小的实像。
（2）目镜：相当于放大镜（成正立放大的虚像）， 把物镜所成的像再放大一次。
二、望远镜
成倒立放大的实像。
（2）目镜：相当于放大镜， 把物镜所成的像再放大一次。
显微镜放大倍数=物镜放大倍数目镜放大倍数
一、显微镜
显微镜的原理
物镜的作用 目镜的作用 增大视角的方法
显微镜
使被视察 的物体成 一个倒立 的放大的 实像。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第五章 透镜及其应用 第5节 显微镜和望远镜
复习提问
近 只能看 视 清近处 眼 物体
只能
远 看清 视 远处 眼 物体
晶状体 太厚
晶状体 太薄
视网 配戴
膜前 凹透
方
镜
视网 膜后 方
配戴 凸透 镜
自学指导
• 范围：103页－－－106页 • 内容（1）显微镜原理及结构
（2）望远镜原理及结构 （3）人眼的视角
取决于视角的大小。
而视角的大小是由物体的大小和物体到眼睛的 距离决定的。 物体越大或离眼睛越近，视角越大，物体在视 网膜上成的像也越大，人对物体的感觉也就越 大。
视角与物体大小有关
视角大
a
视角小
a
距离相等时，大物体的视角大，小物 体的视角小。
视角与物体远近有关
视角小
a
视角大
a
Hale Waihona Puke 物体大小一定时，看近处的物体，视角大，远 处的物体视角小。视角大时被观察的物体就越清晰。
1．基本构成：
（1）物镜：靠近物体的透镜， 一组透镜，相当于一个凸透镜。
（2）目镜：靠近眼睛的透镜， 一组透镜，相当于一个凸透镜。
显微镜工作原理
注:
（1）显微镜的放大倍数是物镜的放大倍 数乘以目镜的放大倍数。
（2）显微镜物镜成倒立、放大的实像， 目镜再将此实像成正立、放大的虚像。 （物镜原理相当于投影仪，目镜相当于 放大镜）
5、有关视角的说法不正确的是( B)
A观察离观察者距离相等的两个物体,大物体产 生的视角大,我们看到大的物体真的大
B当观察者视角增大时,所观察的物体的大小也 随之增大 C当观察者的视角增大时,被观察物 体成在视网膜上的像也增大 D两物体对人眼的 视角相同,我们看到的两个物体大小不一定相等
6、望远镜的作用是( )
23
谢谢你的到来
学习并没有结束，希望大家继续努力
Learning Is Not Over. I Hope You Will Continue To Work Hard
演讲人：XXXXXX 时 间：XX年XX月XX日
24
巩固练习
1、显微镜镜筒两端各有一组凸透镜,靠近眼睛的叫（目镜 ）， 靠近被观察物体的叫（物镜 ）. 2、用显微镜观察物体时，物镜对物体所成的像是一个倒立放大 的( 实 )像（填“虚”或“实”），道理就像 投影仪 的镜头成 像一样。目镜的作用则像一个普通的 放大镜 ,再次对这个像成 放大的( 虚像 )（填“虚像”或“实像”）. 3、简易天文望远镜由物镜和目镜组成，远处的物体经过物镜成 一个倒立（ 缩小 ）的实像；道理就像 照像机 的镜头成像一 样。这个实像经过目镜成一个正立放大的（ 虚像 )（填“虚像” 或“实像”） 4、物体对眼睛所成视角的大小不仅和( 物体 )的大小有关,还 和物体到眼睛的( 距离 )有关.
手 术 显 微 镜
二、望远镜：
1．基本构成： 目镜和物镜都是凸透镜
2．望远镜的原理：
（1）物镜：相当于照相机的镜头， 成倒立缩小的实像。
（2）目镜：相当于放大镜（成正立放大的虚像）， 把物镜所成的像再放大一次。
三、视角
从眼睛的中心向物体两端所引的两条直线的 夹角。
aa
视角与什么因素有关？
视角 人感觉到物体的大小
• 时间：5分钟
显微镜与望远镜
显微镜拍摄的细菌照片
一、显微镜
普通显微镜的细菌
显微镜下的植物细胞
一、显微镜
最初的显微镜由詹森发明于16世纪末，荷兰 人列文虎克于17世纪始应用于科学研究中，它大 大扩充了人类的视野，把人类的视觉从宏观引入 到微观，了解到动物体内的细微结构，直接导致 了19世纪细胞学、微生物学等学科的建立。
A、把近处的物体放大DB、把远处的物体放大
C、把细小物体放大 D、把远处物体拉近
写在最后
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More
You Know, The More Powerful You Will Be
复习提问
近 只能看 视 清近处 眼 物体
只能
远 看清 视 远处 眼 物体
晶状体 太厚
晶状体 太薄
视网 配戴
膜前 凹透
方
镜
视网 膜后 方
配戴 凸透 镜
自学指导
• 范围：103页－－－106页 • 内容（1）显微镜原理及结构
（2）望远镜原理及结构 （3）人眼的视角
取决于视角的大小。
而视角的大小是由物体的大小和物体到眼睛的 距离决定的。 物体越大或离眼睛越近，视角越大，物体在视 网膜上成的像也越大，人对物体的感觉也就越 大。
视角与物体大小有关
视角大
a
视角小
a
距离相等时，大物体的视角大，小物 体的视角小。
视角与物体远近有关
视角小
a
视角大
a
Hale Waihona Puke 物体大小一定时，看近处的物体，视角大，远 处的物体视角小。视角大时被观察的物体就越清晰。
1．基本构成：
（1）物镜：靠近物体的透镜， 一组透镜，相当于一个凸透镜。
（2）目镜：靠近眼睛的透镜， 一组透镜，相当于一个凸透镜。
显微镜工作原理
注:
（1）显微镜的放大倍数是物镜的放大倍 数乘以目镜的放大倍数。
（2）显微镜物镜成倒立、放大的实像， 目镜再将此实像成正立、放大的虚像。 （物镜原理相当于投影仪，目镜相当于 放大镜）
5、有关视角的说法不正确的是( B)
A观察离观察者距离相等的两个物体,大物体产 生的视角大,我们看到大的物体真的大
B当观察者视角增大时,所观察的物体的大小也 随之增大 C当观察者的视角增大时,被观察物 体成在视网膜上的像也增大 D两物体对人眼的 视角相同,我们看到的两个物体大小不一定相等
6、望远镜的作用是( )
23
谢谢你的到来
学习并没有结束，希望大家继续努力
Learning Is Not Over. I Hope You Will Continue To Work Hard
演讲人：XXXXXX 时 间：XX年XX月XX日
24
巩固练习
1、显微镜镜筒两端各有一组凸透镜,靠近眼睛的叫（目镜 ）， 靠近被观察物体的叫（物镜 ）. 2、用显微镜观察物体时，物镜对物体所成的像是一个倒立放大 的( 实 )像（填“虚”或“实”），道理就像 投影仪 的镜头成 像一样。目镜的作用则像一个普通的 放大镜 ,再次对这个像成 放大的( 虚像 )（填“虚像”或“实像”）. 3、简易天文望远镜由物镜和目镜组成，远处的物体经过物镜成 一个倒立（ 缩小 ）的实像；道理就像 照像机 的镜头成像一 样。这个实像经过目镜成一个正立放大的（ 虚像 )（填“虚像” 或“实像”） 4、物体对眼睛所成视角的大小不仅和( 物体 )的大小有关,还 和物体到眼睛的( 距离 )有关.
手 术 显 微 镜
二、望远镜：
1．基本构成： 目镜和物镜都是凸透镜
2．望远镜的原理：
（1）物镜：相当于照相机的镜头， 成倒立缩小的实像。
（2）目镜：相当于放大镜（成正立放大的虚像）， 把物镜所成的像再放大一次。
三、视角
从眼睛的中心向物体两端所引的两条直线的 夹角。
aa
视角与什么因素有关？
视角 人感觉到物体的大小
• 时间：5分钟
显微镜与望远镜
显微镜拍摄的细菌照片
一、显微镜
普通显微镜的细菌
显微镜下的植物细胞
一、显微镜
最初的显微镜由詹森发明于16世纪末，荷兰 人列文虎克于17世纪始应用于科学研究中，它大 大扩充了人类的视野，把人类的视觉从宏观引入 到微观，了解到动物体内的细微结构，直接导致 了19世纪细胞学、微生物学等学科的建立。
A、把近处的物体放大DB、把远处的物体放大
C、把细小物体放大 D、把远处物体拉近
写在最后
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More
You Know, The More Powerful You Will Be
